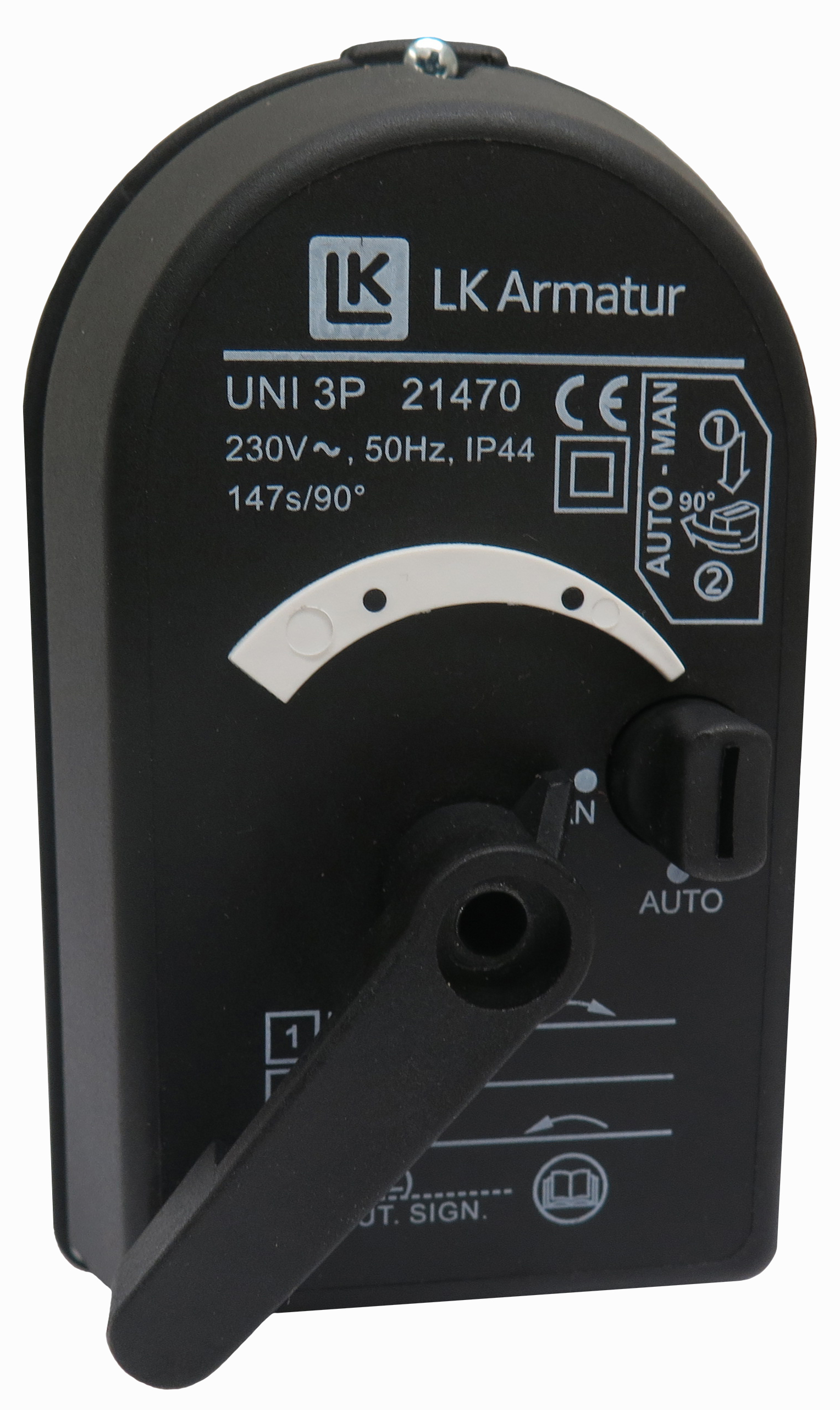

LK 941 EasyMix

LK 941 EasyMix

LK 941 EasyMix on sarja toimilaitteita sekoitus- ja ohjausventtiilien motorisointiin. Mallista riippuen moottoria voi ohjata säätökeskukset, joissa on 3-piste-SPDT tai suhteellinen 0–10 V / 4-10 mA ohjaussignaa...

Lue lisää

LK 941 EasyMix

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

LK 941

LK 941 3 artikkelit

Tuote Liitäntä Jännite Vääntömomentti Käyntiaika A mm B mm C mm Paino (kg) Mittapiirros Tuotelista
066129 1 m johto 230 VAC 15 Nm 73 s 92,5 125 78 0,6
066132 1 m johto 230 VAC 15 Nm 147 s 92,5 125 78 0,6
066133 1 m johto. 0-10 VDC 24 VDC/AC 15 Nm 73 s 92,5 125 78 0,6

066129

Liitäntä 1 m johto
Jännite 230 VAC
Vääntömomentti 15 Nm
Käyntiaika 73 s
A mm 92,5
B mm 125
C mm 78
Paino (kg) 0,6
Mittapiirros
Tuotelista

066132

Liitäntä 1 m johto
Jännite 230 VAC
Vääntömomentti 15 Nm
Käyntiaika 147 s
A mm 92,5
B mm 125
C mm 78
Paino (kg) 0,6
Mittapiirros
Tuotelista

066133

Liitäntä 1 m johto. 0-10 VDC
Jännite 24 VDC/AC
Vääntömomentti 15 Nm
Käyntiaika 73 s
A mm 92,5
B mm 125
C mm 78
Paino (kg) 0,6
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 941 EasyMix on sarja toimilaitteita sekoitus- ja ohjausventtiilien motorisointiin. Mallista riippuen moottoria voi ohjata säätökeskukset, joissa on 3-piste-SPDT tai suhteellinen 0–10 V / 4-10 mA ohjaussignaali. Kääntökulman sähköinen rajoitus on 90°.

LK 941 EasyMixin voi asentaa mihin asentoon tahansa – moottoria ei kuitenkaan saa asentaa venttiilin alle. Moottori asennetaan suoraan venttiiliakseliin ja kiinnitetään ruuvilla. Kiinnityspultti pitää venttiilimoottorin oikeassa asennossa. Moottoria voidaan tarvittaessa ohjata käsin. Vaihdelaatikko kytketään vapaalle kääntämällä vapautusruuvia 90° myötäpäivään. Moottori voidaan tämän jälkeen asettaa valinnanvaraiseen asentoon käsikahvalla. Käännettävä asteikko osoittaa venttiilin asennon.

LK 941 EasyMix sopii useimpiin sekoitusventtiileihin.

Tekniset tiedot

Jännite: 230 VAC 50 Hz
24 VAC 50 Hz
Tehonkulutus: 6 VA
Ympäristön lämpötila: Väh. 0 °C/enint. 55 °C
Kääntökulma: 90°, sähköisesti rajoitettu
Vääntömomentti: 15 Nm
Käyntiaika: 73 s/147 s
Käyntisuunta: Valinnanvarainen
Asennonilmaisin: Käännettävä asteikko
Käsisäätö: Mekaaninen vapaakytkin
Sähköliitäntä: Johto 1 m
Signaaliliitin: 3-piste SPDT
0-10 VDC / 4-20 mA
Kotelointiluokka: IP 44
Suojausluokka: II
Tyyppihyväksyntä: CE

Dokumentit

Tuotetiedot

LK 941 EasyMix
