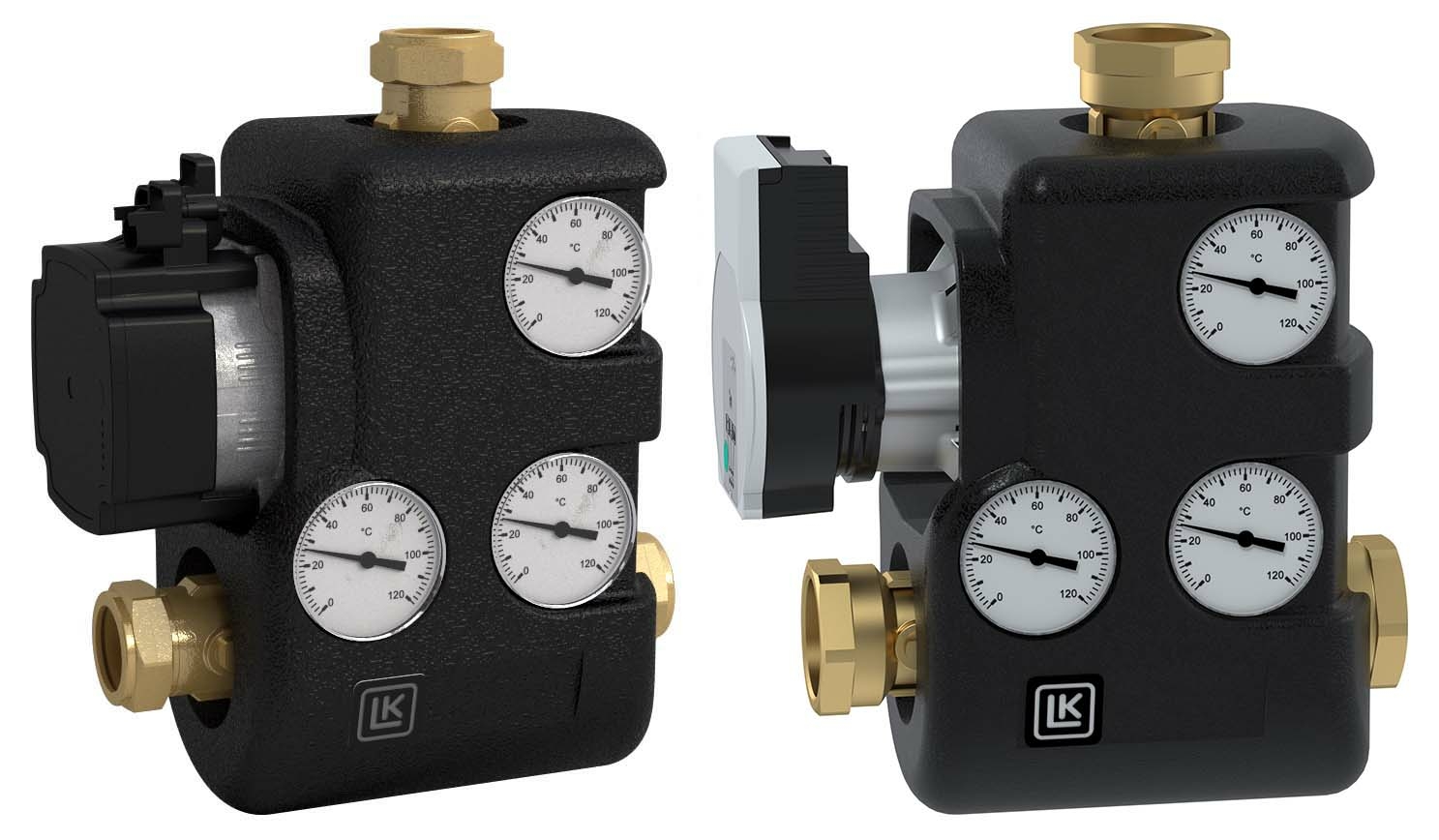

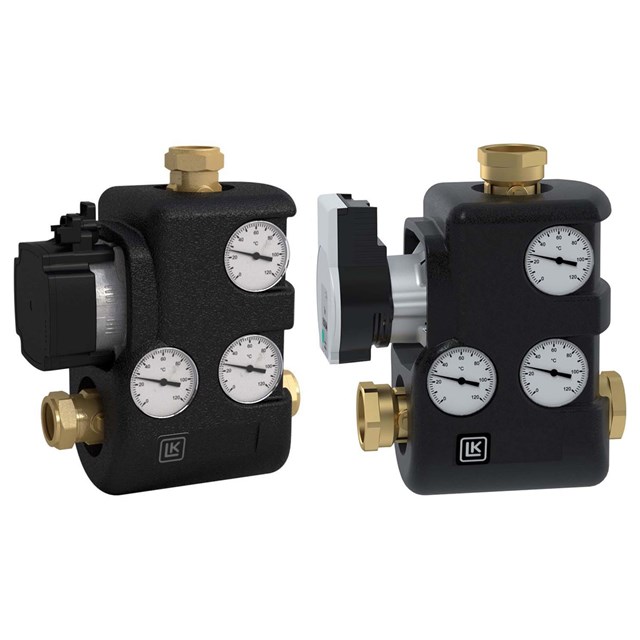

LK 810 ThermoMat 2.0

LK 810 ThermoMat 2.0

  • Parempi säätö
  • Kompakti rakenne
  • Energiatehokas pumppu Grundfos/Wilo

LK 810 ThermoMat 2.0 on latauspaketti biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latauspaketti varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan k...

Lue lisää

LK 810 ThermoMat 2.0

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

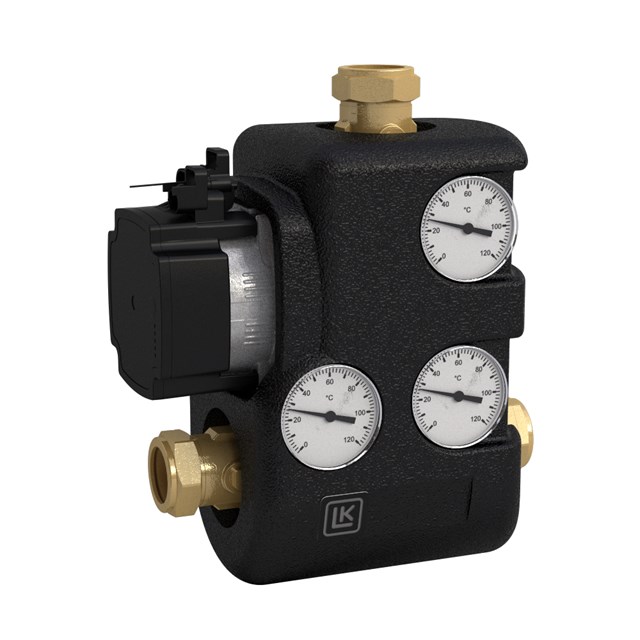

LK 810 2.0 Grundfos - puserrusliitin

LK 810 2.0 Grundfos - puserrusliitin 2 artikkelit

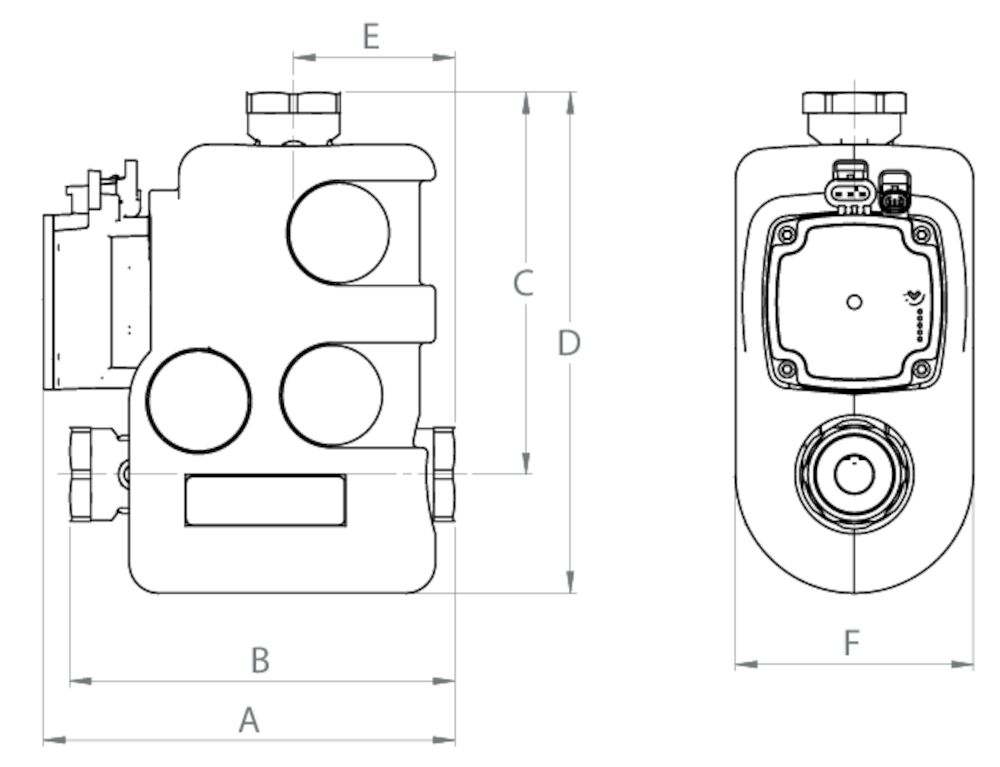

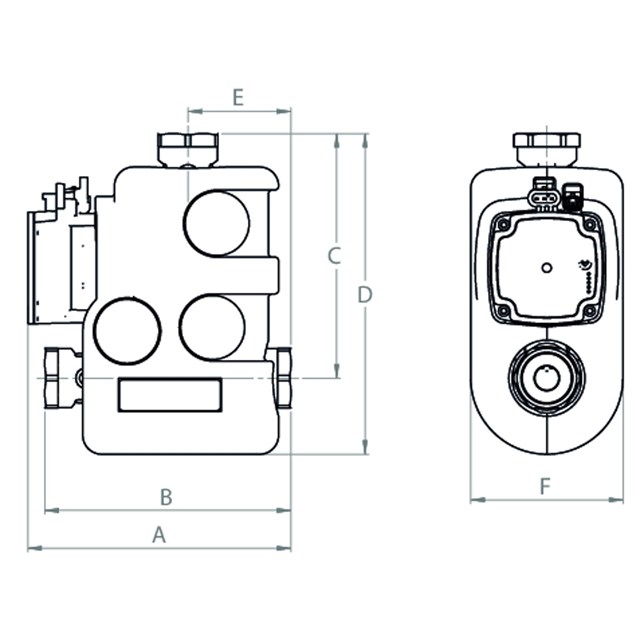

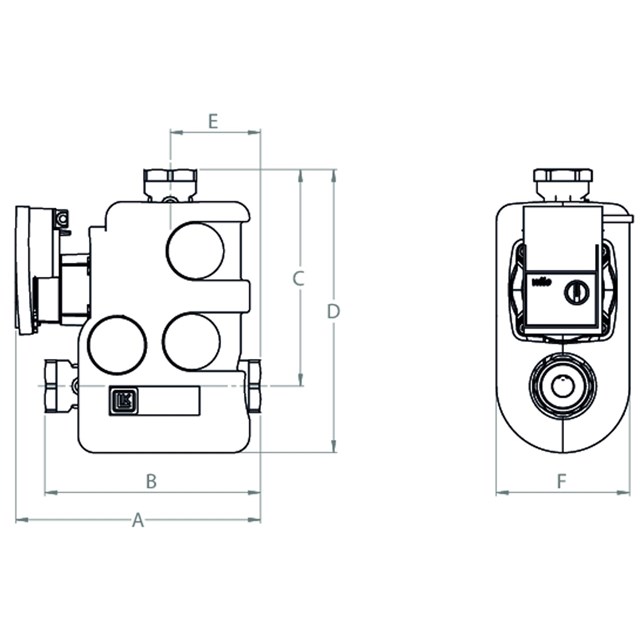

Tuote Tyyppi Paluulämpötila °C Koko A mm B mm C mm D mm E mm F mm CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
181644 takaiskuventtiilin kanssa 55 28 mm 208 195 195 255 82 120 14,37830023 4,0
181650 takaiskuventtiilin kanssa 60 28 mm 208 195 195 255 82 120 14,37971432 4,0

181644

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 55
Koko 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 14,37830023
Paino (kg) 4,0
Mittapiirros
Tuotelista

181650

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 60
Koko 28 mm
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 14,37971432
Paino (kg) 4,0
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

LK 810 2.0 Grundfos - sisäkierre

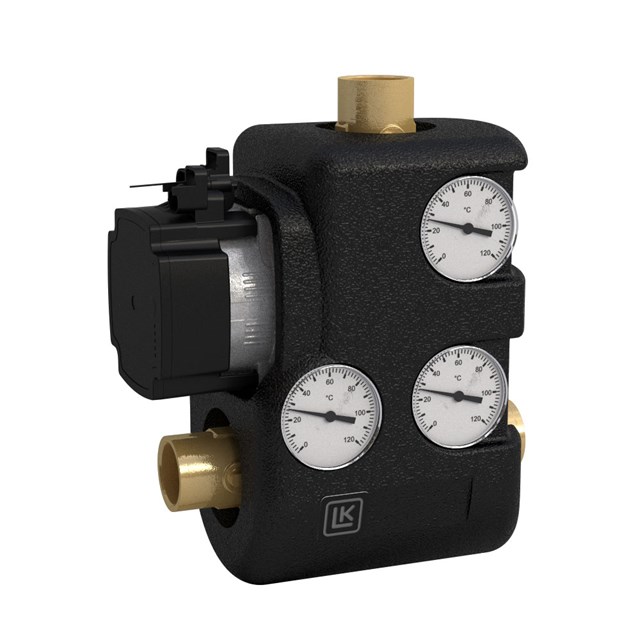

LK 810 2.0 Grundfos - sisäkierre 9 artikkelit

Tuote Tyyppi Paluulämpötila °C Koko A mm B mm C mm D mm E mm F mm CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
181640 takaiskuventtiilin kanssa 55 Rp 1" 208 195 195 255 82 120 15,08914297 4,0
181642 takaiskuventtiilin kanssa 55 Rp 1¼" 208 195 195 255 82 120 17,41480392 4,0
181646 takaiskuventtiilin kanssa 60 Rp 1" 208 195 195 255 82 120 15,09055706 4,0
181648 takaiskuventtiilin kanssa 60 Rp 1¼" 208 195 195 255 82 120 17,41485776 4,0
181651 ilman takaiskuventtiiliä 65 Rp 1" 208 195 195 255 82 120 15,06636943 4,0
181652 takaiskuventtiilin kanssa 65 Rp 1" 208 195 195 255 82 120 15,08835575 4,0
181654 takaiskuventtiilin kanssa 65 Rp 1¼" 208 195 195 255 82 120 17,41498829 4,0
181658 takaiskuventtiilin kanssa 70 Rp 1" 208 195 195 255 82 120 15,09029895 4,0
181660 takaiskuventtiilin kanssa 70 Rp 1¼" 208 195 195 255 82 120 17,34717074 4,0

181640

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 55
Koko Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 15,08914297
Paino (kg) 4,0
Mittapiirros
Tuotelista

181642

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 55
Koko Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 17,41480392
Paino (kg) 4,0
Mittapiirros
Tuotelista

181646

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 60
Koko Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 15,09055706
Paino (kg) 4,0
Mittapiirros
Tuotelista

181648

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 60
Koko Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 17,41485776
Paino (kg) 4,0
Mittapiirros
Tuotelista

181651

Tyyppi ilman takaiskuventtiiliä
Paluulämpötila °C 65
Koko Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 15,06636943
Paino (kg) 4,0
Mittapiirros
Tuotelista

181652

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 65
Koko Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 15,08835575
Paino (kg) 4,0
Mittapiirros
Tuotelista

181654

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 65
Koko Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 17,41498829
Paino (kg) 4,0
Mittapiirros
Tuotelista

181658

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 70
Koko Rp 1"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 15,09029895
Paino (kg) 4,0
Mittapiirros
Tuotelista

181660

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 70
Koko Rp 1¼"
A mm 208
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 17,34717074
Paino (kg) 4,0
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

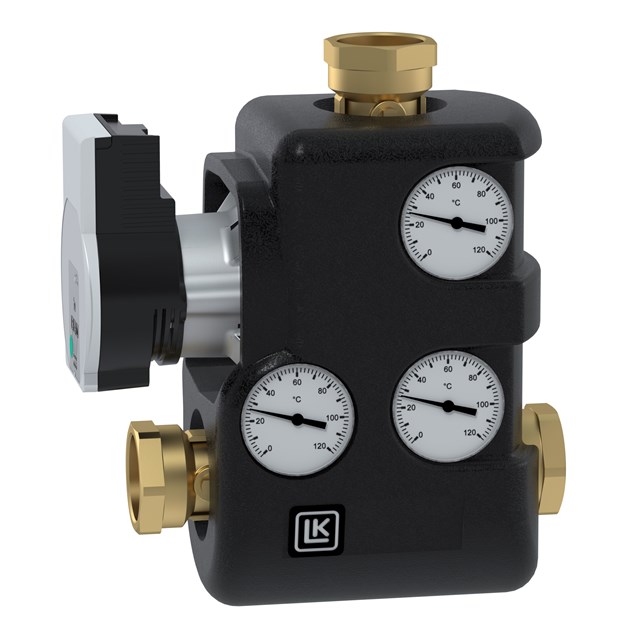

LK 810 2.0 Wilo - sisäkierre

LK 810 2.0 Wilo - sisäkierre 2 artikkelit

Tuote Tyyppi Paluulämpötila °C Koko A mm B mm C mm D mm E mm F mm CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
181664 takaiskuventtiilin kanssa 55 Rp 1" 216 195 195 255 82 120 64,72376778 4,0
181669 ilman takaiskuventtiiliä 60 Rp 1" 216 195 195 255 82 120 64,6928966 4,0

181664

Tyyppi takaiskuventtiilin kanssa
Paluulämpötila °C 55
Koko Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 64,72376778
Paino (kg) 4,0
Mittapiirros
Tuotelista

181669

Tyyppi ilman takaiskuventtiiliä
Paluulämpötila °C 60
Koko Rp 1"
A mm 216
B mm 195
C mm 195
D mm 255
E mm 82
F mm 120
CO₂-EKV. (Kg) 64,6928966
Paino (kg) 4,0
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

Tarkat tiedot

Kuvaus

LK 810 ThermoMat 2.0 on latauspaketti biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latauspaketti varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

LK 810 ThermoMat 2.0 on kompakti yksikkö, jossa on sisäänrakennettu energiatehokas pumppu ja termostaattinen latausventtiili, joka säätelee kahta porttia. Latauspakettiin kuuluu myös kolme sulkuventtiiliä kytkennän ja huollon helpottamiseksi, kolme lämpömittaria, joista voi helposti seurata latausta, sekä eriste lämpöhäviöiden minimoimista varten. Latauspaketteja on kahdenlaisia – takaiskuventtiilin kanssa tai ilman sitä. Takaiskuventtiilin ansiosta saadaan toiminnot, jotka on kuvattu polton eri vaiheiden kohdassa 4. Latauspaketti on käännettävissä, ja se voidaan asentaa kattilan oikealle tai vasemmalle puolelle. Sulkuventtiilien ansiosta kaikki osat ovat vaihdettavissa, ja huolto voidaan tehdä järjestelmää tyhjentämättä.

LK 810 ThermoMat 2.0 on saatavana myös kiertovesipumpulla, joka valvotaan PWM-signaalin avulla. Lisätietoa saa ottamalla yhteyttä myyntiosastoon.

LK 810 ThermoMat 2.0 kytketään biopolttoainekattilan ja varaajan väliseen paluujohtoon. Se asennetaan pystyasentoon pumpun käyttöakselin ollessa vaakasuorassa. Latauspaketti on käännettävissä, ja se voidaan asentaa kattilan oikealle tai vasemmalle puolelle.

Latauspaketti on normaalisti huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Jännite: 230 VAC 50 Hz
Tehonkulutus: G: 5-52 W pumpun nopeudesta riippuen
W: 3-75 W pumpun nopeudesta riippuen
Maks. Kattilateho: 65 kW 20 °C:ssa ΔT
Suurin sallittu käyttöpaine: 0,6 MPa (6 bar)
Käyttölämpötila: G: Min. 5 °C/Maks. 110 °C
W: Min. 5 °C/Maks. 95 °C
Paluulämpötila: 55 °C, 60 °C, 65 °C tai 70 °C
Ympäristön lämpötila: G: Min. 0 °C/Maks. 70 °C
W: Min. 5 °C/Maks. 60 °C
Kierrestandardi: Rp - sisäkierre
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kiertovesipumput: Grundfos UPM3 AUTO xx-70, Wilo Para /8 SC FS14, EEI ≤ 0,23 (katso pumpun tietolehti/merkintä tarkasta arvosta)
Materiaali, venttiilipesä: Messinki EN 1982 CB753S
Materiaali, eriste: Paisutettu Polypropeeni EPP
Virtaus: Max. 5900 l/h

Käyttökohteet

Latausryhmän toiminto polton eri vaiheissa:

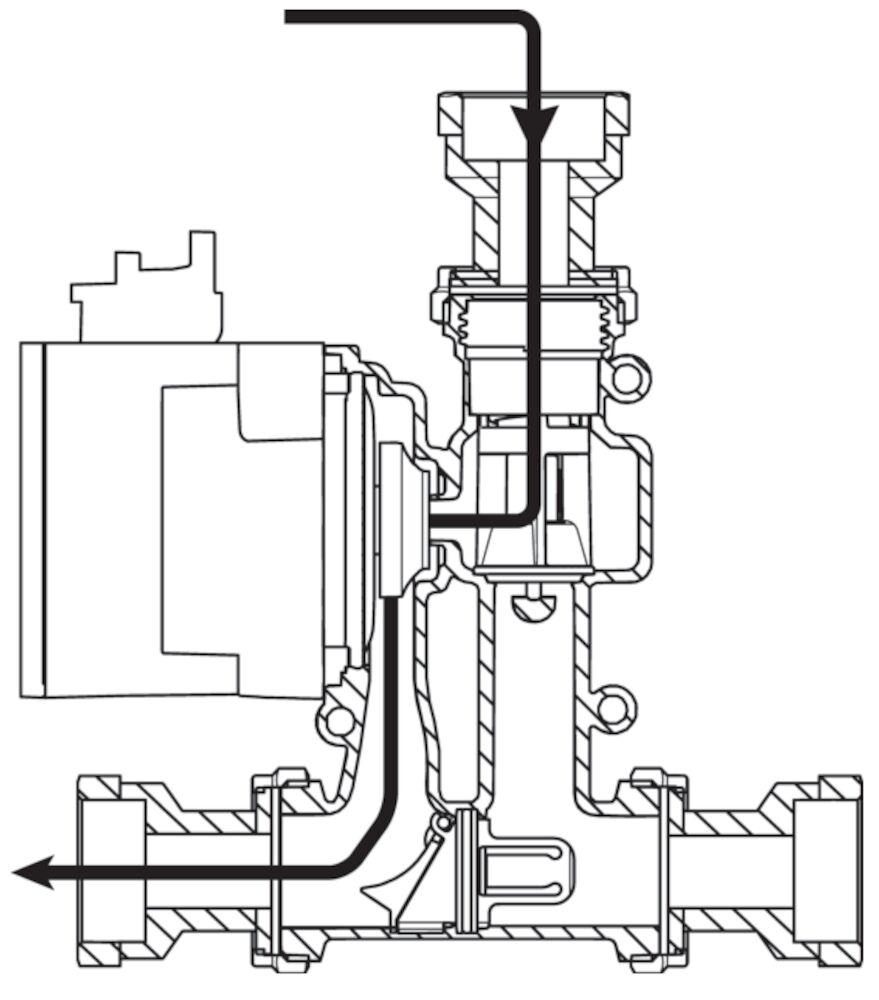

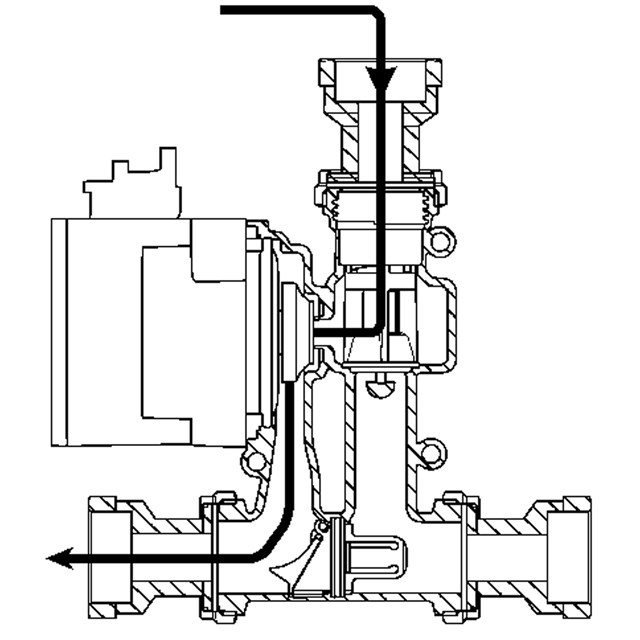

1. LÄMMITYSVAIHE

Vesi kiertää kattilan ja latauspaketin
välillä kattilan lämpötilan noustessa.

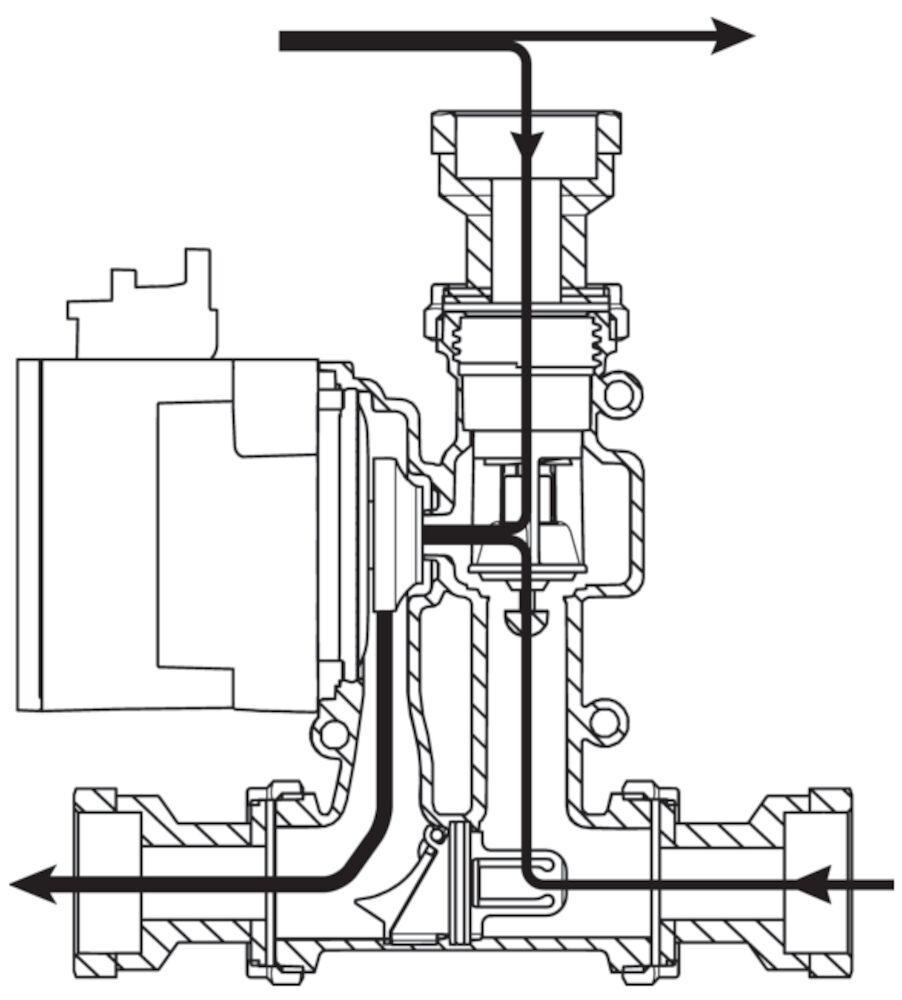

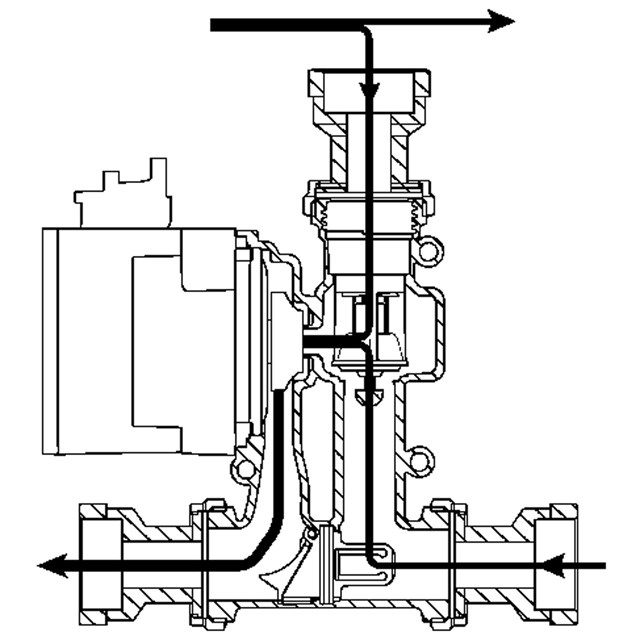

2. Latausvaihe

Termostaattielementti alkaa avautua ja varaajasta tuleva paluuvesi sekoittuu menoveteen ennen veden paluuta kattilaan. Paluulämpötila kattilaan pidetään vakiona.

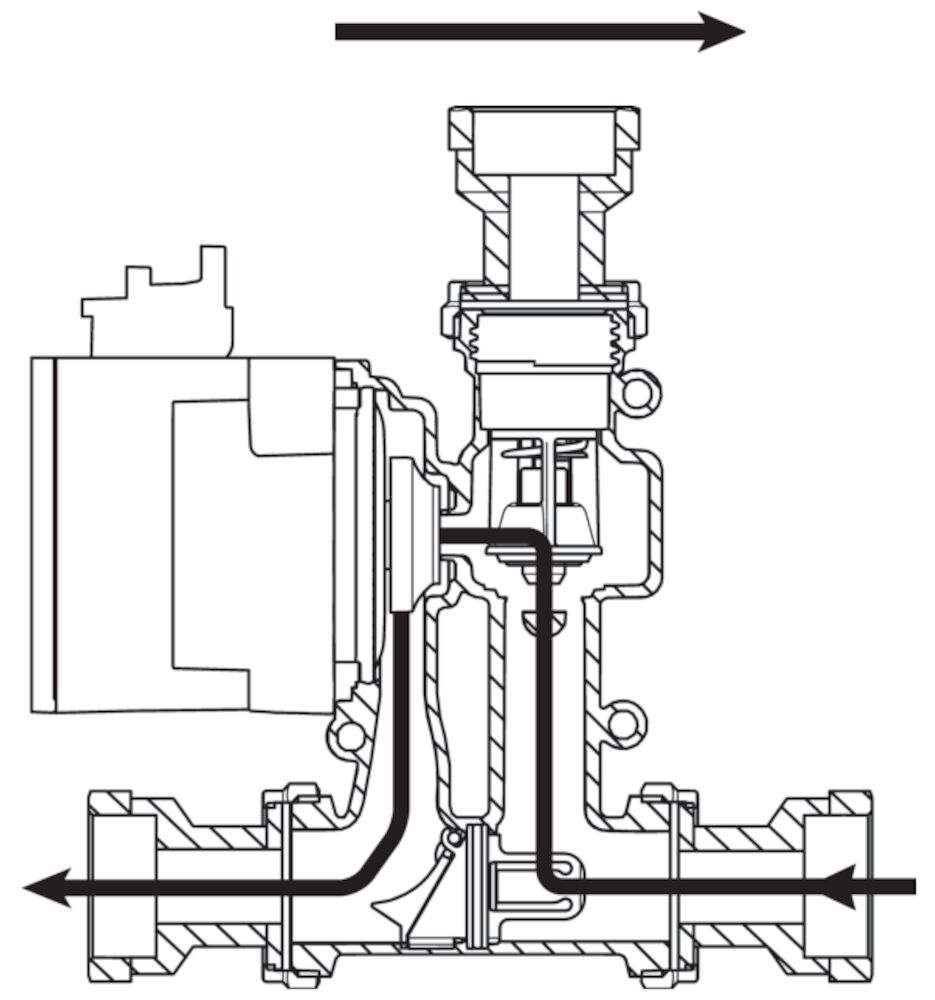

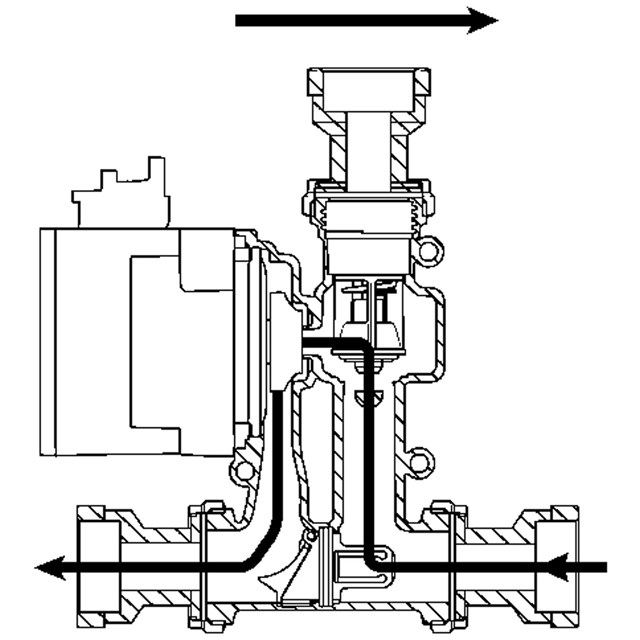

3. Lopetusvaihe

Termostaattielementti on täysin avautunut ja ohitusjohto pysyy suljettuna. Tuloksena on paras mahdollinen lämmönsiirto kattilasta, ja varaaja täyttyy menovedellä.

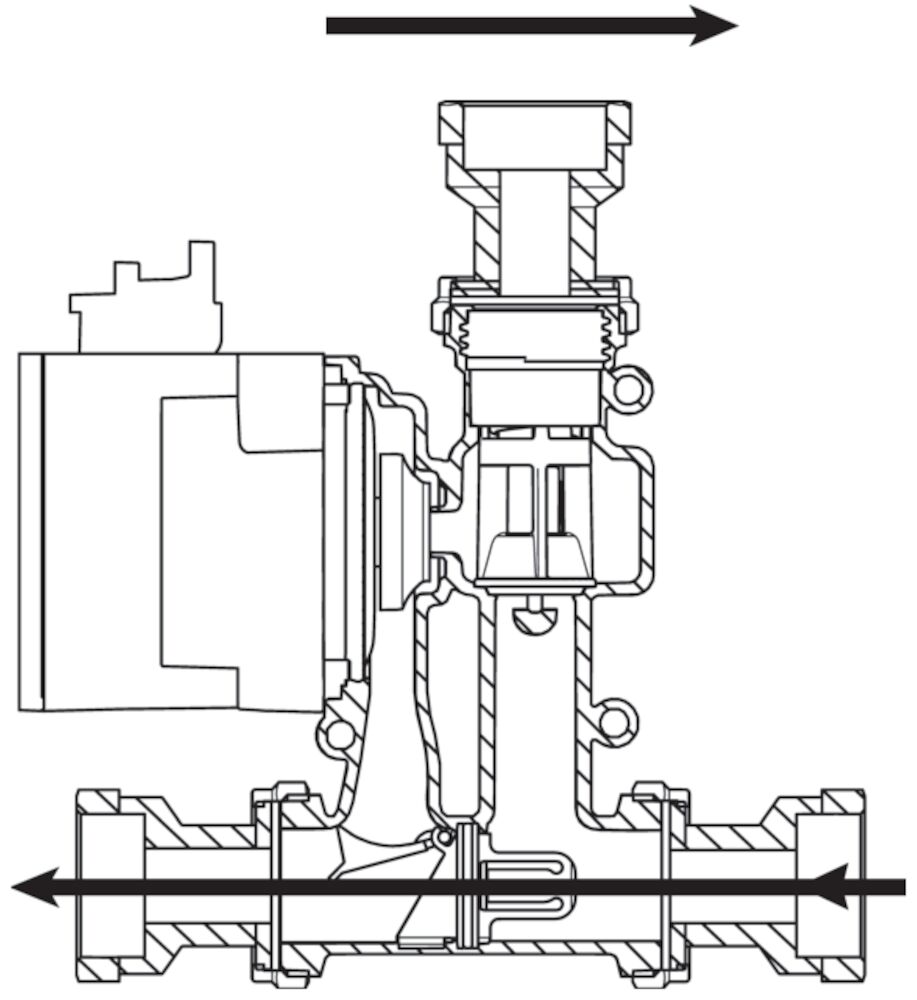

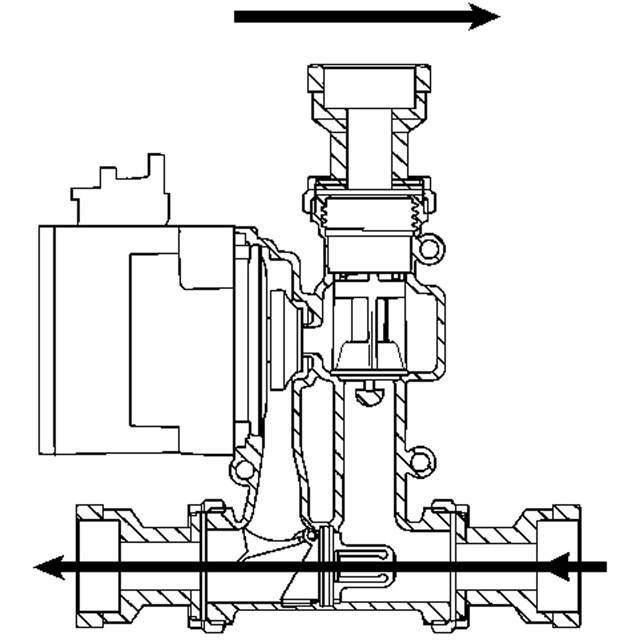

4. Vapaakierto takaiskuventtiilin kanssa

Vapaakierto alkaa heti polton loputtua ja kiertovesipumpun pysähdyttyä. Jäljellä oleva kuuma vesi latautuu varaajaan. Sähkökatkoksen sattuessa tai pumpun mennessä rikki, takaiskuventtiili avautuu automaattisesti ja vapaakierto alkaa. Takaiskuventtiili estää myös virtauksen varaajasta takaisin kattilaan.

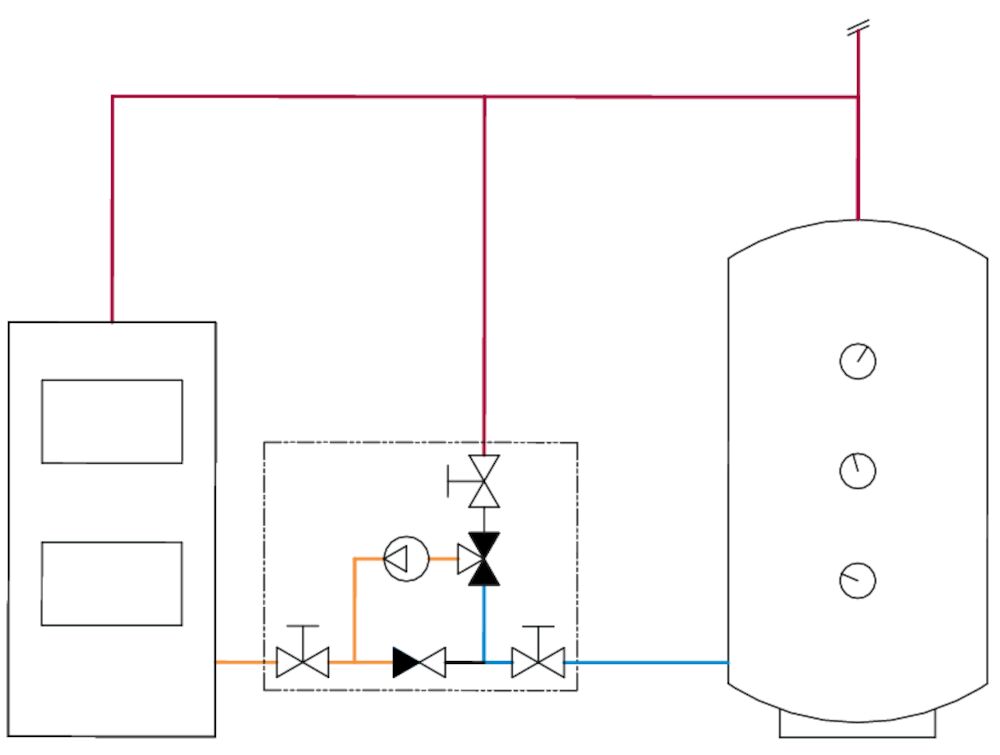

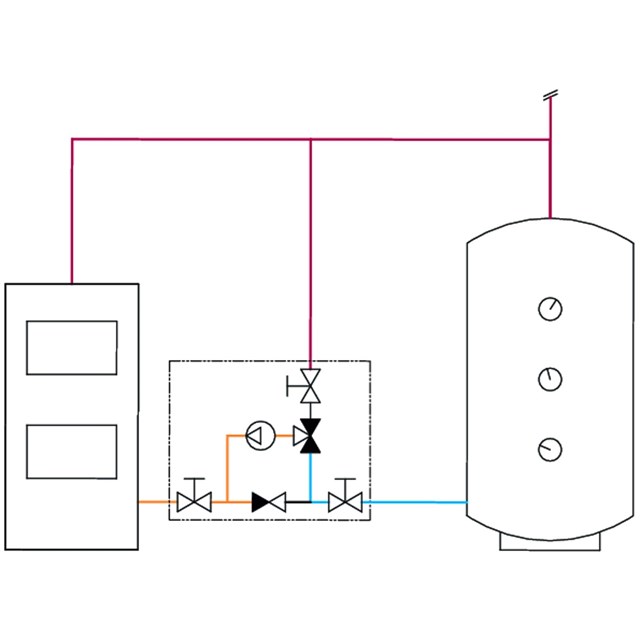

Takaiskuventtiilin kanssa

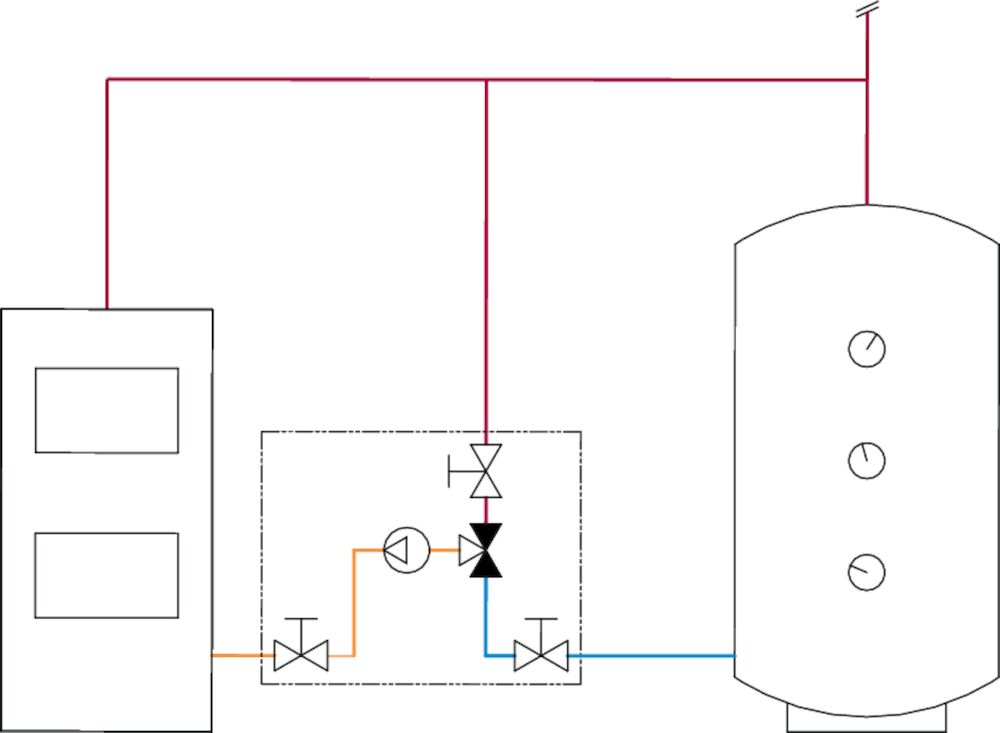

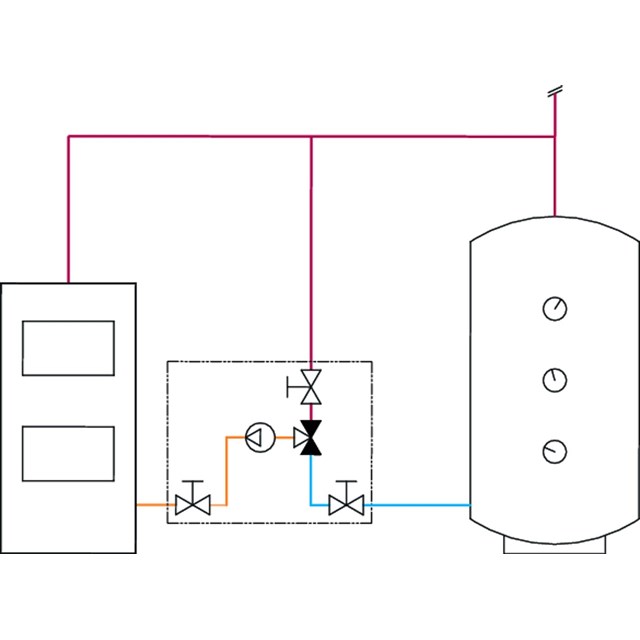

Ilman takaiskuventtiiliä

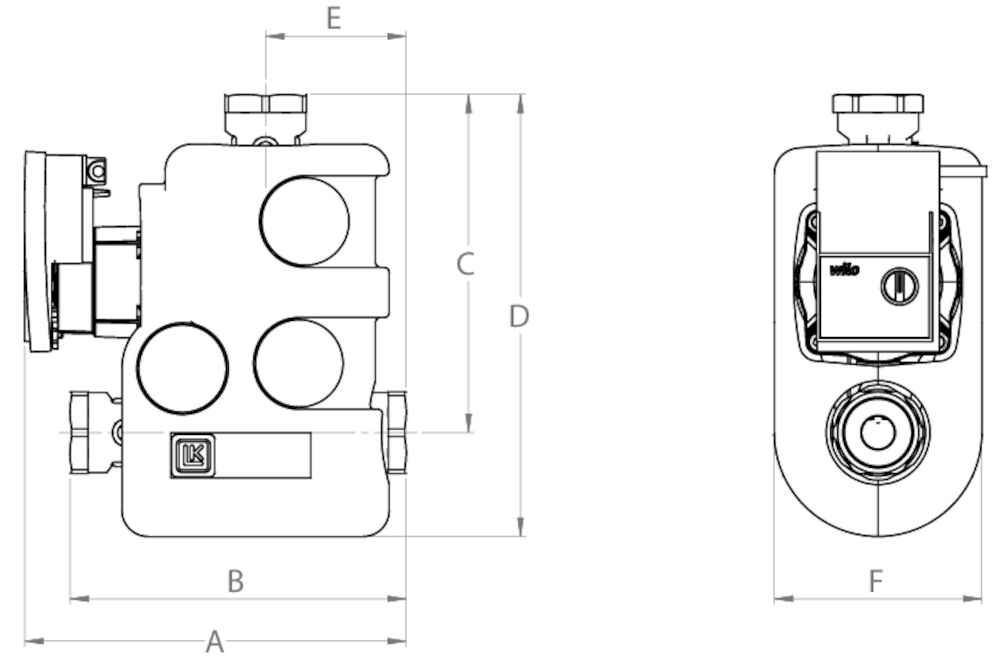

Tekniset piirustukset

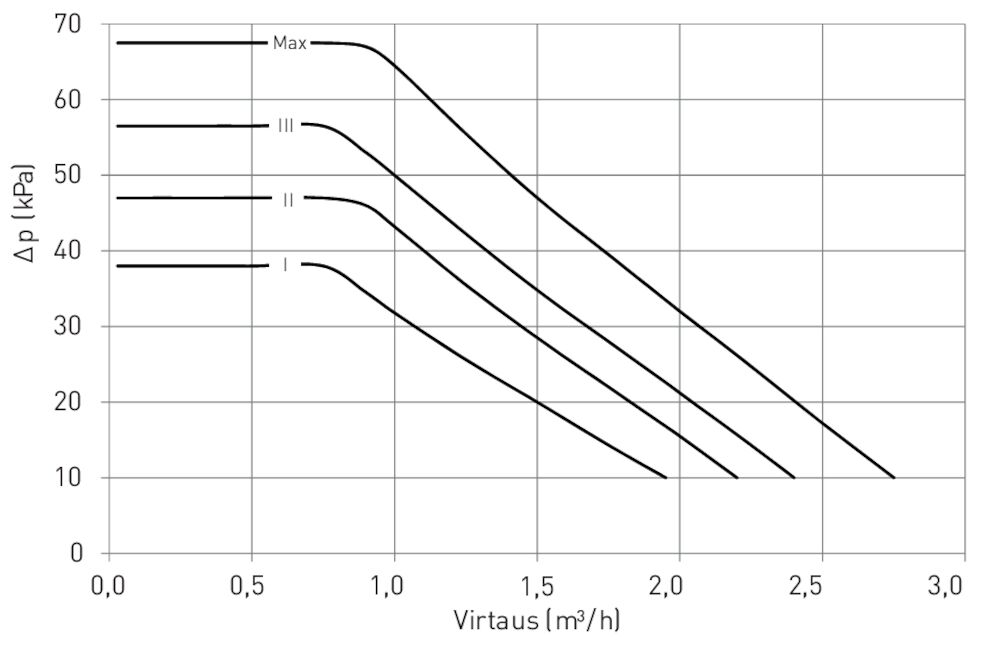

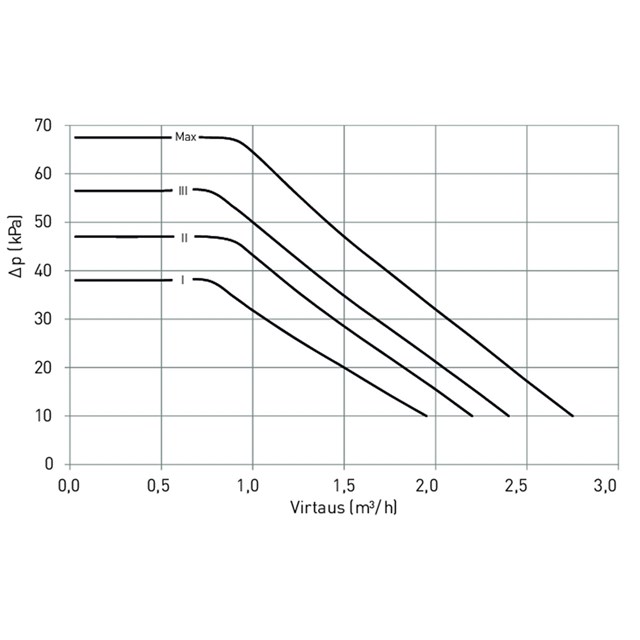

Pumpun ominaisuudet - Grundfos UPM3 AUTO xx-70

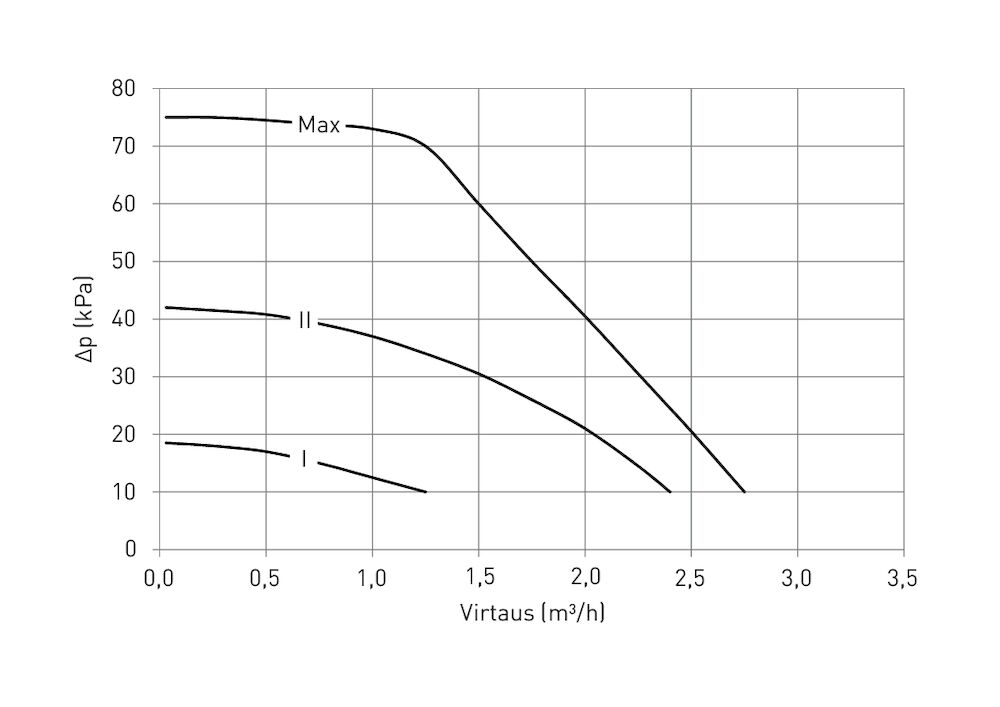

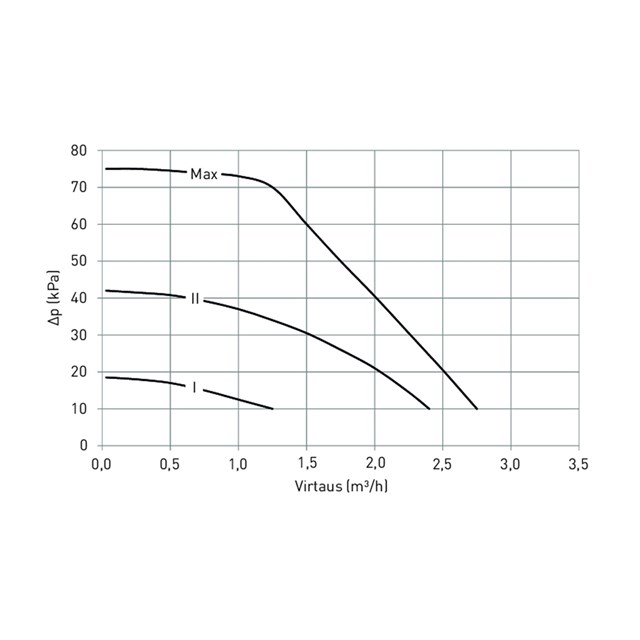

Pumpun ominaisuudet - Wilo PARA */8 SC FS14

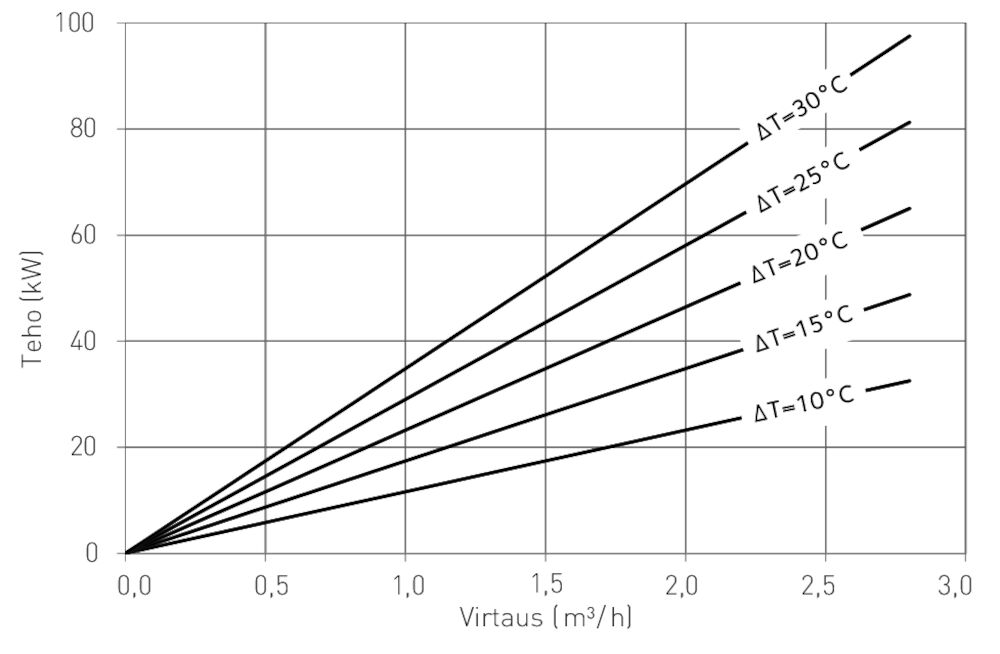

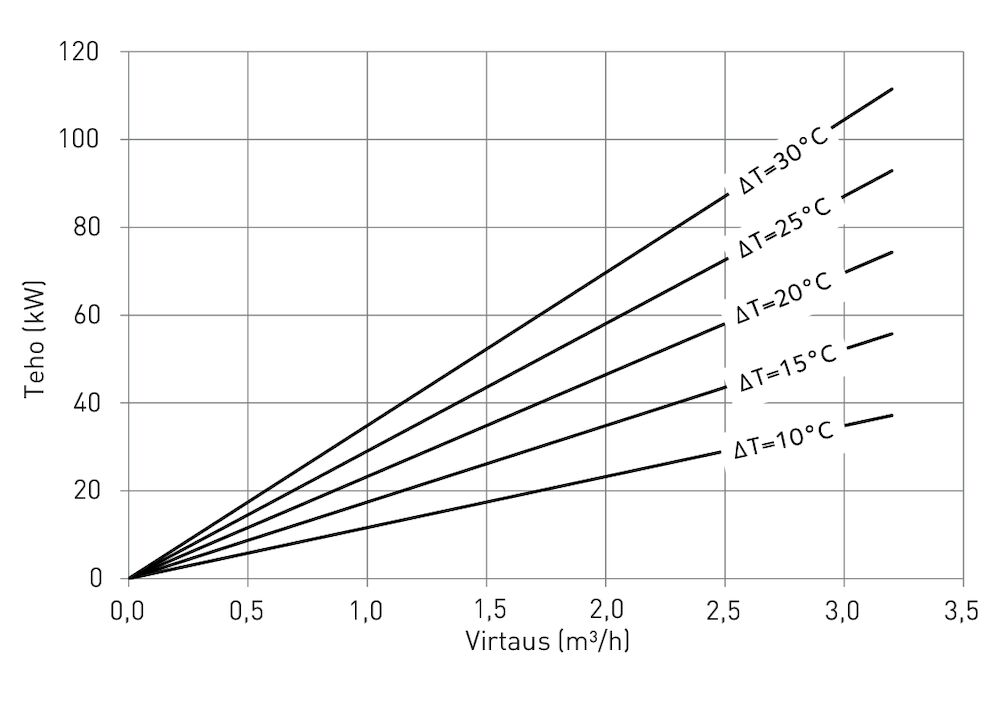

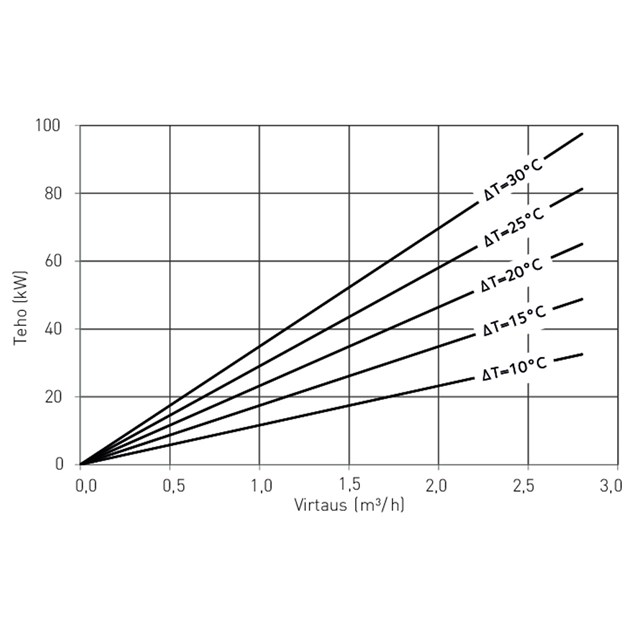

Kattilateho - Grundfos UPM3 AUTO xx-70

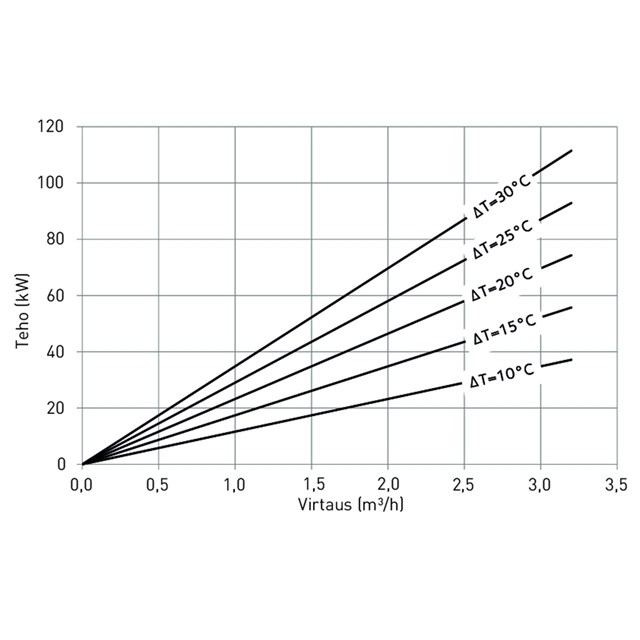

Kattilateho - Wilo Para */8 SC FS14

Dokumentit

Tuotetiedot

LK 810 ThermoMat 2.0

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 810 , 811.pdf

Käyttöohjeet

810 ThermoMat 2.0 G - Instruction_148873

Käyttöohjeet

810 ThermoMat 2.0 W - Instruction_148874

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - LK 810, LK 811

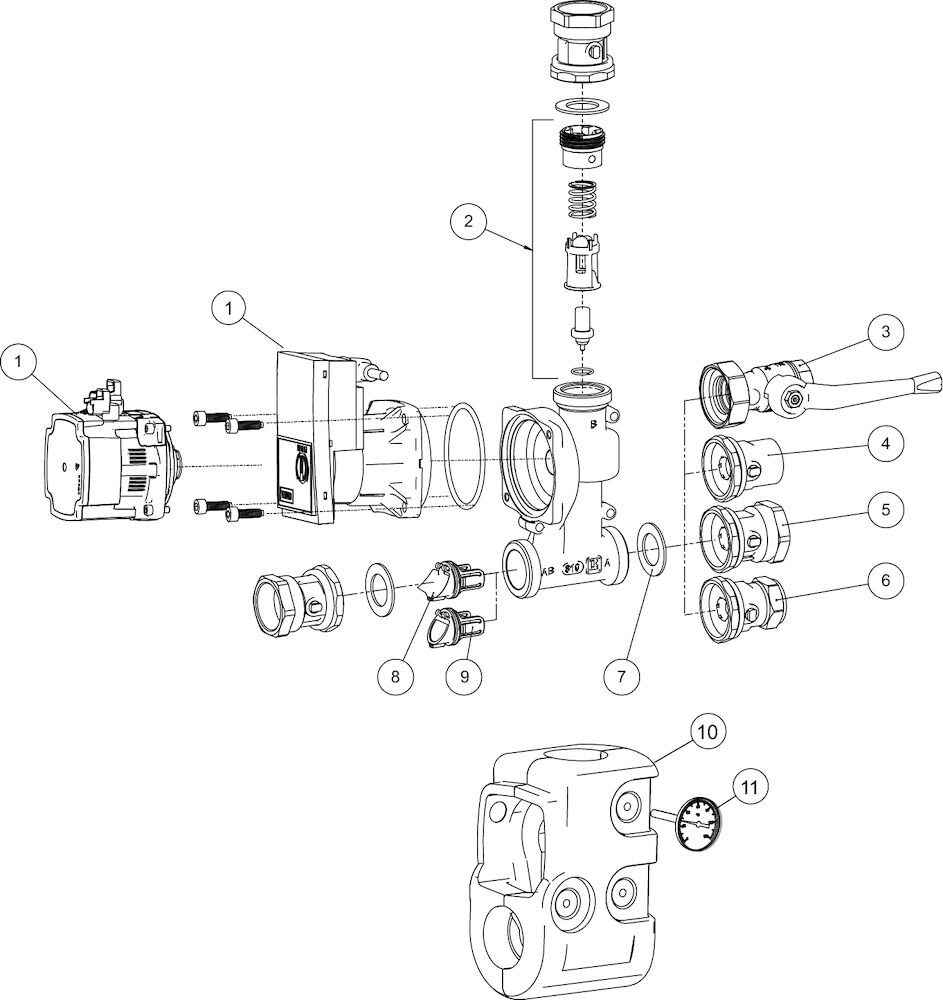

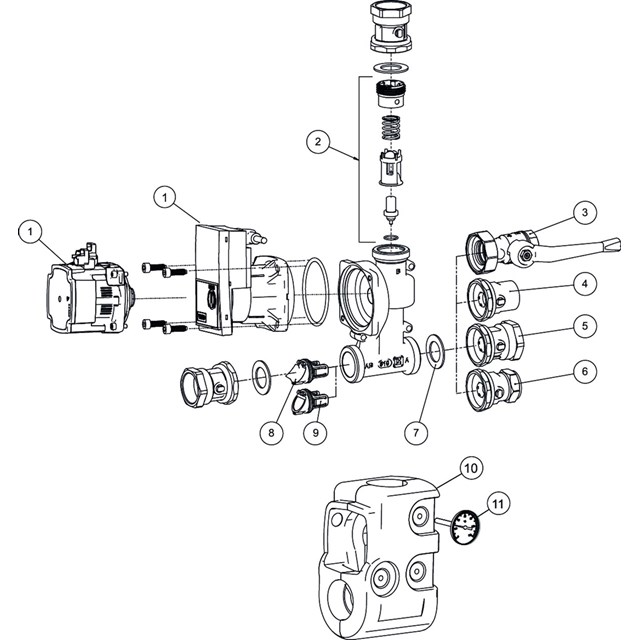

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187168 Grundfos UPM3 Auto xx-70 1
187347 Wilo Para */8 SC FS14 1
187163 Termostaattielementti 55 °C 2
187164 Termostaattielementti 60 °C 2
187165 Termostaattielementti 65 °C 2
187166 Termostaattielementti 70 °C 2
055577 Sulkuventtiili Rp 1”, kahvalla 3
187329 Sulkuventtiili Rp 1¼”, kahvalla 3
187017 Sulkuventtiili Rp 1” 4
187018 Sulkuventtiili Rp 1¼” 5
187019 Sulkuventtiili 28 mm 6
013057 Tiiviste EPDM 44x32x2 mm 7
187021 Takaiskuventtiili 810/811 8
187022 Tulppa 810/811 9
187167 EPP-eriste 9
180352 Lämpömittari 120 °C 11
