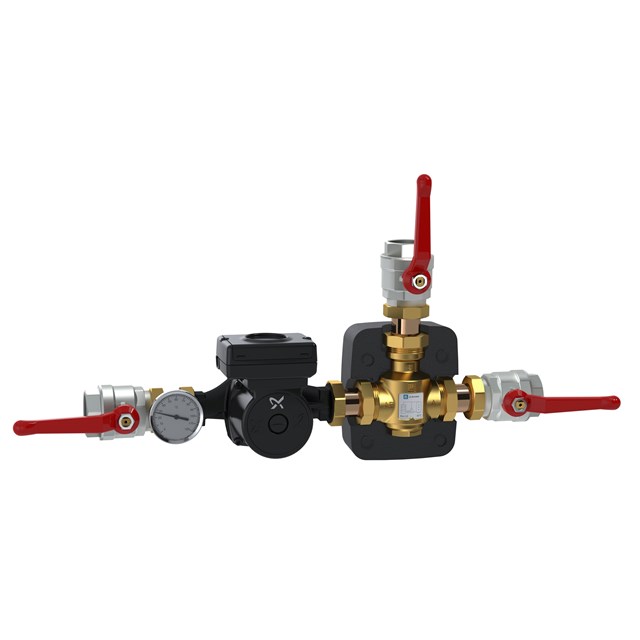

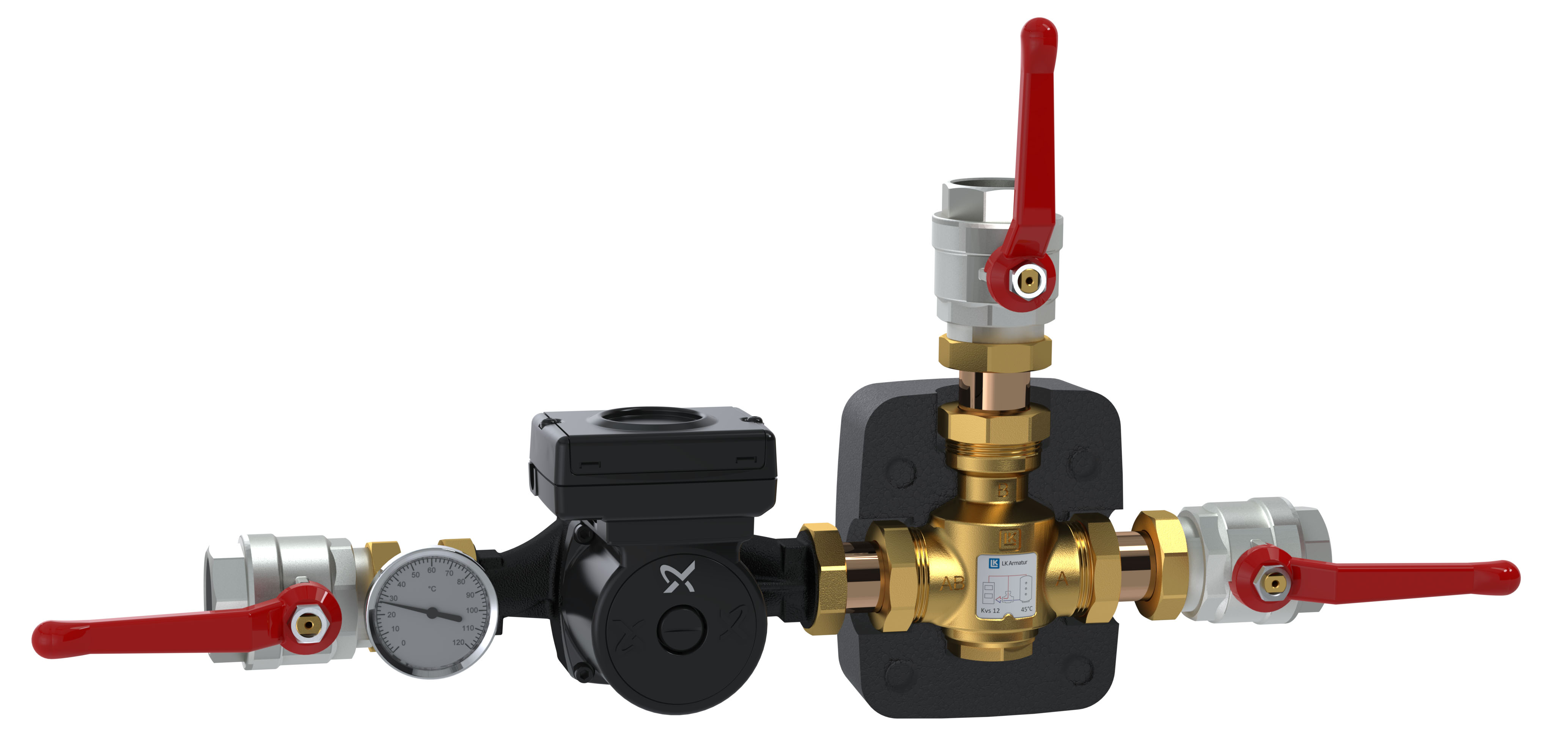

LK 815 ThermoKit T

LK 815 ThermoKit T

  • Kapasiteeteille enintään 140 kW, ΔT 20 °C
  • Optimaalinen säätö parhaan mahdollisen hyötysuhteen saavuttamiseksi
  • Vähentää kondensaatiota ja tervan muodostumista, mikä pidentää kattilan käyttöikää

LK 815 ThermoKit T on latausryhmä biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latausryhmä varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkean...

Lue lisää

LK 815 ThermoKit T

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

LK 815 - Grundfos UPML 25-95 - sisäkierre 1½"

LK 815 - Grundfos UPML 25-95 - sisäkierre 1½" 6 artikkelit

Tuote Paluulämpötila Koko Paino (kg) Tuotelista
181572 45 °C Rp 1½" 7.1
181573 50 °C Rp 1½" 7.1
181574 55 °C Rp 1½" 7.1
181575 60 °C Rp 1½" 7.1
181576 65 °C Rp 1½" 7.1
181577 70 °C Rp 1½" 7.1

181572

Paluulämpötila 45 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista

181573

Paluulämpötila 50 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista

181574

Paluulämpötila 55 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista

181575

Paluulämpötila 60 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista

181576

Paluulämpötila 65 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista

181577

Paluulämpötila 70 °C
Koko Rp 1½"
Paino (kg) 7.1
Tuotelista
LK 815 - Grundfos UPML 25-95 - sisäkierre 1¼"

LK 815 - Grundfos UPML 25-95 - sisäkierre 1¼" 6 artikkelit

Tuote Paluulämpötila Koko Paino (kg) Tuotelista
182390 45 °C G 1¼" 7.1
182391 50 °C G 1¼" 7.1
182392 55 °C G 1¼" 7.1
182393 60 °C G 1¼" 7.1
182394 65 °C G 1¼" 7.1
182395 70 °C G 1¼" 7.1

182390

Paluulämpötila 45 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

182391

Paluulämpötila 50 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

182392

Paluulämpötila 55 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

182393

Paluulämpötila 60 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

182394

Paluulämpötila 65 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

182395

Paluulämpötila 70 °C
Koko G 1¼"
Paino (kg) 7.1
Tuotelista

Tarkat tiedot

Kuvaus

LK 815 ThermoKit T on latausryhmä biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latausryhmä varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

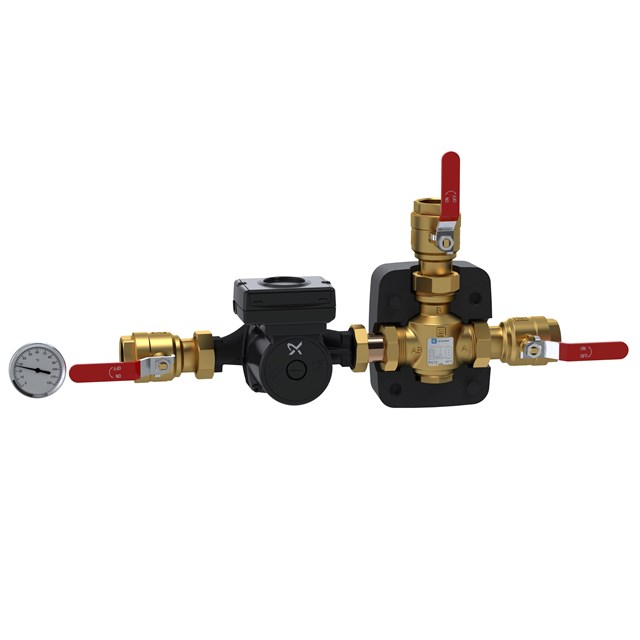

LK 815 ThermoKit T koostuu energiatehokkaasta kiertovesipumpusta, LK 823 ThermoVar termostaattisesta eristeellä varustetusta latausventtiilistä, takaiskuventtiilistä, paluuveden lämpömittarista sekä kolmesta kytkentää ja huoltoa helpottavasta sulkuventtiilistä. Latausryhmä on käännettävissä, ja se voidaan asentaa helposti kattilan oikealle tai vasemmalle puolelle. Sulkuventtiilien ansiosta kaikki osat ovat vaihdettavissa, ja huolto voidaan tehdä järjestelmää tyhjentämättä.

Lämpömittari on saatavana lisätarvikkeena tuotenumerolla 181736.

LK 815 ThermoKit T kytketään biopolttoainekattilan ja varaajan väliseen paluujohtoon. Se asennetaan pumpun käyttöakselin ollessa vaakasuorassa.

Latausryhmä on normaalisti huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Jännite: 230 VAC, 50/60 Hz
Tehonkulutus: 12-140 W pumpun nopeudesta
riippuen
Maks. Kattilateho: 140 kW: 20 °C ΔT
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: Min. 5 °C/Maks. 95 °C
Paluulämpötila: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C, 70 °C
Ympäristön lämpötila: Min. 5 °C/Maks. 40 °C
Kierrestandardi: Rp - sisäkierre, G - sisäkierre
Siirtoneste: Vesi - Glykolia maks. 50%
Kiertovesipumput: Grundfos UPML 25-95 180, EEI ≤ 0,23 (katso pumpun tietolehti/merkintä tarkasta arvosta)
Materiaali, venttiilipesä: Messinki EN 1982 CB753S
Materiaali, eriste: Paisutettu Polypropeeni EPP
Virtaus: Maks. 5900 l/h

Käyttökohteet

LK 815 ThermoKit T

Latausryhmän toiminto polton eri vaiheissa:

1. Lämmitysvaihe
Vesi kiertää kattilan ja latauspaketin välillä kattilan lämpötilan noustessa.

2. Latausvaihe
Termostaattinen venttiili alkaa avautua ja varaajasta tuleva paluuvesi sekoittuu menoveteen ennen veden paluuta kattilaan. Paluulämpötila kattilaan pidetään vakiona.

3. Lopetusvaihe
Termostaattinen elementti on täysin auki. Tuloksena on paras mahdollinen lämmönsiirto kattilasta, ja varaaja täyttyy menovedellä.

4. Vapaakierto
Kun poltto on loppunut ja kiertovesipumppu pysähtynyt, kattilassa oleva kuuma vesi latautuu varaajaan niin kauan kuin termostaattinen venttiili on auki. Kun kattila on jäähtynyt, termostaattinen venttiili sulkeutuu. Takaiskuventtiili estää virtauksen varaajasta takaisin kattilaan.

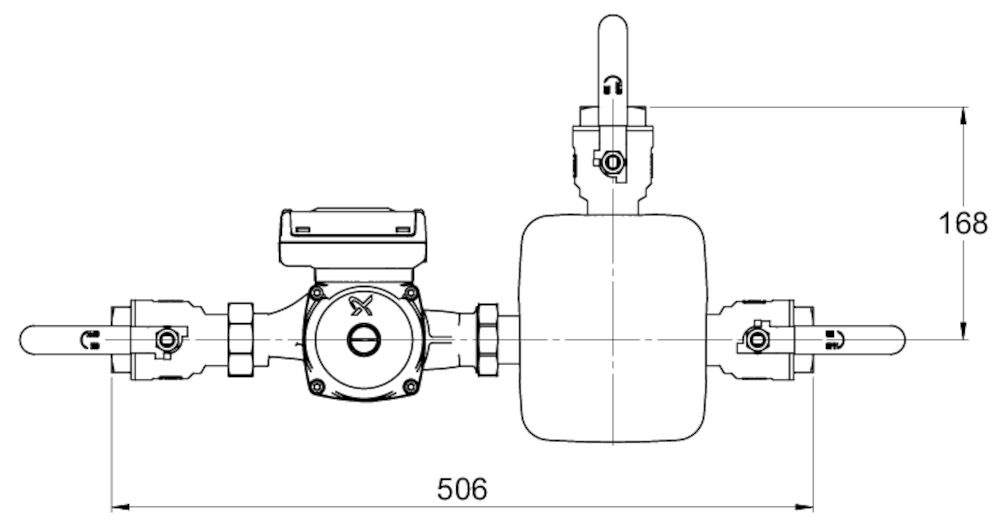

Tekniset piirustukset

LK 815 ThermoKit T

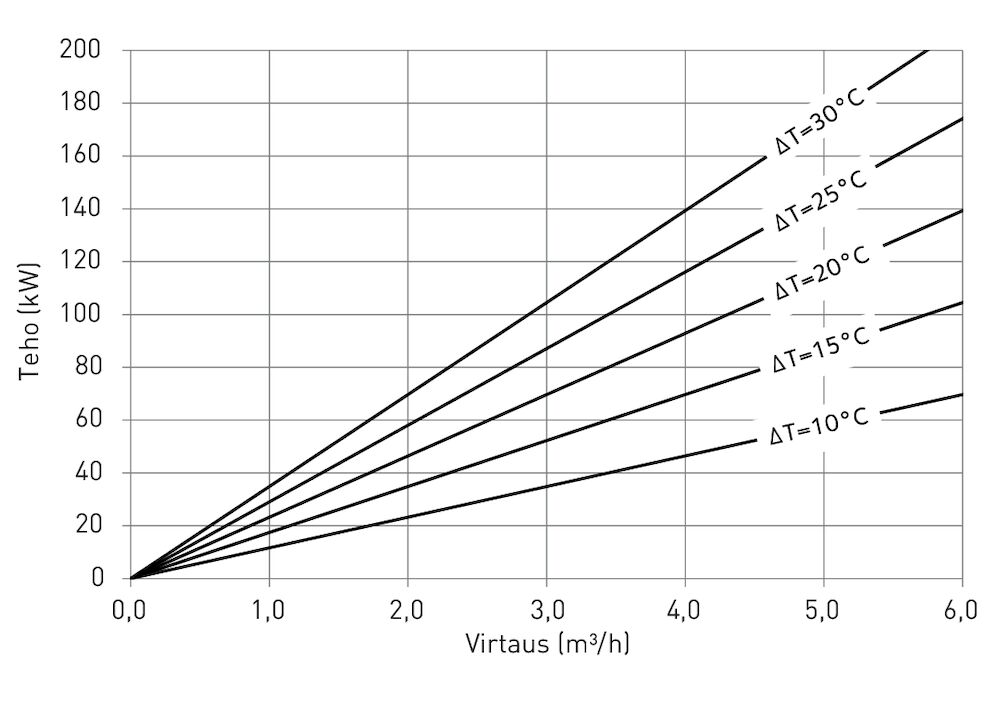

Kattilateho

LK 815 ThermoKit T

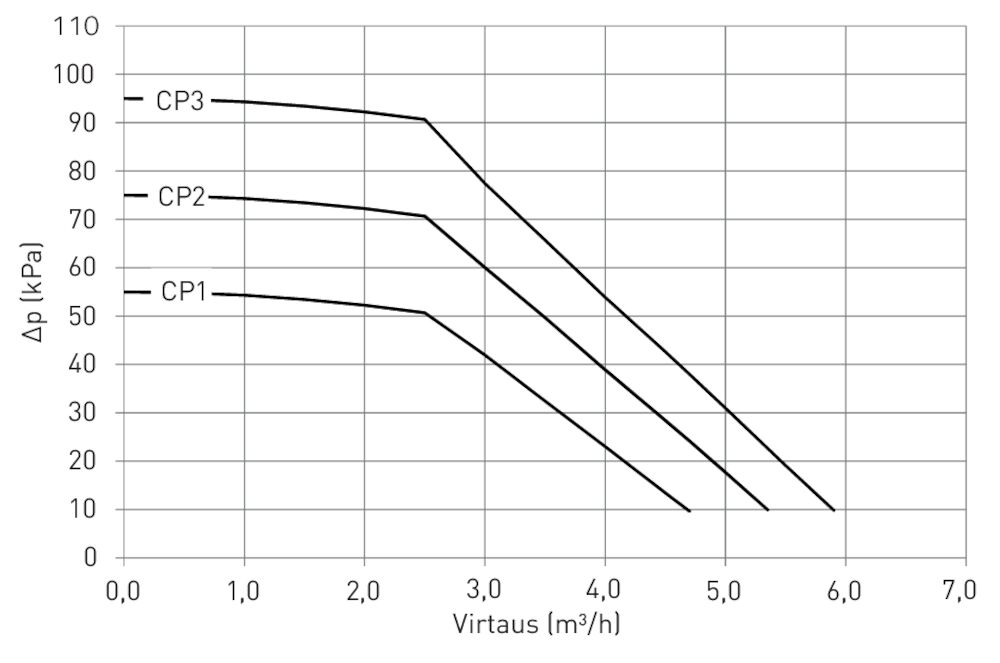

Pumpun ominaisuudet

Dokumentit

Tuotetiedot

LK 815 ThermoKit T

Käyttöohjeet

815 ThermoKit T - Instruction_148787

Käyttöohjeet

815 ThermoKit T - Instruktion_248403
