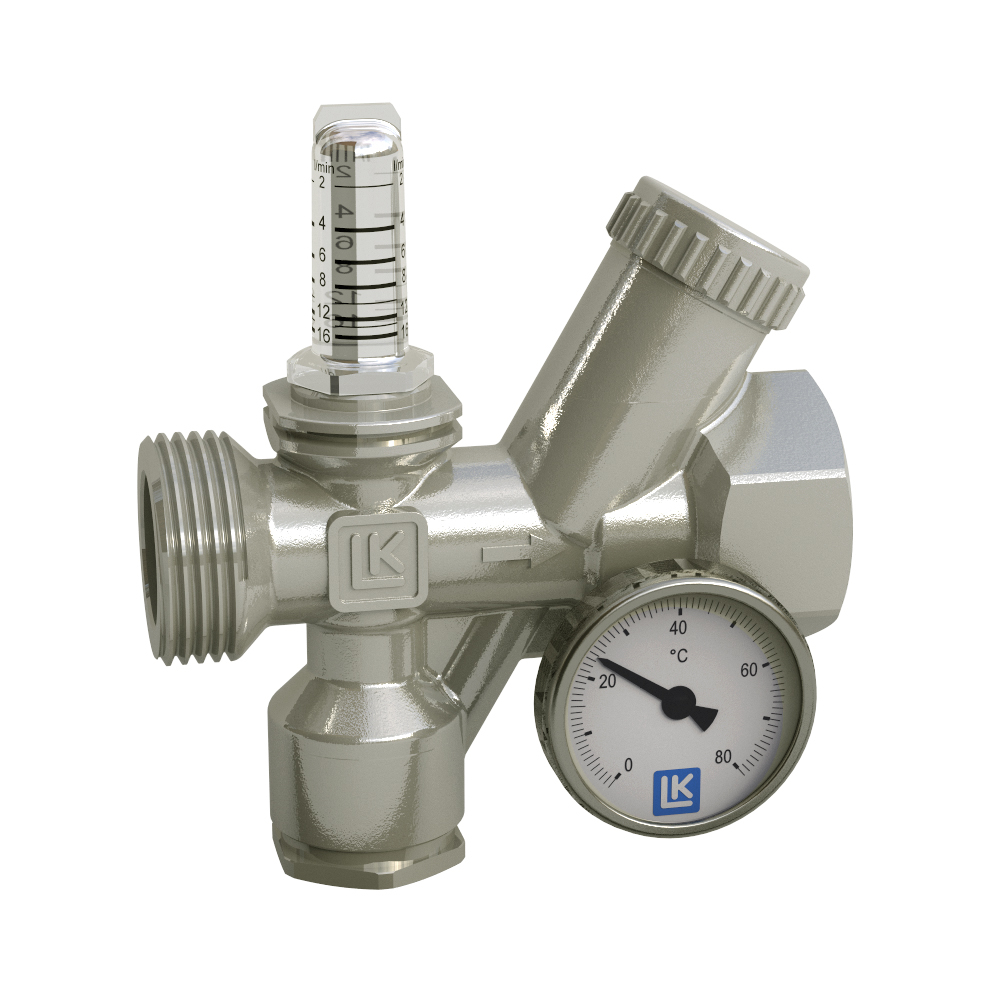

LK 435 OptiFlow

LK 435 OptiFlow

  • Venttiilissä on ns. MemoStop-toiminto venttiilin asetusten lukitsemista varten
  • Hienosäätö tehdään kuusiokoloavaimella, ja samalla virtausta luetaan selkeästä asteikosta

LK 435 OptiFlow on ryhmäventtiili virtauksen säätöä varten hydraulisissa järjestelmissä, kuten lattialämmitysjärjestelmissä sekä perinteisissä lämmitys- ja jäähdytysjärjestelmissä. Säätö tehdään helposti kuusio...

Lue lisää

LK 435 OptiFlow

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

LK 435 - ulkokierre/sisäkierre

LK 435 - ulkokierre/sisäkierre 2 artikkelit

Tuote Koko Kvs m³/h Virtausalue Paino (kg) Tuotelista
090275 Säätöventtiili - G 1” ulkokierre / G 1” sisäkierre 3,5 2-16 l/min 0,5
090276 Säätöventtiili - G 1” ulkokierre / G 1” sisäkierre 4,5 4-36 l/min 0,5

090275

Koko Säätöventtiili - G 1” ulkokierre / G 1” sisäkierre
Kvs m³/h 3,5
Virtausalue 2-16 l/min
Paino (kg) 0,5
Tuotelista

090276

Koko Säätöventtiili - G 1” ulkokierre / G 1” sisäkierre
Kvs m³/h 4,5
Virtausalue 4-36 l/min
Paino (kg) 0,5
Tuotelista

Tarkat tiedot

Kuvaus

LK 435 OptiFlow on ryhmäventtiili virtauksen säätöä varten hydraulisissa järjestelmissä, kuten lattialämmitysjärjestelmissä sekä perinteisissä lämmitys- ja jäähdytysjärjestelmissä. Säätö tehdään helposti kuusiokoloavaimella. Mittauslaitteita ei tarvita.
Virtaustilavuus luetaan suoraan selkeästä asteikosta. Virtausmittari ilmoittaa jatkuvasti veden määrän käytön aikana.

LK 435 OptiFlow'ssa on MemoStop -toiminto, joka lukitsee venttiilin säädön. Näin ollen venttiiliä voidaan käyttää myös sulkuventtiilinä ilman että asetetut säädöt muuttuvat. Merkintälevy säätöjen merkintää ja dokumentointia varten kuuluu toimitukseen.
LK 435 OptiFlow voidaan varustaa lämpömittarilla sekä vaihtonipalla, suora tai kulma, jossa on kiertyvä mutteri helppoa asennusta varten esimerkiksi LK 430 Jakotukki RF:ään – katso kohdasta lisävarusteet. Lämpömittari asetetaan venttiilin valettuun upotusputkeen.

Venttiilin voi asentaa mihin asentoon tahansa. Nuoli venttiilipesässä
osoittaa virtaussuunnan. Oikeaa mittausta varten venttiilin edessä on oltava vähintään säätöventtiilin pituinen osa suoraa
putkea. Asennettaessa LK 430 lämmityspiirin jakotukki RF:ään säätöventtiili voidaan asentaa suoraan jakotukkiin, jolloin se
korvaa sulkuventtiilin.

Lian ja kerrostumien välttämiseksi lasissa virtausmittari on suunniteltu niin, että järjestelmän neste ei virtaa mittalasin läpi.
Jonkin ajan käytön jälkeen likainen ja musta järjestelmäneste voi aiheuttaa karstaa. Virtauslasi voidaan tällöin helposti irrottaa
puhdistusta varten. Mahdolliset karstat lasissa eivät vaikuta venttiilin toimintaan/säätöihin.

Mahdollista virtausmittarin lasin puhdistusta lukuun ottamatta venttiiliryhmä on normaalisti huoltovapaa. Tarkasta kytkentä
säännöllisesti.

Tekniset tiedot

Käyttölämpötila: Käyttölämpötila
Vesi/glykoli 50/50 %
Vesi/etanoli 70/30 %
Väh. -20 °C / enint. 80 °C
(lyhytaikaisesti 90 °C)
Väh. -20 °C / enint. 70 °C
(lyhytaikaisesti 85 °C)
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Paine-ero enint.: 100 kPa (1,0 bar)
Siirtoneste 1: Vesi - Glykolia maks. 50% Etanolia maks. 30%
Materiaali, venttiilipesä: Niklattu messinki EN 12165 CW617N
Muuta: Virtausalue 2-16 l/min, 4-36 l/min
Mittaustarkkuus,
virtausmittari +/- 12 %
Kierrestandardi,
säätöventtiilin tulo: G - ulkokierre
Kierrestandardi,
säätöventtiilin paluu: G - sisäkierre

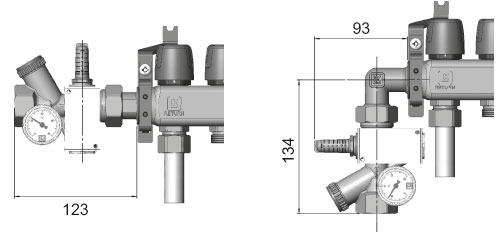

Käyttökohteet

LK 430 LÄMMITYSPIIRIN JAKOTUKKI RF

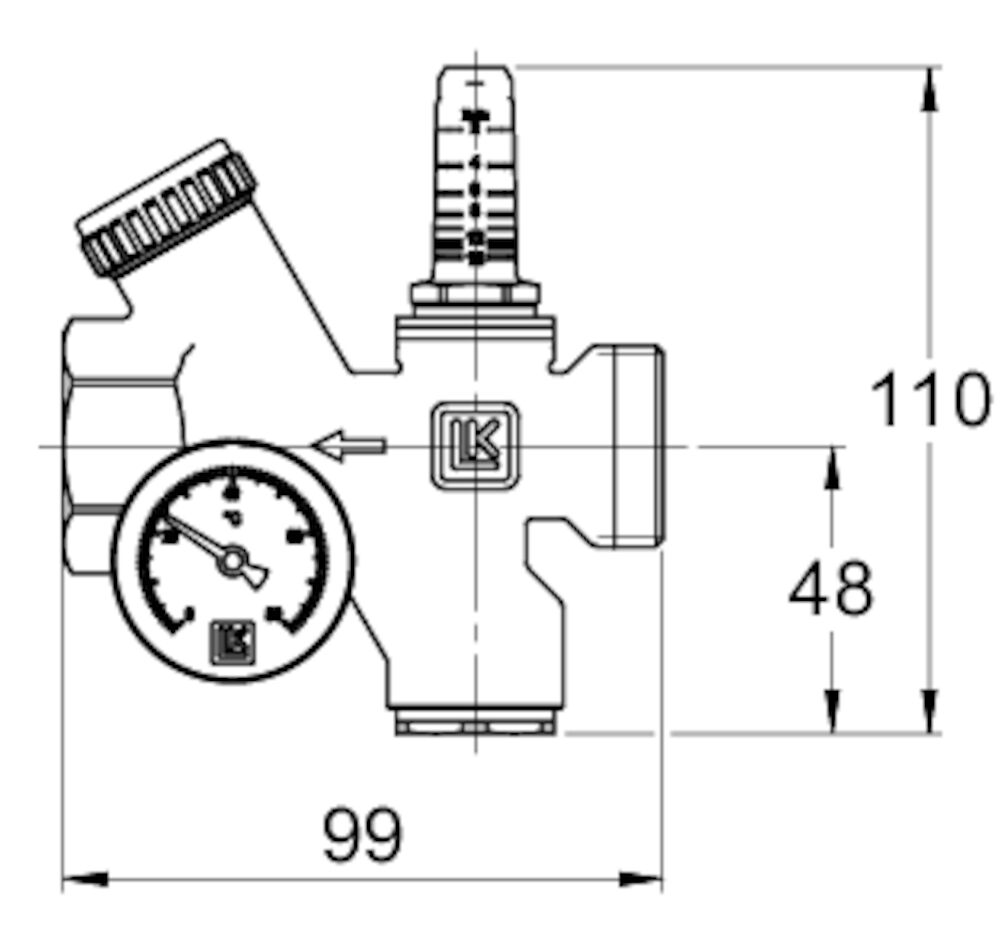

Tekniset piirustukset

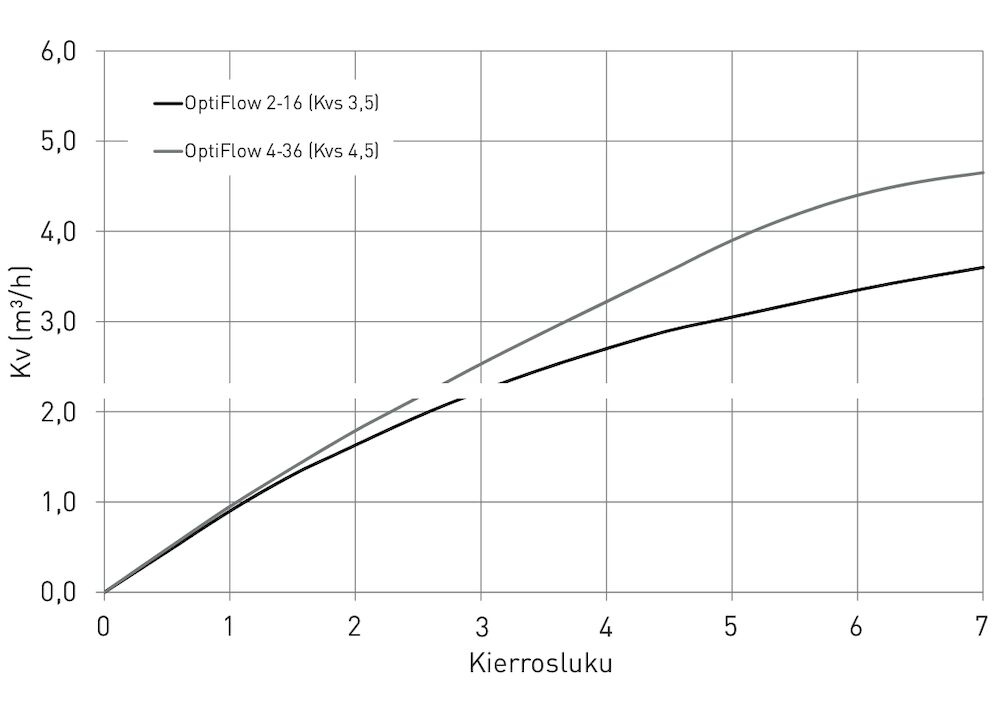

VENTTIILIN SÄÄTÖOMINAISUUDET

Dokumentit

Tuotetiedot

LK 435 OptiFlow

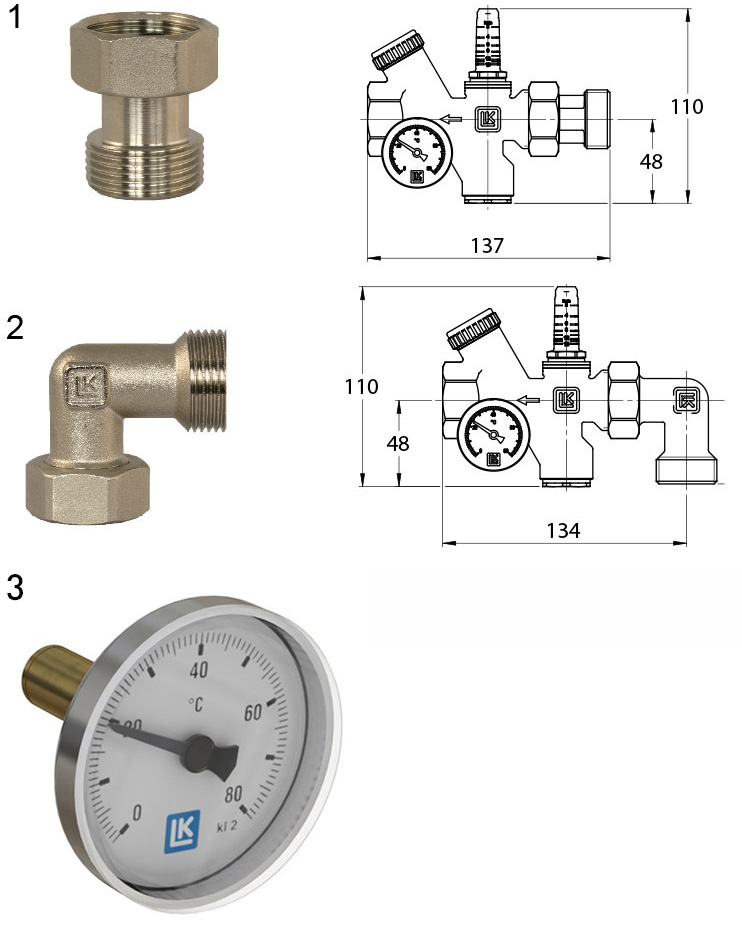

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
095222 Vaihtonippa suora G 1” ja yhdistäjämutteri 1
095223 Vaihtonippa kulma G 1” ja yhdistäjämutteri 2
095018 Lämpömittari T40, 0 - 80 °C 3
