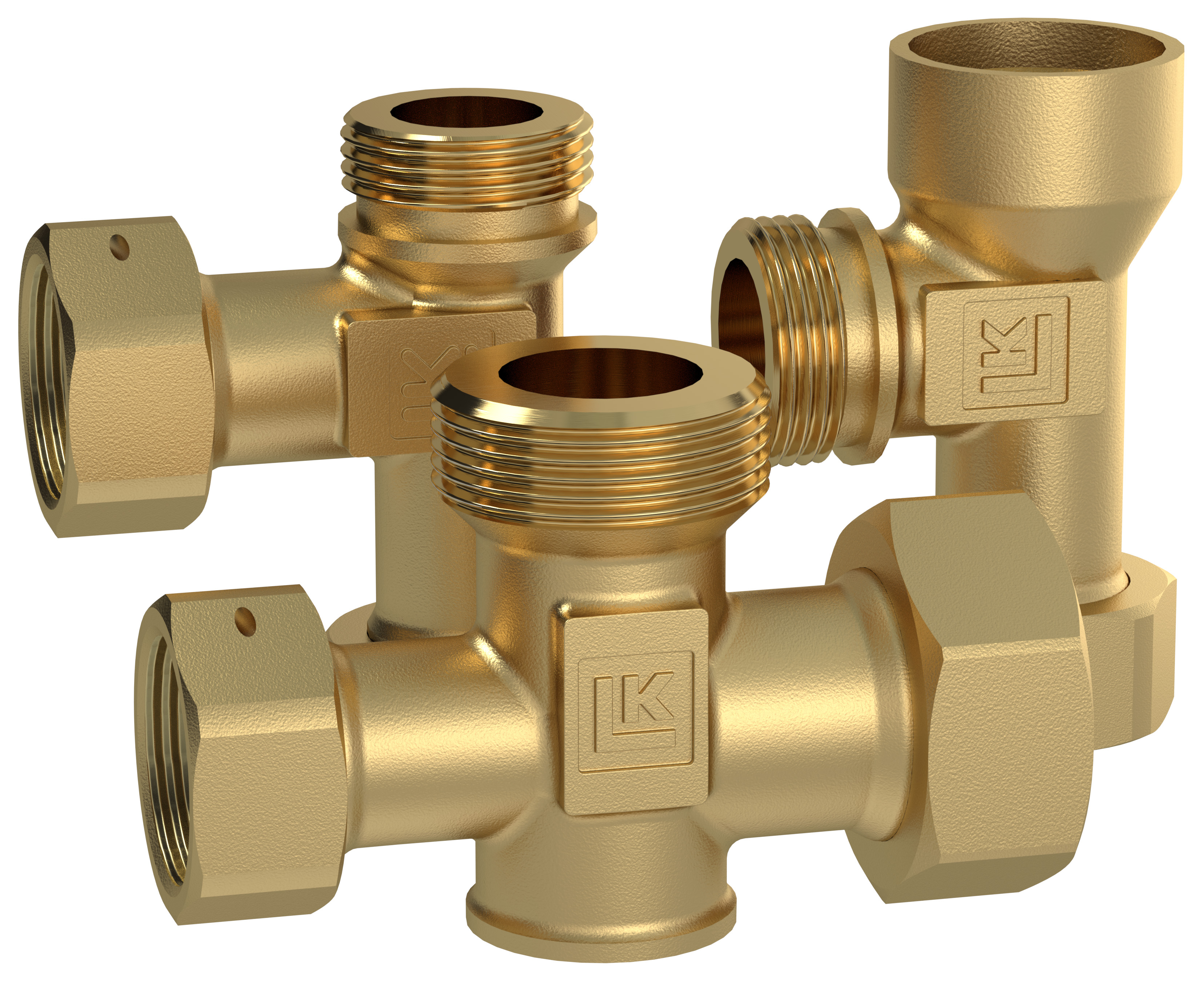

LK MultiConnection

LK MultiConnections on sarja liittimiä asennuksen helpottamiseen. Kiinteäkierteiset liitännät on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin (ei G 1”). Tasaiset pinnat kannattaa tiivistää lev...

Artikkelit
Tarkat tiedot
Dokumentit
Varaosat ja lisävarusteet

Artikkelit

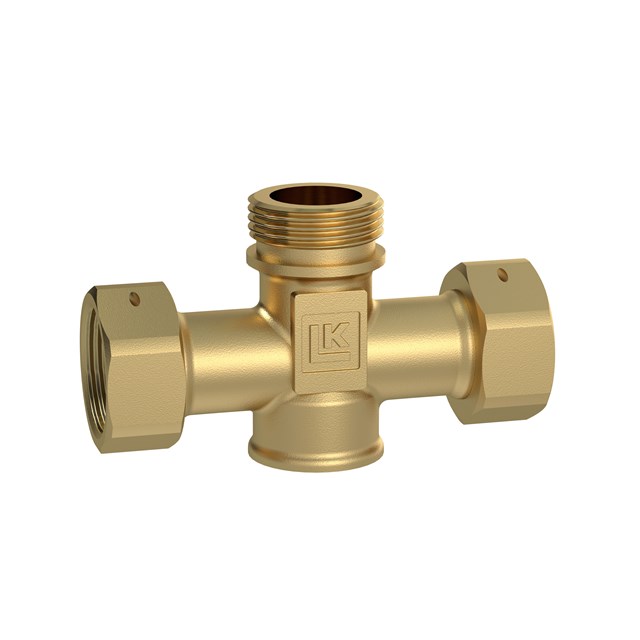

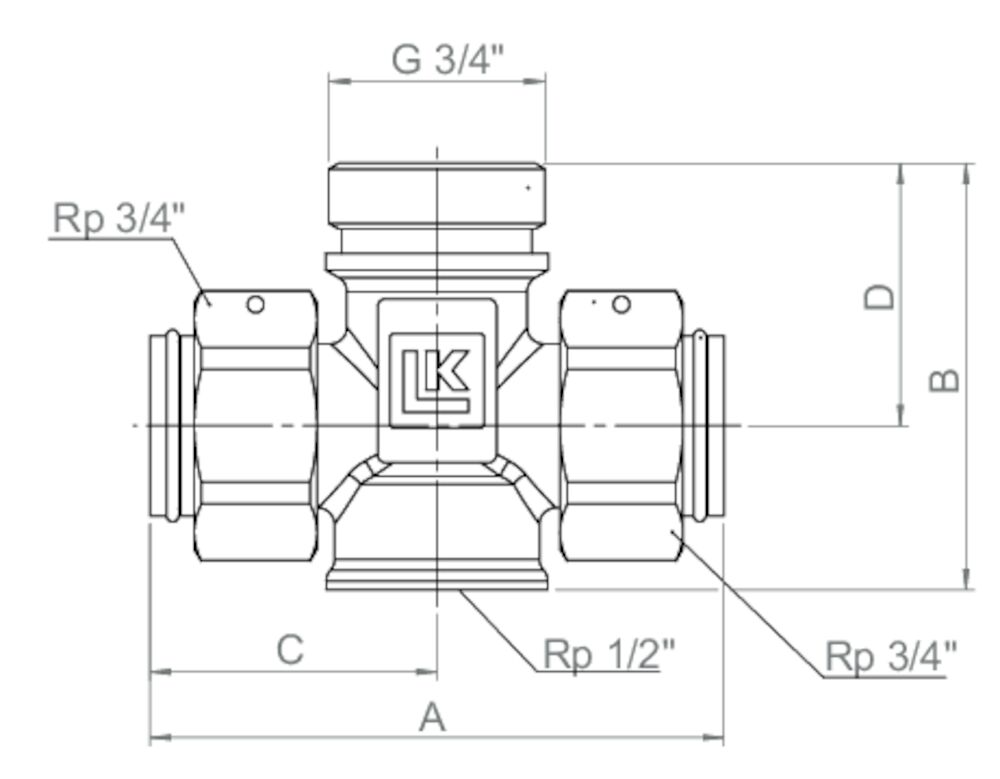

LK 931 - ulkokierre/sisäkierre/yhdistäjämutteri 1 artikel

Tuote	Koko	A mm	B mm	C mm	D mm	Paino (kg)	Mittapiirros	Tuotelista
090090	G ¾” x Rp ½” x Rp ¾” yhdistäjämutteri x 2	70	52	35	32	0,2

Koko	G ¾” x Rp ½” x Rp ¾” yhdistäjämutteri x 2
A mm	70
B mm	52
C mm	35
D mm	32
Paino (kg)	0,2
Mittapiirros
Tuotelista

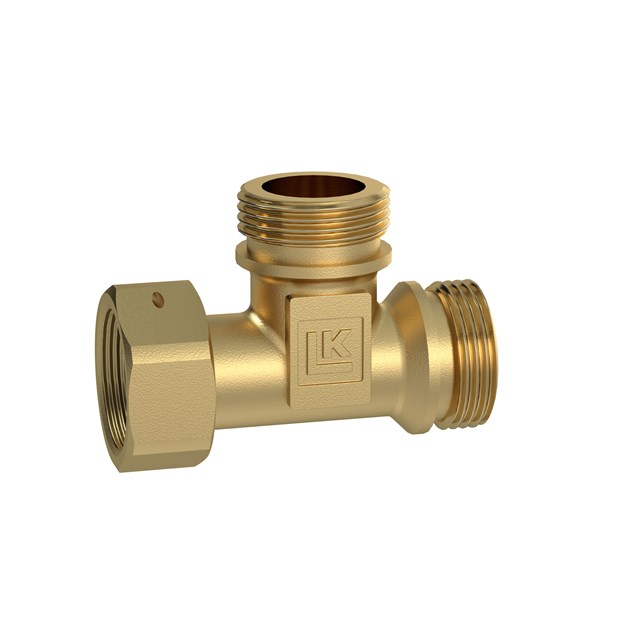

LK 932 - ulkokierre/yhdistäjämutteri 1 artikel

Tuote	Koko	A mm	B mm	C mm	Paino (kg)	Mittapiirros	Tuotelista
090091	G ¾” x Rp ¾” yhdistäjämutteri	60	32	30	0,2

Koko	G ¾” x Rp ¾” yhdistäjämutteri
A mm	60
B mm	32
C mm	30
Paino (kg)	0,2
Mittapiirros
Tuotelista

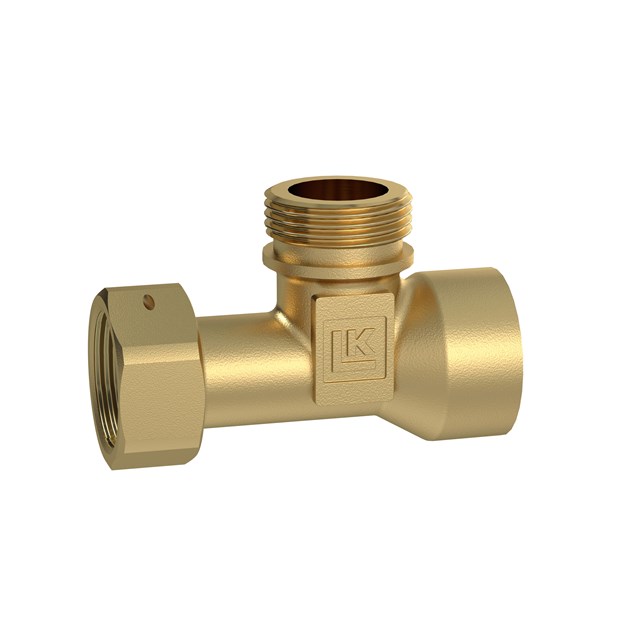

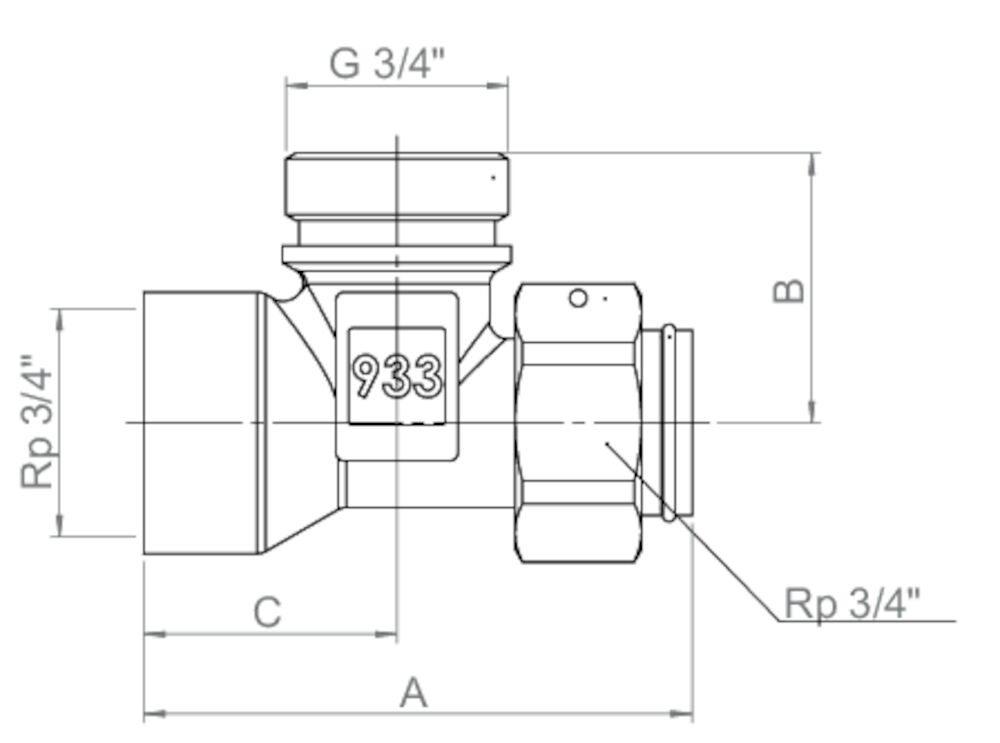

LK 933 - ulkokierre/sisäkierre/yhdistäjämutteri 1 artikel

Tuote	Koko	A mm	B mm	C mm	Paino (kg)	Mittapiirros	Tuotelista
090092	G ¾” x Rp ¾” x Rp ¾” yhdistäjämutteri	65	32	30	0,2

Koko	G ¾” x Rp ¾” x Rp ¾” yhdistäjämutteri
A mm	65
B mm	32
C mm	30
Paino (kg)	0,2
Mittapiirros
Tuotelista

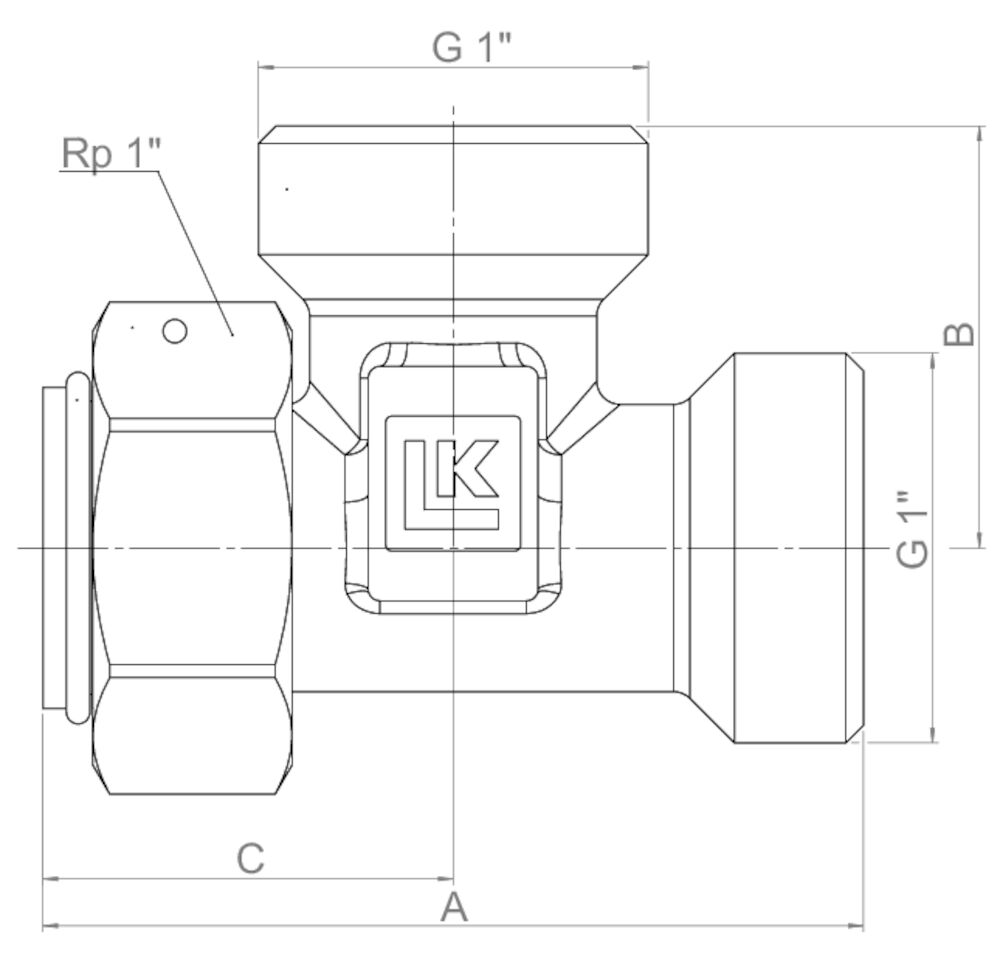

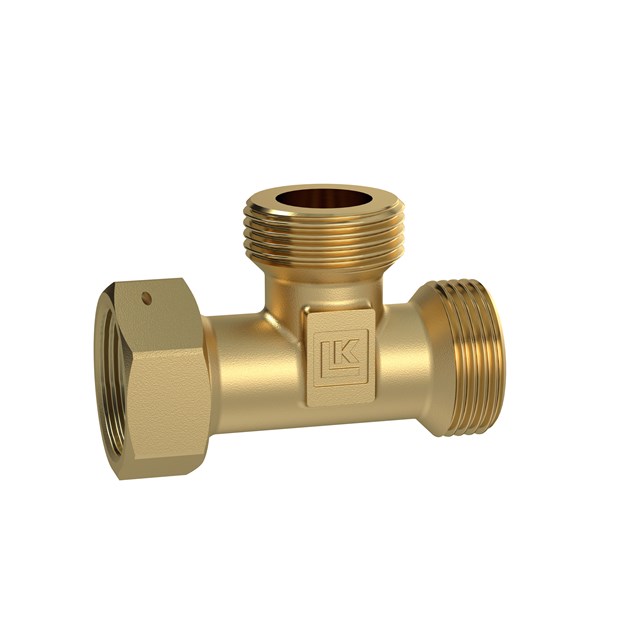

LK 935 - ulkokierre/yhdistäjämutteri 1 artikel

Tuote	Koko	A mm	B mm	C mm	Paino (kg)	Mittapiirros	Tuotelista
090257	G 1” x G 1” x Rp 1” yhdistäjämutteri	70	36	35	0,2

Koko	G 1” x G 1” x Rp 1” yhdistäjämutteri
A mm	70
B mm	36
C mm	35
Paino (kg)	0,2
Mittapiirros
Tuotelista

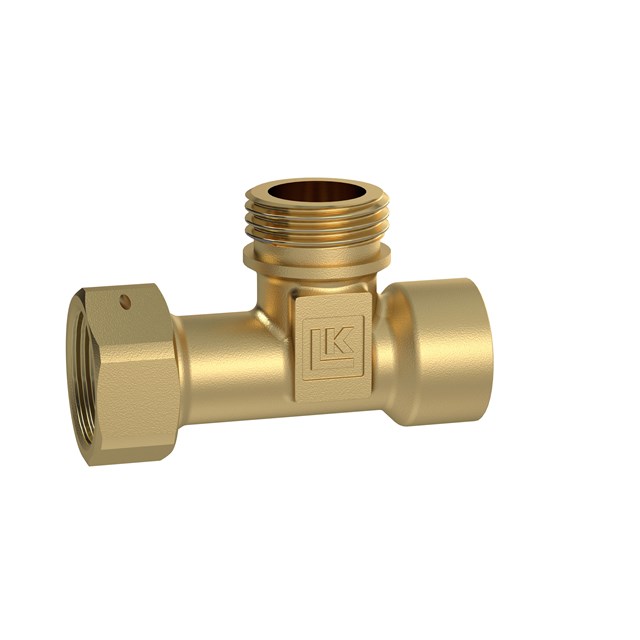

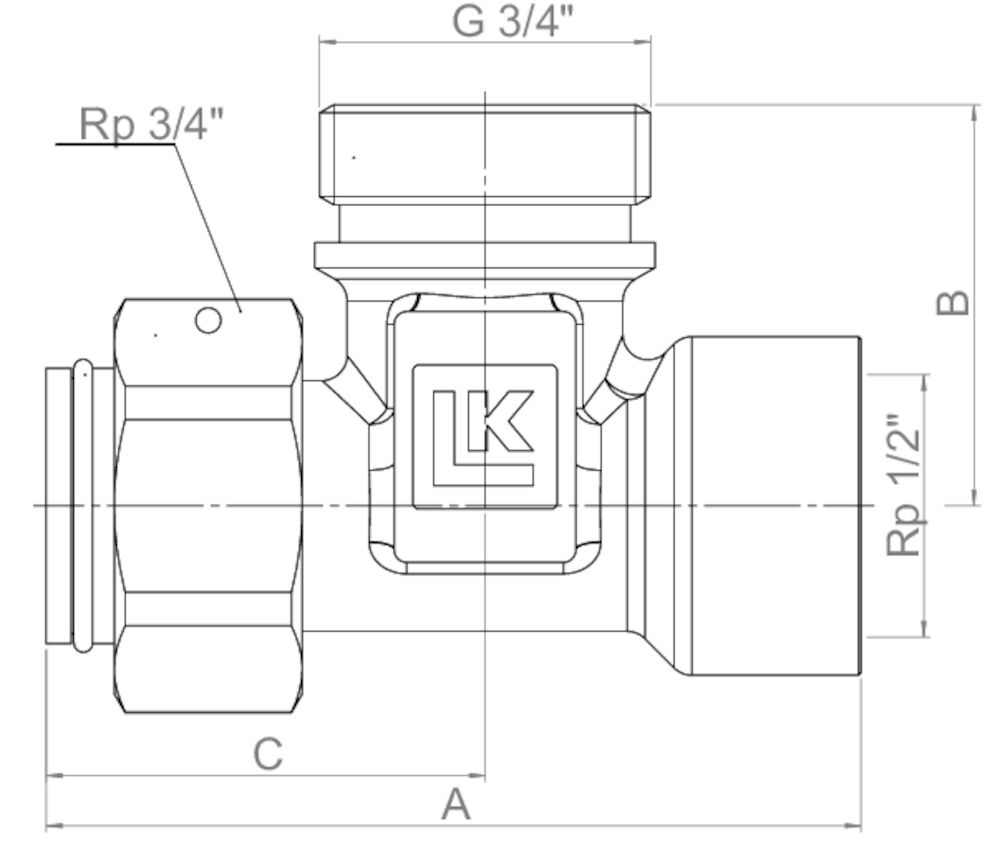

LK 936 - sisäkierre/ulkokierre/yhdistäjämutteri 1 artikel

Tuote	Koko	A mm	B mm	C mm	Paino (kg)	Mittapiirros	Tuotelista
090258	Rp ½” x G ¾” x Rp ¾” yhdistäjämutteri	65	32	35	0,2

Koko	Rp ½” x G ¾” x Rp ¾” yhdistäjämutteri
A mm	65
B mm	32
C mm	35
Paino (kg)	0,2
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK MultiConnections on sarja liittimiä asennuksen helpottamiseen.
Kiinteäkierteiset liitännät on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin (ei G 1”).

Tasaiset pinnat kannattaa tiivistää levytiivisteellä. Katso sopivat kuitutiivisteet lisävarusteista.

Tekniset tiedot

Käyttölämpötila:	Väh. -20 °C/enint. 120 °C
Suurin sallittu käyttöpaine:	1,6 MPa (16 bar)
Siirtoneste 1:	Vesi - Glykolia maks. 50%
Kierrestandardi:	Rp - sisäkierre, G - ulkokierre
Materiaali, venttiilipesä:	Sinkkikadon kestävä messinki EN 12165 CW625N

Dokumentit

Tuotetiedot

LK MultiConnection

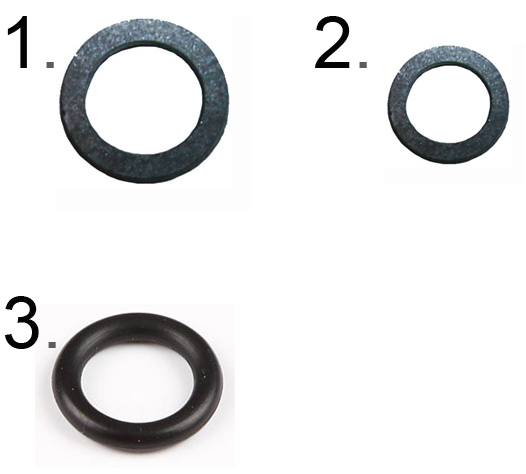

Varaosat ja lisävarusteet

Tuotenumero	Tuote	Numero kuvassa
013035	Tiiviste C4400 1”	1
013032	Tiiviste C4400 ¾”	2
012018	O-rengas G ¾”	3

Tuote	Koko	A mm	B mm	C mm	D mm	Paino (kg)
090090	G ¾” x Rp ½” x Rp ¾” yhdistäjämutteri x 2	70	52	35	32	0,2

Tuote

Koko

A mm

B mm

C mm

D mm

Paino (kg)

090090

G ¾” x Rp ½” x Rp ¾” yhdistäjämutteri x 2

0,2

Tuote	Koko	A mm	B mm	C mm	Paino (kg)
090091	G ¾” x Rp ¾” yhdistäjämutteri	60	32	30	0,2

Tuote

Koko

A mm

B mm

C mm

Paino (kg)

090091

G ¾” x Rp ¾” yhdistäjämutteri

0,2

Tuote	Koko	A mm	B mm	C mm	Paino (kg)
090092	G ¾” x Rp ¾” x Rp ¾” yhdistäjämutteri	65	32	30	0,2

Tuote

Koko

A mm

B mm

C mm

Paino (kg)

090092

G ¾” x Rp ¾” x Rp ¾” yhdistäjämutteri

0,2

Tuote	Koko	A mm	B mm	C mm	Paino (kg)
090257	G 1” x G 1” x Rp 1” yhdistäjämutteri	70	36	35	0,2

Tuote

Koko

A mm

B mm

C mm

Paino (kg)

090257

G 1” x G 1” x Rp 1” yhdistäjämutteri

0,2

Tuote	Koko	A mm	B mm	C mm	Paino (kg)
090258	Rp ½” x G ¾” x Rp ¾” yhdistäjämutteri	65	32	35	0,2

Tuote

Koko

A mm

B mm

C mm

Paino (kg)

090258

Rp ½” x G ¾” x Rp ¾” yhdistäjämutteri

0,2

Tuotenumero

Tuote

Numero kuvassa

013035

Tiiviste C4400 1”

013032

Tiiviste C4400 ¾”

012018

O-rengas G ¾”
