LK 522 FilterBall
LK 522 - sisäkierre 5 artikkelit

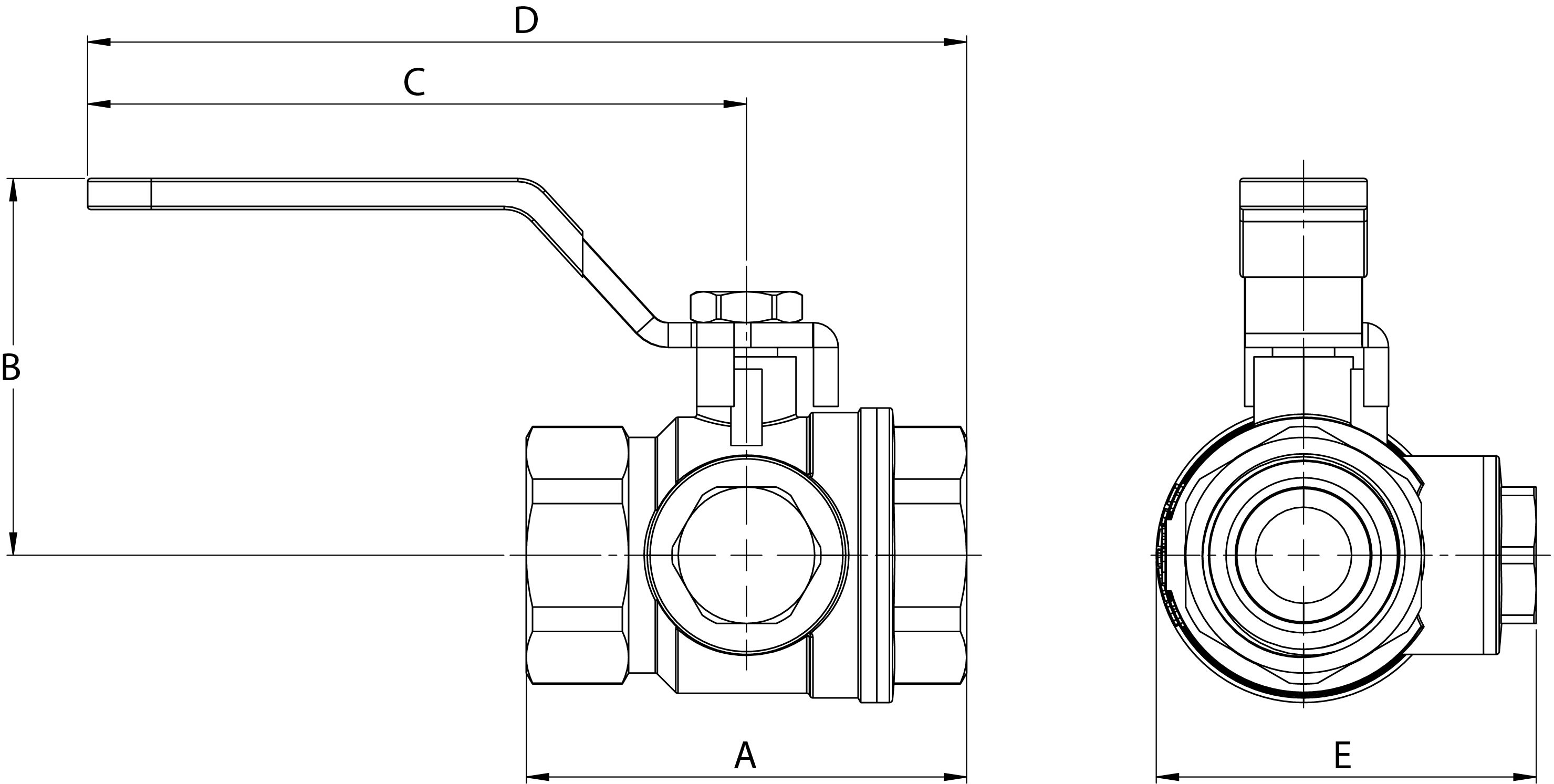

Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
182015 | Rp ¾" | 7,5 | 60 | 55 | 87 | 117 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,3 |
|
|
182016 | Rp 1" | 11,0 | 71 | 60 | 107 | 142 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,5 |
|
|
182017 | Rp 1¼" | 20,0 | 84 | 65 | 107 | 149 | 75 | Silmäkoko, suodatin: 0,7 mm | 0,9 |
|
|
182018 | Rp 1½" | 33,0 | 93 | 80 | 143 | 189 | 88 | Silmäkoko, suodatin: 0,7 mm | 1,3 |
|
|
182019 | Rp 2" | 55,0 | 119 | 90 | 143 | 203 | 105 | Silmäkoko, suodatin: 0,7 mm | 2,1 |
|
182015
Koko | Rp ¾" |
Kvs m³/h | 7,5 |
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,3 |
Mittapiirros | |
Tuotelista |
|
182016
Koko | Rp 1" |
Kvs m³/h | 11,0 |
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
182017
Koko | Rp 1¼" |
Kvs m³/h | 20,0 |
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
182018
Koko | Rp 1½" |
Kvs m³/h | 33,0 |
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 1,3 |
Mittapiirros | |
Tuotelista |
|
182019
Koko | Rp 2" |
Kvs m³/h | 55,0 |
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 2,1 |
Mittapiirros | |
Tuotelista |
|
Tuote 182015
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Tuote 182016
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Tuote 182017
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Tuote 182018
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Tuote 182019
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |

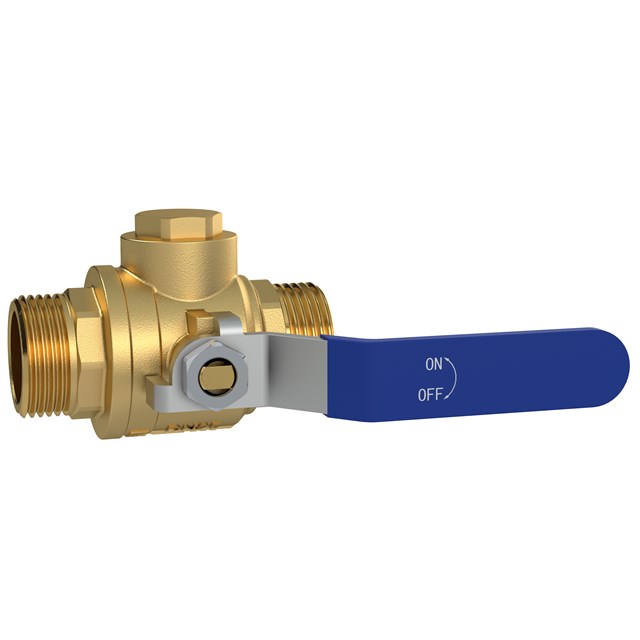

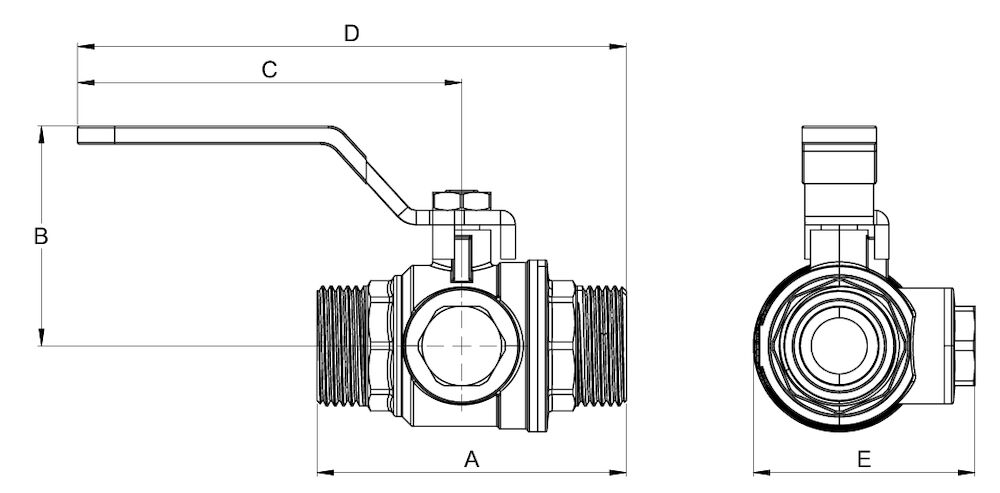

LK 522 - Ulkokierre 2 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
182432 | G ¾" | 5,0 | 74 | 55 | 87 | 126 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,4 |
|
|
182433 | G 1" | 10,0 | 85,5 | 60 | 107 | 153 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,6 |
|
182432
Koko | G ¾" |
Kvs m³/h | 5,0 |
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,4 |
Mittapiirros | |
Tuotelista |
|
182433
Koko | G 1" |
Kvs m³/h | 10,0 |
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
Tuote 182432
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Tuote 182433
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |

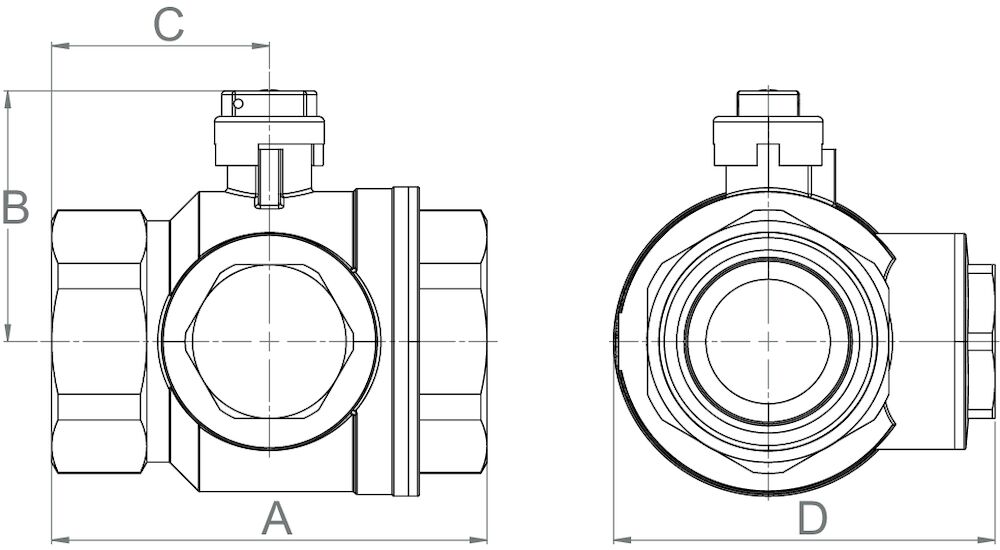

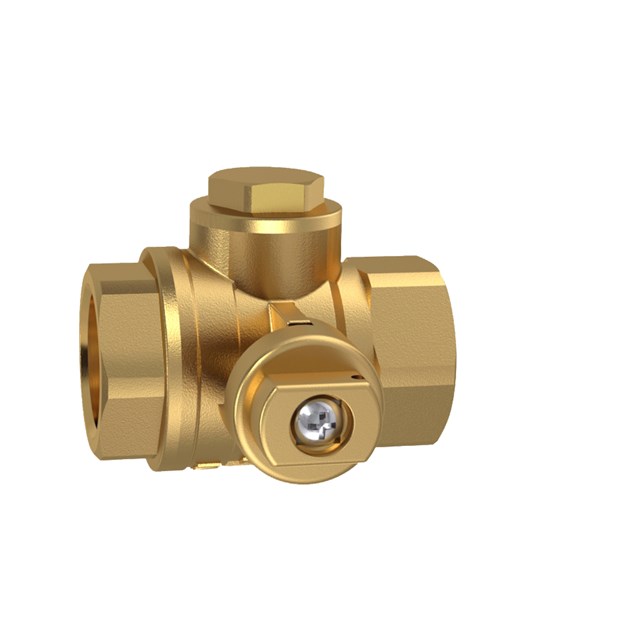

LK 522 ilman kahvaa - sisäkierre 6 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182337 | Rp ¾" | 5,0 | 60 | 42 | 30 | 51 | Silmäkoko, suodatin: 0,5 mm | 0,3 |
|
|
182338 | Rp 1" | 10,0 | 71 | 46 | 36 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,5 |
|
|
095382 | R 1¼" x Rp 1½" | 39 | 0,02 |
|
||||||
182339 | Rp 1¼" | 17,0 | 84 | 54 | 42 | 75 | Silmäkoko, suodatin: 0,5 mm | 0,9 |
|
|
182340 | Rp 1½" | 19,0 | 93 | 61 | 47 | 88 | Silmäkoko, suodatin: 0,5 mm | 1,3 |
|
|
182341 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
|
182337
Koko | Rp ¾" |
Kvs m³/h | 5,0 |
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,3 |
Mittapiirros | |
Tuotelista |
|
182338
Koko | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
095382
Koko | R 1¼" x Rp 1½" |
Kvs m³/h | |
A mm | 39 |
B mm | |
C mm | |
D mm | |
Lisätiedot | |
Paino (kg) | 0,02 |
Mittapiirros | |
Tuotelista |
|
182339
Koko | Rp 1¼" |
Kvs m³/h | 17,0 |
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
182340
Koko | Rp 1½" |
Kvs m³/h | 19,0 |
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 1,3 |
Mittapiirros | |
Tuotelista |
|
182341
Koko | Rp 2" |
Kvs m³/h | 21,0 |
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 2,1 |
Mittapiirros | |
Tuotelista |
|
Tuote 182337
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Tuote 182338
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Tuote 095382
A mm | 39 |
Tuote 182339
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Tuote 182340
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Tuote 182341
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |

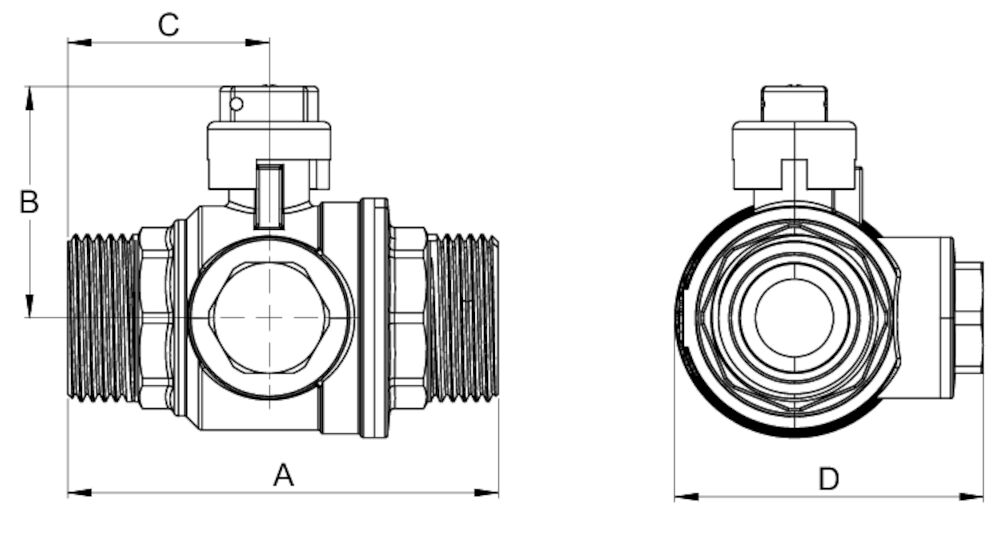

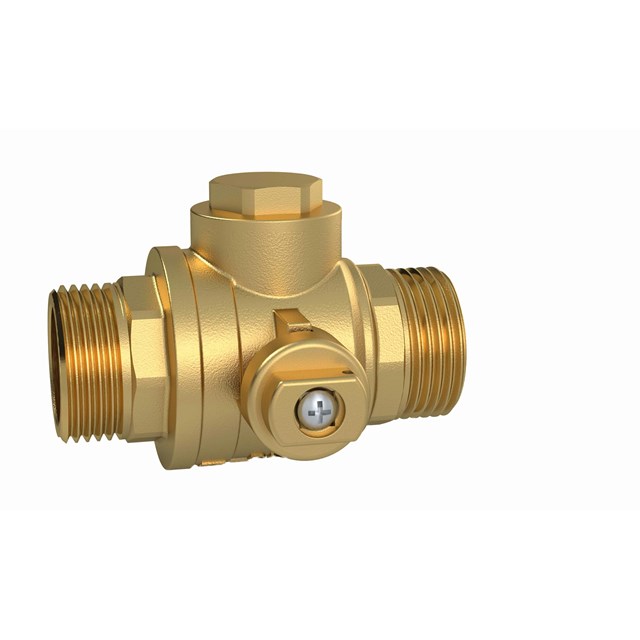

LK 522 ilman kahvaa - Ulkokierre 2 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182434 | G ¾" | 5,0 | 74 | 42 | 39 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,4 |
|
|
182435 | G 1" | 10,0 | 85,5 | 46 | 45,5 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,6 |
|
182434
Koko | G ¾" |
Kvs m³/h | 5,0 |
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,4 |
Mittapiirros | |
Tuotelista |
|
182435
Koko | G 1" |
Kvs m³/h | 10,0 |
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
Tuote 182434
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Tuote 182435
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Kuvaus

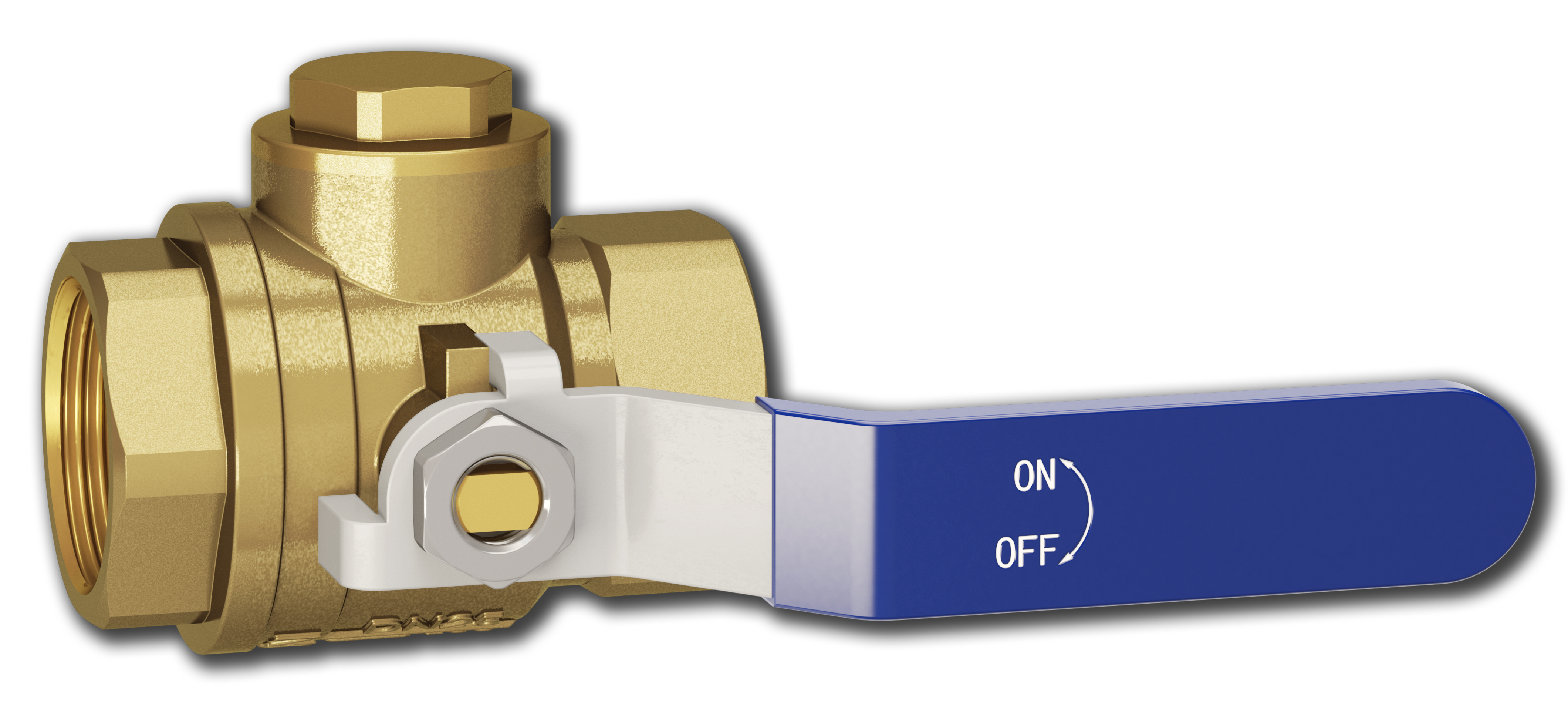

LK 522 FilterBall on palloventtiili, jossa on integroitu suodatin. Se soveltuu lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.
Suodatin on helppo puhdistaa. Sitä varten palloventtiili suljetaan, kansi irrotetaan ja suodatin poistetaan.
Venttiili on huoltovapaa, mutta kytkentä tulee tarkistaa säännöllisesti.
Tekniset tiedot
Käyttölämpötila: | Väh. -20 °C / enint. 120 °C |
Suurin sallittu käyttöpaine: | 1,6 MPa (16 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% |
Kierrestandardi: | ISO 228/1 |
Silmäkoko, suodatin: | 0,7 mm / 0,5 mm |
Materiaali, venttiilipesä: | Sinkkikadon kestävä messinki EN 12165 CW625N |
Silmäkoko, suodatin: | Ruostumatonta terästä |
Materiaali, kannen tiiviste: | EPDM |
Materiaali, tiiviste: | PTFE |
Akselitiiviste: | Kaksi O-rengasta, EPDM |

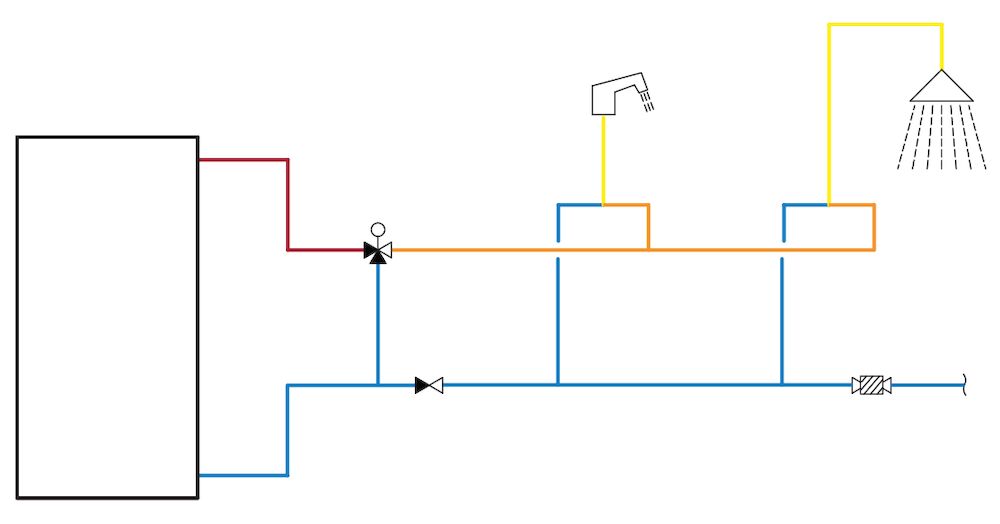

Käyttökohteet
Tekniset piirustukset

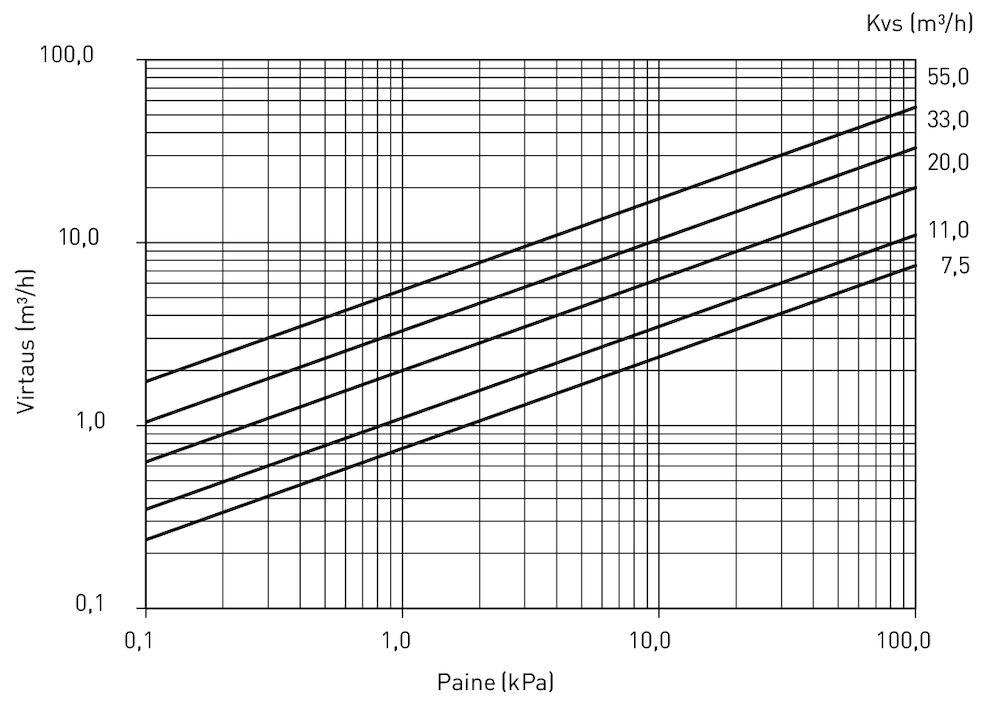

TEHOKÄYRÄT - 0,7 MM

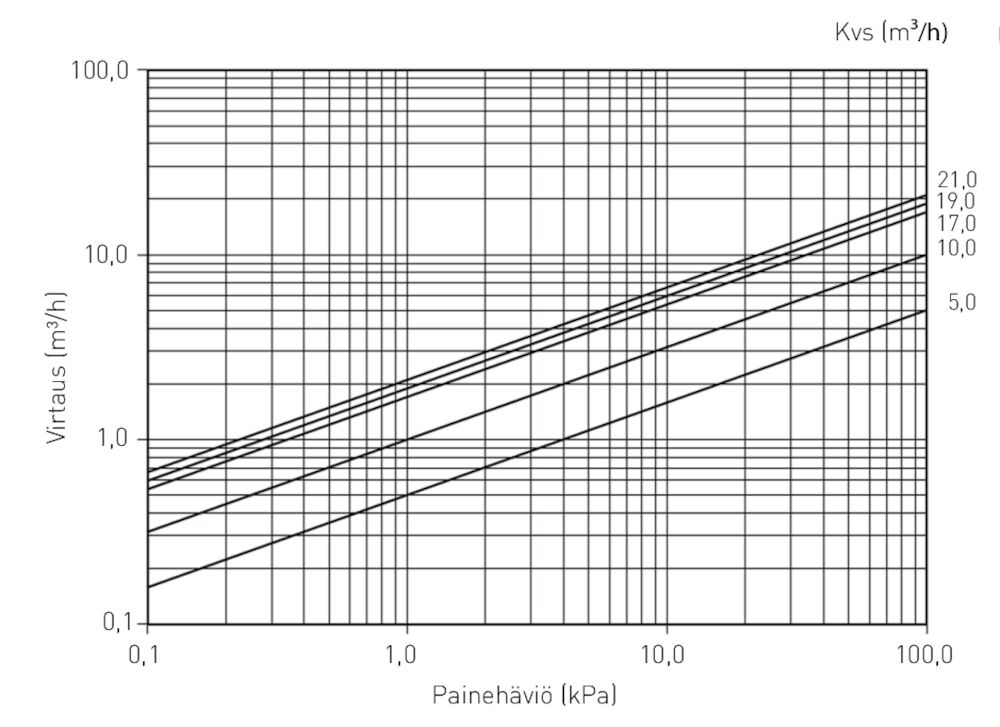

TEHOKÄYRÄT - 0,5 MM
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095414 | Suodatin ¾”, Silmäkoko: 0,7 mm | 1 |
095415 | Suodatin 1”, Silmäkoko: 0,7 mm | 1 |
095416 | Suodatin 1¼”, Silmäkoko: 0,7 mm | 1 |
095417 | Suodatin 1½”, Silmäkoko: 0,7 mm | 1 |
095418 | Suodatin 2”, Silmäkoko: 0,7 mm | 1 |
095419 | Suodatin ¾”, Silmäkoko: 0,5 mm | 1 |
095420 | Suodatin 1”, Silmäkoko: 0,5 mm | 1 |
095421 | Suodatin 2”, Silmäkoko: 0,5 mm | 1 |
095422 | Suodatin 1½”, Silmäkoko: 0,5 mm | 1 |
095423 | Suodatin 2”, Silmäkoko: 0,5 mm | 1 |
095425 | Lukkorengas / Clip ¾" | 2 |
095426 | Lukkorengas / Clip 1” | 2 |
095428 | Lukkorengas / Clip 1½” | 2 |
095427 | Lukkorengas / Clip 1¼” | 2 |
095429 | Lukkorengas / Clip 2” | 2 |
095437 | Kansi & O-rengas ¾” | 3 |
095438 | Kansi & O-rengas 1” | 3 |
095439 | Kansi & O-rengas 1¼” | 3 |
095440 | Kansi & O-rengas 1½” | 3 |
095441 | Kansi & O-rengas 2” | 3 |
Tekniset tiedot
Käyttölämpötila: | Väh. -20 °C / enint. 120 °C |
Suurin sallittu käyttöpaine: | 1,6 MPa (16 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% |
Kierrestandardi: | ISO 228/1 |
Silmäkoko, suodatin: | 0,7 mm / 0,5 mm |
Materiaali, venttiilipesä: | Sinkkikadon kestävä messinki EN 12165 CW625N |
Silmäkoko, suodatin: | Ruostumatonta terästä |
Materiaali, kannen tiiviste: | EPDM |
Materiaali, tiiviste: | PTFE |
Akselitiiviste: | Kaksi O-rengasta, EPDM |
LK 522 FilterBall on palloventtiili, jossa on integroitu suodatin. Se soveltuu lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.
TEHOKÄYRÄT - 0,7 MM
TEHOKÄYRÄT - 0,5 MM
LK 522 - sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
182015 | Rp ¾" | 7,5 | 60 | 55 | 87 | 117 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,3 |
182016 | Rp 1" | 11,0 | 71 | 60 | 107 | 142 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,5 |
182017 | Rp 1¼" | 20,0 | 84 | 65 | 107 | 149 | 75 | Silmäkoko, suodatin: 0,7 mm | 0,9 |
182018 | Rp 1½" | 33,0 | 93 | 80 | 143 | 189 | 88 | Silmäkoko, suodatin: 0,7 mm | 1,3 |
182019 | Rp 2" | 55,0 | 119 | 90 | 143 | 203 | 105 | Silmäkoko, suodatin: 0,7 mm | 2,1 |
LK 522 - Ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
182432 | G ¾" | 5,0 | 74 | 55 | 87 | 126 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,4 |
182433 | G 1" | 10,0 | 85,5 | 60 | 107 | 153 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,6 |
LK 522 ilman kahvaa - sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182337 | Rp ¾" | 5,0 | 60 | 42 | 30 | 51 | Silmäkoko, suodatin: 0,5 mm | 0,3 |
182338 | Rp 1" | 10,0 | 71 | 46 | 36 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,5 |
095382 | R 1¼" x Rp 1½" | 39 | 0,02 | |||||
182339 | Rp 1¼" | 17,0 | 84 | 54 | 42 | 75 | Silmäkoko, suodatin: 0,5 mm | 0,9 |
182340 | Rp 1½" | 19,0 | 93 | 61 | 47 | 88 | Silmäkoko, suodatin: 0,5 mm | 1,3 |
182341 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
LK 522 ilman kahvaa - Ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182434 | G ¾" | 5,0 | 74 | 42 | 39 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,4 |
182435 | G 1" | 10,0 | 85,5 | 46 | 45,5 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,6 |
Varaosat ja lisävarusteet
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095414 | Suodatin ¾”, Silmäkoko: 0,7 mm | 1 |
095415 | Suodatin 1”, Silmäkoko: 0,7 mm | 1 |
095416 | Suodatin 1¼”, Silmäkoko: 0,7 mm | 1 |
095417 | Suodatin 1½”, Silmäkoko: 0,7 mm | 1 |
095418 | Suodatin 2”, Silmäkoko: 0,7 mm | 1 |
095419 | Suodatin ¾”, Silmäkoko: 0,5 mm | 1 |
095420 | Suodatin 1”, Silmäkoko: 0,5 mm | 1 |
095421 | Suodatin 2”, Silmäkoko: 0,5 mm | 1 |
095422 | Suodatin 1½”, Silmäkoko: 0,5 mm | 1 |
095423 | Suodatin 2”, Silmäkoko: 0,5 mm | 1 |
095425 | Lukkorengas / Clip ¾" | 2 |
095426 | Lukkorengas / Clip 1” | 2 |
095428 | Lukkorengas / Clip 1½” | 2 |
095427 | Lukkorengas / Clip 1¼” | 2 |
095429 | Lukkorengas / Clip 2” | 2 |
095437 | Kansi & O-rengas ¾” | 3 |
095438 | Kansi & O-rengas 1” | 3 |
095439 | Kansi & O-rengas 1¼” | 3 |
095440 | Kansi & O-rengas 1½” | 3 |
095441 | Kansi & O-rengas 2” | 3 |
