LK 522 FilterBall Magnet

LK 522 FilterBall Magnet

  • Valmistettu sinkinkadonkestävästä messingistä (DZR)
  • Helposti puhdistettava suodatin
  • Neodyymimagneetti, 12 000 gaussia

LK 522 FilterBall Magnet on palloventtiili, jossa on integroitu magneetti metallihiukkasten keräämiseksi. Tuote soveltuu lämmitys ja jäähdytysjärjestelmiin. Suodatin ja magneetti ovat helposti puhdistettavia. ...

Lue lisää

LK 522 FilterBall Magnet

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

LK 522 Magnet - sisäkierre

LK 522 Magnet - sisäkierre 5 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182275 Rp 1" 10.0 71 60 107 142 61 Silmäkoko, suodatin: 0,7 mm 0.5
182276 Rp 1¼" 17.0 84 65 107 149 75 Silmäkoko, suodatin: 0,7 mm 0.9
182277 Rp 1½" 31.0 93 80 143 189 88 Silmäkoko, suodatin: 0,7 mm 1.3
182278 Rp 2" 43.0 119 90 143 203 105 Silmäkoko, suodatin: 0,7 mm 2.1
182274 Rp ¾" 5.0 60 55 87 117 51 Silmäkoko, suodatin: 0,7 mm 0.3

182275

Koko Rp 1"
Kvs m³/h 10.0
A mm 71
B mm 60
C mm 107
D mm 142
E mm 61
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 0.5
Mittapiirros
Tuotelista

182276

Koko Rp 1¼"
Kvs m³/h 17.0
A mm 84
B mm 65
C mm 107
D mm 149
E mm 75
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 0.9
Mittapiirros
Tuotelista

182277

Koko Rp 1½"
Kvs m³/h 31.0
A mm 93
B mm 80
C mm 143
D mm 189
E mm 88
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 1.3
Mittapiirros
Tuotelista

182278

Koko Rp 2"
Kvs m³/h 43.0
A mm 119
B mm 90
C mm 143
D mm 203
E mm 105
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 2.1
Mittapiirros
Tuotelista

182274

Koko Rp ¾"
Kvs m³/h 5.0
A mm 60
B mm 55
C mm 87
D mm 117
E mm 51
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 0.3
Mittapiirros
Tuotelista
LK 522 Magnet - ulkokierre

LK 522 Magnet - ulkokierre 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182436 G ¾" 4.5 74 55 87 126 51 Silmäkoko, suodatin: 0,7 mm 0.4
182437 G 1" 9.0 85,5 60 107 153 61 Silmäkoko, suodatin: 0,7 mm 0.6

182436

Koko G ¾"
Kvs m³/h 4.5
A mm 74
B mm 55
C mm 87
D mm 126
E mm 51
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 0.4
Mittapiirros
Tuotelista

182437

Koko G 1"
Kvs m³/h 9.0
A mm 85,5
B mm 60
C mm 107
D mm 153
E mm 61
Lisätiedot Silmäkoko, suodatin: 0,7 mm
Paino (kg) 0.6
Mittapiirros
Tuotelista
LK 522 Magnet, ilman kahvaa - sisäkierre

LK 522 Magnet, ilman kahvaa - sisäkierre 5 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182342 Rp ¾" 4.5 60 42 30 51 Silmäkoko, suodatin: 0,5 mm 0.3
182343 Rp 1" 9.0 71 46 36 61 Silmäkoko, suodatin: 0,5 mm 0.5
182344 Rp 1¼" 16.0 84 54 42 75 Silmäkoko, suodatin: 0,5 mm 0.9
182345 Rp 1½" 19.0 93 61 47 88 Silmäkoko, suodatin: 0,5 mm 1.3
182346 Rp 2" 21.0 119 69 60 105 Silmäkoko, suodatin: 0,5 mm 2.1

182342

Koko Rp ¾"
Kvs m³/h 4.5
A mm 60
B mm 42
C mm 30
D mm 51
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 0.3
Mittapiirros
Tuotelista

182343

Koko Rp 1"
Kvs m³/h 9.0
A mm 71
B mm 46
C mm 36
D mm 61
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 0.5
Mittapiirros
Tuotelista

182344

Koko Rp 1¼"
Kvs m³/h 16.0
A mm 84
B mm 54
C mm 42
D mm 75
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 0.9
Mittapiirros
Tuotelista

182345

Koko Rp 1½"
Kvs m³/h 19.0
A mm 93
B mm 61
C mm 47
D mm 88
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 1.3
Mittapiirros
Tuotelista

182346

Koko Rp 2"
Kvs m³/h 21.0
A mm 119
B mm 69
C mm 60
D mm 105
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 2.1
Mittapiirros
Tuotelista
LK 522 Magnet, ilman kahvaa - ulkokierre

LK 522 Magnet, ilman kahvaa - ulkokierre 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182438 G ¾" 4.5 74 42 39 61 Silmäkoko, suodatin: 0,5 mm 0.4
182439 G 1" 9.0 85,5 46 45,5 61 Silmäkoko, suodatin: 0,5 mm 0.6

182438

Koko G ¾"
Kvs m³/h 4.5
A mm 74
B mm 42
C mm 39
D mm 61
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 0.4
Mittapiirros
Tuotelista

182439

Koko G 1"
Kvs m³/h 9.0
A mm 85,5
B mm 46
C mm 45,5
D mm 61
Lisätiedot Silmäkoko, suodatin: 0,5 mm
Paino (kg) 0.6
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 522 FilterBall Magnet on palloventtiili, jossa on integroitu magneetti metallihiukkasten keräämiseksi. Tuote soveltuu lämmitys ja jäähdytysjärjestelmiin.

Suodatin ja magneetti ovat helposti puhdistettavia. Sitä varten palloventtiili suljetaan, kansi irrotetaan ja magneetti ja suodatin poistetaan.

Venttiili on huoltovapaa, mutta kytkentä tulee tarkistaa säännöllisesti.

Tekniset tiedot

Suurin sallittu käyttöpaine: 1,6 MPa (16 bar)
Käyttölämpötila: Väh. -20 °C / enint. 120 °C
Silmäkoko, suodatin: 0,7 mm / 0,5 mm
Kierrestandardi: ISO 228/1
Siirtoneste: Vesi - Glykolia maks. 50%
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Silmäkoko, suodatin: Ruostumatonta terästä
Materiaali, tiiviste: PTFE
Materiaali, kannen tiiviste: EPDM
Materiaali, magneetti: Neodyymi

Käyttökohteet

LK 522 FilterBall Magnet

Tekniset piirustukset

LK 522 FilterBall Magnet

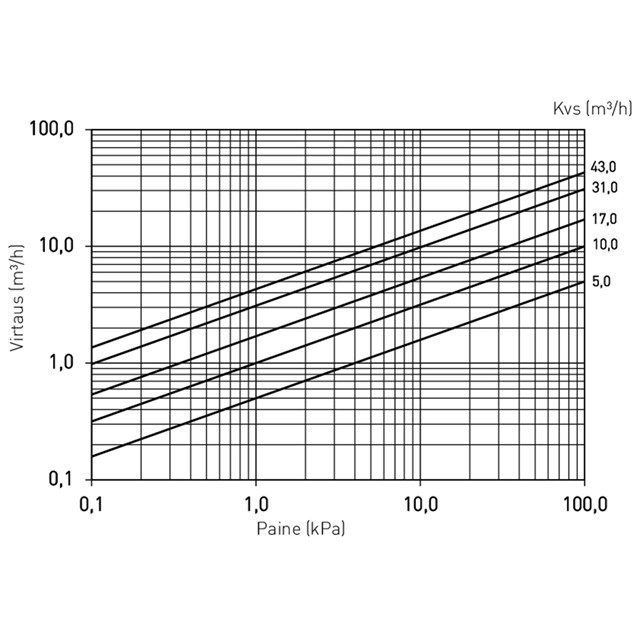

TEHOKÄYRÄT - 0,7 MM

LK 522 FilterBall Magnet

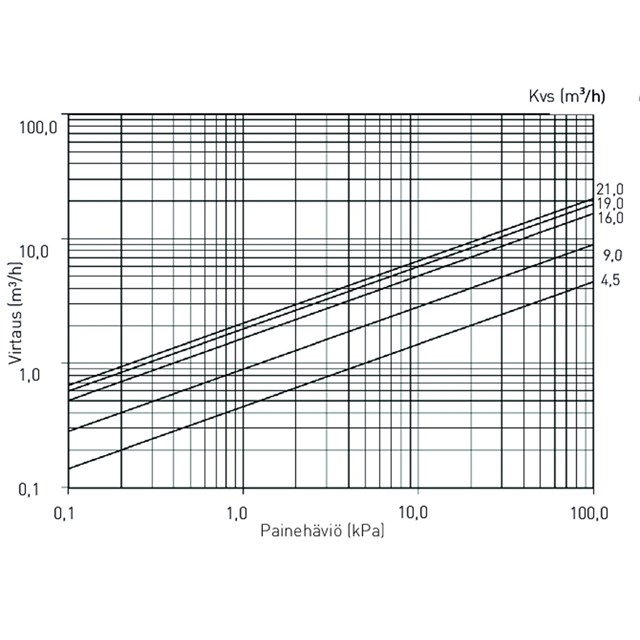

TEHOKÄYRÄT - 0,5 MM

Dokumentit

Tuotetiedot

LK 522 FilterBall Magnet

522 FilterBall Magnet - Instruction_248174

CE Declaration of Conformity - 520_521_522_525_548_550_551_924.pdf

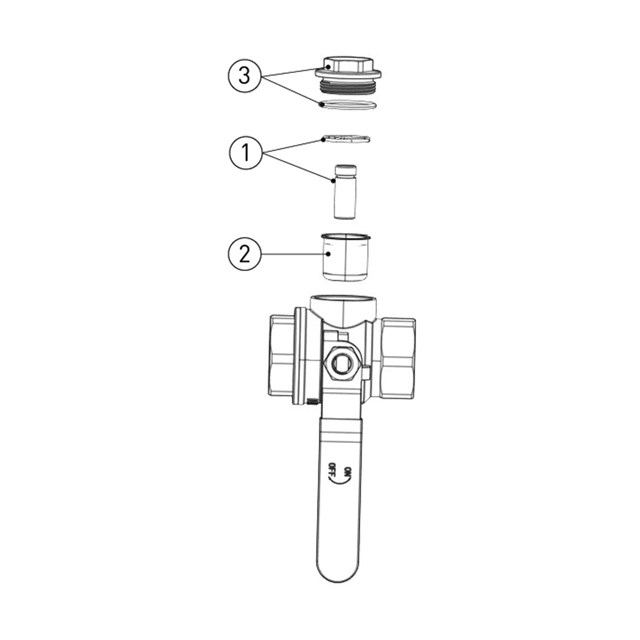

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
095355 522 ¾” magneetti, lukkorengas 1
095356 522 1” magneetti, lukkorengas 1
095357 522 1¼” magneetti, lukkorengas 1
095358 522 1½” magneetti, lukkorengas 1
095359 522 2” magneetti, lukkorengas 1
095414 Suodatin ¾”, Silmäkoko: 0,7 mm 2
095415 Suodatin 1”, Silmäkoko: 0,7 mm 2
095417 Suodatin 1½”, Silmäkoko: 0,7 mm 2
095416 Suodatin 1¼”, Silmäkoko: 0,7 mm 2
095418 Suodatin 2”, Silmäkoko: 0,7 mm 2
095419 Suodatin ¾”, Silmäkoko: 0,5 mm 2
095421 Suodatin 2”, Silmäkoko: 0,5 mm 2
095420 Suodatin 1”, Silmäkoko: 0,5 mm 2
095422 Suodatin 1½”, Silmäkoko: 0,5 mm 2
095423 Suodatin 2”, Silmäkoko: 0,5 mm 2
095437 Kansi & O-rengas ¾” 3
095438 Kansi & O-rengas 1” 3
095439 Kansi & O-rengas 1¼” 3
095440 Kansi & O-rengas 1½” 3
095441 Kansi & O-rengas 2” 3
