LK 522 FilterBall Magnet
LK 522 Magnet - sisäkierre 5 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
182274 | Rp ¾" | 5,0 | 60 | 55 | 87 | 117 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,3 |
|
|
182275 | Rp 1" | 10,0 | 71 | 60 | 107 | 142 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,5 |
|
|
182276 | Rp 1¼" | 17,0 | 84 | 65 | 107 | 149 | 75 | Silmäkoko, suodatin: 0,7 mm | 0,9 |
|
|
182277 | Rp 1½" | 31,0 | 93 | 80 | 143 | 189 | 88 | Silmäkoko, suodatin: 0,7 mm | 1,3 |
|
|
182278 | Rp 2" | 43,0 | 119 | 90 | 143 | 203 | 105 | Silmäkoko, suodatin: 0,7 mm | 2,1 |
|
182274
Koko | Rp ¾" |
Kvs m³/h | 5,0 |
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,3 |
Mittapiirros | |
Tuotelista |
|
182275
Koko | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
182276
Koko | Rp 1¼" |
Kvs m³/h | 17,0 |
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
182277
Koko | Rp 1½" |
Kvs m³/h | 31,0 |
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 1,3 |
Mittapiirros | |
Tuotelista |
|
182278
Koko | Rp 2" |
Kvs m³/h | 43,0 |
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 2,1 |
Mittapiirros | |
Tuotelista |
|
Tuote 182274
A mm | 60 |
B mm | 55 |
C mm | 87 |
D mm | 117 |
E mm | 51 |
Tuote 182275
A mm | 71 |
B mm | 60 |
C mm | 107 |
D mm | 142 |
E mm | 61 |
Tuote 182276
A mm | 84 |
B mm | 65 |
C mm | 107 |
D mm | 149 |
E mm | 75 |
Tuote 182277
A mm | 93 |
B mm | 80 |
C mm | 143 |
D mm | 189 |
E mm | 88 |
Tuote 182278
A mm | 119 |
B mm | 90 |
C mm | 143 |
D mm | 203 |
E mm | 105 |
LK 522 Magnet - ulkokierre 2 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
182436 | G ¾" | 4,5 | 74 | 55 | 87 | 126 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,4 |
|
|
182437 | G 1" | 9,0 | 85,5 | 60 | 107 | 153 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,6 |
|
182436
Koko | G ¾" |
Kvs m³/h | 4,5 |
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,4 |
Mittapiirros | |
Tuotelista |
|
182437
Koko | G 1" |
Kvs m³/h | 9,0 |
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,7 mm |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
Tuote 182436
A mm | 74 |
B mm | 55 |
C mm | 87 |
D mm | 126 |
E mm | 51 |
Tuote 182437
A mm | 85,5 |
B mm | 60 |
C mm | 107 |
D mm | 153 |
E mm | 61 |
LK 522 Magnet, ilman kahvaa - sisäkierre 6 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182341 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
|
|
182342 | Rp ¾" | 4,5 | 60 | 42 | 30 | 51 | Silmäkoko, suodatin: 0,5 mm | 0,3 |
|
|
182343 | Rp 1" | 9,0 | 71 | 46 | 36 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,5 |
|
|
182344 | Rp 1¼" | 16,0 | 84 | 54 | 42 | 75 | Silmäkoko, suodatin: 0,5 mm | 0,9 |
|
|
182345 | Rp 1½" | 19,0 | 93 | 61 | 47 | 88 | Silmäkoko, suodatin: 0,5 mm | 1,3 |
|
|
182346 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
|
182341
Koko | Rp 2" |
Kvs m³/h | 21,0 |
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 2,1 |
Mittapiirros | |
Tuotelista |
|
182342
Koko | Rp ¾" |
Kvs m³/h | 4,5 |
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,3 |
Mittapiirros | |
Tuotelista |
|
182343
Koko | Rp 1" |
Kvs m³/h | 9,0 |
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
182344
Koko | Rp 1¼" |
Kvs m³/h | 16,0 |
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
182345
Koko | Rp 1½" |
Kvs m³/h | 19,0 |
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 1,3 |
Mittapiirros | |
Tuotelista |
|
182346
Koko | Rp 2" |
Kvs m³/h | 21,0 |
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 2,1 |
Mittapiirros | |
Tuotelista |
|
Tuote 182341
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
Tuote 182342
A mm | 60 |
B mm | 42 |
C mm | 30 |
D mm | 51 |
Tuote 182343
A mm | 71 |
B mm | 46 |
C mm | 36 |
D mm | 61 |
Tuote 182344
A mm | 84 |
B mm | 54 |
C mm | 42 |
D mm | 75 |
Tuote 182345
A mm | 93 |
B mm | 61 |
C mm | 47 |
D mm | 88 |
Tuote 182346
A mm | 119 |
B mm | 69 |
C mm | 60 |
D mm | 105 |
LK 522 Magnet, ilman kahvaa - ulkokierre 2 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182438 | G ¾" | 4,5 | 74 | 42 | 39 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,4 |
|
|
182439 | G 1" | 9,0 | 85,5 | 46 | 45,5 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,6 |
|
182438
Koko | G ¾" |
Kvs m³/h | 4,5 |
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,4 |
Mittapiirros | |
Tuotelista |
|
182439
Koko | G 1" |
Kvs m³/h | 9,0 |
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Lisätiedot | Silmäkoko, suodatin: 0,5 mm |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
Tuote 182438
A mm | 74 |
B mm | 42 |
C mm | 39 |
D mm | 61 |
Tuote 182439
A mm | 85,5 |
B mm | 46 |
C mm | 45,5 |
D mm | 61 |
Kuvaus
LK 522 FilterBall Magnet on palloventtiili, jossa on integroitu magneetti metallihiukkasten keräämiseksi. Tuote soveltuu lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.
Suodatin ja magneetti ovat helposti puhdistettavia. Sitä varten palloventtiili suljetaan, kansi irrotetaan ja magneetti ja suodatin poistetaan.
Venttiili on huoltovapaa, mutta kytkentä tulee tarkistaa säännöllisesti.
Tekniset tiedot
Käyttölämpötila: | Väh. -20 °C / enint. 120 °C |
Suurin sallittu käyttöpaine: | 1,6 MPa (16 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% |
Kierrestandardi: | ISO 228/1 |
Silmäkoko, suodatin: | 0,7 mm / 0,5 mm |
Materiaali, venttiilipesä: | Sinkkikadon kestävä messinki EN 12165 CW625N |
Silmäkoko, suodatin: | Ruostumatonta terästä |
Muuta: | Materiaali, magneetti: Neodyymi |
Materiaali, kannen tiiviste: | EPDM |
Materiaali, tiiviste: | PTFE |
Akselitiiviste: | Kaksi O-rengasta, EPDM |
Käyttökohteet
Tekniset piirustukset
TEHOKÄYRÄT - 0,7 MM

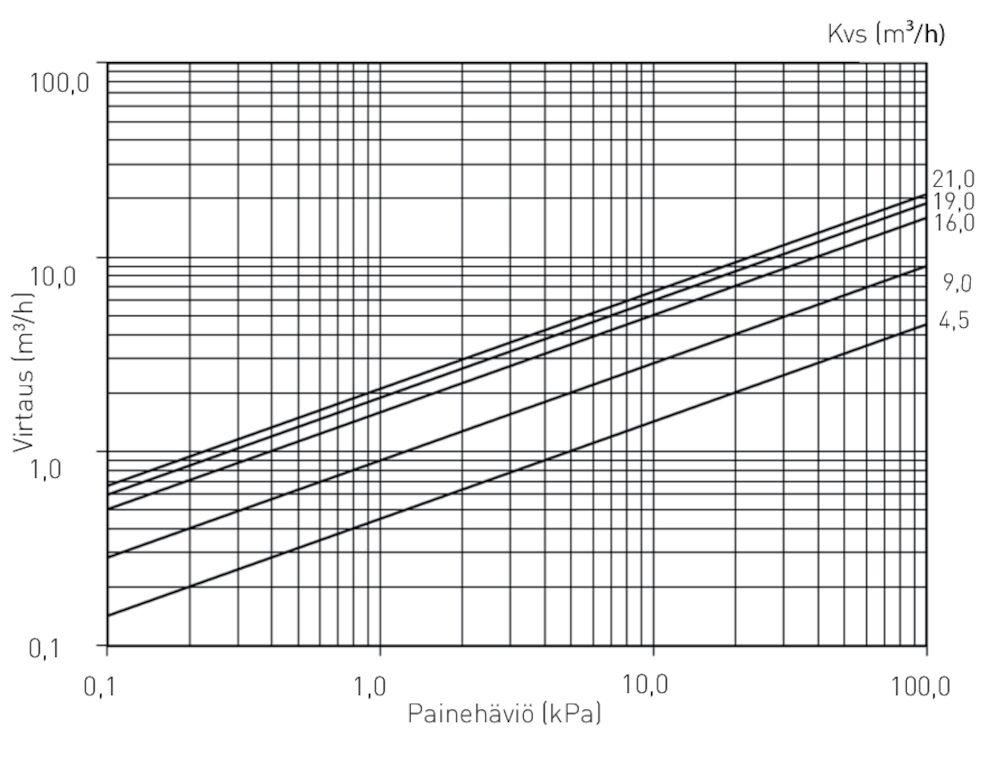

TEHOKÄYRÄT - 0,5 MM
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095355 | 522 ¾” magneetti, lukkorengas | 1 |
095356 | 522 1” magneetti, lukkorengas | 1 |
095357 | 522 1¼” magneetti, lukkorengas | 1 |
095358 | 522 1½” magneetti, lukkorengas | 1 |
095359 | 522 2” magneetti, lukkorengas | 1 |
095414 | Suodatin ¾”, Silmäkoko: 0,7 mm | 2 |
095415 | Suodatin 1”, Silmäkoko: 0,7 mm | 2 |
095416 | Suodatin 1¼”, Silmäkoko: 0,7 mm | 2 |
095417 | Suodatin 1½”, Silmäkoko: 0,7 mm | 2 |
095418 | Suodatin 2”, Silmäkoko: 0,7 mm | 2 |
095419 | Suodatin ¾”, Silmäkoko: 0,5 mm | 2 |
095420 | Suodatin 1”, Silmäkoko: 0,5 mm | 2 |
095421 | Suodatin 2”, Silmäkoko: 0,5 mm | 2 |
095422 | Suodatin 1½”, Silmäkoko: 0,5 mm | 2 |
095423 | Suodatin 2”, Silmäkoko: 0,5 mm | 2 |
095437 | Kansi & O-rengas ¾” | 3 |
095438 | Kansi & O-rengas 1” | 3 |
095439 | Kansi & O-rengas 1¼” | 3 |
095440 | Kansi & O-rengas 1½” | 3 |
095441 | Kansi & O-rengas 2” | 3 |
Tekniset tiedot
Käyttölämpötila: | Väh. -20 °C / enint. 120 °C |
Suurin sallittu käyttöpaine: | 1,6 MPa (16 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% |
Kierrestandardi: | ISO 228/1 |
Silmäkoko, suodatin: | 0,7 mm / 0,5 mm |
Materiaali, venttiilipesä: | Sinkkikadon kestävä messinki EN 12165 CW625N |
Silmäkoko, suodatin: | Ruostumatonta terästä |
Muuta: | Materiaali, magneetti: Neodyymi |
Materiaali, kannen tiiviste: | EPDM |
Materiaali, tiiviste: | PTFE |
Akselitiiviste: | Kaksi O-rengasta, EPDM |
LK 522 FilterBall Magnet on palloventtiili, jossa on integroitu magneetti metallihiukkasten keräämiseksi. Tuote soveltuu lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.
TEHOKÄYRÄT - 0,7 MM
TEHOKÄYRÄT - 0,5 MM
LK 522 Magnet - sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
182274 | Rp ¾" | 5,0 | 60 | 55 | 87 | 117 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,3 |
182275 | Rp 1" | 10,0 | 71 | 60 | 107 | 142 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,5 |
182276 | Rp 1¼" | 17,0 | 84 | 65 | 107 | 149 | 75 | Silmäkoko, suodatin: 0,7 mm | 0,9 |
182277 | Rp 1½" | 31,0 | 93 | 80 | 143 | 189 | 88 | Silmäkoko, suodatin: 0,7 mm | 1,3 |
182278 | Rp 2" | 43,0 | 119 | 90 | 143 | 203 | 105 | Silmäkoko, suodatin: 0,7 mm | 2,1 |
LK 522 Magnet - ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
182436 | G ¾" | 4,5 | 74 | 55 | 87 | 126 | 51 | Silmäkoko, suodatin: 0,7 mm | 0,4 |
182437 | G 1" | 9,0 | 85,5 | 60 | 107 | 153 | 61 | Silmäkoko, suodatin: 0,7 mm | 0,6 |
LK 522 Magnet, ilman kahvaa - sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182341 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
182342 | Rp ¾" | 4,5 | 60 | 42 | 30 | 51 | Silmäkoko, suodatin: 0,5 mm | 0,3 |
182343 | Rp 1" | 9,0 | 71 | 46 | 36 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,5 |
182344 | Rp 1¼" | 16,0 | 84 | 54 | 42 | 75 | Silmäkoko, suodatin: 0,5 mm | 0,9 |
182345 | Rp 1½" | 19,0 | 93 | 61 | 47 | 88 | Silmäkoko, suodatin: 0,5 mm | 1,3 |
182346 | Rp 2" | 21,0 | 119 | 69 | 60 | 105 | Silmäkoko, suodatin: 0,5 mm | 2,1 |
LK 522 Magnet, ilman kahvaa - ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182438 | G ¾" | 4,5 | 74 | 42 | 39 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,4 |
182439 | G 1" | 9,0 | 85,5 | 46 | 45,5 | 61 | Silmäkoko, suodatin: 0,5 mm | 0,6 |

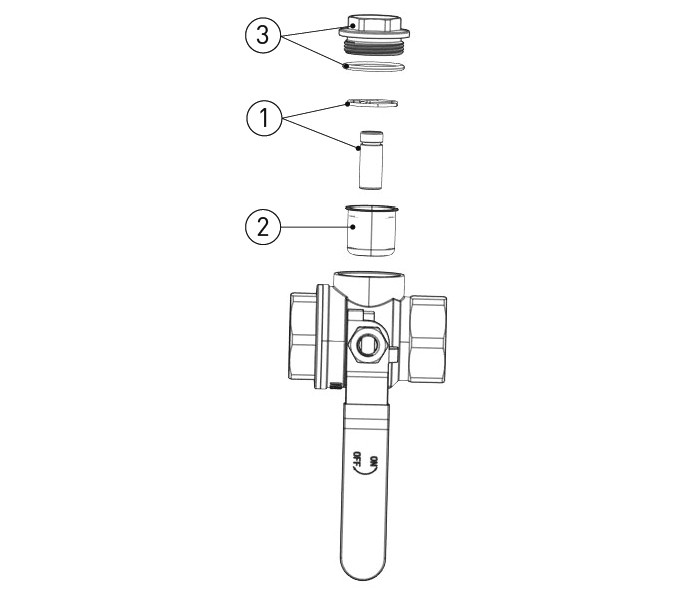

Varaosat ja lisävarusteet
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095355 | 522 ¾” magneetti, lukkorengas | 1 |
095356 | 522 1” magneetti, lukkorengas | 1 |
095357 | 522 1¼” magneetti, lukkorengas | 1 |
095358 | 522 1½” magneetti, lukkorengas | 1 |
095359 | 522 2” magneetti, lukkorengas | 1 |
095414 | Suodatin ¾”, Silmäkoko: 0,7 mm | 2 |
095415 | Suodatin 1”, Silmäkoko: 0,7 mm | 2 |
095416 | Suodatin 1¼”, Silmäkoko: 0,7 mm | 2 |
095417 | Suodatin 1½”, Silmäkoko: 0,7 mm | 2 |
095418 | Suodatin 2”, Silmäkoko: 0,7 mm | 2 |
095419 | Suodatin ¾”, Silmäkoko: 0,5 mm | 2 |
095420 | Suodatin 1”, Silmäkoko: 0,5 mm | 2 |
095421 | Suodatin 2”, Silmäkoko: 0,5 mm | 2 |
095422 | Suodatin 1½”, Silmäkoko: 0,5 mm | 2 |
095423 | Suodatin 2”, Silmäkoko: 0,5 mm | 2 |
095437 | Kansi & O-rengas ¾” | 3 |
095438 | Kansi & O-rengas 1” | 3 |
095439 | Kansi & O-rengas 1¼” | 3 |
095440 | Kansi & O-rengas 1½” | 3 |
095441 | Kansi & O-rengas 2” | 3 |
