LK HydronicGroup H/C 125 DN 25

LK HydronicGroup H/C 125 DN 25

  • Sekä jäähdytys- että lämmityssovelluksiin
  • Korroosionkestävä katoforeesikäsitelty putki
  • Helppo täydentää säätöautomatiikalla

LK HydronicGroup H/C 125 DN 25 on täydellinen pumppuryhmä, joka sopii lämmitys- ja jäähdytysjärjestelmään, johon halutaan suorasyöttö tai shunttiin kytketty syöttö. Se koostuu erittäin tehokkaasta kiertopumpust...

Lue lisää

LK HydronicGroup H/C 125 DN 25

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

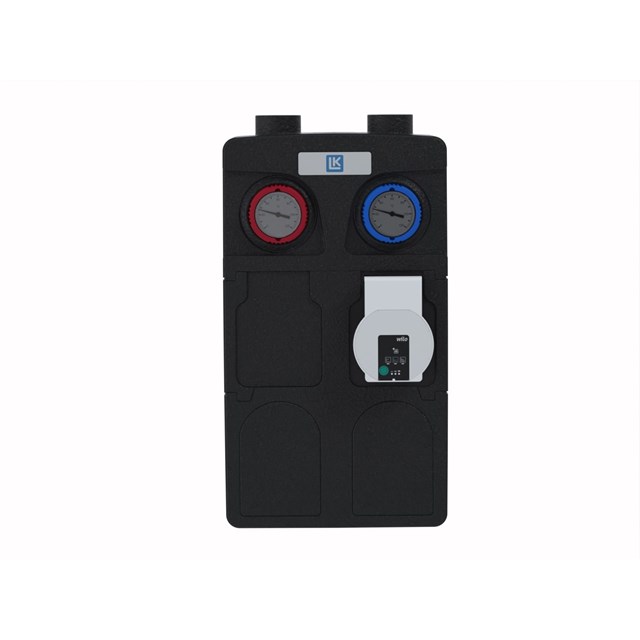

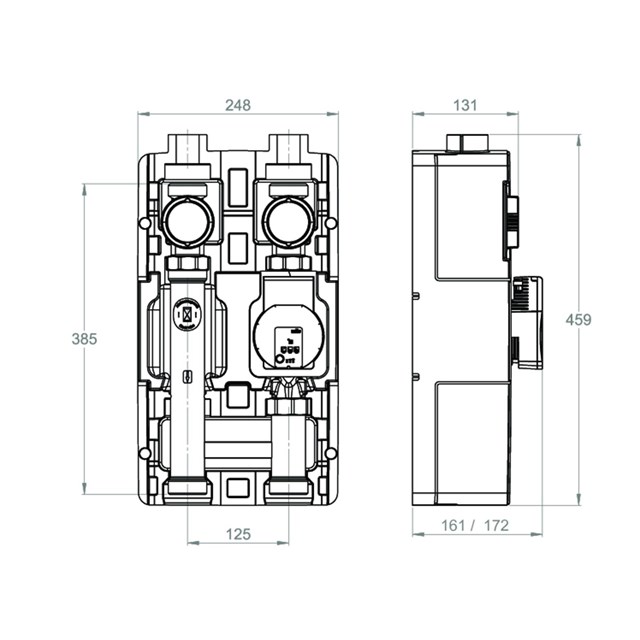

LK 861 H/C 125 DN 25 - Suora syöttö

LK 861 H/C 125 DN 25 - Suora syöttö 2 artikkelit

Tuote Koko DN Jännite Paino (kg) Tuotelista
396427 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.1
396428 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 5.3

396427

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Jännite 230 VAC, 50/60 Hz
Paino (kg) 5.1
Tuotelista

396428

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Jännite 230 VAC, 50/60 Hz
Paino (kg) 5.3
Tuotelista

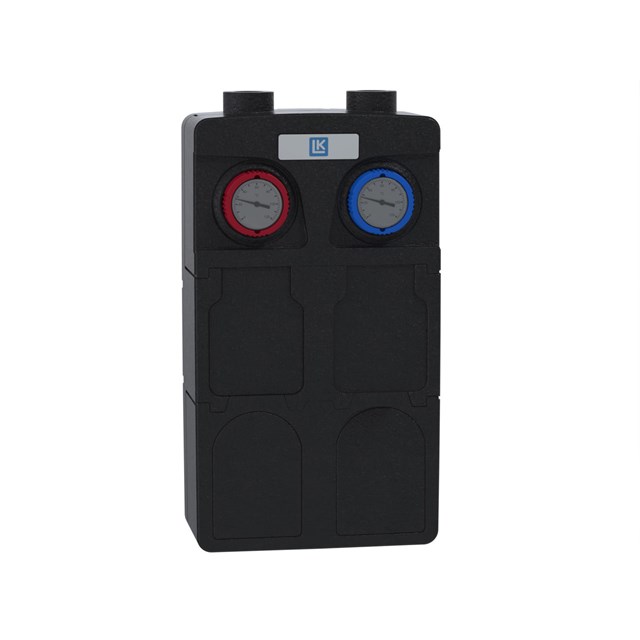

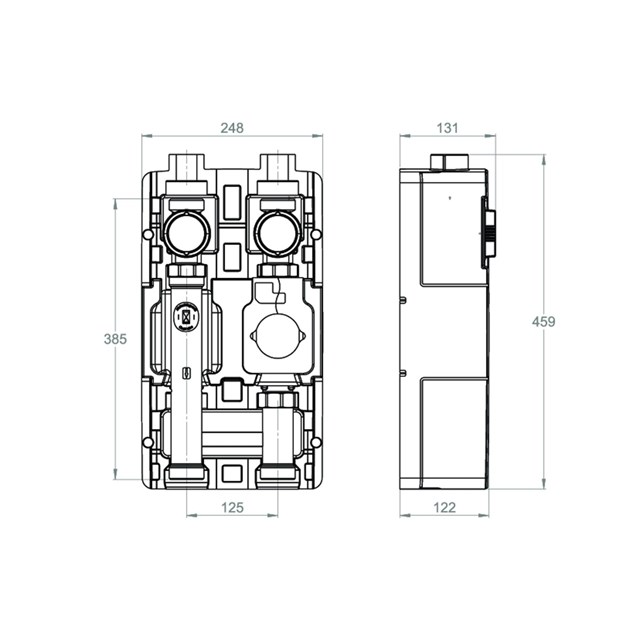

LK 861 H/C 125 DN 25 - Suora syöttö ilman pumppua

LK 861 H/C 125 DN 25 - Suora syöttö ilman pumppua 1 artikel

Tuote Koko DN Jännite Paino (kg) Tuotelista
396200 G 1½" / Rp 1" x G 1½" DN 25 230 VAC, 50/60 Hz 3.3

396200

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Jännite 230 VAC, 50/60 Hz
Paino (kg) 3.3
Tuotelista

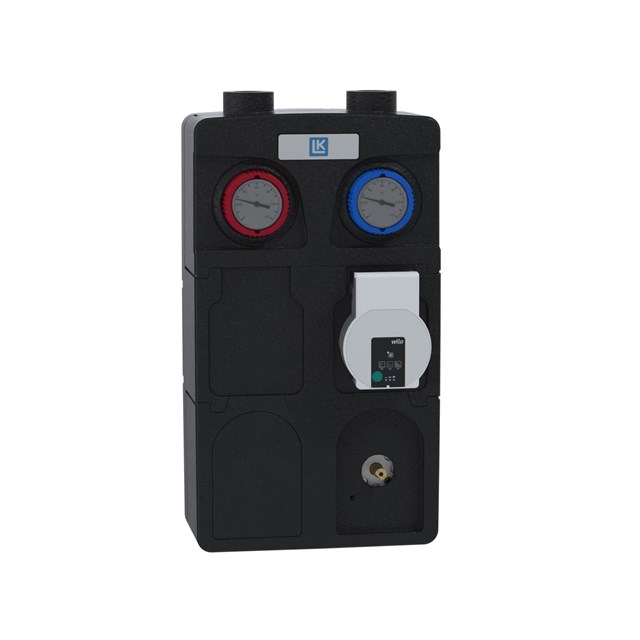

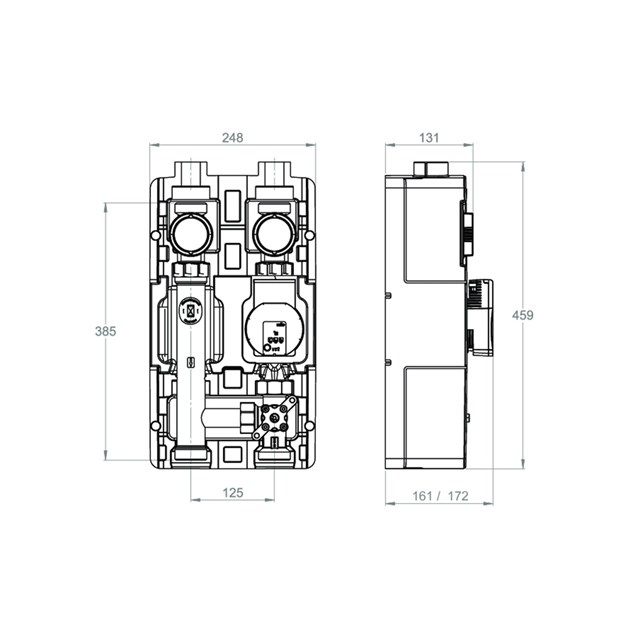

LK 862 H/C 125 DN 25 - Sekoitusventtiili

LK 862 H/C 125 DN 25 - Sekoitusventtiili 2 artikkelit

Tuote Koko DN Kvs m³/h Jännite Paino (kg) Tuotelista
396425 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 5.8
396426 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 5.8

396425

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Jännite 230 VAC, 50/60 Hz
Paino (kg) 5.8
Tuotelista

396426

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Jännite 230 VAC, 50/60 Hz
Paino (kg) 5.8
Tuotelista

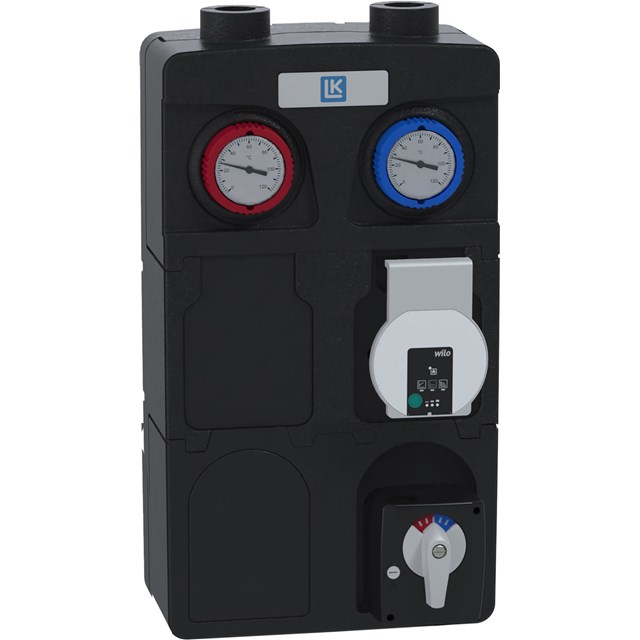

LK 862 H/C 125 DN 25 - Sekoitusventtiili jossa on LK 950 Venttiilimoottori

LK 862 H/C 125 DN 25 - Sekoitusventtiili jossa on LK 950 Venttiilimoottori 2 artikkelit

Tuote Koko DN Kvs m³/h Jännite Lisätiedot Paino (kg) Tuotelista
396465 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 180756 LK 950 Venttiilimoottori 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 180756 LK 950 Venttiilimoottori 6.2

396465

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Jännite 230 VAC, 50/60 Hz
Lisätiedot 180756 LK 950 Venttiilimoottori
Paino (kg) 6.2
Tuotelista

396466

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Jännite 230 VAC, 50/60 Hz
Lisätiedot 180756 LK 950 Venttiilimoottori
Paino (kg) 6.2
Tuotelista

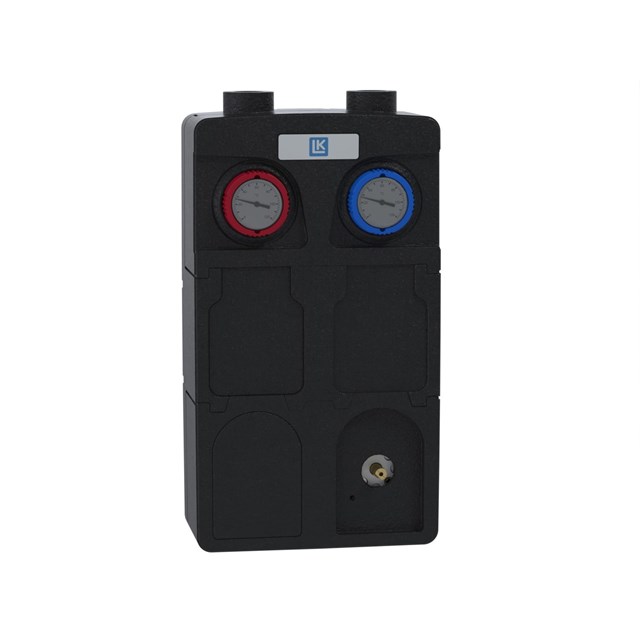

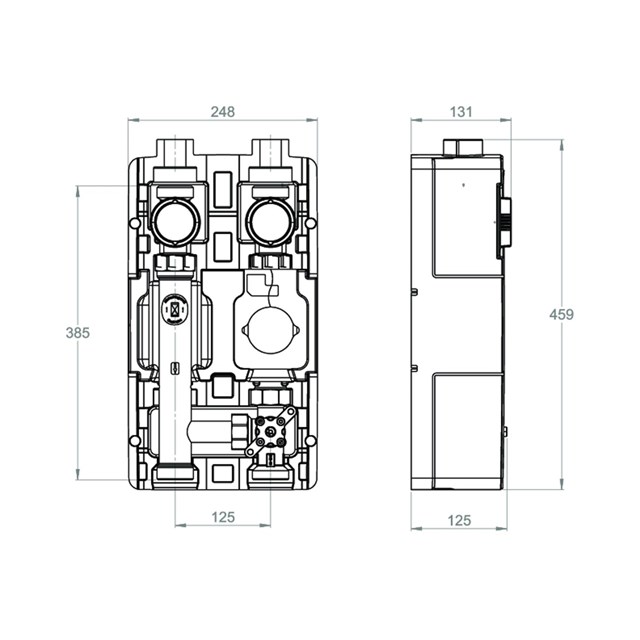

LK 862 H/C 125 DN 25 - Sekoitusventtiili, ilman pumppua

LK 862 H/C 125 DN 25 - Sekoitusventtiili, ilman pumppua 2 artikkelit

Tuote Koko DN Kvs m³/h Jännite Paino (kg) Tuotelista
396199 G 1½" / Rp 1" x G 1½" DN 25 6.3 230 VAC, 50/60 Hz 4
396424 G 1½" / Rp 1" x G 1½" DN 25 10.0 230 VAC, 50/60 Hz 4

396199

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 6.3
Jännite 230 VAC, 50/60 Hz
Paino (kg) 4
Tuotelista

396424

Koko G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs m³/h 10.0
Jännite 230 VAC, 50/60 Hz
Paino (kg) 4
Tuotelista

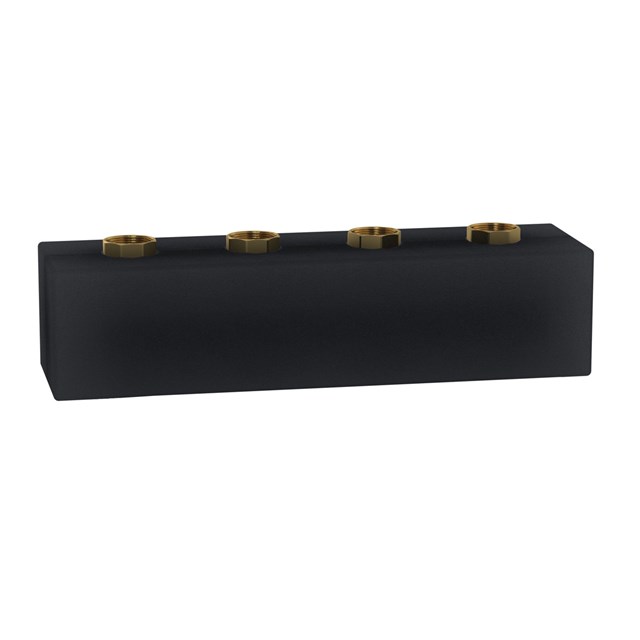

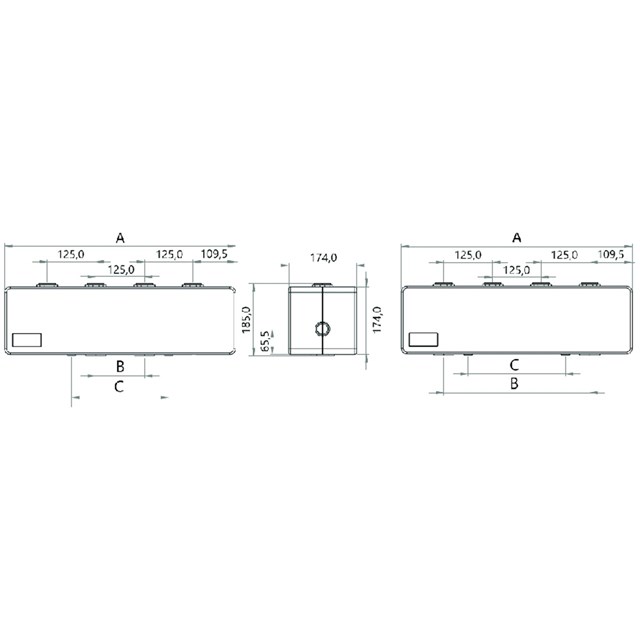

LK 860 H/C 125 DN 25 - Jakotukki - Katoforeesikäsitelty

LK 860 H/C 125 DN 25 - Jakotukki - Katoforeesikäsitelty 7 artikkelit

Tuote Tyyppi Koko Jännite A mm B mm Lisätiedot Paino (kg) C mm Mittapiirros Tuotelista
50802085 Jakotukki, 1 ryhmä, jossa on hydraulinen erotin G 1½" 230 VAC, 50/60 Hz 294 125 0,4 MPa (4 bar) 2.5
50802086 Jakotukki, 2 ryhmää, ilman hydraulista erotinta G 1½" 230 VAC, 50/60 Hz 594 125 0,4 MPa (4 bar) 6 500
50802087 Jakotukki, 2 ryhmää, jossa on hydraulinen erotin G 1½" 230 VAC, 50/60 Hz 594 375 0,4 MPa (4 bar) 7 250
50802088 Jakotukki, 3 ryhmää, ilman hydraulista erotinta G 1½" 230 VAC, 50/60 Hz 844 125 0,4 MPa (4 bar) 8 500
50802089 Jakotukki, 3 ryhmää, jossa on hydraulinen erotin G 1½" 230 VAC, 50/60 Hz 844 625 0,4 MPa (4 bar) 9 500
50802090 Jakotukki, 4 ryhmää, ilman hydraulista erotinta G 1½" 230 VAC, 50/60 Hz 1094 125 0,4 MPa (4 bar) 9 750
50802091 Jakotukki, 4 ryhmää, jossa on hydraulinen erotin G 1½" 230 VAC, 50/60 Hz 1094 875 0,4 MPa (4 bar) 10 750

50802085

Tyyppi Jakotukki, 1 ryhmä, jossa on hydraulinen erotin
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 294
B mm 125
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 2.5
C mm
Mittapiirros
Tuotelista

50802086

Tyyppi Jakotukki, 2 ryhmää, ilman hydraulista erotinta
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 594
B mm 125
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 6
C mm 500
Mittapiirros
Tuotelista

50802087

Tyyppi Jakotukki, 2 ryhmää, jossa on hydraulinen erotin
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 594
B mm 375
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 7
C mm 250
Mittapiirros
Tuotelista

50802088

Tyyppi Jakotukki, 3 ryhmää, ilman hydraulista erotinta
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 844
B mm 125
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 8
C mm 500
Mittapiirros
Tuotelista

50802089

Tyyppi Jakotukki, 3 ryhmää, jossa on hydraulinen erotin
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 844
B mm 625
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 9
C mm 500
Mittapiirros
Tuotelista

50802090

Tyyppi Jakotukki, 4 ryhmää, ilman hydraulista erotinta
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 1094
B mm 125
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 9
C mm 750
Mittapiirros
Tuotelista

50802091

Tyyppi Jakotukki, 4 ryhmää, jossa on hydraulinen erotin
Koko G 1½"
Jännite 230 VAC, 50/60 Hz
A mm 1094
B mm 875
Lisätiedot 0,4 MPa (4 bar)
Paino (kg) 10
C mm 750
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK HydronicGroup H/C 125 DN 25 on täydellinen pumppuryhmä, joka sopii lämmitys- ja jäähdytysjärjestelmään, johon halutaan suorasyöttö tai shunttiin kytketty syöttö. Se koostuu erittäin tehokkaasta kiertopumpusta, eristyksestä, ja kahdesta palloventtiilistä, joissa on lämpömittari. Paluupuolella on integroitu takaiskuventtiili. Korroosionkestävä katoforeesikäsitelty putki. Kun LK HydronicGroup H/C 125 DN 25 asennetaan LK 860 H/C 125 DN 25 -jakotukkiin, tulee käyttää asennussarjaa (osanumero 095515) kondensaation estämiseksi.

LK 861 H/C 125 DN 25, pumppuryhmä, johon halutaan suorasyöttö.

LK 862 H/C 125 DN 25, pumppuryhmä, johon halutaan shunttiin kytketty syöttö. Mukana toimitetaan 3-tieventtiili. Jäähdytyssovelluksissa LK 862 H/C 125 DN 25 on täydennettävä toimilaitteella, LK 950 tai LK SmartComfort, jotta kondenssivesi ei vuoda eristeeseen ja aiheuta jäätymistä.

Eriste sopii vain Wilo Para 6 ja 8 metrille.

Tekniset tiedot

Tehonkulutus: 10-75 W pumpun nopeudesta riippuen
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: Väh. 5 °C / enint. 95 °C
Ympäristön lämpötila: Väh. 5 °C / enint. 58 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste: Vesi - Glykolia maks. 50%
Kiertovesipumput: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12, EEI ≤ 0,23 (katso pumpun tietolehti/merkintä tarkasta arvosta)
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, eriste: Paisutettu Polypropeeni EPP

Käyttökohteet

LK HydronicGroup H/C 125 DN 25
LK HydronicGroup H/C 125 DN 25

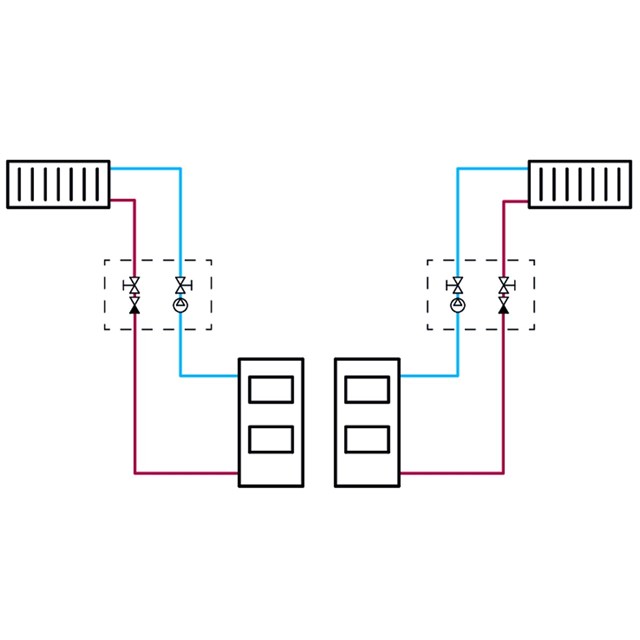

LK 861 - Pumppuryhmä, jossa on SUORA SYÖTTÖ

LK HydronicGroup H/C 125 DN 25

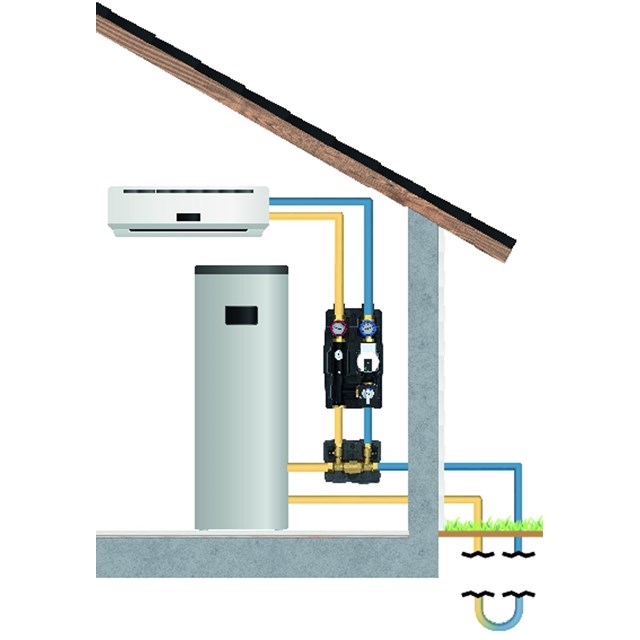

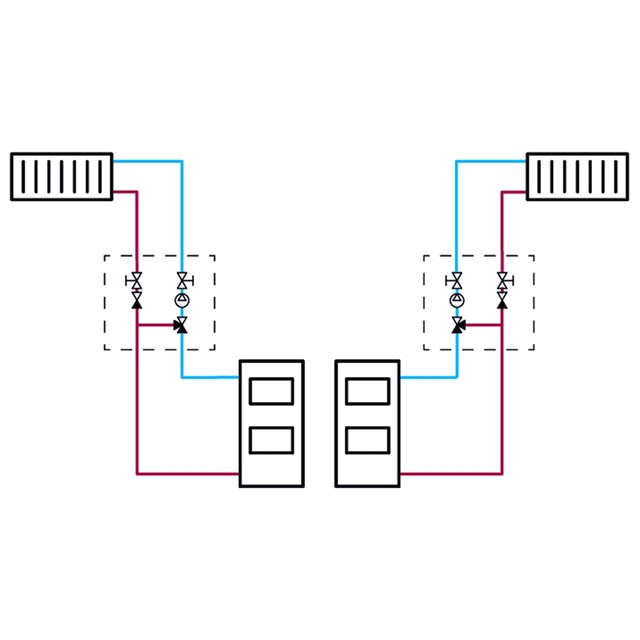

LK 862 Cooling- Pumppuryhmä, jossa on sekoitusventtiili

LK HydronicGroup H/C 125 DN 25

LK 861 Vasen - LK 861 Oikea

LK HydronicGroup H/C 125 DN 25

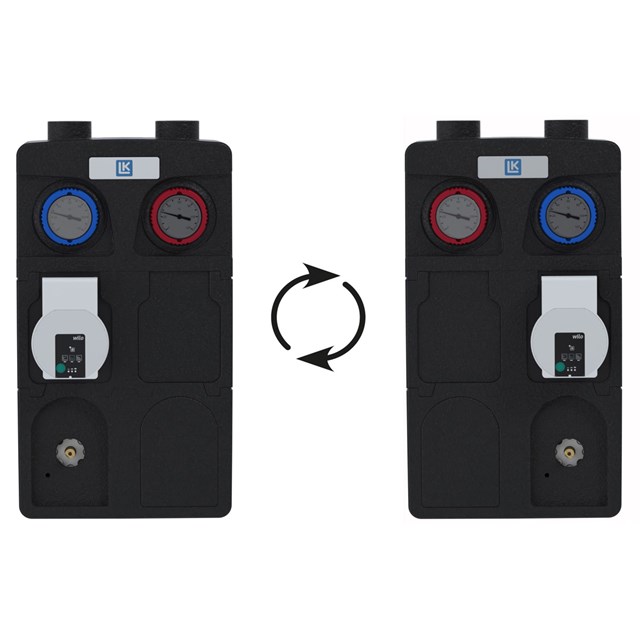

LK 862 Vasen - LK 862 Oikea

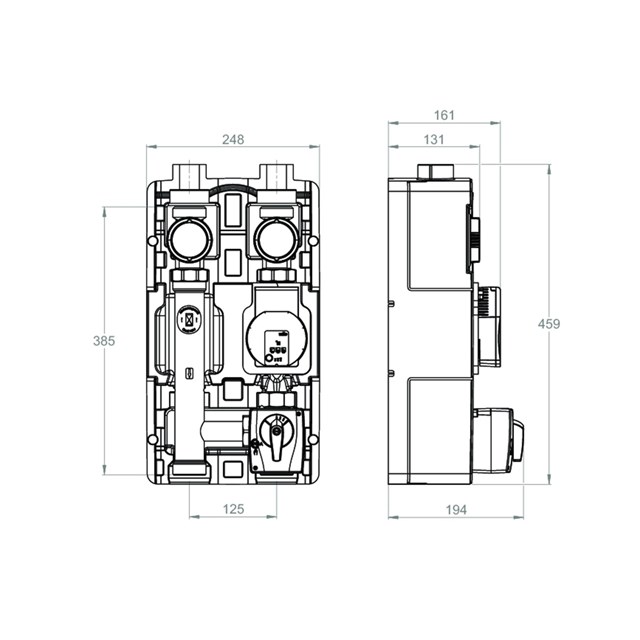

Tekniset piirustukset

LK HydronicGroup H/C 125 DN 25

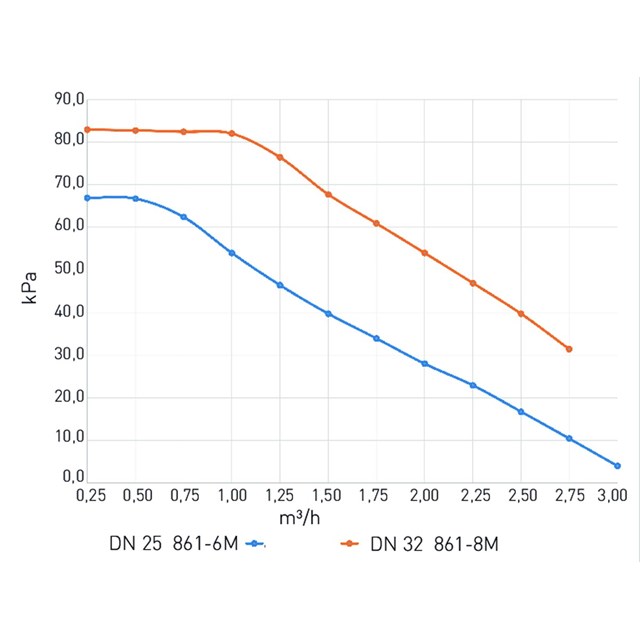

LK 861 - PUMPUN OMINAISUUDET

LK HydronicGroup H/C 125 DN 25

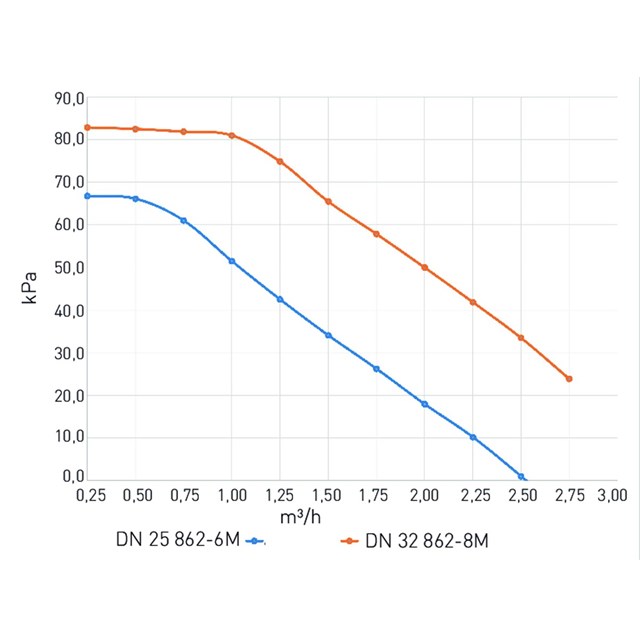

LK 862 - PUMPUN OMINAISUUDET

Dokumentit

Tuotetiedot

LK HydronicGroup H/C 125 DN 25

Käyttöohjeet

861-862 LK HydronicGroup H/C 125 - Instruction_248405

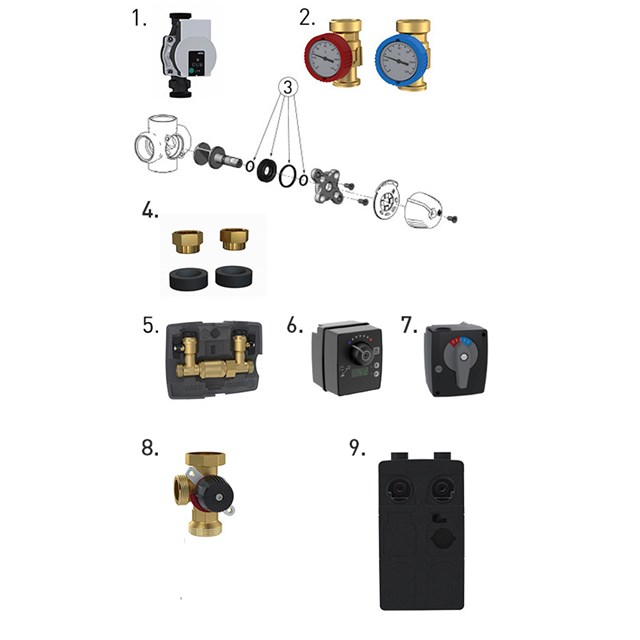

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187322 Wilo Para 25-180/6-43/SC-12 1
187203 Wilo Para 25-180/8-75/SC-12 1
187323 Palloventtiili, sininen 2
187324 Palloventtiili, punainen 2
187188 Tiivistesarja 840/841 DN 25 3
095515 Kytkentäsarja 4
092366 LK 322 CoolUnit 1" 5
181242 LK 100 SmartComfort CT 6
180765 LK 950 Venttiilimoottori 7
182766 LK 840 ThermoMix® HG Kvs 6,3 8
182767 LK 840 ThermoMix® HG Kvs 10 8
187963 EPP-eriste 9
