LK 550 AquaMix

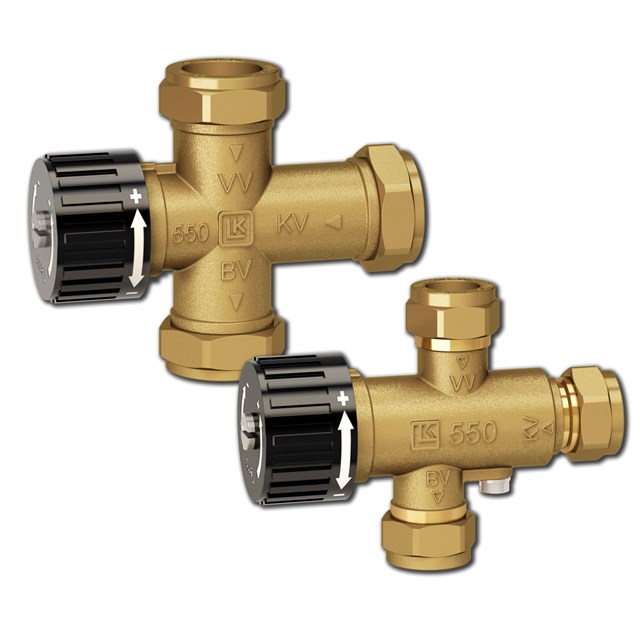

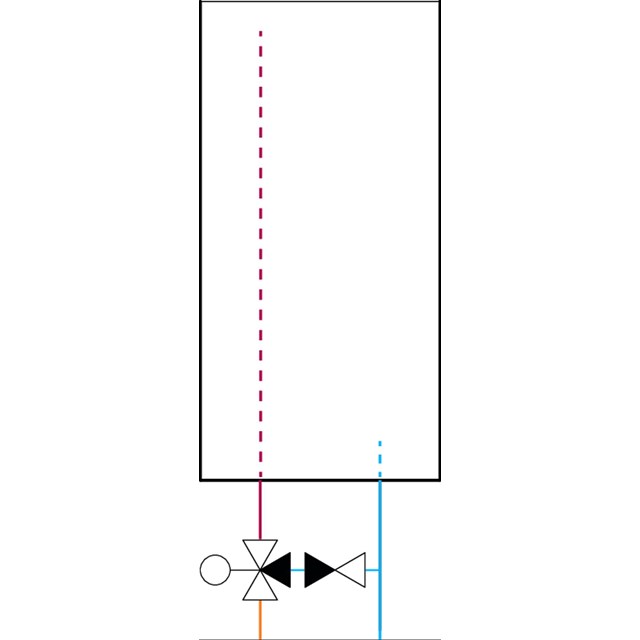

LK 550 AquaMix on termostaattinen käyttöveden sekoitusventtiili, jossa on kylmän veden syöttöä säätelevä termostaattielementti halutun lämpötilan saavuttamiseksi. Kylmävesijohtoon asennettu takaiskuventtiili estää vapaakierron – katso kohdasta lisävarusteet. G ½” ulkokierteisissä venttiileissä sekä 15 mm puserrusliittimessä on ilmaruuvi pienen lämminvesivaraajan helppoa tyhjennystä varten.

Nuolet venttiilipesässä osoittavat virtaussuunnan.
KV = tuleva kylmä vesi
VV = tuleva kuuma vesi
BV = lähtevä lämmin vesi

Asennettaessa ulkokierteeseen käytetään sovitinta LK 373 – katso kohdasta lisävarusteet.

Asennettaessa kattilaan/varaajaan, jossa on sisäänrakennettu lämminvesivaraaja, kytkentä tulee tehdä lämpösulun kanssa.

Haluttu kuuman veden lämpötila säätöalueella 38-65 °C
asetetaan venttiilin käsipyörällä. Maksimilämpötila voidaan kalibroida seuraavasti:

Maksimilämpötilan korotus:
Kierrä käsipyörää vastapäivään kohti (+). Avaa ruuvia ja siirrä käsipyörä sivuun. Kierrä sen jälkeen käsipyörää ”ilmassa” myötäpäivään kohti (-). Säätö tehdään pienin askelin – ¼ kierrosta vastaa n. 7 °C. Siirrä käsipyörä takaisin ja varmista, että se sopii hampaisiin. Kiinnitä ruuvi ja kierrä käsipyörä maksimiin (+). Suurin kalibrointi lämpötilan lisäämiseksi on puoli kierrosta.

Maksimilämpötilan pudotus:
Suorita menettely käänteisessä järjestyksessä. Kierrä käsipyörä myötäpäivään asentoon (–) ja irrotettu pyörä vastapäivään asentoon (+).
