LK 551 HydroMix

LK 551 HydroMix

  • Suojaustoiminto palovammoja vastaan
  • Säädettävä lämpötila

LK 551 HydroMix on epäsymmetrinen sekoitusventtiili lämpimälle käyttövedelle ja lämmitysjärjestelmille. Sekoitusventtiilissä on termostaattielementti, joka säätelee kylmän ja kuuman veden syöttöä niin, että saa...

Lue lisää

LK 551 HydroMix

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

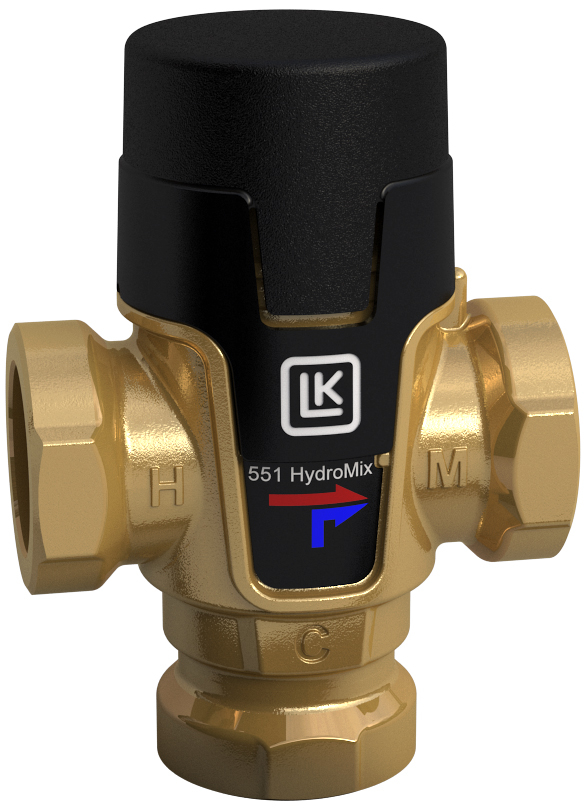

LK 551 - Sisäkierre

LK 551 - Sisäkierre 7 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
181616 Rp ½" 1,5 70 99 43,5 45 25 - 45 °C 0,5
181617 Rp ¾" 1,6 70 99 43,5 45 25 - 45 °C 0,5
181455 Rp ½" 1,5 70 99 43,5 45 35 - 65 °C 0,5
181486 Rp ¾" 1,6 70 99 43,5 45 35 - 65 °C 0,5
182203 Rp 1" 3,5 84 121 62 55 10 - 30 °C 0,9
182204 Rp 1" 4,2 84 121 62 55 25 - 45 °C 0,9
182205 Rp 1" 3,5 84 121 62 55 35 - 65 °C 0,9

181616

Koko Rp ½"
Kvs m³/h 1,5
A mm 70
B mm 99
C mm 43,5
D mm 45
Lisätiedot 25 - 45 °C
Paino (kg) 0,5

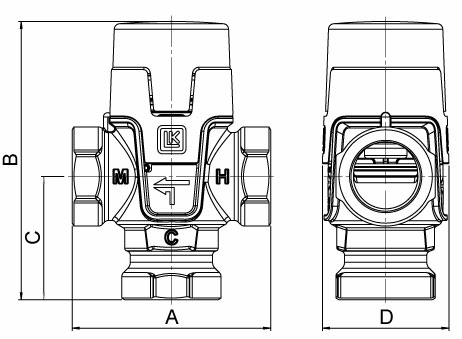

Mittapiirros
Tuotelista

181617

Koko Rp ¾"
Kvs m³/h 1,6
A mm 70
B mm 99
C mm 43,5
D mm 45
Lisätiedot 25 - 45 °C
Paino (kg) 0,5
Mittapiirros
Tuotelista

181455

Koko Rp ½"
Kvs m³/h 1,5
A mm 70
B mm 99
C mm 43,5
D mm 45
Lisätiedot 35 - 65 °C
Paino (kg) 0,5
Mittapiirros
Tuotelista

181486

Koko Rp ¾"
Kvs m³/h 1,6
A mm 70
B mm 99
C mm 43,5
D mm 45
Lisätiedot 35 - 65 °C
Paino (kg) 0,5
Mittapiirros
Tuotelista

182203

Koko Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 121
C mm 62
D mm 55
Lisätiedot 10 - 30 °C
Paino (kg) 0,9
Mittapiirros
Tuotelista

182204

Koko Rp 1"
Kvs m³/h 4,2
A mm 84
B mm 121
C mm 62
D mm 55
Lisätiedot 25 - 45 °C
Paino (kg) 0,9
Mittapiirros
Tuotelista

182205

Koko Rp 1"
Kvs m³/h 3,5
A mm 84
B mm 121
C mm 62
D mm 55
Lisätiedot 35 - 65 °C
Paino (kg) 0,9
Mittapiirros
Tuotelista

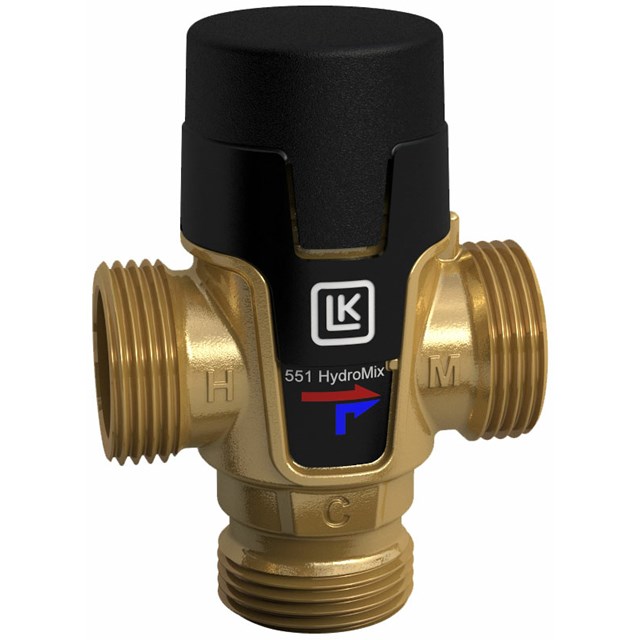

LK 551 - Ulkokierre

LK 551 - Ulkokierre 13 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
181618 G ½" 1,3 70 42,5 99 45 25 - 45 °C 1,05812226 0,4
181619 G ¾" 1,5 70 43,5 99 45 25 - 45 °C 1,13041636 0,5
181620 G 1" 1,6 70 43,5 99 45 25 - 45 °C 1,22956064 0,5
181452 G ½" 1,3 70 42,5 99 45 35 - 65 °C 0,98598737 0,4
181453 G ¾" 1,5 70 43,5 99 45 35 - 65 °C 1,05826417 0,5
181454 G 1" 1,6 70 43,5 99 45 35 - 65 °C 1,15652733 0,5
182736 G 1" 1,6 70 43,5 99 45 35 - 65 °C *, WRAS 1,13710835 0,5
182197 G 1" 3,5 84 62 121 55 10 - 30 °C 1,6516826 0,7
182198 G 1" 3,5 84 62 121 55 25 - 45 °C 1,78455881 0,7
182199 G 1" 3,5 84 62 121 55 35 - 65 °C 1,76249682 0,7
182200 G 1¼" 3,5 84 62 121 55 10 - 30 °C 1,99820827 0,8
182201 G 1¼" 4,2 84 62 121 55 25 - 45 °C 2,02107851 0,8
182202 G 1¼" 3,5 84 62 121 55 35 - 65 °C 1,99923391 0,8

181618

Koko G ½"
Kvs m³/h 1,3
A mm 70
B mm 42,5
C mm 99
D mm 45
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,05812226
Paino (kg) 0,4
Mittapiirros
Tuotelista

181619

Koko G ¾"
Kvs m³/h 1,5
A mm 70
B mm 43,5
C mm 99
D mm 45
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,13041636
Paino (kg) 0,5
Mittapiirros
Tuotelista

181620

Koko G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,22956064
Paino (kg) 0,5
Mittapiirros
Tuotelista

181452

Koko G ½"
Kvs m³/h 1,3
A mm 70
B mm 42,5
C mm 99
D mm 45
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 0,98598737
Paino (kg) 0,4
Mittapiirros
Tuotelista

181453

Koko G ¾"
Kvs m³/h 1,5
A mm 70
B mm 43,5
C mm 99
D mm 45
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,05826417
Paino (kg) 0,5
Mittapiirros
Tuotelista

181454

Koko G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,15652733
Paino (kg) 0,5
Mittapiirros
Tuotelista

182736

Koko G 1"
Kvs m³/h 1,6
A mm 70
B mm 43,5
C mm 99
D mm 45
Lisätiedot 35 - 65 °C *, WRAS
CO₂-EKV. (Kg) 1,13710835
Paino (kg) 0,5
Mittapiirros
Tuotelista

182197

Koko G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 10 - 30 °C
CO₂-EKV. (Kg) 1,6516826
Paino (kg) 0,7
Mittapiirros
Tuotelista

182198

Koko G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,78455881
Paino (kg) 0,7
Mittapiirros
Tuotelista

182199

Koko G 1"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,76249682
Paino (kg) 0,7
Mittapiirros
Tuotelista

182200

Koko G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 10 - 30 °C
CO₂-EKV. (Kg) 1,99820827
Paino (kg) 0,8
Mittapiirros
Tuotelista

182201

Koko G 1¼"
Kvs m³/h 4,2
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 2,02107851
Paino (kg) 0,8
Mittapiirros
Tuotelista

182202

Koko G 1¼"
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,99923391
Paino (kg) 0,8
Mittapiirros
Tuotelista

* Materiaali, venttiilipesä: EN 12165 CW625N

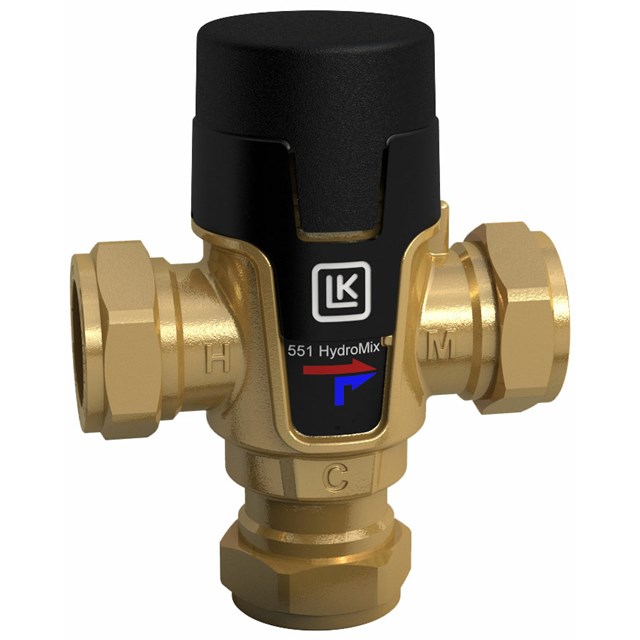

LK 551 – Puserrusliitin

LK 551 – Puserrusliitin 11 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
181621 15 mm 1,3 86,5 51 106 45 25 - 45 °C 1,14549601 0,4
181622 22 mm 1,6 85 52 106 45 25 - 45 °C 1,2464639 0,4
181523 15 mm 1,3 86,5 51 106 45 35 - 55 °C 1,06805993 0,5
181487 22 mm 1,6 85 52 106 45 35 - 55 °C 1,16887216 0,6
181456 15 mm 1,3 86,5 51 106 45 35 - 65 °C 1,07340344 0,5
182738 15 mm 1,3 86,5 51 106 45 35 - 65 °C *, WRAS 1,07721514 0,5
181457 22 mm 1,6 85 52 106 45 35 - 65 °C 1,1723013 0,6
182737 22 mm 1,6 85 52 106 45 35 - 65 °C *, WRAS 1,11163343 0,6
182206 28 mm 3,5 110 80 138 55 10 - 30 °C * 2,18532797 0,9
182207 28 mm 4,2 110 80 138 55 25 - 45 °C * 2,20838675 0,9
182208 28 mm 3,5 110 80 138 55 35 - 65 °C * 2,21129602 0,9

181621

Koko 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,14549601
Paino (kg) 0,4
Mittapiirros
Tuotelista

181622

Koko 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 1,2464639
Paino (kg) 0,4
Mittapiirros
Tuotelista

181523

Koko 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Lisätiedot 35 - 55 °C
CO₂-EKV. (Kg) 1,06805993
Paino (kg) 0,5
Mittapiirros
Tuotelista

181487

Koko 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Lisätiedot 35 - 55 °C
CO₂-EKV. (Kg) 1,16887216
Paino (kg) 0,6
Mittapiirros
Tuotelista

181456

Koko 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,07340344
Paino (kg) 0,5
Mittapiirros
Tuotelista

182738

Koko 15 mm
Kvs m³/h 1,3
A mm 86,5
B mm 51
C mm 106
D mm 45
Lisätiedot 35 - 65 °C *, WRAS
CO₂-EKV. (Kg) 1,07721514
Paino (kg) 0,5
Mittapiirros
Tuotelista

181457

Koko 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Lisätiedot 35 - 65 °C
CO₂-EKV. (Kg) 1,1723013
Paino (kg) 0,6
Mittapiirros
Tuotelista

182737

Koko 22 mm
Kvs m³/h 1,6
A mm 85
B mm 52
C mm 106
D mm 45
Lisätiedot 35 - 65 °C *, WRAS
CO₂-EKV. (Kg) 1,11163343
Paino (kg) 0,6
Mittapiirros
Tuotelista

182206

Koko 28 mm
Kvs m³/h 3,5
A mm 110
B mm 80
C mm 138
D mm 55
Lisätiedot 10 - 30 °C *
CO₂-EKV. (Kg) 2,18532797
Paino (kg) 0,9
Mittapiirros
Tuotelista

182207

Koko 28 mm
Kvs m³/h 4,2
A mm 110
B mm 80
C mm 138
D mm 55
Lisätiedot 25 - 45 °C *
CO₂-EKV. (Kg) 2,20838675
Paino (kg) 0,9
Mittapiirros
Tuotelista

182208

Koko 28 mm
Kvs m³/h 3,5
A mm 110
B mm 80
C mm 138
D mm 55
Lisätiedot 35 - 65 °C *
CO₂-EKV. (Kg) 2,21129602
Paino (kg) 0,9
Mittapiirros
Tuotelista

* Materiaali, venttiilipesä: EN 12165 CW625N

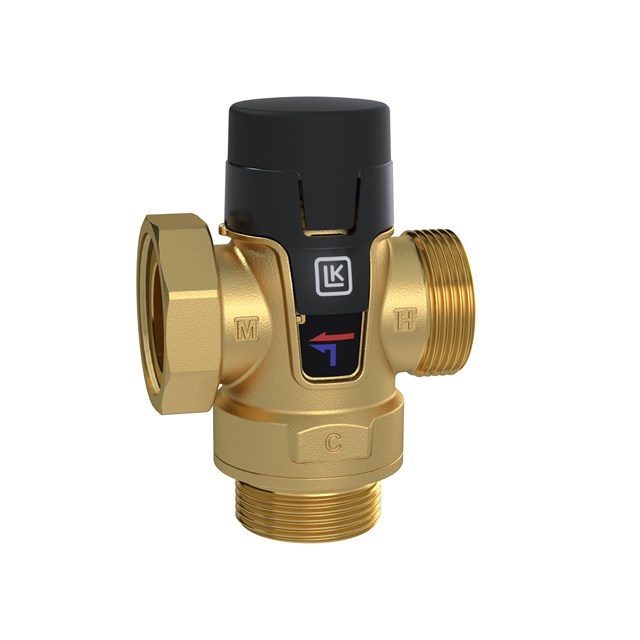

LK 551 - Yhdistäjämutteri

LK 551 - Yhdistäjämutteri 2 artikkelit

Tuote Koko Koko 2 Kvs m³/h A mm B mm C mm D mm Lisätiedot CO₂-EKV. (Kg) Paino (kg) Mittapiirros Tuotelista
182431 G 1¼" 1½" Rotating nut 3,5 84 62 121 55 25 - 45 °C 2,02634561 0,9
182820 G 1¼" 1½" Yhdistäjämutteri 3,5 84 62 121 55 50 - 70 °C 2,05633606 0,9

182431

Koko G 1¼"
Koko 2 1½" Rotating nut
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 25 - 45 °C
CO₂-EKV. (Kg) 2,02634561
Paino (kg) 0,9
Mittapiirros
Tuotelista

182820

Koko G 1¼"
Koko 2 1½" Yhdistäjämutteri
Kvs m³/h 3,5
A mm 84
B mm 62
C mm 121
D mm 55
Lisätiedot 50 - 70 °C
CO₂-EKV. (Kg) 2,05633606
Paino (kg) 0,9
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 551 HydroMix on epäsymmetrinen sekoitusventtiili lämpimälle käyttövedelle ja lämmitysjärjestelmille. Sekoitusventtiilissä on termostaattielementti, joka säätelee kylmän ja kuuman veden syöttöä niin, että saavutetaan haluttu lämpötila. Venttiilissä suojaustoiminto, joka sulkee kuuman veden tulon, jos kylmän veden tulo lakkaa.

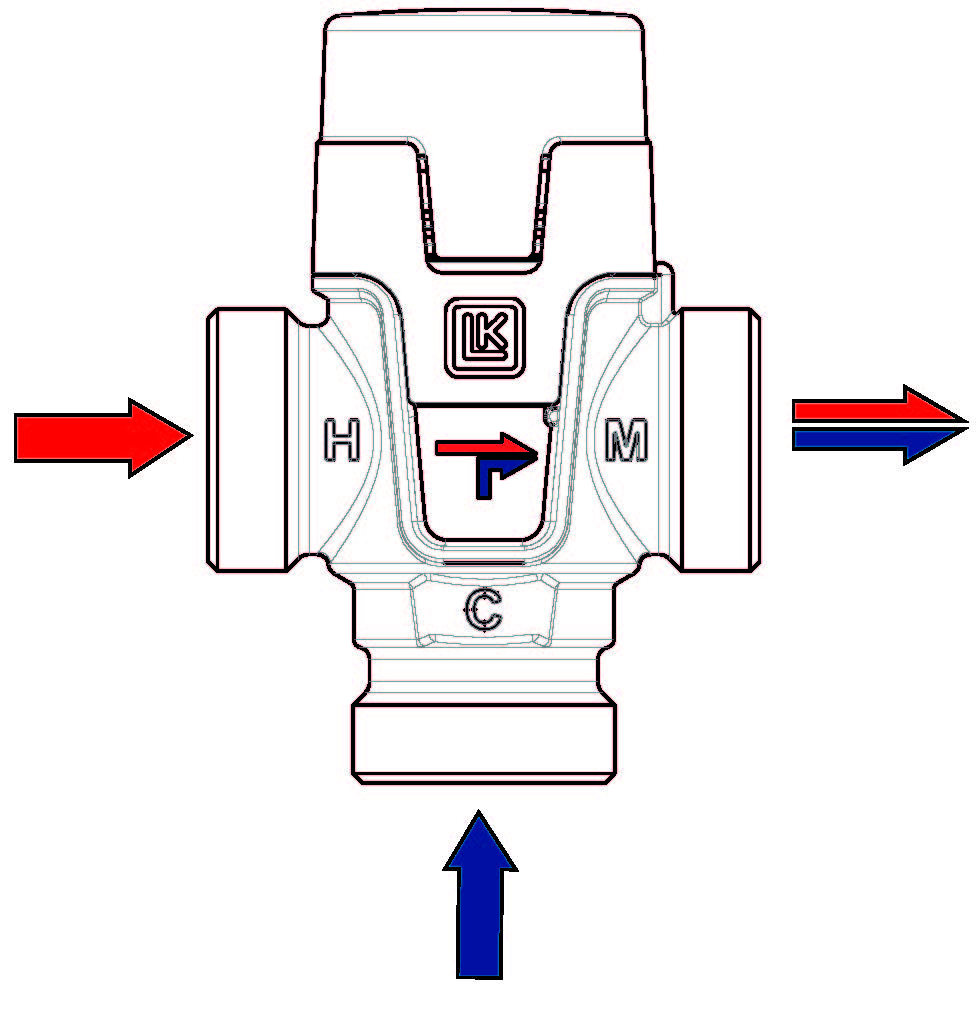

Nuolet venttiilipesässä osoittavat virtaussuunnan.
C = tuleva kylmä vesi
H = tuleva kuuma vesi
M = lähtevä lämmin vesi

Asennettaessa kattilaan/varaajaan, jossa on sisäänrakennettu lämminvesivaraaja, kytkentä tulee tehdä lämpösulun kanssa.
Haluttu kuuman veden lämpötila säätöalueella asetetaan venttiilin käsipyörällä. Suojakansi estää lämpötila-asetusten tahattoman muuttamisen.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: Väh. 5 °C/enint. 65 °C
Väh. 5 °C/enint. 95 °C
Sekoituslämpötila: Väh. 10 °C/enint. 30 °C (enint. 65 °C)
Väh. 25 °C/enint. 45 °C
Väh. 35 °C/enint. 55 °C
Väh. 35 °C/enint. 65 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste 1: Vesi - Glykolia maks. 50% Etanolia maks. 30%
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Muuta: Standardien mukaisesti SANS 1299
Lämpötilastabiilisuus: ±3 °C

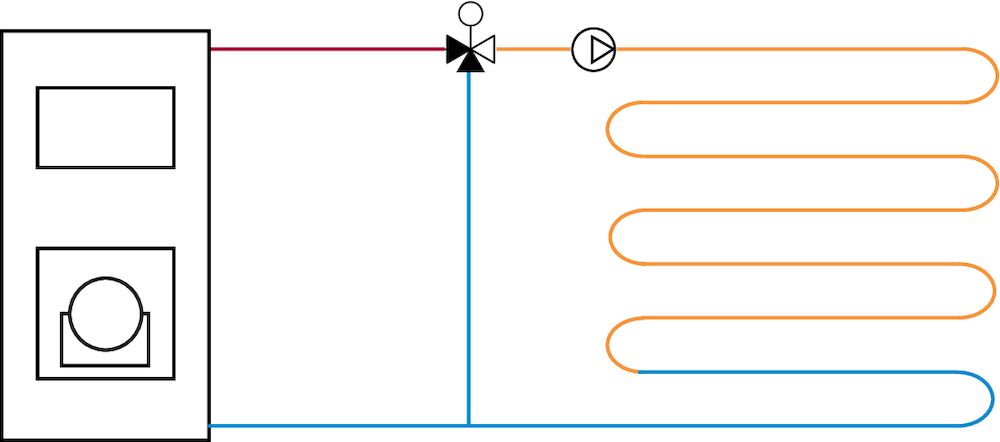

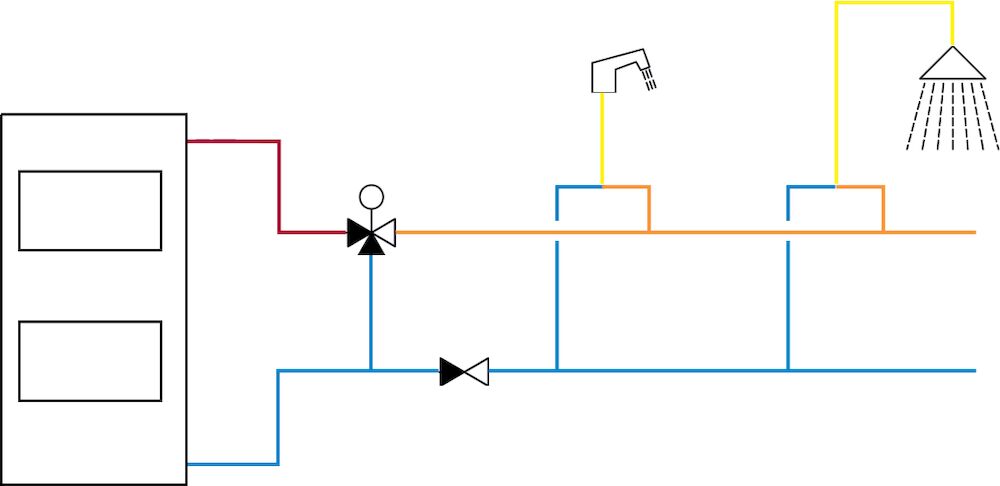

Käyttökohteet

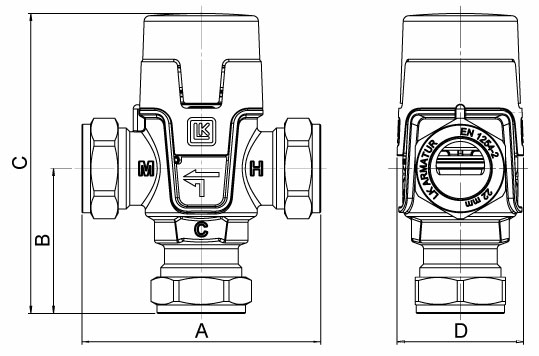

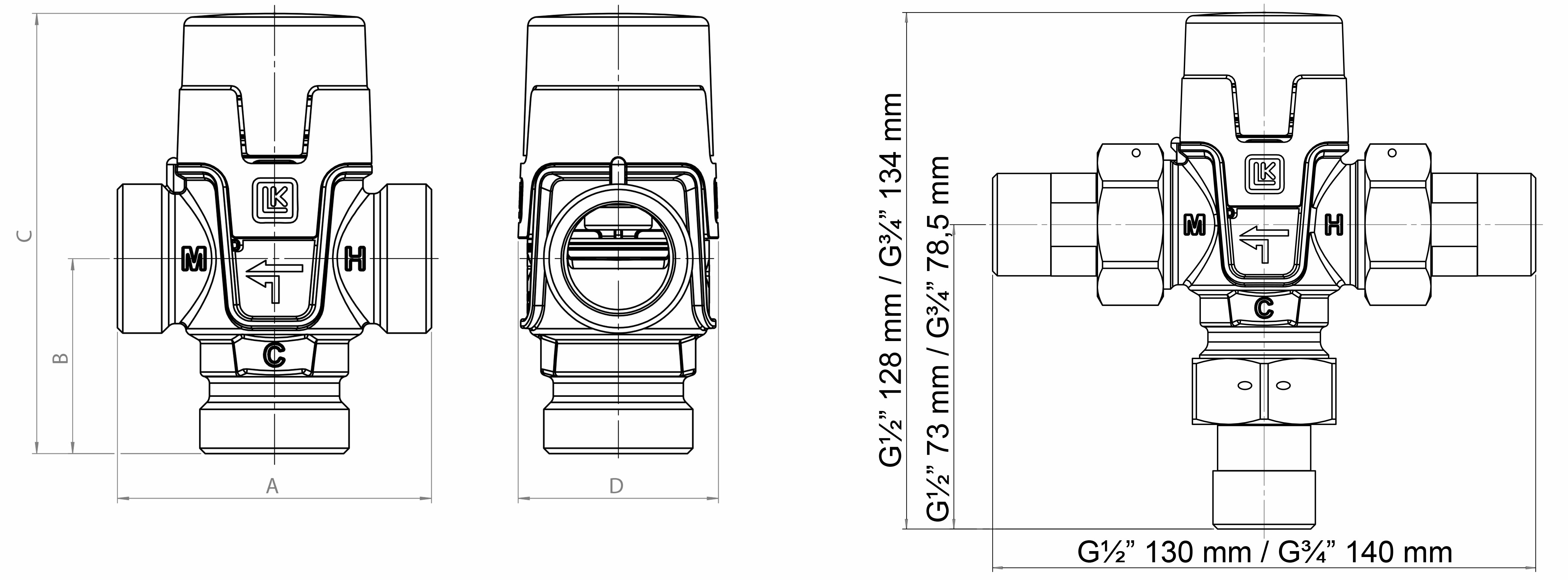

Tekniset piirustukset

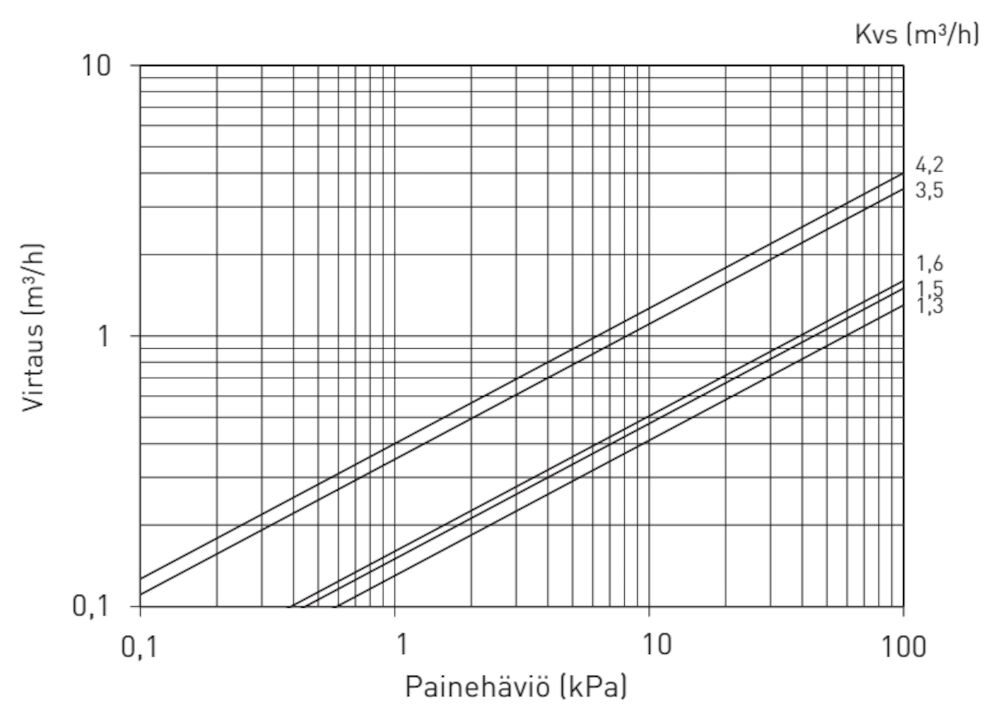

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 551 HydroMix

Käyttöohjeet

551 HydroMix Connection kit - Instruction_148815

Käyttöohjeet

551 HydroMix H-kvs - Instruction_248138

Sertifiointi/tyyppihyväksyntä

WRAS approval_551 HydroMix.pdf

Käyttöohjeet

551 HydroMix - Instruction_Wras_148752

Käyttöohjeet

551 HydroMix Repair kit - Instruction_148816

Käyttöohjeet

248398 LK 551 HydroMix Instruction

Käyttöohjeet

248382_LK 551 HydroMix_Sparepart_Instruction

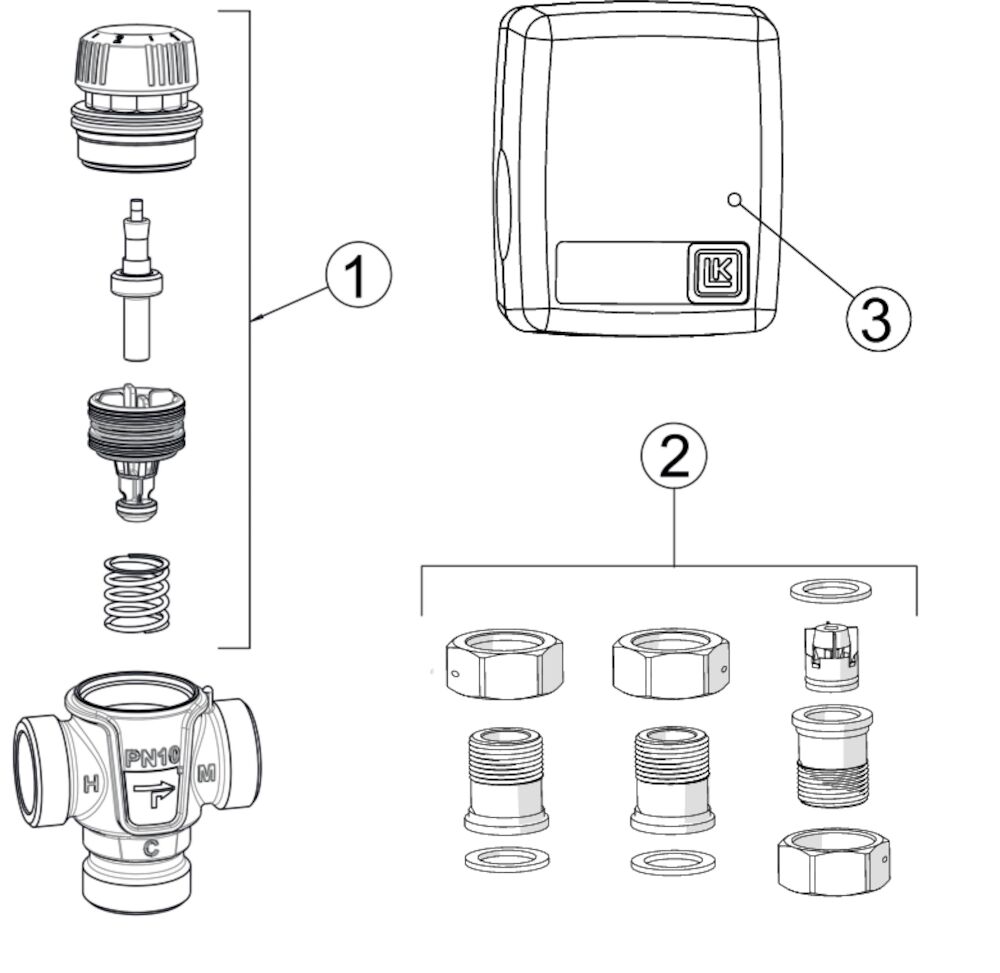

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
095234 Korjaussarja 551, 35 - 65 °C (Kvs 1.6) 1
095235 Korjaussarja 551, 25 - 45 °C 1
095236 Korjaussarja 551, 35 - 55 °C 1
095348 Korjaussarja 551, 10 - 30 °C, Kvs 3,2 - 4,2 1
095349 Korjaussarja 551, 25 - 45 °C, Kvs 3,2 - 4,2 1
095350 Korjaussarja 551, 35 - 65 °C, Kvs 3,2 - 4,2 1
092055 Kytkentäsarja G ½” x ¾” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä 2
092054 Kytkentäsarja G ½” x ¾” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili 2
092052 Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili 2
092053 Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä 2
092333 Kytkentäsarja M 1” x 1¼” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili 2
092334 Kytkentäsarja G 1” x 1¼” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä 2
187310 LK eriste, 551 (Kvs 3,2 - 4,2) / 552 3
187304 LK eriste, 551 (Kvs 1,3-1,6) 3

Videot
