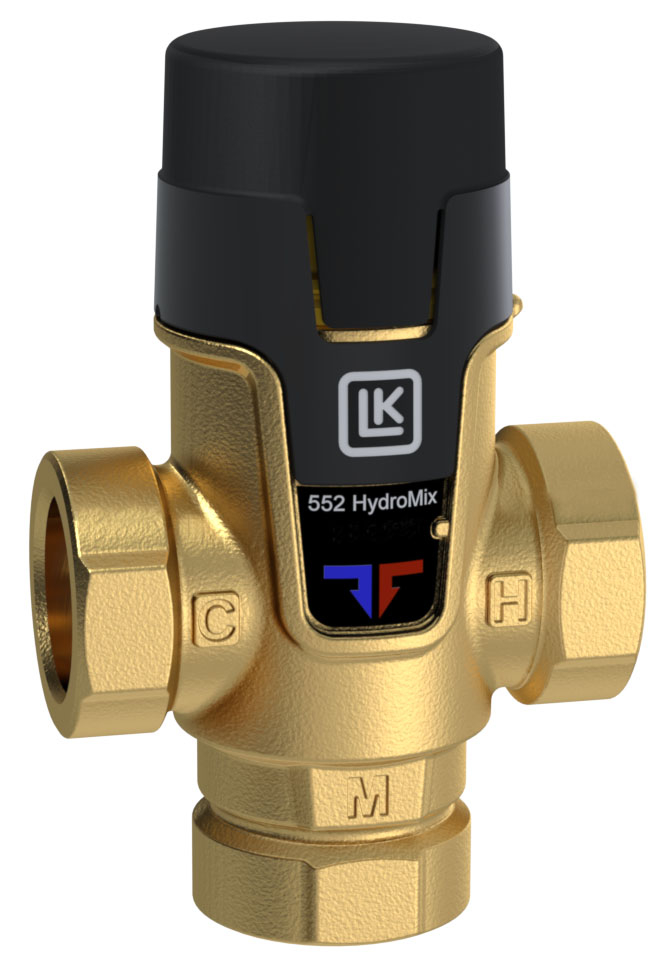

LK 552 HydroMix
LK 552 - Sisäkierre 4 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
|
|
182260 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,9 |
|
182234
Koko | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
182237
Koko | Rp ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
182256
Koko | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
182260
Koko | Rp 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
Tuote 182234
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182237
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182256
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Tuote 182260
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |

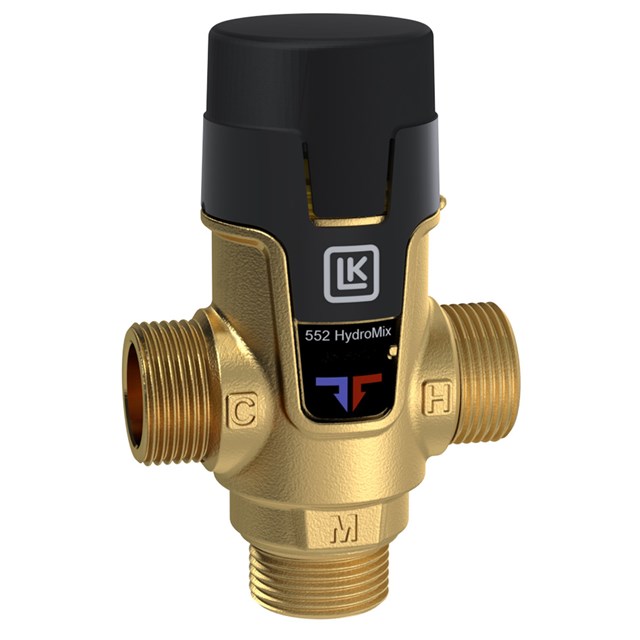

LK 552 - Ulkokierre 8 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
|
|
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
|
|
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
|
|
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
|
|
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
|
|
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
|
|
182261 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,7 |
|
|
182262 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,8 |
|
182235
Koko | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
182236
Koko | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
182238
Koko | G ¾" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
182239
Koko | G 1" |
Kvs m³/h | 1,5 |
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,6 |
Mittapiirros | |
Tuotelista |
|
182257
Koko | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,7 |
Mittapiirros | |
Tuotelista |
|
182258
Koko | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 35 - 65 °C |
Paino (kg) | 0,8 |
Mittapiirros | |
Tuotelista |
|
182261
Koko | G 1" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,7 |
Mittapiirros | |
Tuotelista |
|
182262
Koko | G 1¼" |
Kvs m³/h | 3,5 |
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Lisätiedot | 25 - 45 °C |
Paino (kg) | 0,8 |
Mittapiirros | |
Tuotelista |
|
Tuote 182235
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182236
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182238
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182239
A mm | 70 |
B mm | 110 |
C mm | 42 |
D mm | 45 |
Tuote 182257
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Tuote 182258
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Tuote 182261
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Tuote 182262
A mm | 84 |
B mm | 122 |
C mm | 50 |
D mm | 52 |
Kuvaus
LK 552 HydroMix on symmetrinen sekoitusventtiili lämpimälle käyttövedelle ja lämmitysjärjestelmille. Sekoitusventtiilissä on termostaattielementti, joka säätelee kylmän ja kuuman veden syöttöä niin, että saavutetaan haluttu lämpötila. Venttiilissä on suojaustoiminto, joka sulkee kuuman veden tulon, jos kylmän veden tulo lakkaa.

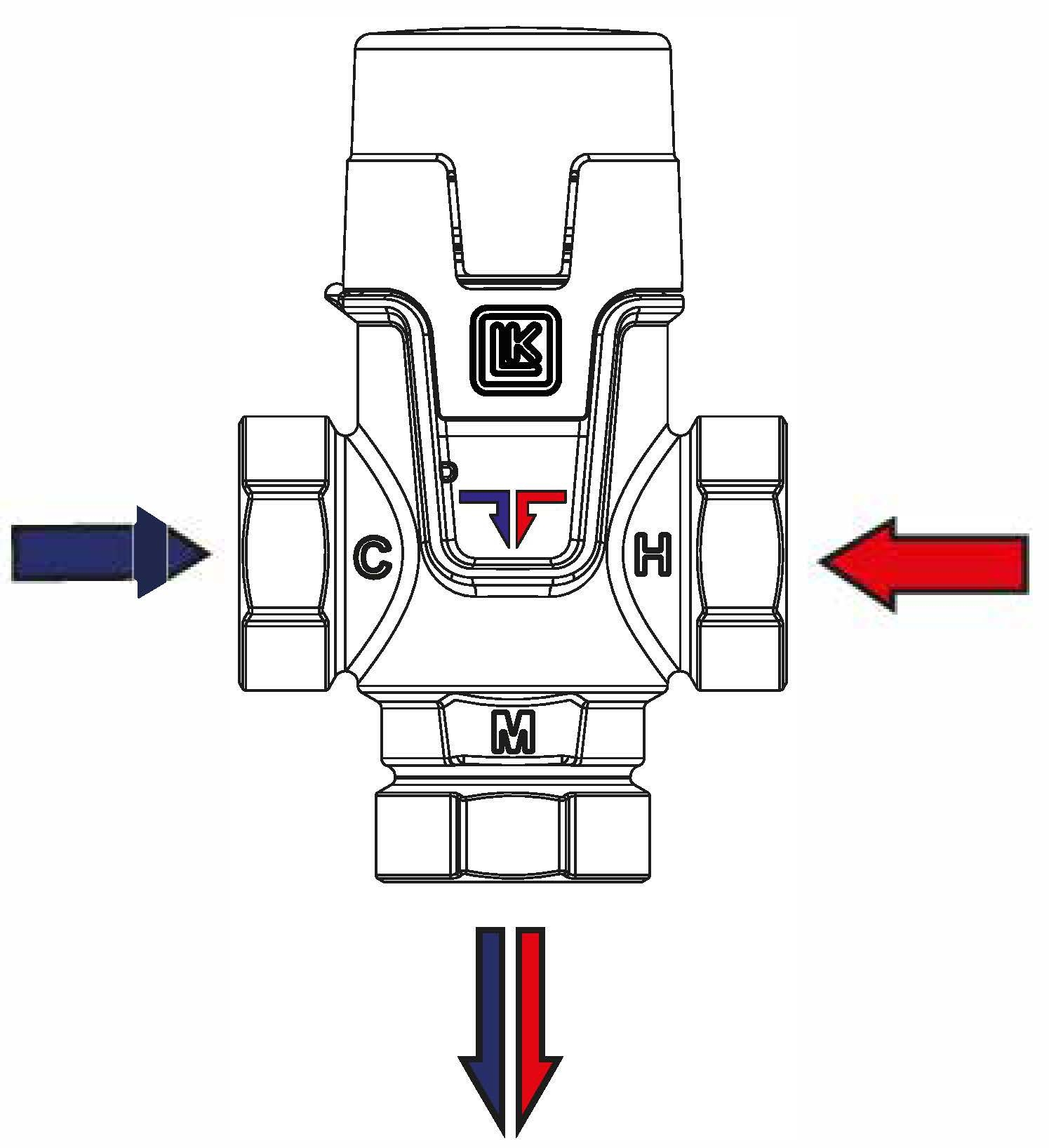

Nuolet venttiilipesässä osoittavat virtaussuunnan.
C = tuleva kylmä vesi
H = tuleva kuuma vesi
M = lähtevä lämmin vesi
Asennettaessa kattilaan/varaajaan, jossa on sisäänrakennettu lämminvesivaraaja, kytkentä tulee tehdä lämpösulun kanssa.
Haluttu kuuman veden lämpötila säätöalueella asetetaan venttiilin käsipyörällä. Suojakansi estää lämpötila-asetusten tahattoman muuttamisen.
Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.
Tekniset tiedot
Käyttölämpötila: | Väh. 5 °C/enint. 95 °C |
Sekoituslämpötila: |
Väh. 25 °C/enint. 45 °C Väh. 35 °C/enint. 65 °C |
Suurin sallittu käyttöpaine: | 1,0 MPa (10 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% Etanolia maks. 30% |
Kierrestandardi: | Rp - sisäkierre, G - ulkokierre |
Materiaali, venttiilipesä: | Messinki EN 12165 CW617N |
Muuta: | Lämpötilastabiilisuus: ±3 °C |

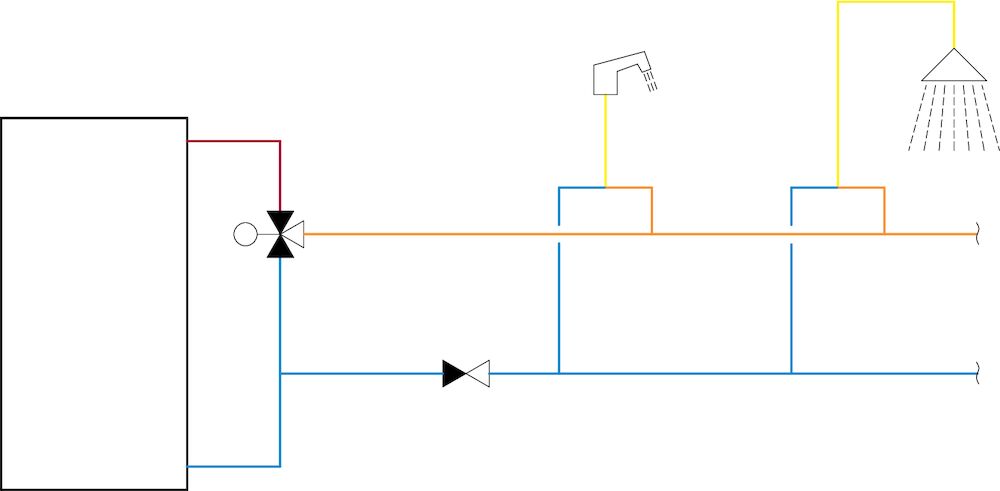

Käyttökohteet

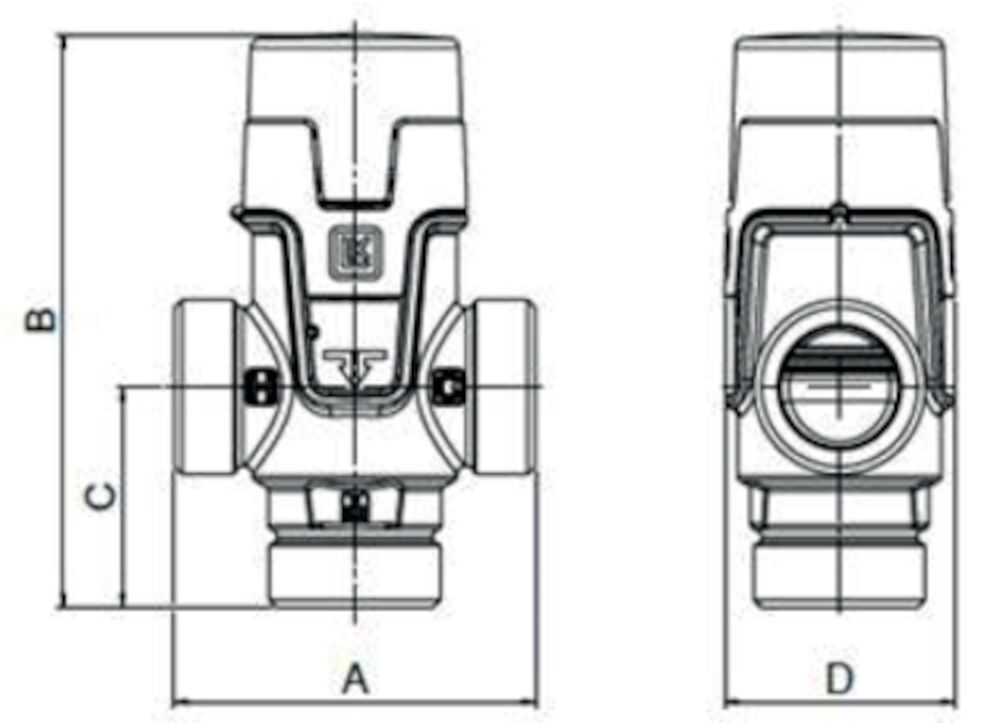

Tekniset piirustukset

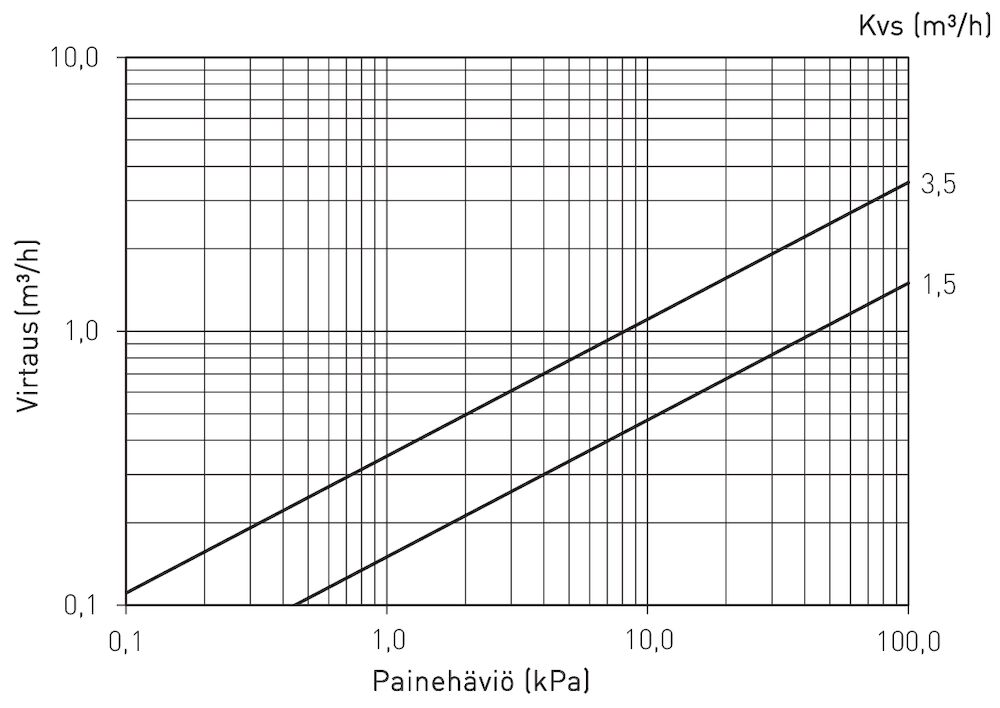

TEHOKÄYRÄT
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095360 | Korjaussarja 552, 25 - 45 °C | 1 |
095361 | Korjaussarja 552, 35 - 65 °C | 1 |
095362 | Korjaussarja 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Korjaussarja 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili | 2 |
092053 | Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä | 2 |
092333 | Kytkentäsarja M 1” x 1¼” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili | 2 |
092334 | Kytkentäsarja G 1” x 1¼” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä | 2 |
187310 | LK eriste, 551 (Kvs 3,2 - 4,2) / 552 | 3 |
Tekniset tiedot
Käyttölämpötila: | Väh. 5 °C/enint. 95 °C |
Sekoituslämpötila: |
Väh. 25 °C/enint. 45 °C Väh. 35 °C/enint. 65 °C |
Suurin sallittu käyttöpaine: | 1,0 MPa (10 bar) |
Siirtoneste 1: | Vesi - Glykolia maks. 50% Etanolia maks. 30% |
Kierrestandardi: | Rp - sisäkierre, G - ulkokierre |
Materiaali, venttiilipesä: | Messinki EN 12165 CW617N |
Muuta: | Lämpötilastabiilisuus: ±3 °C |
LK 552 HydroMix on symmetrinen sekoitusventtiili lämpimälle käyttövedelle ja lämmitysjärjestelmille. Sekoitusventtiilissä on termostaattielementti, joka säätelee kylmän ja kuuman veden syöttöä niin, että saavutetaan haluttu lämpötila. Venttiilissä on suojaustoiminto, joka sulkee kuuman veden tulon, jos kylmän veden tulo lakkaa.
TEHOKÄYRÄT
LK 552 - Sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182234 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182237 | Rp ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182256 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,9 |
182260 | Rp 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,9 |
LK 552 - Ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | Lisätiedot | Paino (kg) |
---|---|---|---|---|---|---|---|---|
182235 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,5 |
182236 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 35 - 65 °C | 0,6 |
182238 | G ¾" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,5 |
182239 | G 1" | 1,5 | 70 | 110 | 42 | 45 | 25 - 45 °C | 0,6 |
182257 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,7 |
182258 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 35 - 65 °C | 0,8 |
182261 | G 1" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,7 |
182262 | G 1¼" | 3,5 | 84 | 122 | 50 | 52 | 25 - 45 °C | 0,8 |
Varaosat ja lisävarusteet
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
095360 | Korjaussarja 552, 25 - 45 °C | 1 |
095361 | Korjaussarja 552, 35 - 65 °C | 1 |
095362 | Korjaussarja 552, 25 - 45 °C (Kvs 3,5) | 1 |
095363 | Korjaussarja 552, 35 - 65 °C (Kvs 3,5) | 1 |
092052 | Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili | 2 |
092053 | Kytkentäsarja G ¾” x 1” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä | 2 |
092333 | Kytkentäsarja M 1” x 1¼” yhdistäjämutteri, tiivisteet, 1 takaiskuventtiili | 2 |
092334 | Kytkentäsarja G 1” x 1¼” yhdistäjämutteri, tiivisteet, 2 takaiskuventtiiliä | 2 |
187310 | LK eriste, 551 (Kvs 3,2 - 4,2) / 552 | 3 |
