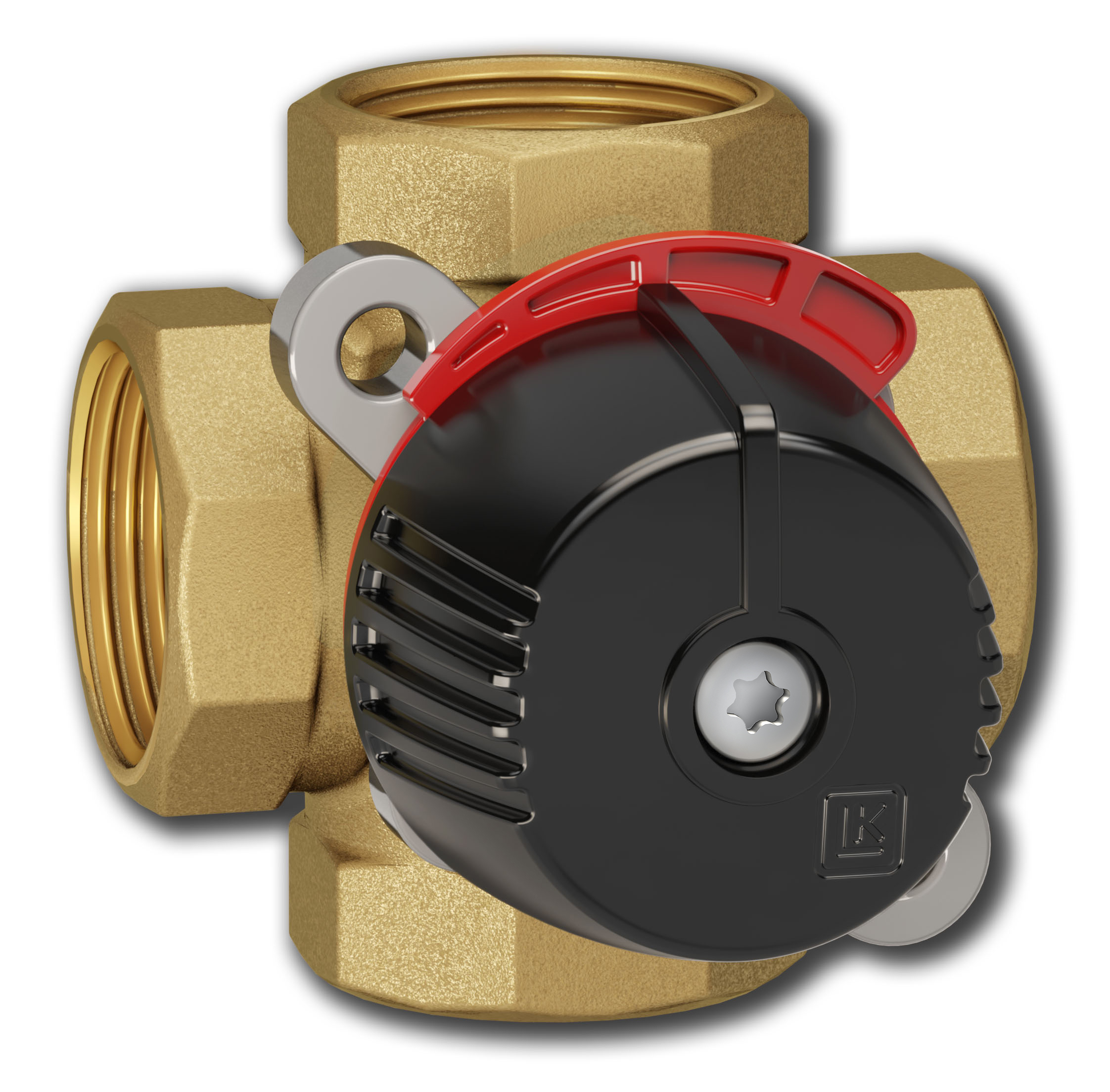

LK 841 ThermoMix® 2.0
LK 841 2.0 - Sisäkierre 5 artikkelit
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
|
|
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
|
|
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
|
|
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
|
181940
Koko | Rp ½" |
Kvs m³/h | 2,5 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Paino (kg) | 0,7 |
Mittapiirros | |
Tuotelista |
|
181941
Koko | Rp ¾" |
Kvs m³/h | 4,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
181942
Koko | Rp ¾" |
Kvs m³/h | 6,3 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
181943
Koko | Rp 1" |
Kvs m³/h | 10,0 |
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
181944
Koko | Rp 1¼" |
Kvs m³/h | 16,0 |
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
Paino (kg) | 0,8 |
Mittapiirros | |
Tuotelista |
|
Muut koot pyydettäessä.
Tuote 181940
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181941
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181942
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181943
A mm | 70 |
B mm | 35 |
C mm | 70 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Tuote 181944
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |

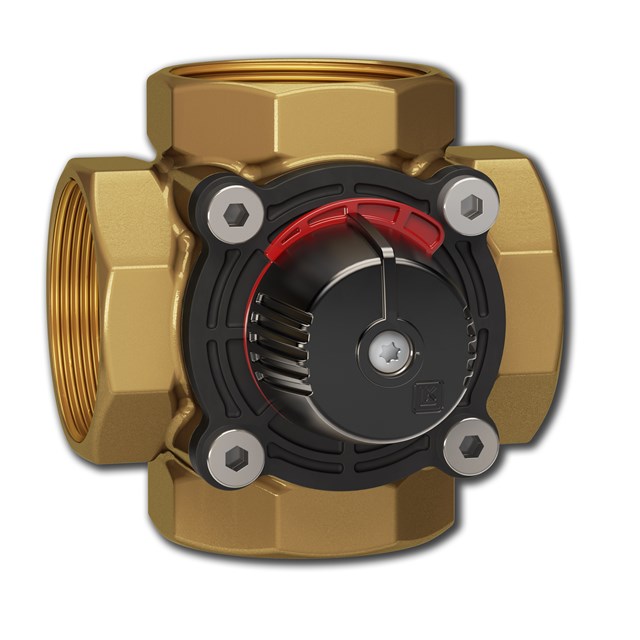

LK 841 2.0 - Sisäkierre 2 artikkelit

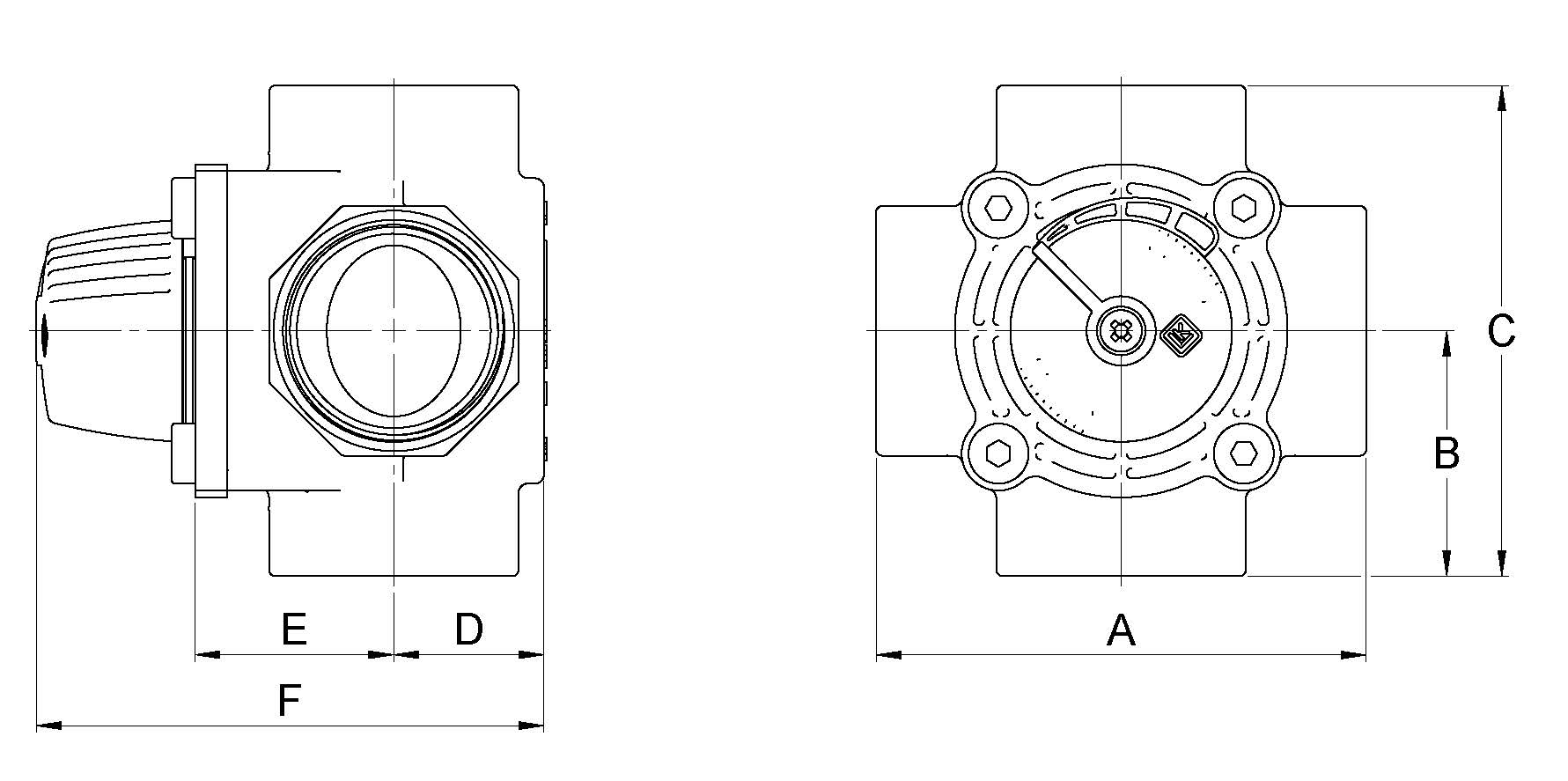

Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
|
|
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
|
181945
Koko | Rp 1½" |
Kvs m³/h | 25,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Paino (kg) | 1,6 |
Mittapiirros | |
Tuotelista |
|
181946
Koko | Rp 2" |
Kvs m³/h | 40,0 |
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Paino (kg) | 1,7 |
Mittapiirros | |
Tuotelista |
|
Muut koot pyydettäessä.
Tuote 181945
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
Tuote 181946
A mm | 106 |
B mm | 53 |
C mm | 106 |
D mm | 33 |
E mm | 43 |
F mm | 110 |
LK 841 2.0 – Ulkokierre 1 artikel
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
|
181949
Koko | G 1" |
Kvs m³/h | 6,3 |
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Paino (kg) | 0,5 |
Mittapiirros | |
Tuotelista |
|
Muut koot pyydettäessä.
Tuote 181947
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181948
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181949
A mm | 80 |
B mm | 40 |
C mm | 80 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181950
A mm | 82 |
B mm | 41 |
C mm | 82 |
D mm | 20 |
E mm | 29 |
F mm | 83 |
Tuote 181951
A mm | 84 |
B mm | 42 |
C mm | 84 |
D mm | 24 |
E mm | 32 |
F mm | 90 |
LK 841 2.0 - Puserrusliitin 1 artikel
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) | Mittapiirros | Tuotelista |
---|---|---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
|
181986
Koko | 22 mm |
Kvs m³/h | 2,5 |
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Paino (kg) | 0,9 |
Mittapiirros | |
Tuotelista |
|
Muut koot pyydettäessä.
Tuote 181984
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181985
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181986
A mm | 114 |
B mm | 57 |
C mm | 114 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181987
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Tuote 181988
A mm | 120 |
B mm | 60 |
C mm | 120 |
D mm | 18 |
E mm | 29 |
F mm | 81 |
Kuvaus
LK 841 ThermoMix® 2.0 on tarkoitettu lämmitysjärjestelmiin, joissa vaaditaan korkea paluulämpötila korroosion välttämiseksi ja käyttöiän pidentämiseksi.
Venttiili sopii hyvin moottoroitavaksi, ja se voidaan varustaa eristeellä. Lisätietoja eristyksestä kertovassa tuoteselosteessa.
Kompakti malli ja kahdeksankulmainen avain helpottavat asennusta merkittävästi ahtaissa tiloissa. Venttiilin voi asentaa mihin asentoon tahansa. LK 841 ThermoMix® 2.0 on helppo asentaa sekä oikean- että vasemmanpuolisena asennuksena.
Venttiili on huoltovapaa, mutta kytkentä tulee kuitenkin tarkistaa säännöllisesti.
Tekniset tiedot
Käyttölämpötila: |
Väh. 5 °C / enint. 110 °C (lyhytaikaisesti 120 °C) |
Ympäristön lämpötila: | Väh. 5 °C / enint. 60 °C |
Suurin sallittu käyttöpaine: | 1,0 MPa (10 bar) |
Paine-ero enint.: | 100 kPa (1 bar) |
Vuoto: | < 1,5% Kvs:stä 50 kPa:ssa |
Kääntökulma: | 90°/360° |
Vääntömomentti: | < 1 Nm |
Siirtoneste 1: | Vesi - Glykolia maks. 50% Etanolia maks. 30% |
Kierrestandardi: | Rp - sisäkierre, G - ulkokierre |
Materiaali, venttiilipesä: | Messinki EN 12165 CW617N |
Materiaali, sisäkansi: | PPS-komposiitti |
Materiaali, luisti/akseli: | Messinki EN 12165 CW617N |
Muuta: |
Materiaali, ulkokansi: Alumiini DN 15-32, Komposiitti DN 40-50 Akselitiiviste: Kaksi O-rengasta |
Materiaali, tiiviste: | EPDM |
Käyttökohteet

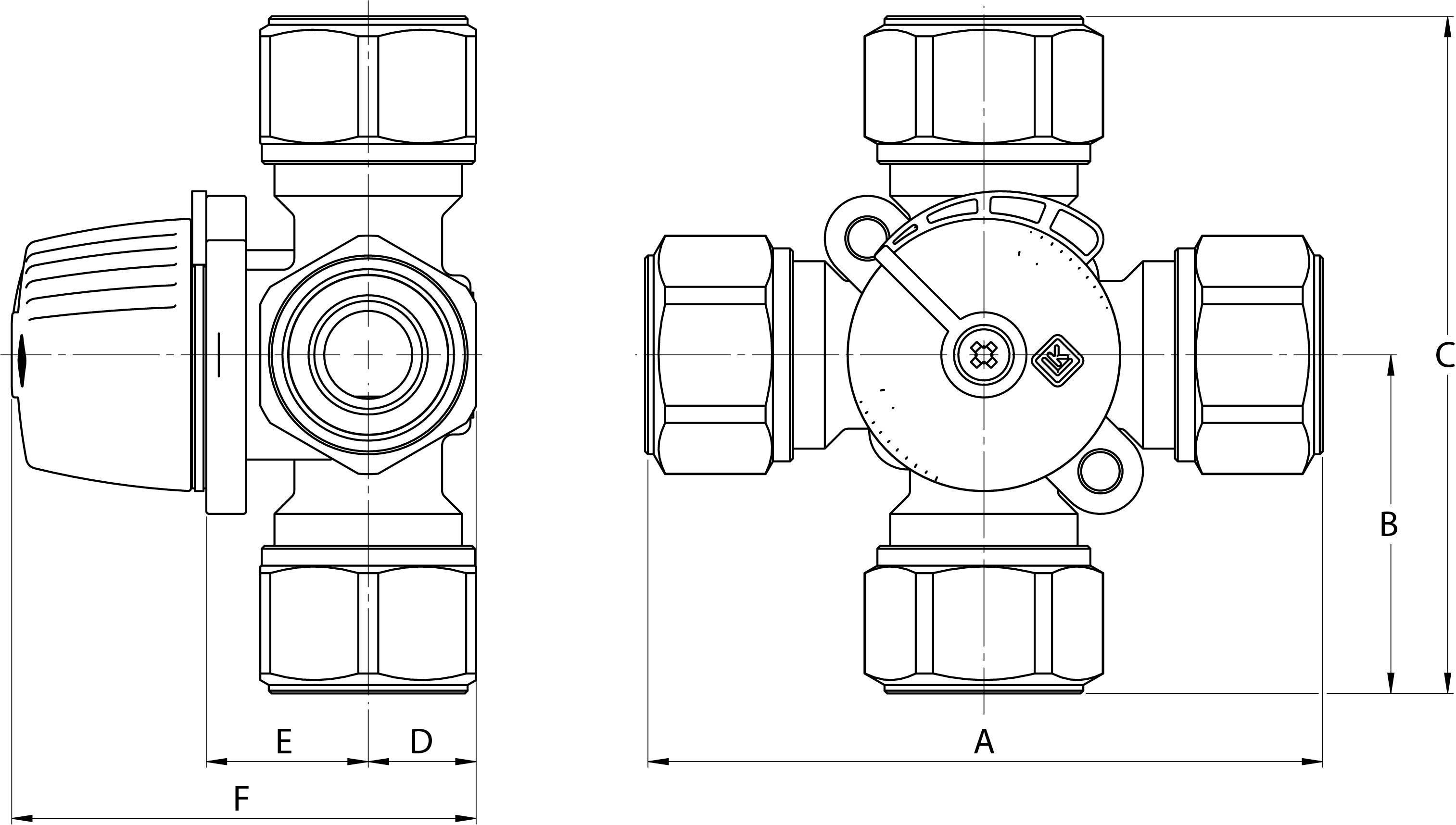

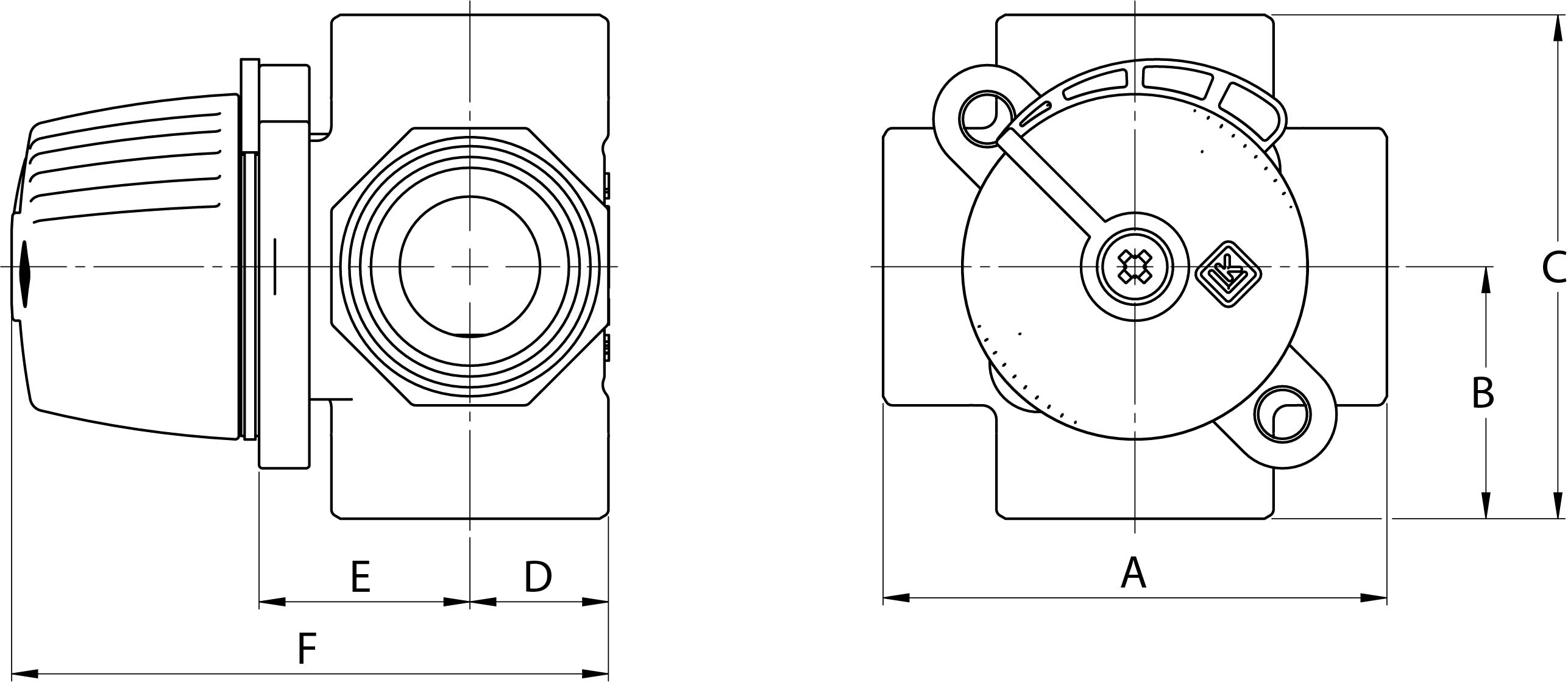

Tekniset piirustukset
Venttiilin ominaisuudet

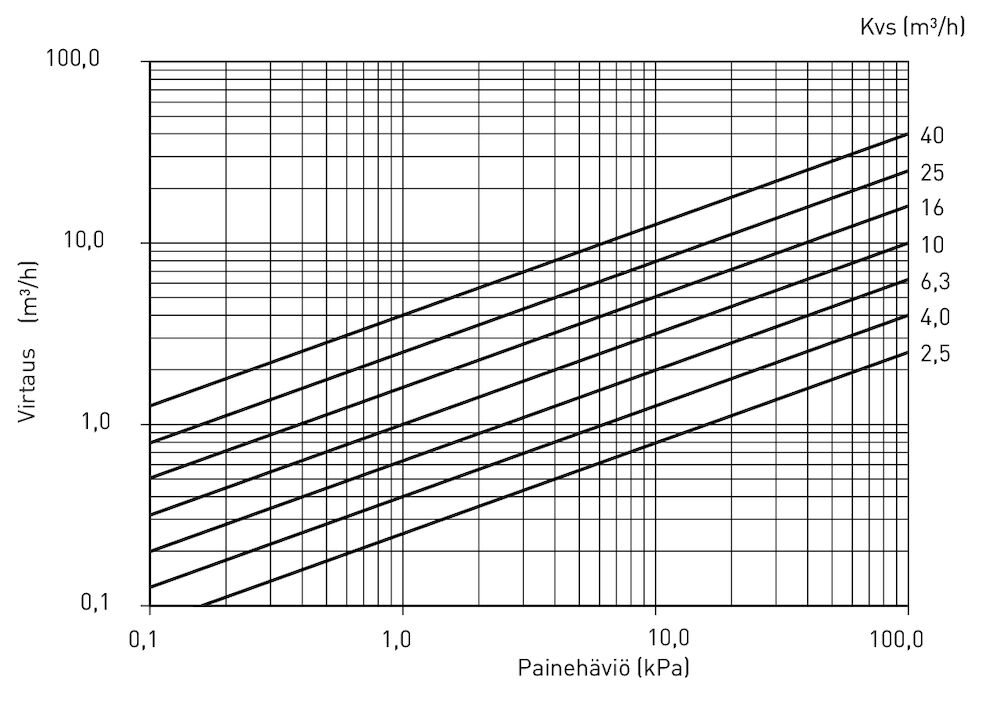

TEHOKÄYRÄT
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
187187 | Tiivistesarja LK 840/841 DN 15-20 | 1 |
187188 | Tiivistesarja LK 840/841 DN 25 | 1 |
187197 | Tiivistesarja 840/841 2.0, DN 32 | 1 |
187194 | Korjaussarja 841 2.0, DN 15–20 | 2 |
187195 | Korjaussarja 841 2.0, DN 25 | 2 |
187198 | Korjaussarja 841 2.0, DN 32 | 2 |
187189 | Tiivistesarja 840/841 2.0, DN 40-50 | 3 |
187196 | Korjaussarja 841 2.0, DN 40-50 | 4 |
187107 | Eriste, DN 15-20 | 5 |
187108 | Eriste, DN 25-32 | 5 |
Tekniset tiedot
Käyttölämpötila: |
Väh. 5 °C / enint. 110 °C (lyhytaikaisesti 120 °C) |
Ympäristön lämpötila: | Väh. 5 °C / enint. 60 °C |
Suurin sallittu käyttöpaine: | 1,0 MPa (10 bar) |
Paine-ero enint.: | 100 kPa (1 bar) |
Vuoto: | < 1,5% Kvs:stä 50 kPa:ssa |
Kääntökulma: | 90°/360° |
Vääntömomentti: | < 1 Nm |
Siirtoneste 1: | Vesi - Glykolia maks. 50% Etanolia maks. 30% |
Kierrestandardi: | Rp - sisäkierre, G - ulkokierre |
Materiaali, venttiilipesä: | Messinki EN 12165 CW617N |
Materiaali, sisäkansi: | PPS-komposiitti |
Materiaali, luisti/akseli: | Messinki EN 12165 CW617N |
Muuta: |
Materiaali, ulkokansi: Alumiini DN 15-32, Komposiitti DN 40-50 Akselitiiviste: Kaksi O-rengasta |
Materiaali, tiiviste: | EPDM |
LK 841 ThermoMix® 2.0 on tarkoitettu lämmitysjärjestelmiin, joissa vaaditaan korkea paluulämpötila korroosion välttämiseksi ja käyttöiän pidentämiseksi.
Venttiilin ominaisuudet
TEHOKÄYRÄT
LK 841 2.0 - Sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
181940 | Rp ½" | 2,5 | 70 | 35 | 70 | 18 | 29 | 81 | 0,7 |
181941 | Rp ¾" | 4,0 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181942 | Rp ¾" | 6,3 | 70 | 35 | 70 | 18 | 29 | 81 | 0,5 |
181943 | Rp 1" | 10,0 | 70 | 35 | 70 | 20 | 29 | 83 | 0,5 |
181944 | Rp 1¼" | 16,0 | 84 | 42 | 84 | 24 | 32 | 90 | 0,8 |
Muut koot pyydettäessä.
LK 841 2.0 - Sisäkierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
181945 | Rp 1½" | 25,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,6 |
181946 | Rp 2" | 40,0 | 106 | 53 | 106 | 33 | 43 | 110 | 1,7 |
Muut koot pyydettäessä.
LK 841 2.0 – Ulkokierre
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
181949 | G 1" | 6,3 | 80 | 40 | 80 | 18 | 29 | 81 | 0,5 |
Muut koot pyydettäessä.

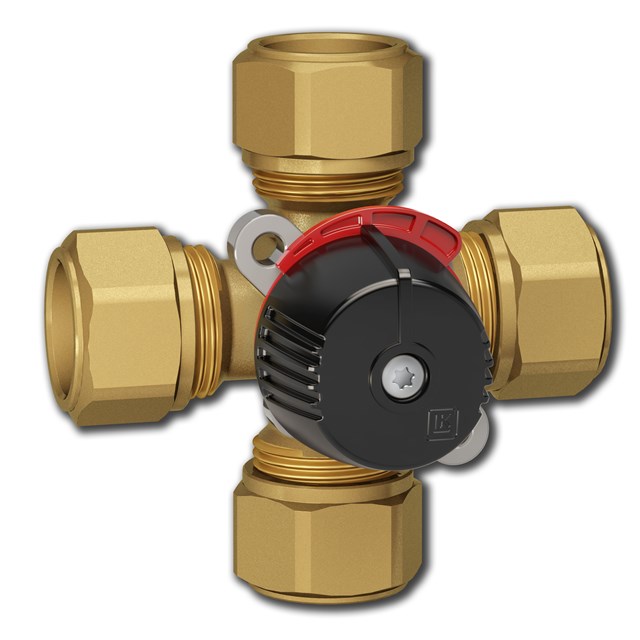

LK 841 2.0 - Puserrusliitin
Tuote | Koko | Kvs m³/h | A mm | B mm | C mm | D mm | E mm | F mm | Paino (kg) |
---|---|---|---|---|---|---|---|---|---|
181986 | 22 mm | 2,5 | 114 | 57 | 114 | 18 | 29 | 81 | 0,9 |
Muut koot pyydettäessä.

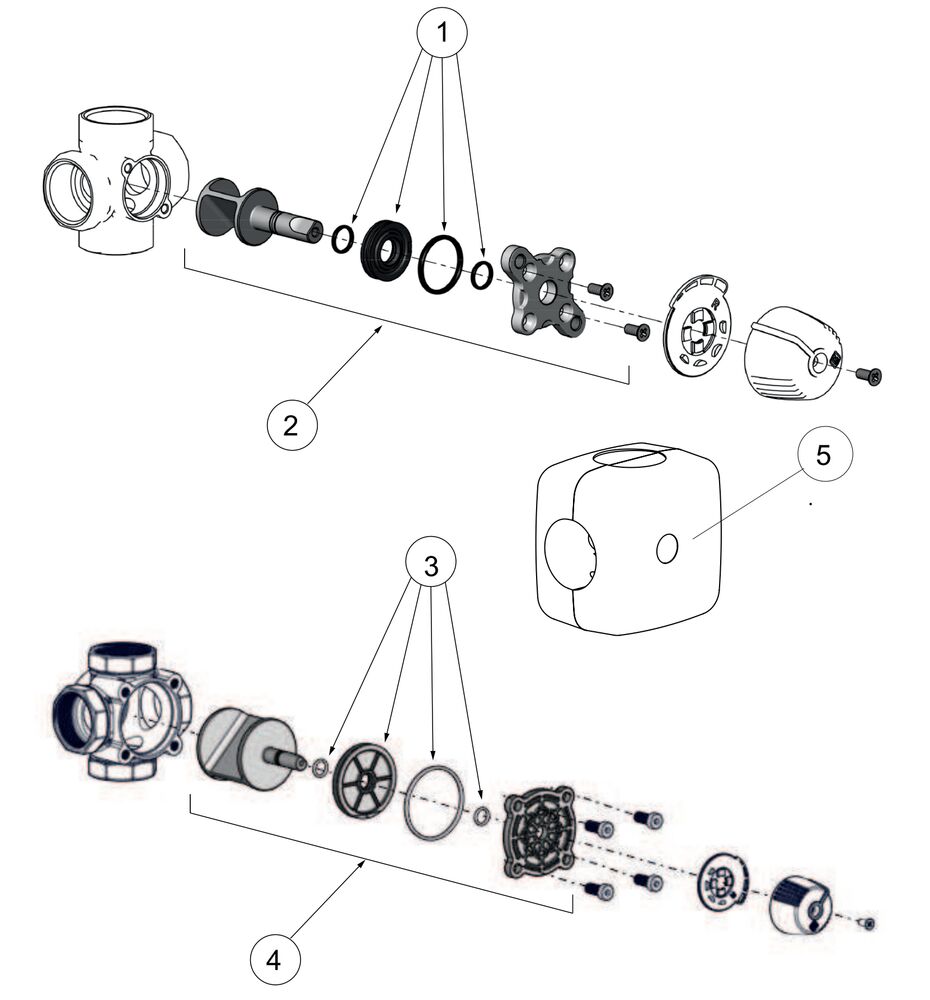

Varaosat ja lisävarusteet
Tuotenumero | Tuote | Numero kuvassa |
---|---|---|
187187 | Tiivistesarja LK 840/841 DN 15-20 | 1 |
187188 | Tiivistesarja LK 840/841 DN 25 | 1 |
187197 | Tiivistesarja 840/841 2.0, DN 32 | 1 |
187194 | Korjaussarja 841 2.0, DN 15–20 | 2 |
187195 | Korjaussarja 841 2.0, DN 25 | 2 |
187198 | Korjaussarja 841 2.0, DN 32 | 2 |
187189 | Tiivistesarja 840/841 2.0, DN 40-50 | 3 |
187196 | Korjaussarja 841 2.0, DN 40-50 | 4 |
187107 | Eriste, DN 15-20 | 5 |
187108 | Eriste, DN 25-32 | 5 |
