LK 521 MultiFill®

Artikkelit
Tarkat tiedot
Dokumentit
Videot
Varaosat ja lisävarusteet

Artikkelit

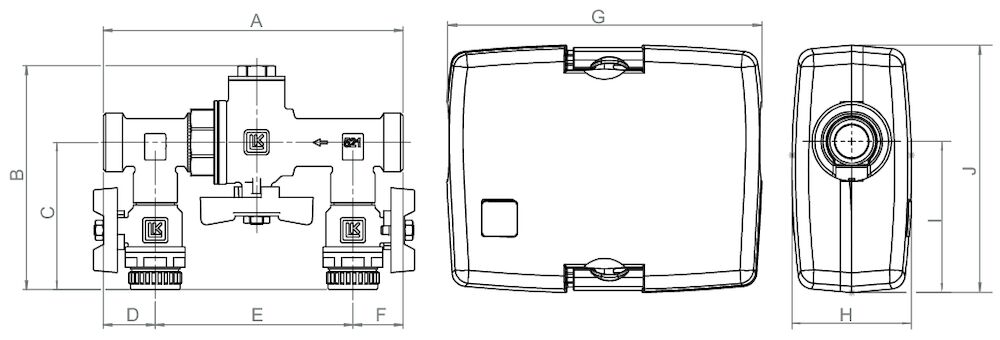

LK 521 - Ulkokierre 2 artikkelit

Koko	Koko 2	Paino (kg)	Tuote	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	J mm	Mittapiirros	Tuotelista
G 1"	G ¾"	1,3
G 1¼"	G ¾"	1,7	091481	22,0	173	136	87	29	115	29	218	83	105	171

Koko 2	G ¾"
Paino (kg)	1,3
Tuote
Kvs m³/h
A mm
B mm
C mm
D mm
E mm
F mm
G mm
H mm
I mm
J mm
Mittapiirros
Tuotelista

Koko 2	G ¾"
Paino (kg)	1,7
Tuote	091481
Kvs m³/h	22,0
A mm	173
B mm	136
C mm	87
D mm	29
E mm	115
F mm	29
G mm	218
H mm	83
I mm	105
J mm	171
Mittapiirros
Tuotelista

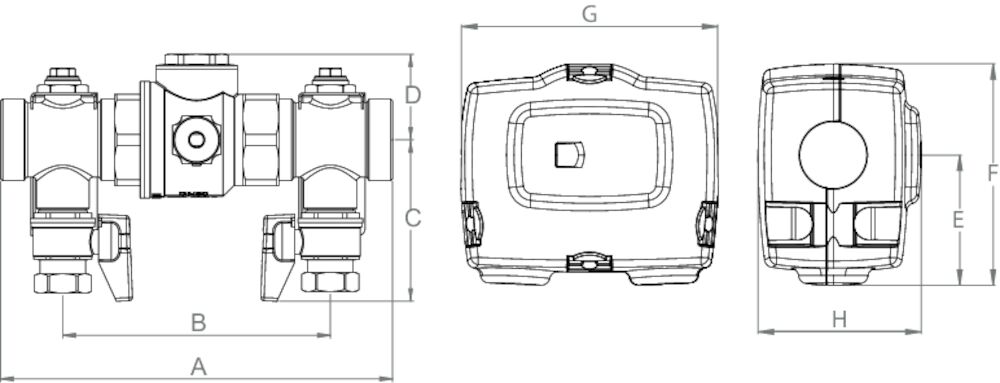

LK 521 - Ulkokierre 1 artikel

Tuote	Koko	Koko 2	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	Paino (kg)	Mittapiirros	Tuotelista
091483	G 2"	G 1"	40,0	284	178	118	49	156	265	308	195	4,6

Koko	G 2"
Koko 2	G 1"
Kvs m³/h	40,0
A mm	284
B mm	178
C mm	118
D mm	49
E mm	156
F mm	265
G mm	308
H mm	195
Paino (kg)	4,6
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

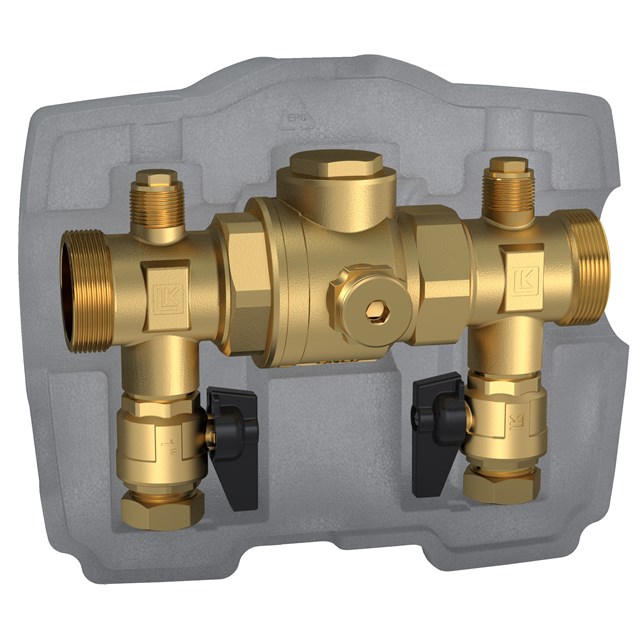

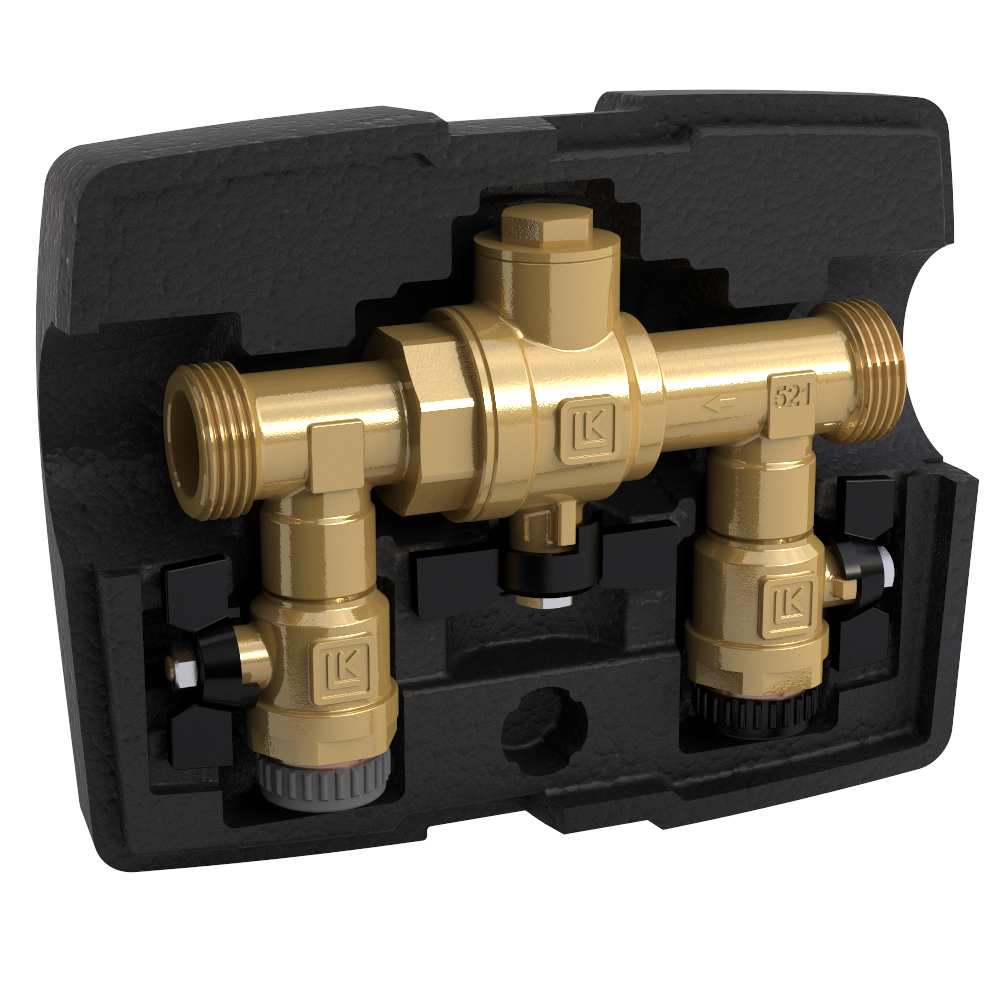

LK 521 MultiFill® on kompakti yhdistelmäventtiili, jonka avulla täytetään maalämpöpumpun keruuletku jäähdytysnesteellä. Venttiilissä on suodatin, joka suojaa höyrystintä mahdollisilta hiukkasilta. Toimitettaessa se on varustettu eristeellä, joka suojaa kondenssiveden ja jään muodostumiselta. Venttiilin kompaktin rakenteen ansiosta se voidaan helposti asentaa ahtaisiin tiloihin. LK 521 MultiFill® sopii myös muihin täyttöä ja suodatusta vaativiin sovelluksiin.

Nuolet venttiilipesässä osoittavat virtaussuunnan. Venttiili tulee eristää mukana tulevalla eristeellä.

Puhdistuksen lisäksi suodatin ei vaadi muita huoltotoimenpiteitä. Suodatin puhdistetaan heti kytkennän jälkeen, kuukauden kuluttua ja sen jälkeen joka toinen vuosi tai järjestelmän nestetäytön yhteydessä. Tarkasta kytkentä säännöllisesti.

LK 521 MultiFill® 25
lämpöpumpuille, enint. 12 kW

LK 521 MultiFill® 32
lämpöpumpuille, enint. 30 kW

LK 521 MultiFill® 50
lämpöpumpuille, enint. 50 kW

Tekniset tiedot

Käyttölämpötila:	Väh. -20 °C/enint. 80 °C
Suurin sallittu käyttöpaine:	1,0 MPa (10 bar)
Siirtoneste 1:	Vesi - Glykolia maks. 50%
Siirtoneste 2:	Vesi - Glykolia maks. 30%
Siirtoneste 3:	Vesi - Etanolia maks. 30%
Kierrestandardi:	G - ulkokierre
Silmäkoko, suodatin:	Säätöventtiili DN25, DN32: 0,6 mm² Säätöventtiili DN50: 1,0 mm² Täyttöventtiili DN25, DN32: 0,7 mm² Täyttöventtiili DN50: 0,7 mm²
Materiaali, venttiilipesä:	Messinki EN 12165 CW617N
Materiaali, eriste:	Paisutettu Polystyreeni EPS
Muuta:	(Etanolia - Käyttölämpötila: enint. 60 °C) Materiaali, suodatinyksikkö Säätöventtiili: Muovi, ruostumaton teräs Täyttöventtiili: Ruostumaton teräs
Materiaali, tiiviste:	EPDM

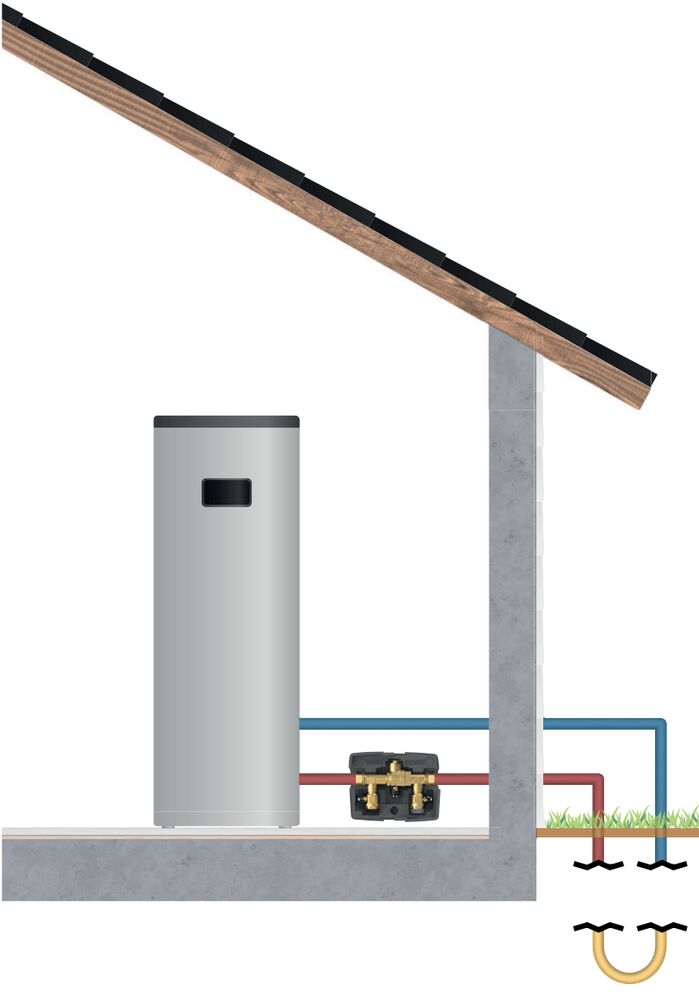

Käyttökohteet

Tekniset piirustukset

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 521 MultiFill®

Käyttöohjeet

521 MultiFill DN25-32 - Instruction_148827

Käyttöohjeet

521 MultiFill DN50 - Instruction_248033

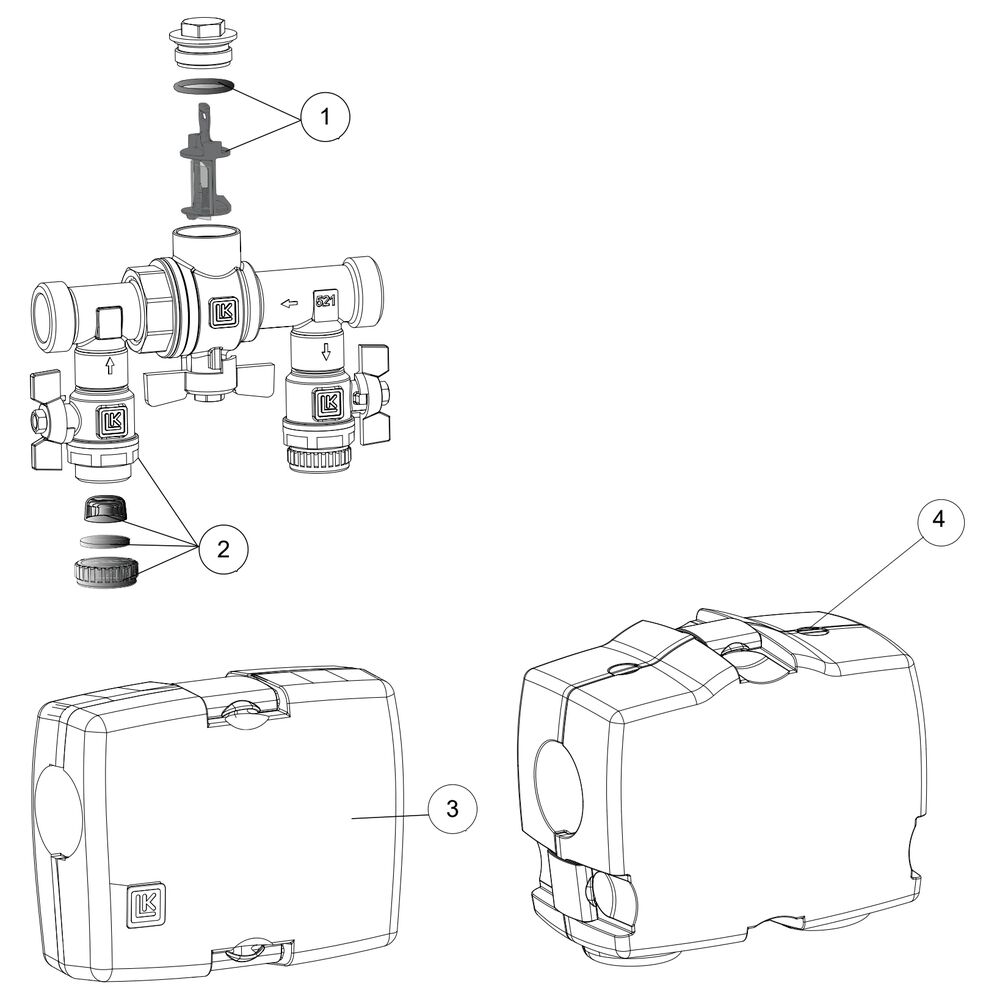

Varaosat ja lisävarusteet

Tuotenumero	Tuote	Numero kuvassa
095070	Suodatin ja tiiviste DN 25	1
095071	Suodatin ja tiiviste DN 32	1
095073	Kansi, suodatin ja tiiviste	2
095072	LK eriste, 521 DN 25-32	3
187309	LK eriste, 521 DN 50	4

Videot

Koko	Koko 2	Paino (kg)	Tuote	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	J mm
G 1"	G ¾"	1,3
G 1¼"	G ¾"	1,7	091481	22,0	173	136	87	29	115	29	218	83	105	171

Koko

Koko 2

Paino (kg)

Tuote

Kvs m³/h

A mm

B mm

C mm

D mm

E mm

F mm

G mm

H mm

I mm

J mm

G 1"

G ¾"

1,3

G 1¼"

G ¾"

1,7

091481

22,0

173

136

115

218

105

171

Tuote	Koko	Koko 2	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	Paino (kg)
091483	G 2"	G 1"	40,0	284	178	118	49	156	265	308	195	4,6

Tuote

Koko

Koko 2

Kvs m³/h

A mm

B mm

C mm

D mm

E mm

F mm

G mm

H mm

Paino (kg)

091483

G 2"

G 1"

40,0

284

178

118

156

265

308

195

4,6

Tuotenumero

Tuote

Numero kuvassa

095070

Suodatin ja tiiviste DN 25

095071

Suodatin ja tiiviste DN 32

095073

Kansi, suodatin ja tiiviste

095072

LK eriste, 521 DN 25-32

187309

LK eriste, 521 DN 50
