LK 820 ThermoVar®

LK 820 ThermoVar®

  • Asennettavissa mihin asentoon tahansa

LK 820 ThermoVar® on terminen 3-tie atausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden läm...

Lue lisää

LK 820 ThermoVar®

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

LK 820 – Sisäkierre

LK 820 – Sisäkierre 11 artikkelit

Tuote Käynnistyslämpötila °C Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Mittapiirros Tuotelista
180493 45 Rp 1" 9.0 82 41 67 21 35 0.7
180500 55 Rp ¾" 6.0 80 40 66 21 35 0.7
180501 55 Rp 1" 9.0 82 41 67 21 35 0.7
180502 55 Rp 1¼" 12.0 84 42 68 24 39 0.8
180508 61 Rp ¾" 6.0 80 40 66 21 35 0.7
180509 61 Rp 1" 9.0 82 41 67 21 35 0.7
180510 61 Rp 1¼" 12.0 84 42 68 24 39 0.8
180517 66 Rp 1" 9.0 82 41 67 21 35 0.7
180525 72 Rp 1" 9.0 82 41 67 21 35 0.7
180526 72 Rp 1¼" 12.0 84 42 68 24 39 0.8
180534 80 Rp 1¼" 12.0 84 42 68 24 39 0.8

180493

Käynnistyslämpötila °C 45
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180500

Käynnistyslämpötila °C 55
Koko Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180501

Käynnistyslämpötila °C 55
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180502

Käynnistyslämpötila °C 55
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180508

Käynnistyslämpötila °C 61
Koko Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180509

Käynnistyslämpötila °C 61
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180510

Käynnistyslämpötila °C 61
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180517

Käynnistyslämpötila °C 66
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180525

Käynnistyslämpötila °C 72
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180526

Käynnistyslämpötila °C 72
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180534

Käynnistyslämpötila °C 80
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

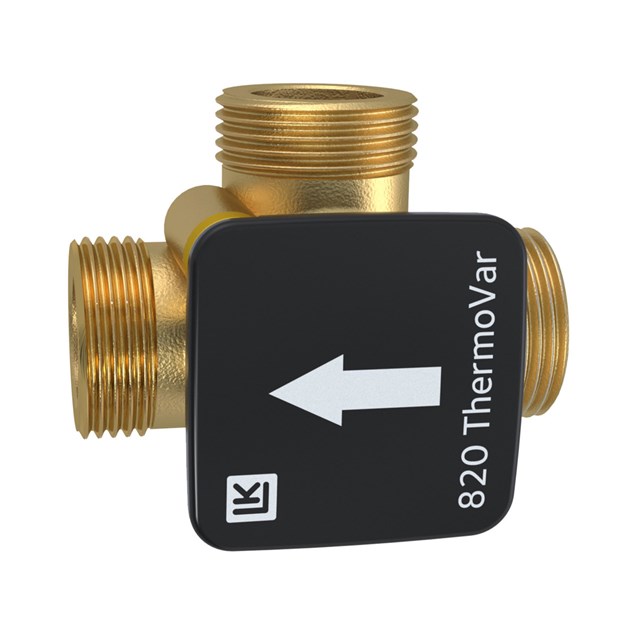

LK 820 – Ulkokierre

LK 820 – Ulkokierre 10 artikkelit

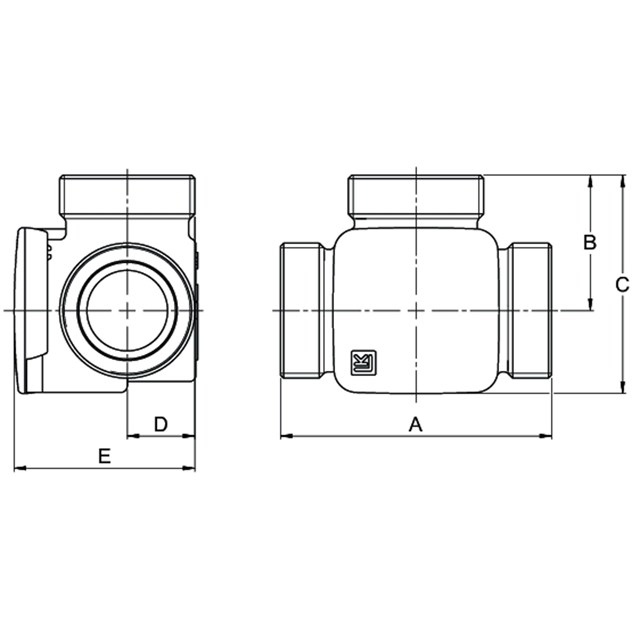

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Käynnistyslämpötila °C Mittapiirros Tuotelista
180503 G ¾" 4.0 80 40 66 21 35 0.7
180504 G 1" 6.0 80 40 66 21 35 0.7
180505 G 1¼" 9.0 84 42 68 21 35 0.7
180506 G 1½" 12.0 84 42 68 24 39 0.8
180512 G 1" 6.0 80 40 66 21 35 0.7 61
180513 G 1¼" 9.0 84 42 68 21 35 0.7 61
180514 G 1½" 12.0 84 42 68 24 39 0.8 61
180520 G 1" 6.0 80 40 66 21 35 0.7 66
180528 G 1" 6.0 80 40 66 21 35 0.7 72
180530 G 1½" 12.0 84 42 68 24 39 0.8 72

180503

Koko G ¾"
Kvs m³/h 4.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C
Mittapiirros
Tuotelista

180504

Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C
Mittapiirros
Tuotelista

180505

Koko G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C
Mittapiirros
Tuotelista

180506

Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila °C
Mittapiirros
Tuotelista

180512

Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C 61
Mittapiirros
Tuotelista

180513

Koko G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C 61
Mittapiirros
Tuotelista

180514

Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila °C 61
Mittapiirros
Tuotelista

180520

Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C 66
Mittapiirros
Tuotelista

180528

Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila °C 72
Mittapiirros
Tuotelista

180530

Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila °C 72
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

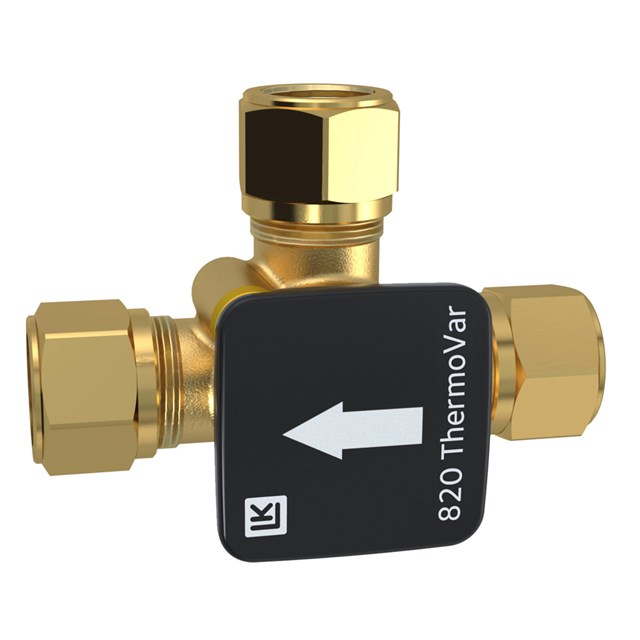

LK 820 – Puserrusliitin

LK 820 – Puserrusliitin 1 artikel

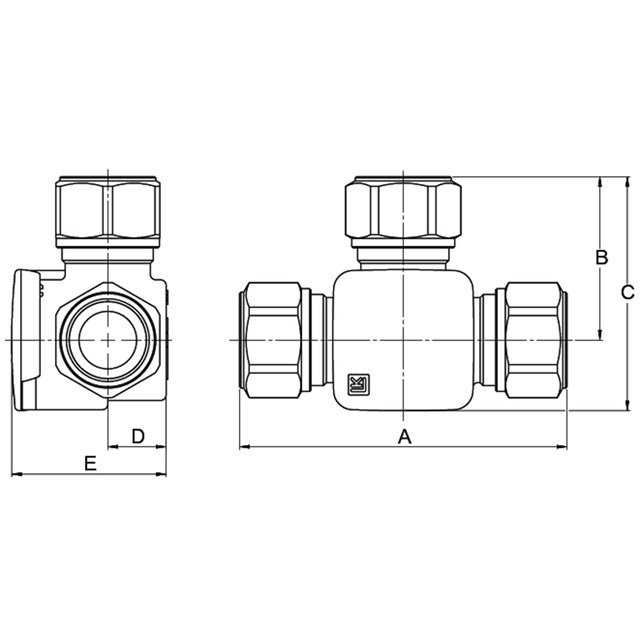

Tuote Käynnistyslämpötila °C Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Mittapiirros Tuotelista
181125 61 22 mm 6.0 114 57 83 21 35 0.8

181125

Käynnistyslämpötila °C 61
Koko 22 mm
Kvs m³/h 6.0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Paino (kg) 0.8
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

Tarkat tiedot

Kuvaus

LK 820 ThermoVar® on terminen 3-tie atausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

LK 820 voidaan varustaa eristeellä - katso kohdasta lisävarusteet. Lisätietoa on eristeen tuotelehdessä.

Venttiilin asentaa mihin asentoon tahansa. LK 820 ThermoVar® voidaan asentaa sekä oikean- että vasemmanpuolisesti. Venttiili voidaan asentaa kolmeen eri asentoon. Vakiotoimituksessa venttiili on tarkoitettu asennettavaksi asentoon II. Se voidaan helposti muuntaa asennettavaksi asentoon I.

Venttiili on normaalisti huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: (45-55 °C) Väh. 5 °C / enint. 95 °C
(61-80 °C) Väh. 5 °C / enint. 110 °C
Avautumislämpötila: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C or 80 °C
Ympäristön lämpötila: Väh. 5 °C / enint. 60 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste: Vesi - Glykolia maks. 50%
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, ulkokansi: Messinki EN 12165 CW617N, G 2” - pintakäsitelty alumiini
Materiaali, tiiviste: EPDM

Käyttökohteet

LK 820 ThermoVar®

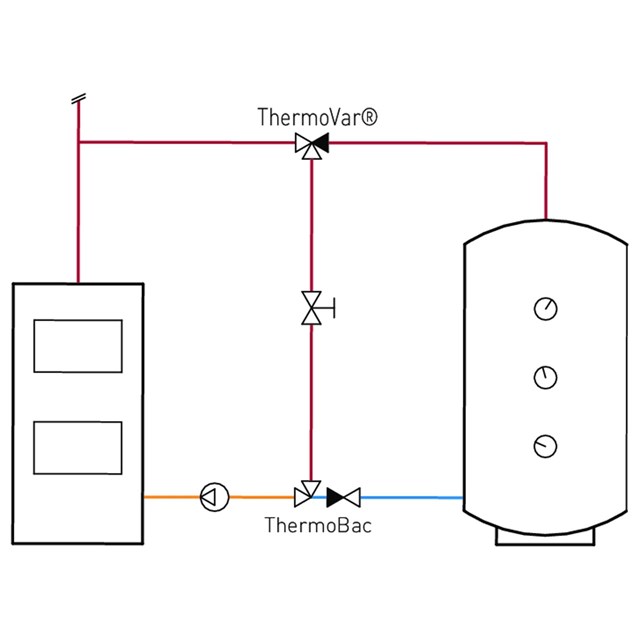

Asento I

LK 820 ThermoVar®

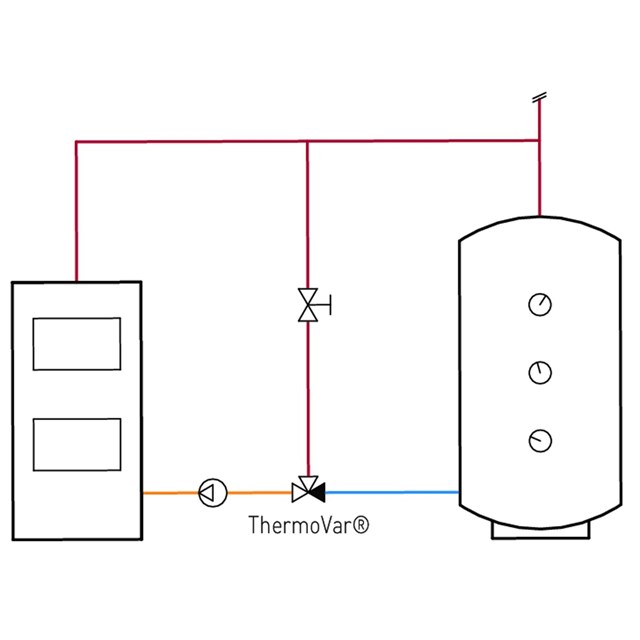

Asento II

LK 820 ThermoVar®

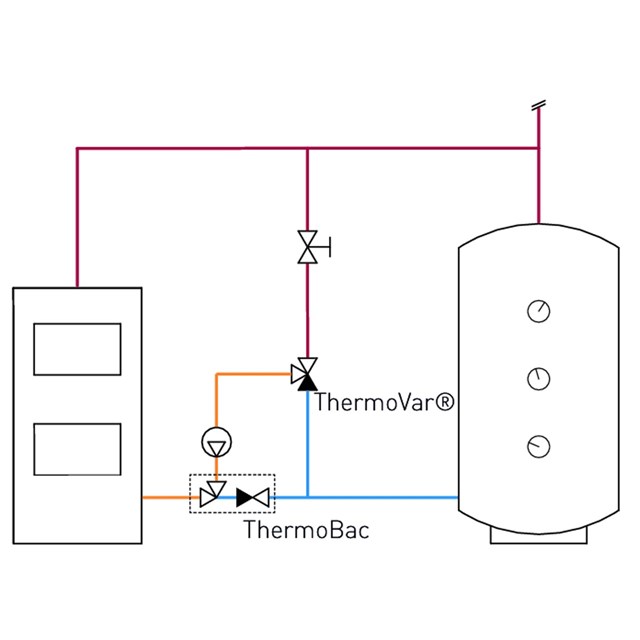

Asento III

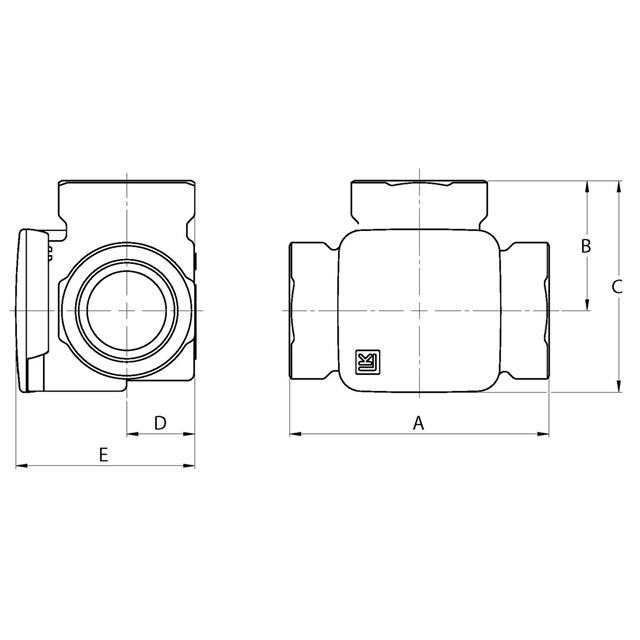

Tekniset piirustukset

LK 820 ThermoVar®

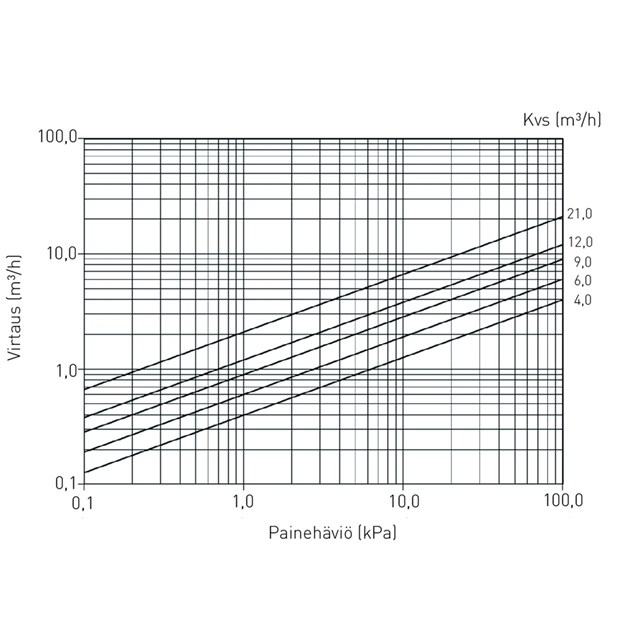

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 820 ThermoVar®

Käyttöohjeet

820 ThermoVar Pos. I _ II - Instruction_048313

Käyttöohjeet

820 ThermoVar Pos III - Instruction_148475

Käyttöohjeet

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 820, 821, 823, 825.pdf

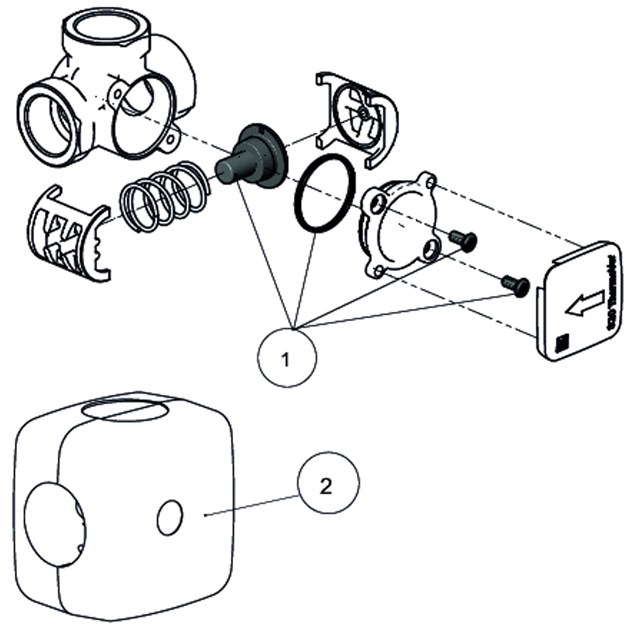

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187025 Termostaattielementti 820, 45 °C 1
187026 Termostaattielementti 820, 55 °C 1
187027 Termostaattielementti 820, 61 °C 1
187028 Termostaattielementti 820, 66 °C 1
187029 Termostaattielementti 820, 72 °C 1
187030 Termostaattielementti 820, 80 °C 1
187107 Eriste, DN 15-20 2
187108 Eriste, DN 25-32 2
