LK 820 ThermoVar®

LK 820 ThermoVar®

  • Vähentää kondensaatiota ja tervan muodostumista, mikä pidentää kattilan käyttöikää
  • Varmistaa optimaalisen lämpötilakerrostumisen varaajasäiliössä
  • Helppo sovittaa oikea- tai vasenkätiseen asennukseen

LK 820 ThermoVar® on terminen 3-tie atausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden läm...

Lue lisää

LK 820 ThermoVar®

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

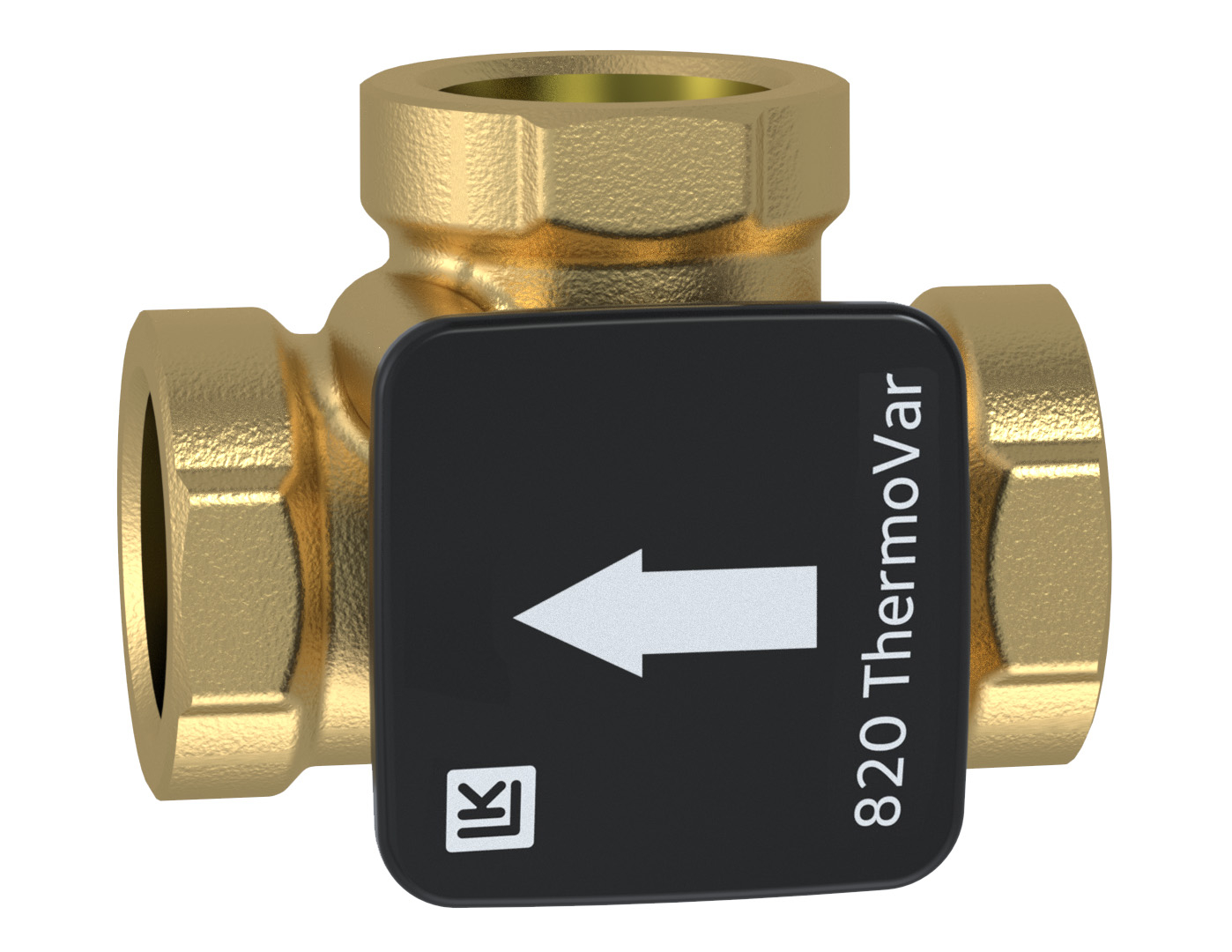

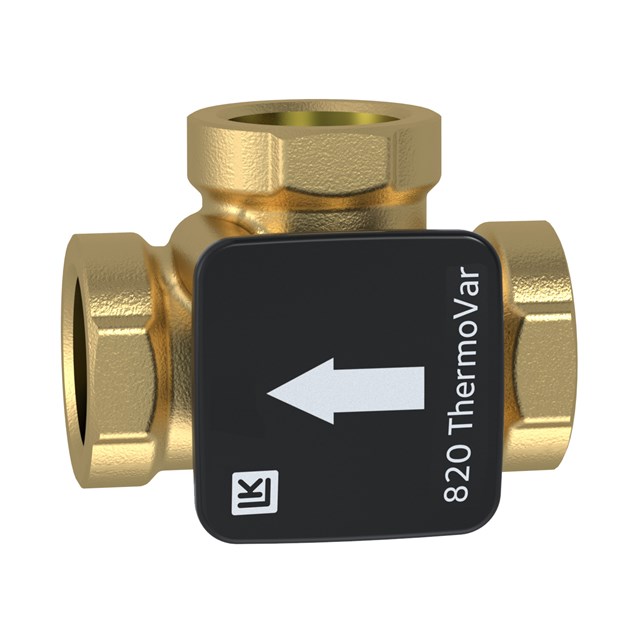

LK 820 – Sisäkierre

LK 820 – Sisäkierre 11 artikkelit

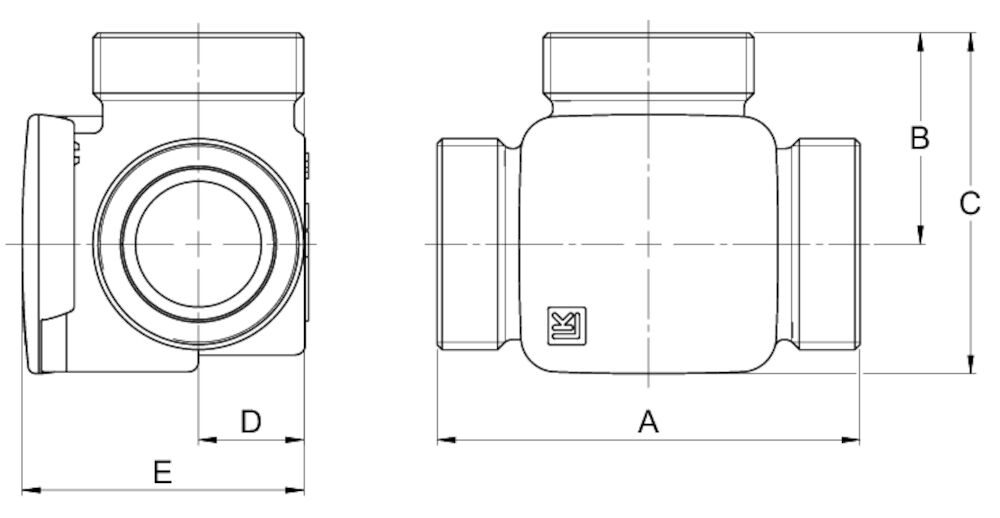

Tuote Käynnistyslämpötila Käynnistyslämpötila Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Mittapiirros Tuotelista
180493 45 °C 45 Rp 1" 9.0 82 41 67 21 35 0.7
180500 55 °C 55 Rp ¾" 6.0 80 40 66 21 35 0.7
180501 55 °C 55 Rp 1" 9.0 82 41 67 21 35 0.7
180502 55 °C 55 Rp 1¼" 12.0 84 42 68 24 39 0.8
180508 61 °C 61 Rp ¾" 6.0 80 40 66 21 35 0.7
180509 61 °C 61 Rp 1" 9.0 82 41 67 21 35 0.7
180510 61 °C 61 Rp 1¼" 12.0 84 42 68 24 39 0.8
180517 66 °C 66 Rp 1" 9.0 82 41 67 21 35 0.7
180525 72 °C 72 Rp 1" 9.0 82 41 67 21 35 0.7
180526 72 °C 72 Rp 1¼" 12.0 84 42 68 24 39 0.8
180534 80 °C 80 Rp 1¼" 12.0 84 42 68 24 39 0.8

180493

Käynnistyslämpötila 45 °C
Käynnistyslämpötila 45
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180500

Käynnistyslämpötila 55 °C
Käynnistyslämpötila 55
Koko Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180501

Käynnistyslämpötila 55 °C
Käynnistyslämpötila 55
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180502

Käynnistyslämpötila 55 °C
Käynnistyslämpötila 55
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180508

Käynnistyslämpötila 61 °C
Käynnistyslämpötila 61
Koko Rp ¾"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180509

Käynnistyslämpötila 61 °C
Käynnistyslämpötila 61
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180510

Käynnistyslämpötila 61 °C
Käynnistyslämpötila 61
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180517

Käynnistyslämpötila 66 °C
Käynnistyslämpötila 66
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180525

Käynnistyslämpötila 72 °C
Käynnistyslämpötila 72
Koko Rp 1"
Kvs m³/h 9.0
A mm 82
B mm 41
C mm 67
D mm 21
E mm 35
Paino (kg) 0.7
Mittapiirros
Tuotelista

180526

Käynnistyslämpötila 72 °C
Käynnistyslämpötila 72
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

180534

Käynnistyslämpötila 80 °C
Käynnistyslämpötila 80
Koko Rp 1¼"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

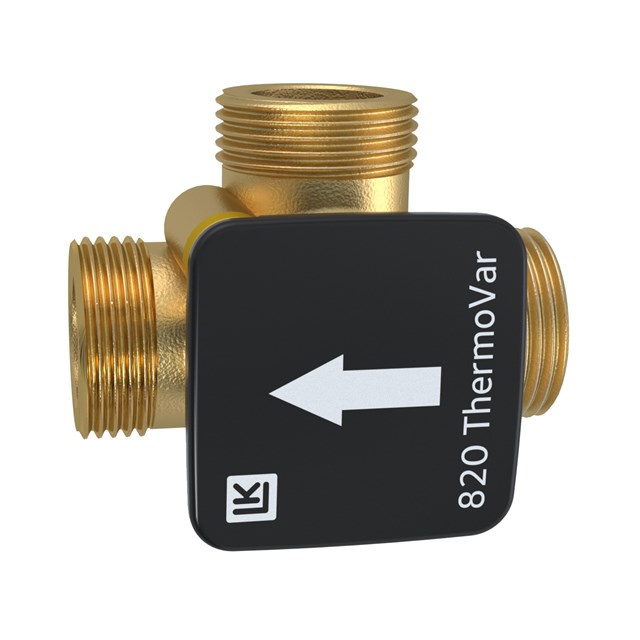

LK 820 – Ulkokierre

LK 820 – Ulkokierre 10 artikkelit

Tuote Käynnistyslämpötila Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Käynnistyslämpötila Mittapiirros Tuotelista
180503 55 °C G ¾" 4.0 80 40 66 21 35 0.7
180504 G 1" 6.0 80 40 66 21 35 0.7
180505 G 1¼" 9.0 84 42 68 21 35 0.7
180506 G 1½" 12.0 84 42 68 24 39 0.8
180512 61 °C G 1" 6.0 80 40 66 21 35 0.7 61
180513 61 °C G 1¼" 9.0 84 42 68 21 35 0.7 61
180514 61 °C G 1½" 12.0 84 42 68 24 39 0.8 61
180520 66 °C G 1" 6.0 80 40 66 21 35 0.7 66
180528 72 °C G 1" 6.0 80 40 66 21 35 0.7 72
180530 72 °C G 1½" 12.0 84 42 68 24 39 0.8 72

180503

Käynnistyslämpötila 55 °C
Koko G ¾"
Kvs m³/h 4.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila
Mittapiirros
Tuotelista

180504

Käynnistyslämpötila
Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila
Mittapiirros
Tuotelista

180505

Käynnistyslämpötila
Koko G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila
Mittapiirros
Tuotelista

180506

Käynnistyslämpötila
Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila
Mittapiirros
Tuotelista

180512

Käynnistyslämpötila 61 °C
Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila 61
Mittapiirros
Tuotelista

180513

Käynnistyslämpötila 61 °C
Koko G 1¼"
Kvs m³/h 9.0
A mm 84
B mm 42
C mm 68
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila 61
Mittapiirros
Tuotelista

180514

Käynnistyslämpötila 61 °C
Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila 61
Mittapiirros
Tuotelista

180520

Käynnistyslämpötila 66 °C
Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila 66
Mittapiirros
Tuotelista

180528

Käynnistyslämpötila 72 °C
Koko G 1"
Kvs m³/h 6.0
A mm 80
B mm 40
C mm 66
D mm 21
E mm 35
Paino (kg) 0.7
Käynnistyslämpötila 72
Mittapiirros
Tuotelista

180530

Käynnistyslämpötila 72 °C
Koko G 1½"
Kvs m³/h 12.0
A mm 84
B mm 42
C mm 68
D mm 24
E mm 39
Paino (kg) 0.8
Käynnistyslämpötila 72
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

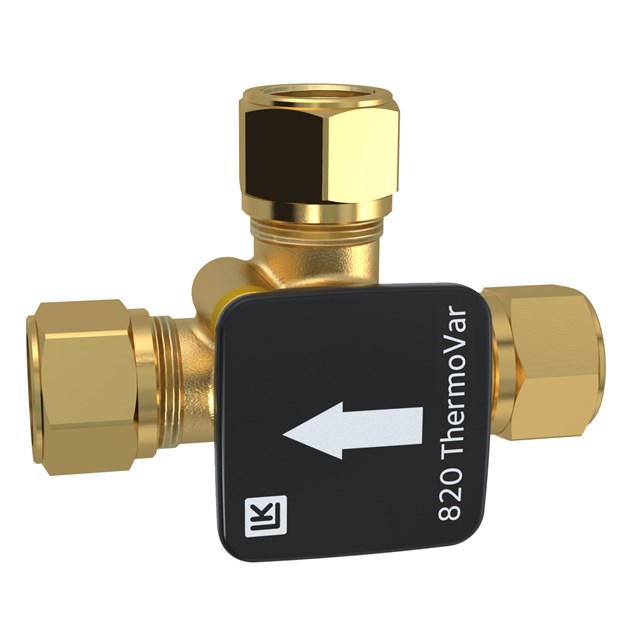

LK 820 – Puserrusliitin

LK 820 – Puserrusliitin 1 artikel

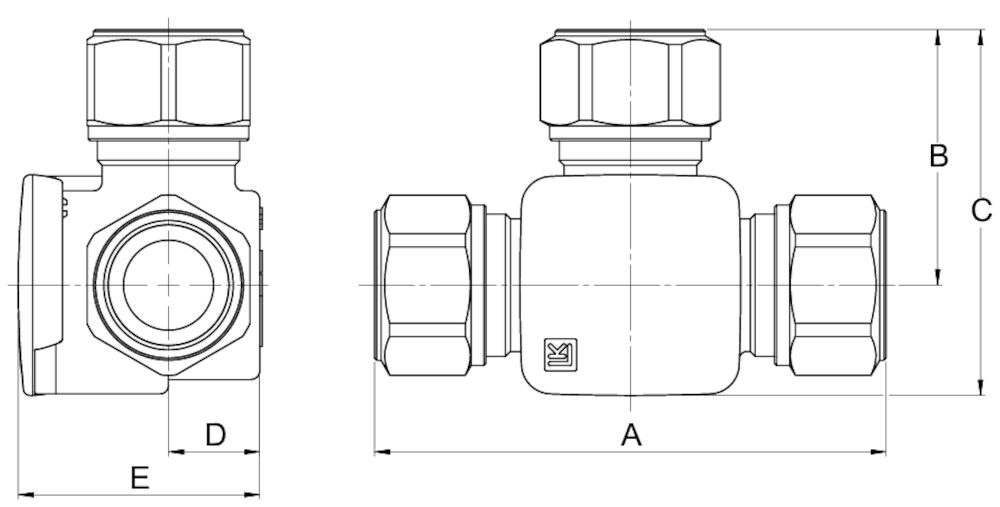

Tuote Käynnistyslämpötila Käynnistyslämpötila Koko Kvs m³/h A mm B mm C mm D mm E mm Paino (kg) Mittapiirros Tuotelista
181125 61 °C 61 22 mm 6.0 114 57 83 21 35 0.8

181125

Käynnistyslämpötila 61 °C
Käynnistyslämpötila 61
Koko 22 mm
Kvs m³/h 6.0
A mm 114
B mm 57
C mm 83
D mm 21
E mm 35
Paino (kg) 0.8
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

Tarkat tiedot

Kuvaus

LK 820 ThermoVar® on terminen 3-tie atausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

LK 820 voidaan varustaa eristeellä - katso kohdasta lisävarusteet. Lisätietoa on eristeen tuotelehdessä.

Venttiilin asentaa mihin asentoon tahansa. LK 820 ThermoVar® voidaan asentaa sekä oikean- että vasemmanpuolisesti. Venttiili voidaan asentaa kolmeen eri asentoon. Vakiotoimituksessa venttiili on tarkoitettu asennettavaksi asentoon II. Se voidaan helposti muuntaa asennettavaksi asentoon I.

Venttiili on normaalisti huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Paine-ero enint.: 50 Kpa (0.5 bar)
Käyttölämpötila: (45-55 °C) Väh. 5 °C / enint. 95 °C
(61-80 °C) Väh. 5 °C / enint. 110 °C
Avautumislämpötila: 45 °C, 55 °C, 61 °C, 66 °C, 72 °C, 80 °C
Ympäristön lämpötila: Väh. 5 °C / enint. 60 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste: Vesi - Glykolia maks. 50%
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, ulkokansi: Messinki EN 12165 CW617N, G 2” - pintakäsitelty alumiini
Materiaali, tiiviste: EPDM

Käyttökohteet

LK 820 ThermoVar®

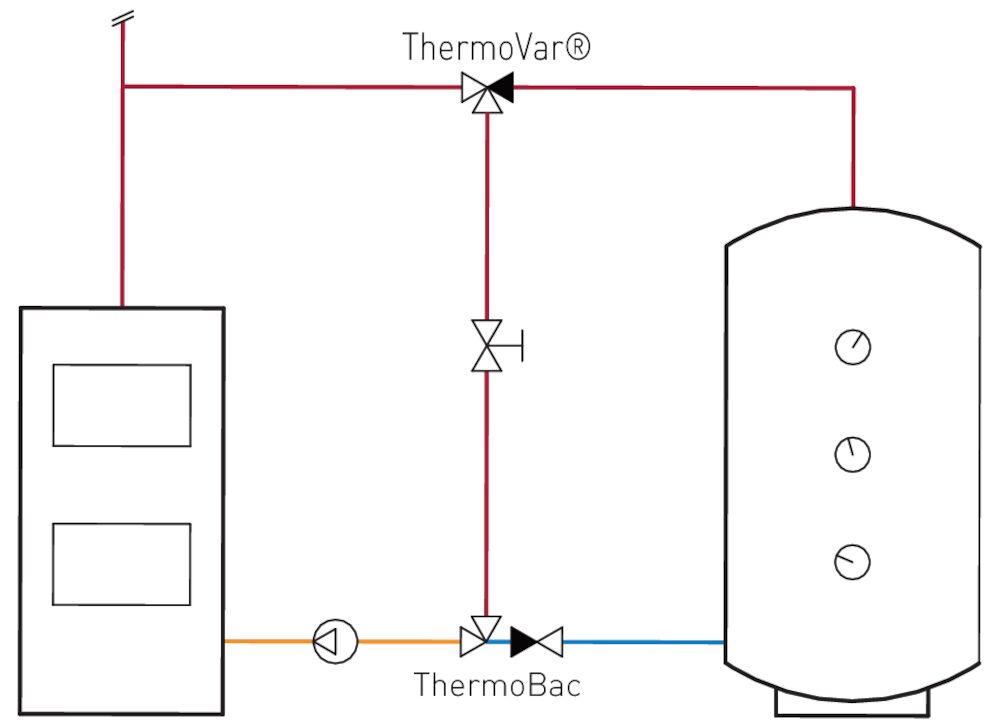

Asento I

Heti kun kattila on saavuttanut asetetun avautumislämpötilan, termostaattinen venttiili päästää kuumaa vettä varaajaan. Varaajasta tuleva paluuvesi sekoittuu menoveden kanssa, ennen kuin se palaa kattilaan. Latauslämpötila on alimmillaan sama kuin asetettu avautumislämpötila.
Kattilan ja latausventtiilin väliseen kiertojohtoon asennetaan kuristusventtiili.
Kytkentää täydennetään ensisijaisesti LK 822 ThermoBac -takaiskuventtiilillä, joka estää virtauksen varaajasta takaisin kattilaan polton loputtua. Sähkökatkoksen sattuessa tai pumpun mennessä rikki takaiskuventtiili avautuu automaattisesti ja vapaakierto alkaa.
Kiertovesipumppua tulee ohjata termostaatilla, joka mittaa kattilan veden tai savukaasun lämpötilaa.

LK 820 ThermoVar®

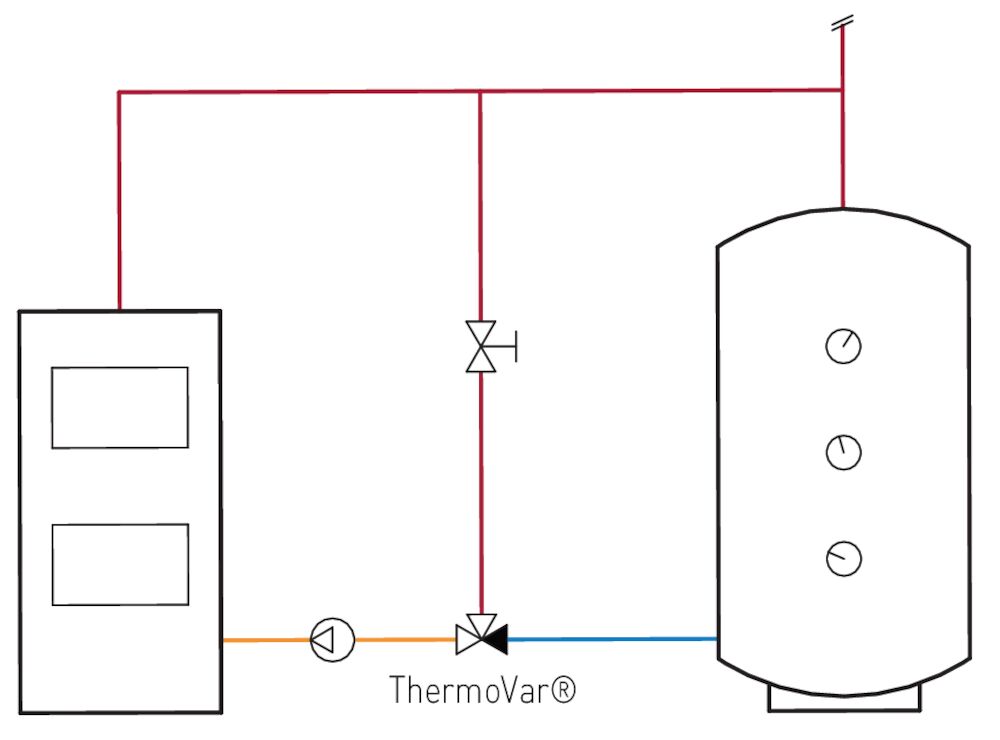

Asento II

Heti kun kattila on saavuttanut asetetun avautumislämpötilan, termostaattinen venttiili sekoittaa varaajasta paluuvettä menoveteen, ennen kuin se palaa kattilaan. Kattilaan palaavan veden lämpötila on alimmillaan sama kuin asetettu avautumislämpötila.
Kattilan ja latausventtiilin väliseen kiertojohtoon asennetaan kuristusventtiil.
Kiertovesipumppua tulee ohjata termostaatilla, joka mittaa kattilan veden tai savukaasun lämpötilaa.

LK 820 ThermoVar®

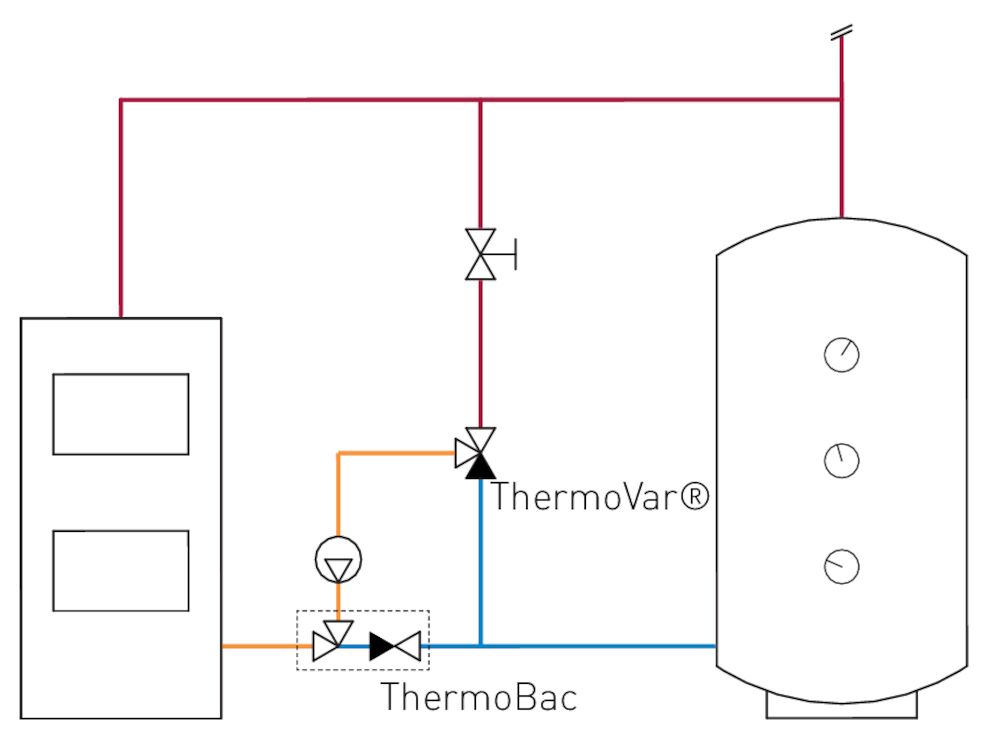

Asento III

Heti kun kattila on saavuttanut asetetun avautumislämpötilan, termostaattinen venttiili sekoittaa varaajasta paluuvettä menoveteen, ennen kuin se palaa kattilaan. Kattilaan palaavan veden lämpötila on alimmillaan sama kuin asetettu avautumislämpötila.
Kattilan ja latausventtiilin väliseen kiertojohtoon asennetaan kuristusventtiili.
Kytkentää täydennetään ensisijaisesti LK 822 ThermoBac -takaiskuventtiilillä, joka estää virtauksen varaajasta takaisin kattilaan polton loputtua. Sähkökatkoksen sattuessa tai pumpun mennessä rikki takaiskuventtiili avautuu automaattisesti ja vapaakierto alkaa.
Kiertovesipumppua tulee ohjata termostaatilla, joka mittaa kattilan veden tai savukaasun lämpötilaa.

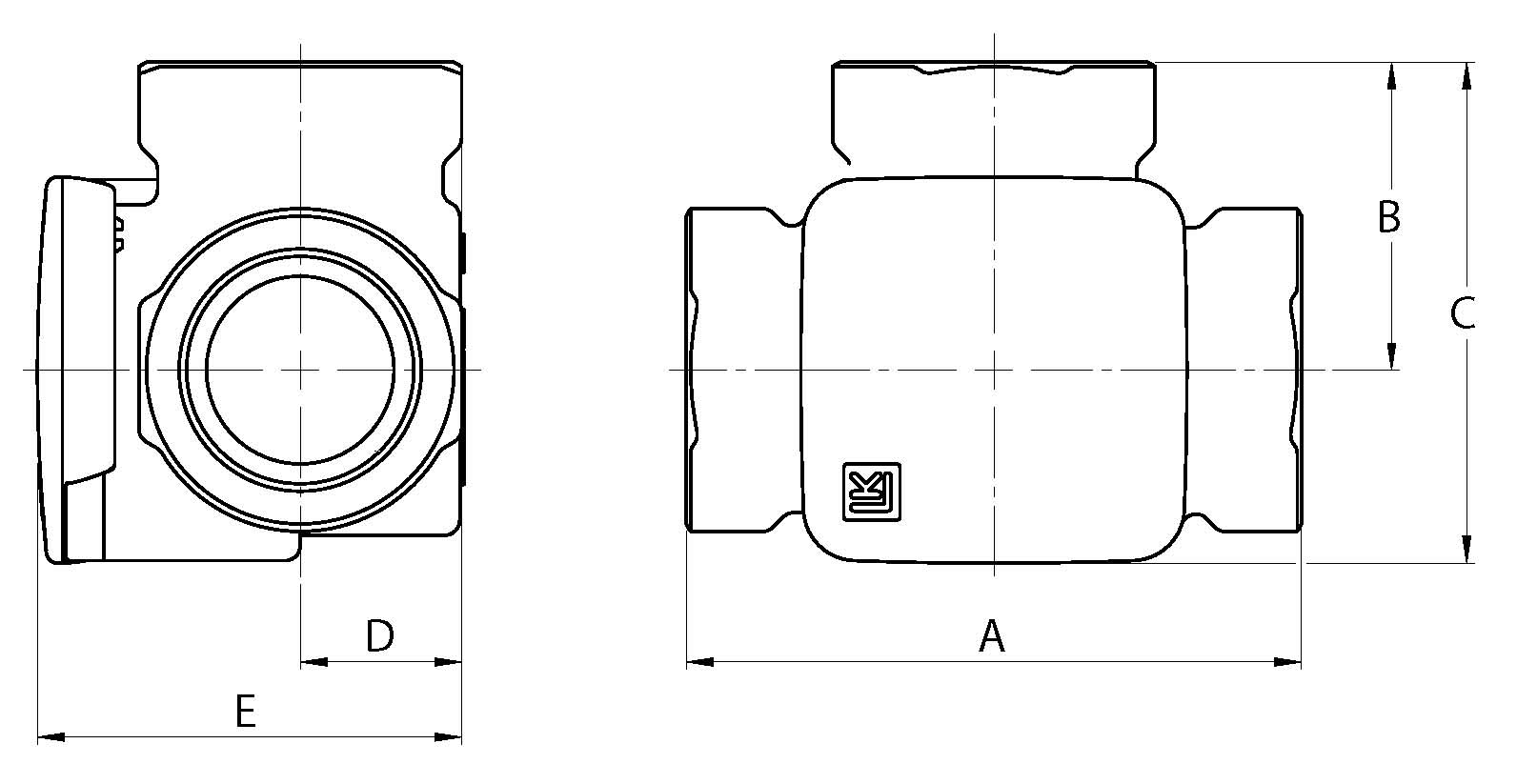

Tekniset piirustukset

LK 820 ThermoVar®

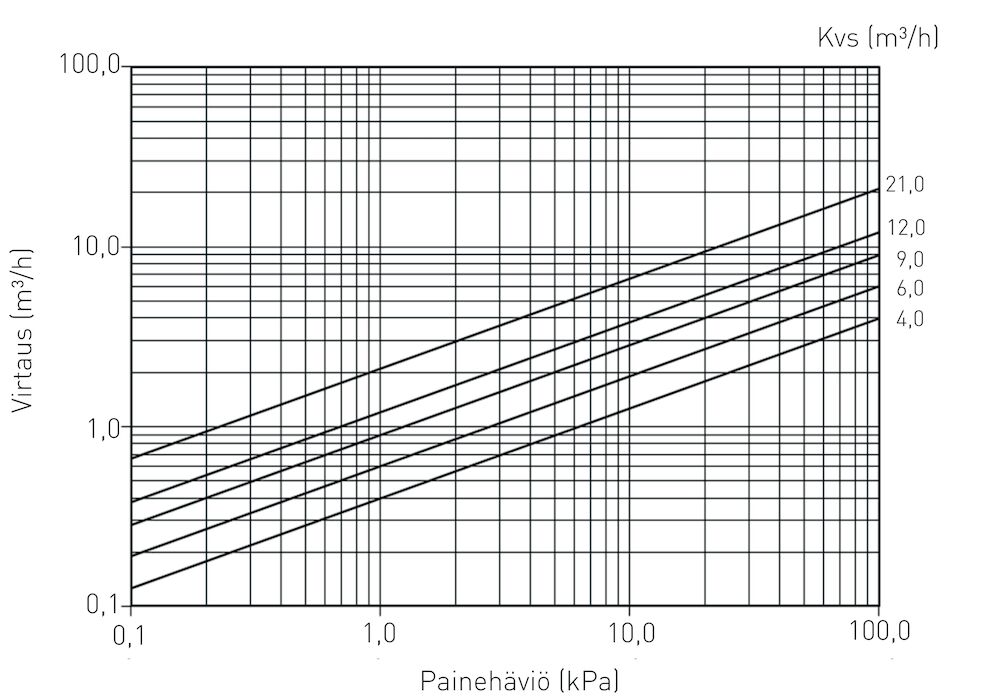

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 820 ThermoVar®

Käyttöohjeet

820 ThermoVar Pos III - Instruction_148475

Käyttöohjeet

820 ThermoVar Pos. I _ II - Instruction_048313

Käyttöohjeet

Insulation 820, 821, 822, 840, 841 - Instruction_148693

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 820, 821, 823, 825.pdf

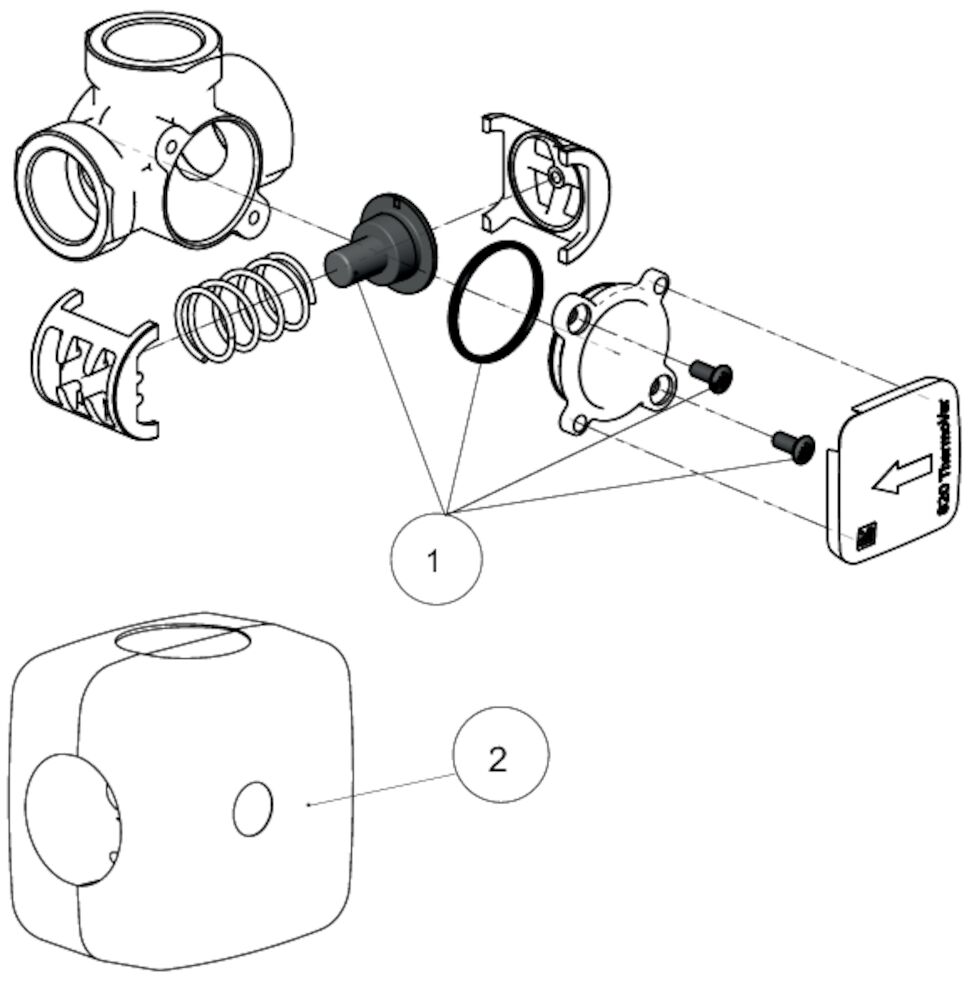

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187025 Termostaattielementti 820, 45 °C 1
187026 Termostaattielementti 820, 55 °C 1
187027 Termostaattielementti 820, 61 °C 1
187028 Termostaattielementti 820, 66 °C 1
187029 Termostaattielementti 820, 72 °C 1
187030 Termostaattielementti 820, 80 °C 1
187107 Eriste, DN 15-20 2
187108 Eriste, DN 25-32 2
