LK 823 ThermoVar® R

LK 823 ThermoVar® R

  • Parantaa järjestelmän tehoa
  • Estää kondension ja tervan muodostumista
  • Säädettävä lämpötila

LK 823 ThermoVar® R on terminen 3-tielatausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden l...

Lue lisää

LK 823 ThermoVar® R

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

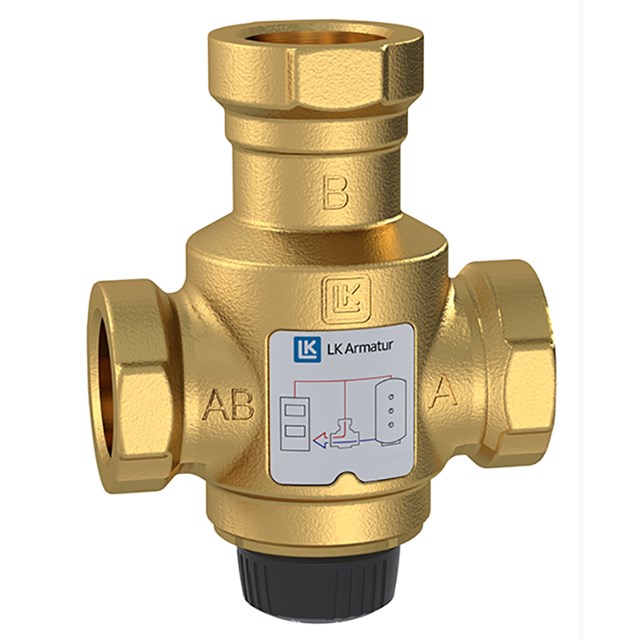

LK 823 R - Sisäkierre

LK 823 R - Sisäkierre 2 artikkelit

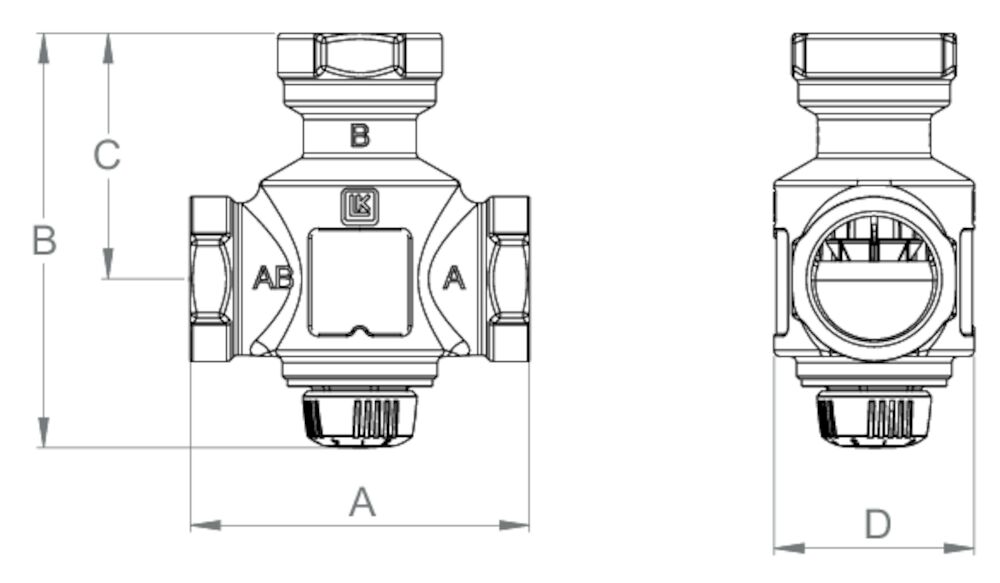

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182386 Rp 1¼" 9,0 105 128 76 Ø 62 55-70 °C 1,2
182445 Rp 1¼" 9,0 105 128 76 Ø 62 45 - 60 °C 1,2

182386

Koko Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Lisätiedot 55-70 °C
Paino (kg) 1,2
Mittapiirros
Tuotelista

182445

Koko Rp 1¼"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Lisätiedot 45 - 60 °C
Paino (kg) 1,2
Mittapiirros
Tuotelista

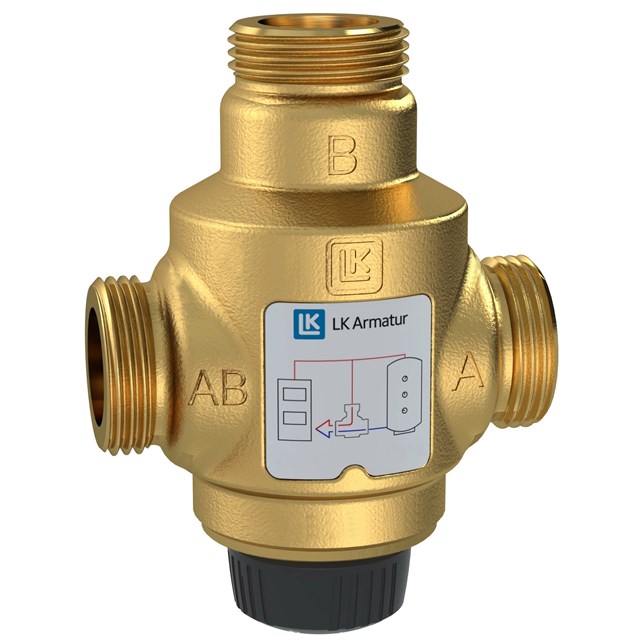

LK 823 R - Ulkokierre

LK 823 R - Ulkokierre 2 artikkelit

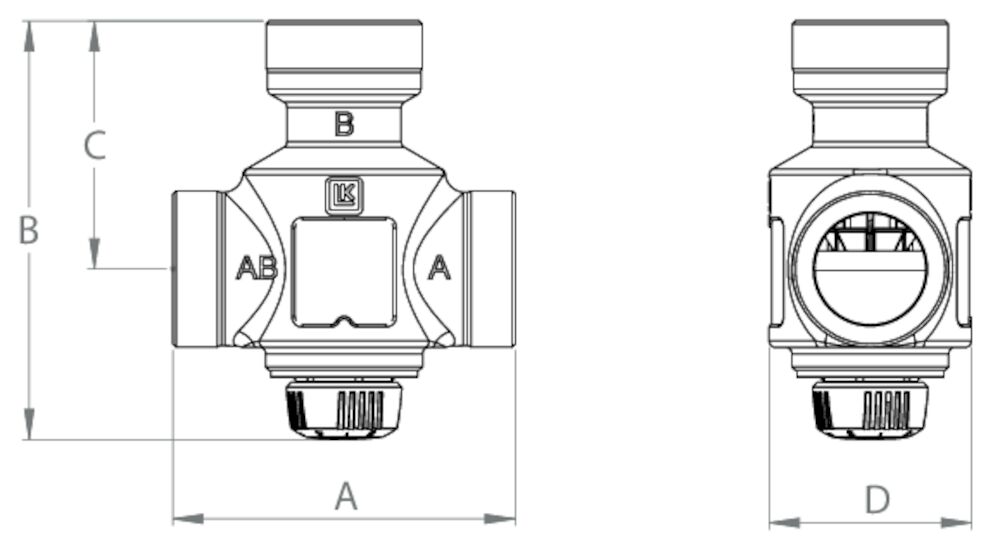

Tuote Koko Kvs m³/h A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182388 G 1½" 9,0 105 128 76 Ø 62 55 - 70 °C 1,2
182446 G 1½" 9,0 105 128 76 Ø 62 45-60 °C 1,2

182388

Koko G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Lisätiedot 55 - 70 °C
Paino (kg) 1,2
Mittapiirros
Tuotelista

182446

Koko G 1½"
Kvs m³/h 9,0
A mm 105
B mm 128
C mm 76
D mm Ø 62
Lisätiedot 45-60 °C
Paino (kg) 1,2
Mittapiirros
Tuotelista

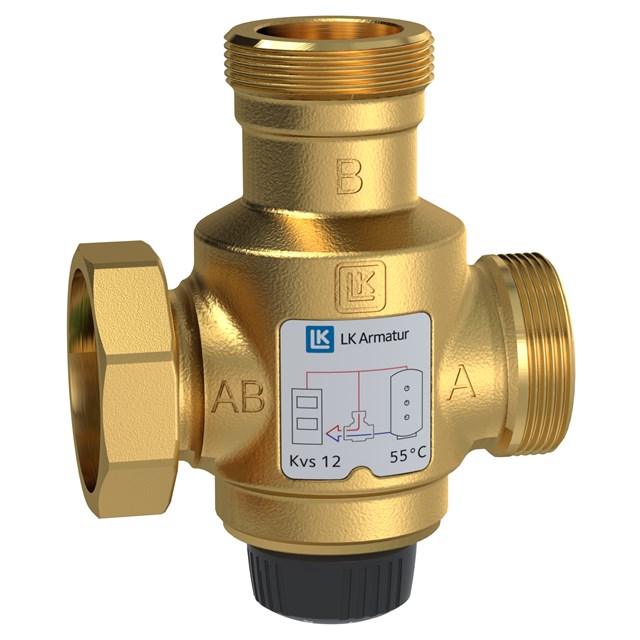

LK 823 R - Yhdistäjämutteri

LK 823 R - Yhdistäjämutteri 2 artikkelit

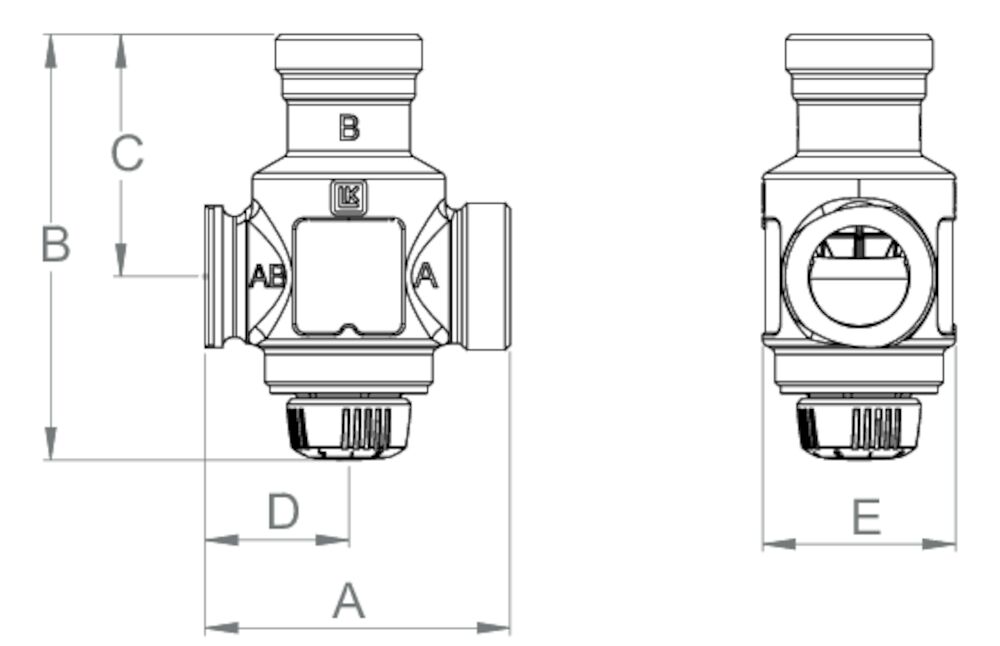

Tuote Koko Koko 2 Kvs m³/h A mm B mm C mm D mm E mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
182389 G 1¼" 1½" Yhdistäjämutteri 9,0 87 121 69 41 55 55 - 70 °C 0,9
182447 G 1¼” 1½" Yhdistäjämutteri 9,0 87 121 69 41 55 45 - 60 °C 0,9

182389

Koko G 1¼"
Koko 2 1½" Yhdistäjämutteri
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Lisätiedot 55 - 70 °C
Paino (kg) 0,9
Mittapiirros
Tuotelista

182447

Koko G 1¼”
Koko 2 1½" Yhdistäjämutteri
Kvs m³/h 9,0
A mm 87
B mm 121
C mm 69
D mm 41
E mm 55
Lisätiedot 45 - 60 °C
Paino (kg) 0,9
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 823 ThermoVar® R on terminen 3-tielatausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

Venttiili säätelee kahta porttia, ja näin ollen kattilan ja latausventtiilin väliseen kiertojohtoon ei tarvita kuristusventtiiliä. Termostaattinen elementti aloittaa portti A:n avaamisen, kun sekoitetun paluuveden lämpötila portissa AB saavuttaa avaamislämpötilan. Portti B sulkeutuu, kun portti A:n lämpötila ylittää nimellisen avauslämpötilan 10 °C:lla.
Säätöalue on säädettävissä välille 55-70 °C

LK 823 voidaan varustaa eristeellä – katso kohdasta lisävarusteet. Lisätietoa on eristeen tuotelehdessä.

Venttiilin voi asentaa mihin asentoon tahansa. LK 823 ThermoVar® R voidaan asentaa sekä oikean- että vasemmanpuolisesti.

Tekniset tiedot

Avautumislämpötila: 55-70 °C / 45-60 °C
Käyttölämpötila: Väh. 5 °C / enint. 95 °C
Ympäristön lämpötila: Väh. 5 °C / enint. 60 °C
Suurin sallittu käyttöpaine: 1.0 MPa (10 bar)
Paine-ero enint.: 100 kPa (1 bar)
Vuoto: < 0,5% Kvs:stä 100 kPa:ssa
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Materiaali, venttiilipesä: Messinki EN 1982 CB753S
Materiaali, ulkokansi: Messinki EN 12165 CW617N
Materiaali, tiiviste: EPDM

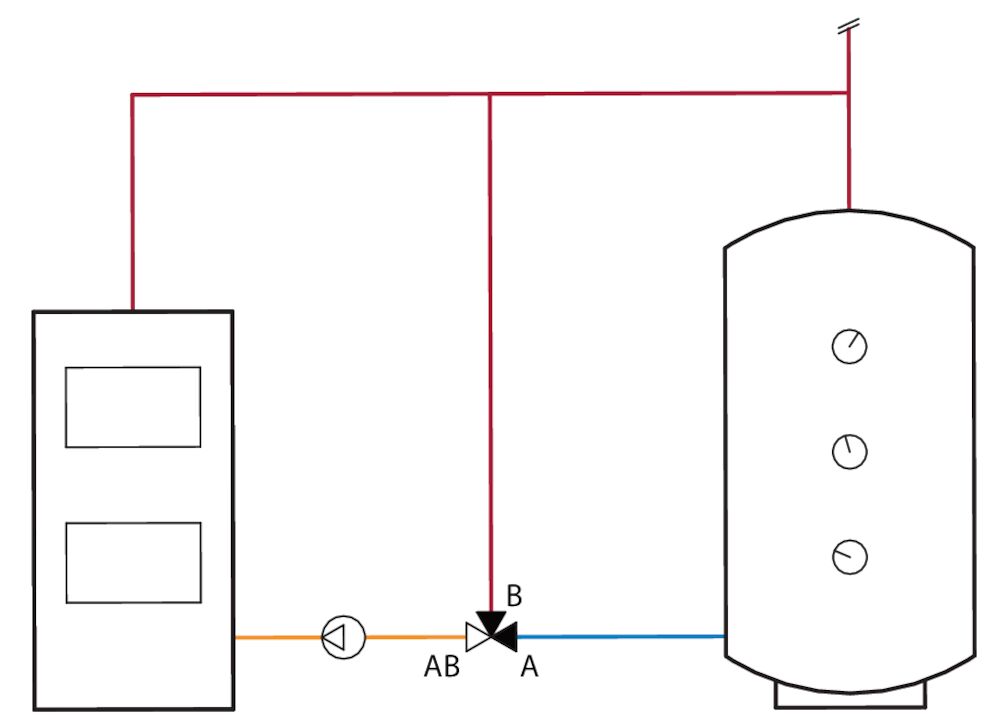

Käyttökohteet

Tekniset piirustukset

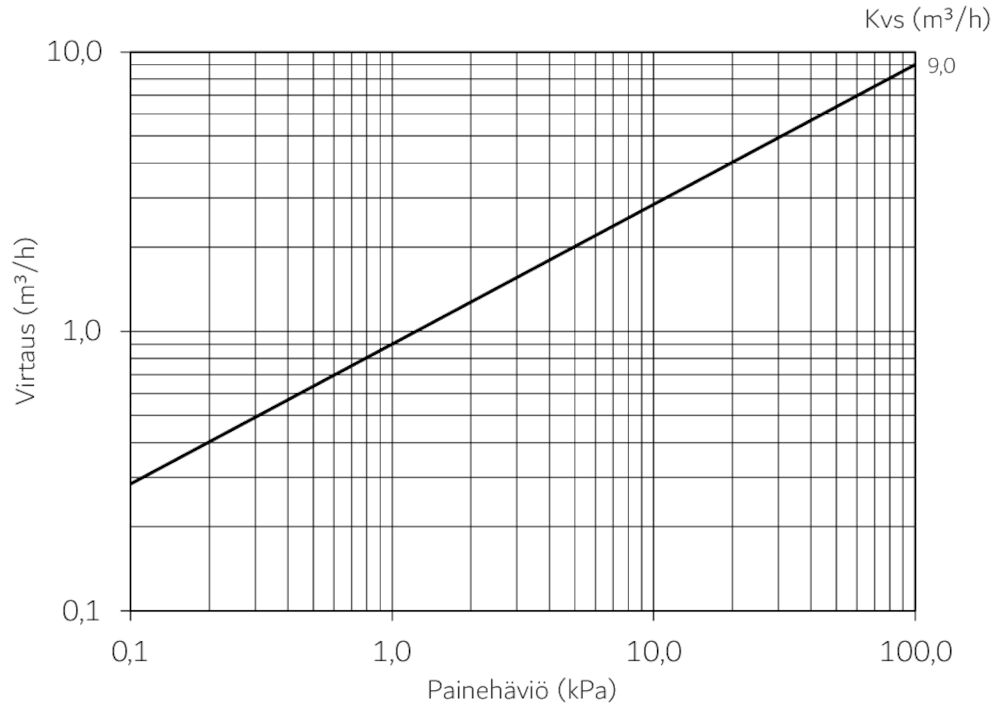

Tehokäyrä

Dokumentit

Tuotetiedot

LK 823 ThermoVar® R

Käyttöohjeet

823 ThermoVar R - Instruction_248269

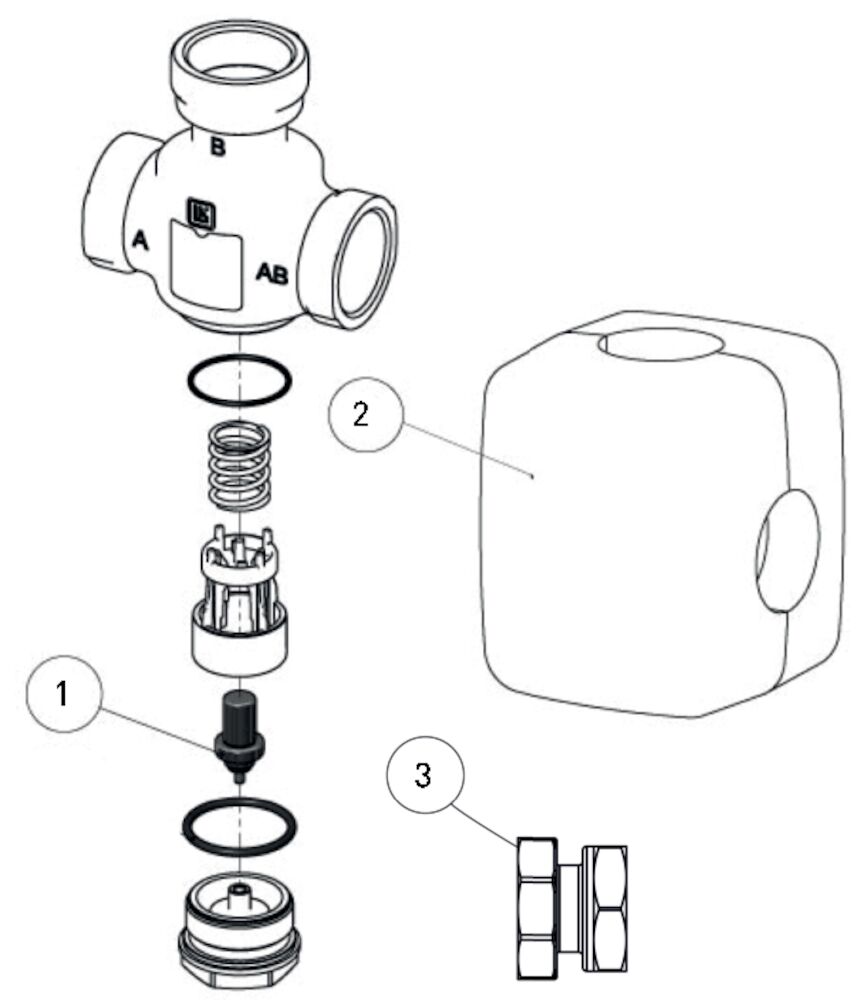

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187330 Korjaussarja 823R 1
187310 LK eriste, 551 (Kvs 3,2 - 4,2) / 552 2
095352 LK 823 Pumppuliitin 1” 3
095351 LK 823 Pumppuliitin 1¼” 3
