LK 525 3V Venttiilimoottori

LK 525 3V Venttiilimoottori

  • Kääntyvä luisti vähentää riskiä kiinnijumiutumisesta pitkän käyttötauon aikana.

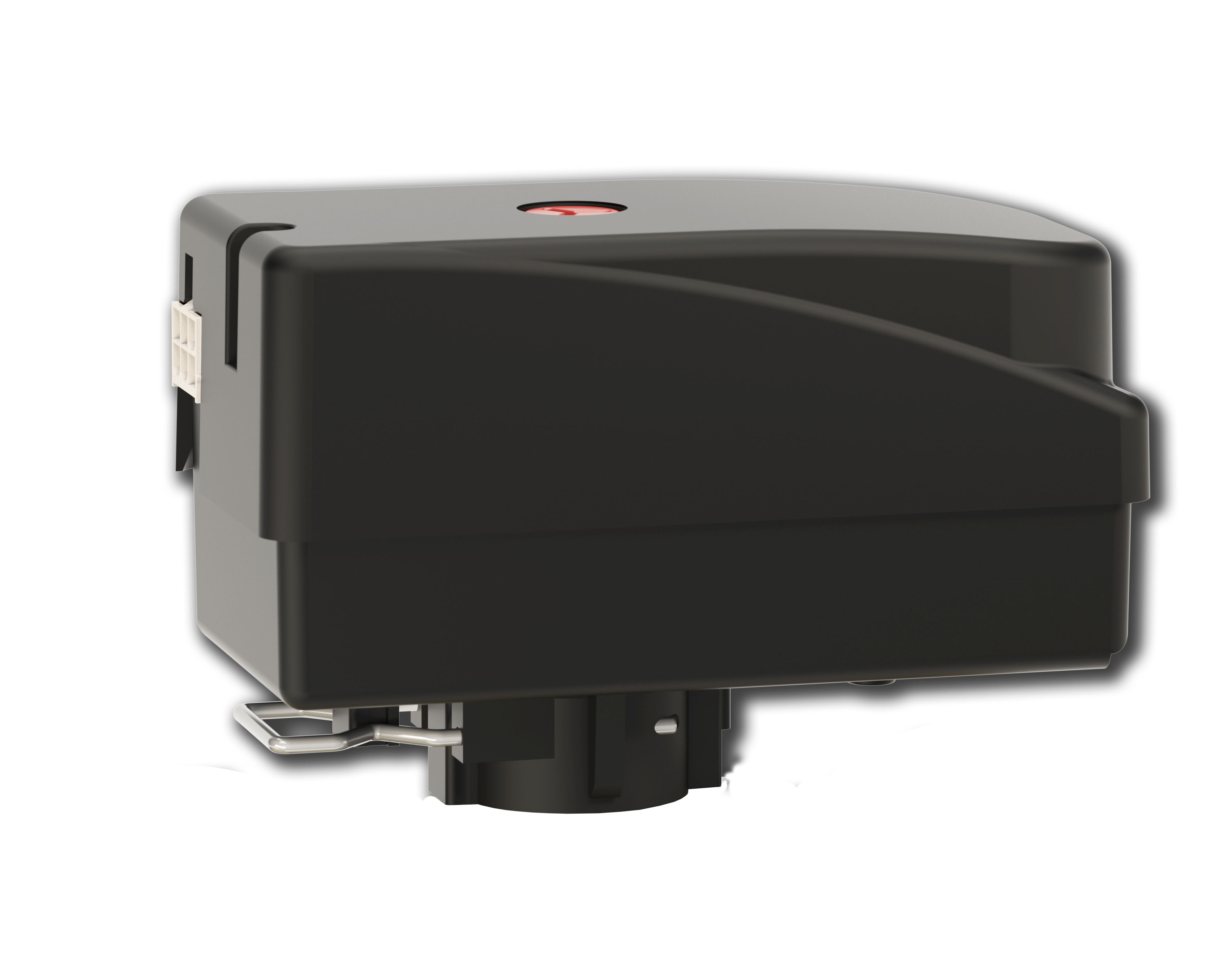

EMV 110 on toimilaitesarja LK 525 -vyöhykeventtiilien ohjaukseen. Toimilaite on varustettu 2-pisteohjauksella (auki/kiinni) virtauksen jakamista varten. Toimilaitteen yläosassa on ilmaisin, joka näyttää, mikä v...

Lue lisää

LK 525 3V Venttiilimoottori

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

LK 525 3V - Venttiilimoottori

LK 525 3V - Venttiilimoottori 5 artikkelit

Tuote Vääntömomentti A mm B mm C mm D mm Lisätiedot Paino (kg) Mittapiirros Tuotelista
066060 5 Nm 107 54 69 43 EMV 110-M SPST moottori 230 VAC, jossa Molex® 0,3
066061 5 Nm 107 54 69 43 EMV 110-K SPST moottori 230 VAC ja johto 1 m 0,3
066062 5 Nm 107 54 69 43 EMV 110-K SPST moottori 230 VAC ja johto 3 m 0,4
066063 5 Nm 107 54 69 43 EMV 110-M SPST moottori 24 VAC, jossa Molex® 0,3
50802229 5 Nm 109 58 74 45 EMV 110-M EX SPST moottori 230 VAC jossa Molex® 0,3

066060

Vääntömomentti 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Lisätiedot EMV 110-M SPST moottori 230 VAC, jossa Molex®
Paino (kg) 0,3
Mittapiirros
Tuotelista

066061

Vääntömomentti 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Lisätiedot EMV 110-K SPST moottori 230 VAC ja johto 1 m
Paino (kg) 0,3
Mittapiirros
Tuotelista

066062

Vääntömomentti 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Lisätiedot EMV 110-K SPST moottori 230 VAC ja johto 3 m
Paino (kg) 0,4
Mittapiirros
Tuotelista

066063

Vääntömomentti 5 Nm
A mm 107
B mm 54
C mm 69
D mm 43
Lisätiedot EMV 110-M SPST moottori 24 VAC, jossa Molex®
Paino (kg) 0,3
Mittapiirros
Tuotelista

50802229

Vääntömomentti 5 Nm
A mm 109
B mm 58
C mm 74
D mm 45
Lisätiedot EMV 110-M EX SPST moottori 230 VAC jossa Molex®
Paino (kg) 0,3
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

EMV 110 on toimilaitesarja LK 525 -vyöhykeventtiilien ohjaukseen. Toimilaite on varustettu 2-pisteohjauksella (auki/kiinni) virtauksen jakamista varten. Toimilaitteen yläosassa on ilmaisin, joka näyttää, mikä venttiilin portti on auki. Toimilaite on helppo asentaa LK 525 -vyöhykeventtiiliin kiinnitysklipsin avulla; huomioi, että toimilaite voidaan asentaa venttiiliin vain yhteen asentoon.
Sovelluksissa, joissa on kondensaation, jäätymisen tai korkeiden lämpötilojen riski, vyöhykeventtiilin ja toimilaitteen väliin on asennettava adapteri (tuotenumero: 066177).
Vyöhykeventtiiliä ei saa asentaa siten, että toimilaite on sijoitettu venttiilirungon alapuolelle.

Tekniset tiedot

Kääntökulma: 60°
Käyntiaika: 8
Käyttölämpötila: Väh. 5 °C / enint. 80 °C (lyhytaikaisesti 90 °C)
Kvs 13: Väh. 5 °C / enint. 70 °C (lyhytaikaisesti 80 °C)
Jäähdytys/lämmitys (sis. adapterin): Väh. -15 °C / enint. 120 °C (lyhytaikaisesti 160 °C)
Ympäristön lämpötila: Väh. 1 °C / enint. 60 °C
Kotelointiluokka: IP 40 (Molex®) / IP 44 (johto)
Sähköliitäntä: Kiinteä johto, Molex® tai Molex®-yhteensopiva liitin, 6-napainen
Signaaliliitin: Yksinapainen SPST
Johdon tyyppi: Mõõdud 3 x 0,75 mm²
Johtimien värit: Sininen, ruskea, musta
Vaippa: PVC
Säätömoottori: 7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 Hz
9 VA, 230 VAC, 50 Hz (50802229)
Tyyppihyväksyntä: CE

Käyttökohteet

KYTKENTÄKAAVIO

Dokumentit

Tuotetiedot

LK 525 3V Venttiilimoottori

Käyttöohjeet

525 MultiZone 3V - Instruction_048270

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - LK 525

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
066083 Johto-M 3x0,75 L=1 m, jossa Molex® -
066086 Johto-M 3x0,75 L=1,7 m, jossa Molex® -

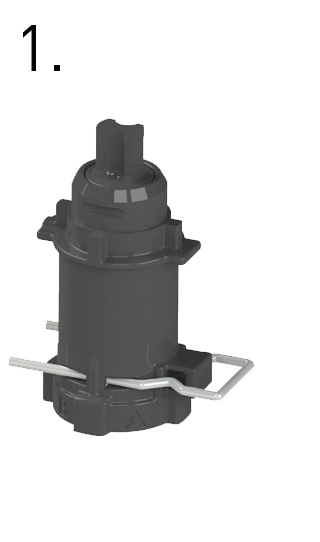

066177 LK 525 3V Adapteri Polar / Solar 1
