LK 525 MultiZone 2V

LK 525 MultiZone 2V

  • Moottorissa napsautuskiinnitys
  • Moottori on jännitteettömänä kiinni (NC) tai jännitteettömänä auki (NO). Asento näkyy moottorissa

LK 525 MultiZone on moottoroitu 2-tievaihtoventtiili lämmitysjärjestelmiin, joissa säädetään yhden tai useamman vyöhykkeen virtausta. Vaihtoventtiilissä on on/off-säätö, ja siinä on kääntyvä luisti, minkä ansio...

Lue lisää

LK 525 MultiZone 2V

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

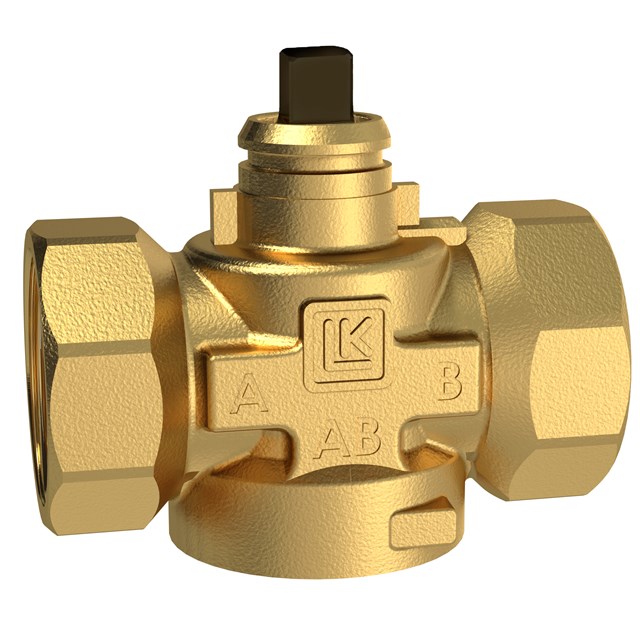

LK 525 2V - Sisäkierre

LK 525 2V - Sisäkierre 6 artikkelit

Tuote Tyyppi Koko Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066246 NO Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066247 NO Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066248 NO Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6
066423 NC Rp ¾" 10,0 70 35 30 118 43 107 54 0,2
066424 NC Rp 1" 11,0 74 37 30 118 43 107 54 0,3
066425 NC Rp 1¼" 11,0 84 42 30 118 43 107 54 0,6

066246

Tyyppi NO
Koko Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,2
Mittapiirros
Tuotelista

066247

Tyyppi NO
Koko Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,3
Mittapiirros
Tuotelista

066248

Tyyppi NO
Koko Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista

066423

Tyyppi NC
Koko Rp ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,2
Mittapiirros
Tuotelista

066424

Tyyppi NC
Koko Rp 1"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,3
Mittapiirros
Tuotelista

066425

Tyyppi NC
Koko Rp 1¼"
Kvs m³/h 11,0
A mm 84
B mm 42
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista
LK 525 2V - Ulkokierre

LK 525 2V - Ulkokierre 5 artikkelit

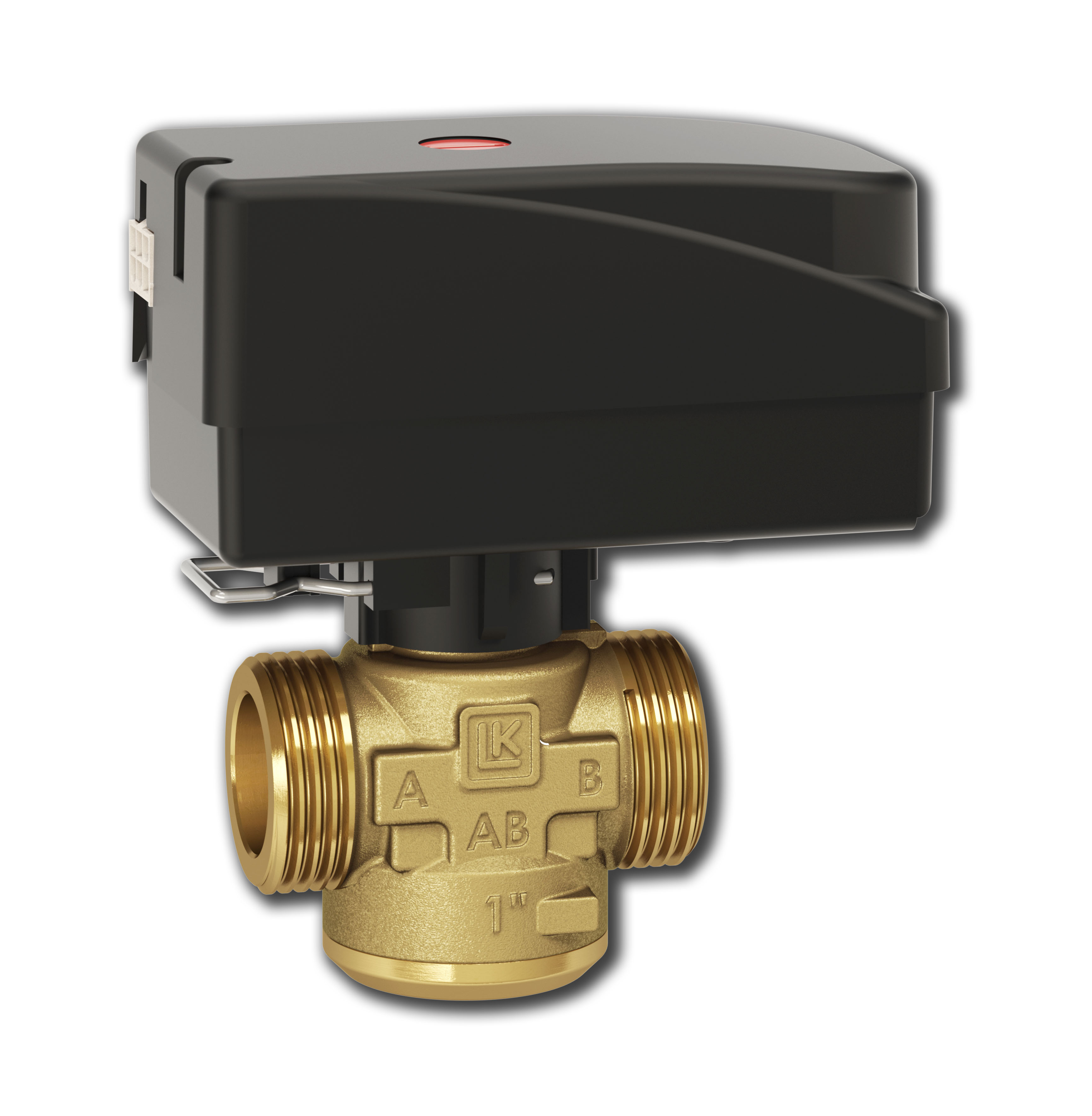

Tuote Tyyppi Koko Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066112 NC G ¾" 10,0 70 35 30 118 43 107 54 0,2
066102 NC G 1” 11,0 62 31 30 118 43 107 54 0,3
066103 NC G 1¼" 11,0 74 37 30 118 43 107 54 0,6
066115 NO G ¾" 10,0 70 35 30 118 43 107 54 0,2
066113 NO G 1” 11,0 62 31 30 118 43 107 54 0,3

066112

Tyyppi NC
Koko G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,2
Mittapiirros
Tuotelista

066102

Tyyppi NC
Koko G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,3
Mittapiirros
Tuotelista

066103

Tyyppi NC
Koko G 1¼"
Kvs m³/h 11,0
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista

066115

Tyyppi NO
Koko G ¾"
Kvs m³/h 10,0
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,2
Mittapiirros
Tuotelista

066113

Tyyppi NO
Koko G 1”
Kvs m³/h 11,0
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,3
Mittapiirros
Tuotelista
LK 525 2V - Puserrusliitin

LK 525 2V - Puserrusliitin 4 artikkelit

Tuote Tyyppi Koko Kvs m³/h A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066104 NC 22 mm 11,0 110 55 30 118 43 107 54 0,4
066105 NC 28 mm 11,0 110 55 30 118 43 107 54 0,6
066116 NO 22 mm 11,0 110 55 30 118 43 107 54 0,4
066119 NO 28 mm 11,0 110 55 30 118 43 107 54 0,6

066104

Tyyppi NC
Koko 22 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,4
Mittapiirros
Tuotelista

066105

Tyyppi NC
Koko 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista

066116

Tyyppi NO
Koko 22 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,4
Mittapiirros
Tuotelista

066119

Tyyppi NO
Koko 28 mm
Kvs m³/h 11,0
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista

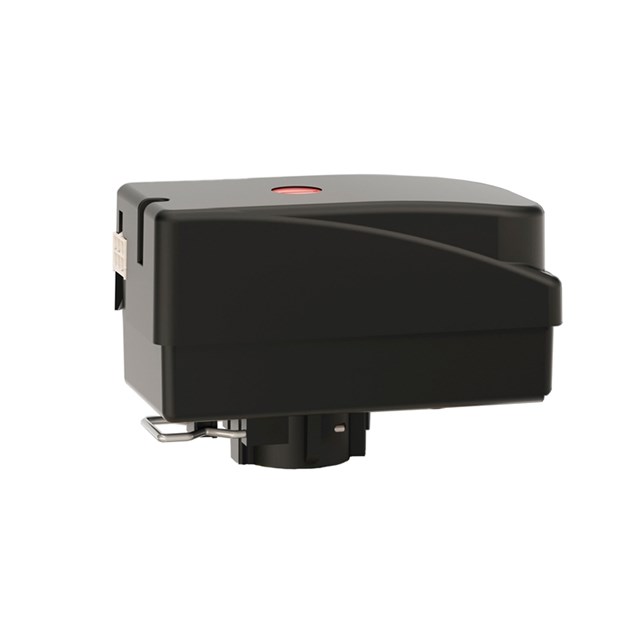

LK 525 - Moottori

LK 525 - Moottori 2 artikkelit

Tuote Tyyppi Liitäntä Vääntömomentti Paino (kg) Tuotelista

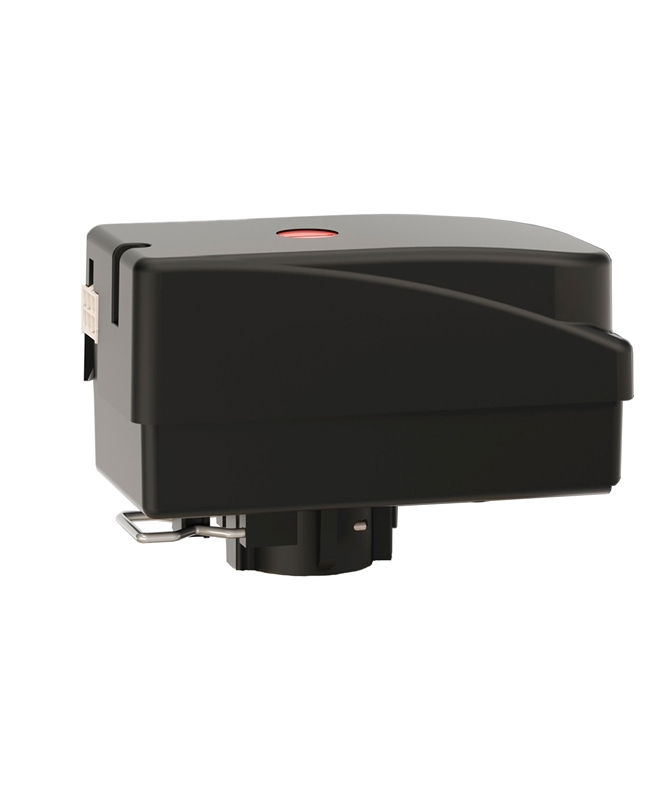

066111 NC EMV 110-K SPST moottori 230 VAC, johto 1 m 5 Nm 0,3
066199 NO EMV 110-K SPST moottori 230 VAC, johto 1 m 5 Nm 0,3

066111

Tyyppi NC
Liitäntä EMV 110-K SPST moottori 230 VAC, johto 1 m
Vääntömomentti 5 Nm
Paino (kg) 0,3
Tuotelista

066199

Tyyppi NO
Liitäntä EMV 110-K SPST moottori 230 VAC, johto 1 m
Vääntömomentti 5 Nm
Paino (kg) 0,3
Tuotelista

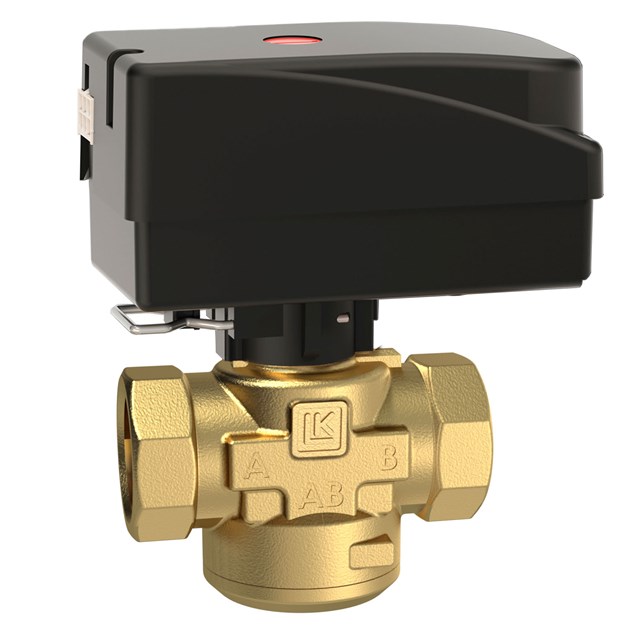

LK 525 2V SET – sis. moottori 230 VAC, johto 1 m - Sisäkierre

LK 525 2V SET – sis. moottori 230 VAC, johto 1 m - Sisäkierre 3 artikkelit

Tuote Tyyppi Koko Kvs m³/h Vääntömomentti A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066442 NC Rp ¾" 10,0 5 Nm 70 35 30 118 43 107 54 0,5
066443 NC Rp 1" 11,0 5 Nm 62 31 30 118 43 107 54 0,6
066444 NC Rp 1¼" 11,0 5 Nm 74 37 30 118 43 107 54 0,9

066442

Tyyppi NC
Koko Rp ¾"
Kvs m³/h 10,0
Vääntömomentti 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,5
Mittapiirros
Tuotelista

066443

Tyyppi NC
Koko Rp 1"
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,6
Mittapiirros
Tuotelista

066444

Tyyppi NC
Koko Rp 1¼"
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 74
B mm 37
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,9
Mittapiirros
Tuotelista
LK 525 2V SET – sis. moottori 230 VAC, johto 1 m - Ulkokierre

LK 525 2V SET – sis. moottori 230 VAC, johto 1 m - Ulkokierre 3 artikkelit

Tuote Tyyppi Koko Kvs m³/h Vääntömomentti A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066437 NC G ¾" 10,0 5 Nm 70 35 30 118 43 107 54 0,5
066438 NC G 1" 11,0 5 Nm 62 31 30 118 43 107 54 0.6
066439 NC G 1 ¼" 11,0 5 Nm 70 35 30 118 43 107 54 0,9

066437

Tyyppi NC
Koko G ¾"
Kvs m³/h 10,0
Vääntömomentti 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,5
Mittapiirros
Tuotelista

066438

Tyyppi NC
Koko G 1"
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 62
B mm 31
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0.6
Mittapiirros
Tuotelista

066439

Tyyppi NC
Koko G 1 ¼"
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 70
B mm 35
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,9
Mittapiirros
Tuotelista
LK 525 2V SET – sis. mootori 230 VAC, johto 1 m - Puserrusliitin

LK 525 2V SET – sis. mootori 230 VAC, johto 1 m - Puserrusliitin 2 artikkelit

Tuote Tyyppi Koko Kvs m³/h Vääntömomentti A mm B mm C mm D mm E mm F mm G mm Paino (kg) Mittapiirros Tuotelista
066440 NC 22 mm 11,0 5 Nm 110 55 30 118 43 107 54 0,7
066441 NC 28 mm 11,0 5 Nm 110 55 30 118 43 107 54 0,9

066440

Tyyppi NC
Koko 22 mm
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,7
Mittapiirros
Tuotelista

066441

Tyyppi NC
Koko 28 mm
Kvs m³/h 11,0
Vääntömomentti 5 Nm
A mm 110
B mm 55
C mm 30
D mm 118
E mm 43
F mm 107
G mm 54
Paino (kg) 0,9
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 525 MultiZone on moottoroitu 2-tievaihtoventtiili lämmitysjärjestelmiin, joissa säädetään yhden tai useamman vyöhykkeen virtausta. Vaihtoventtiilissä on on/off-säätö, ja siinä on kääntyvä luisti, minkä ansiosta se kestää suurempia paine-eroja ja vähentää riskiä kiinnijumiutumisesta pitkän käyttötauon aikana. Moottorin yläpinnalla on merkkivalo, joka osoittaa, mikä porteista on auki tai kiinni.

Vaihtoventtiiliä ei saa asentaa moottorin ollessa venttiiliyksikön alla.

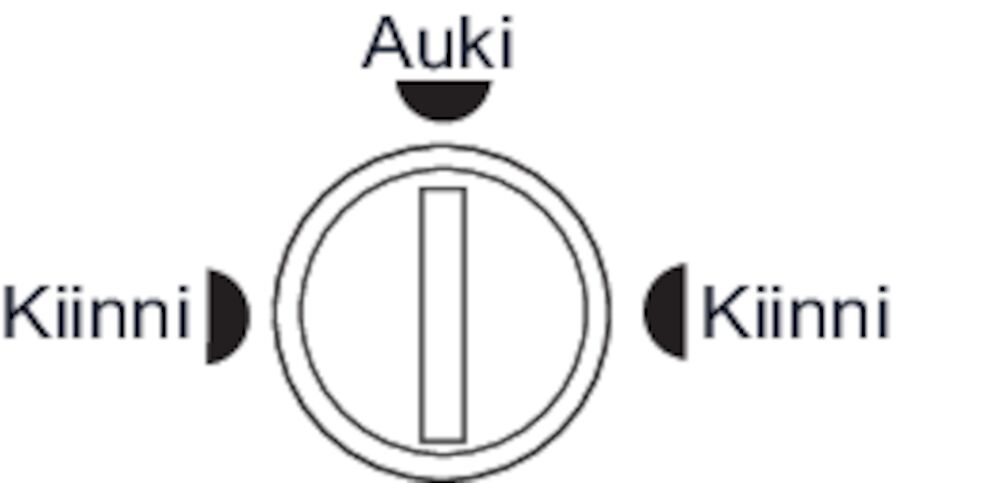

Sähkökatkoksensattuessa venttiililuisti pysähtyy paikalleen. Virrattomassa tilassa venttiililuisti voidaan asettaa manuaalisesti. Irrota moottori ja käännä luisti sopivaan asentoon. Virran palattua venttiili kierretään takaisin alkuperäiseen asentoonsa ja moottori asennetaan uudelleen.

Ota huomioon, että moottori voidaan asentaa venttiiliin ainoastaan yhdessä asennossa.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti

Tekniset tiedot

Käyttölämpötila: Väh. 5 °C / enint. 80 °C
(90 °C lyhyaikaisesti)
Ympäristön lämpötila: Väh. 1 °C / enint. 60 °C
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Paine-ero enint.: 100 kPa (1 bar)
Vuoto: < 0,1% Kvs:stä 100 kPa:ssa
Kääntökulma: 90°/360°
Siirtoneste 1: Vesi - Glykolia maks. 50% Etanolia maks. 30%
Kierrestandardi: Rp - sisäkierre, G - ulkokierre, ISO 228/1
Säätömoottori: 7 VA, 230 VAC, 50 Hz
Käyntiaika: 12 sekuntia (90°)
Sähköliitäntä: Kiinteä johto
Signaaliliitin: Yksinapainen SPST
Kotelointiluokka: IP 44
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, ulkokansi: Messinki EN 12164 CW614N
Materiaali, luisti/akseli: PPS-komposiitti
Muuta: CE (Vain moottori)
Johdon tyyppi: 3 x 0,75 mm²
Johtimien värit: Sininen, ruskea, musta
Vaippa: PVC
Tyyppihyväksyntä: CE

Käyttökohteet

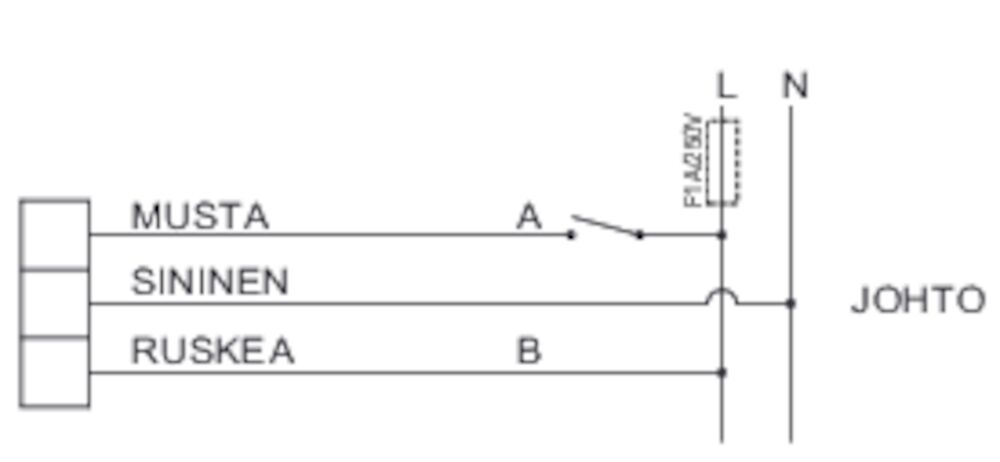

KYTKENTÄKAAVIO

Tehokäyrät

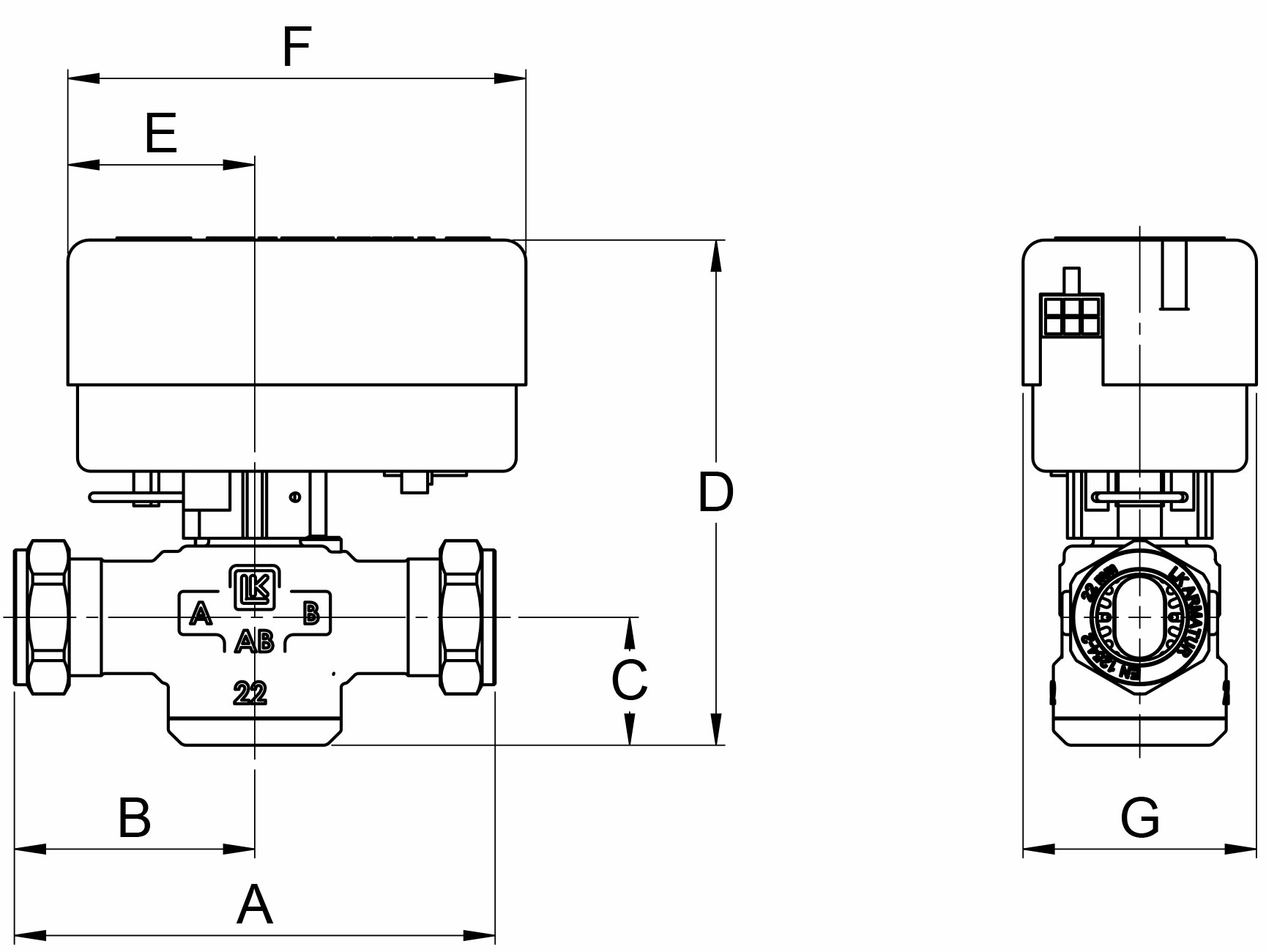

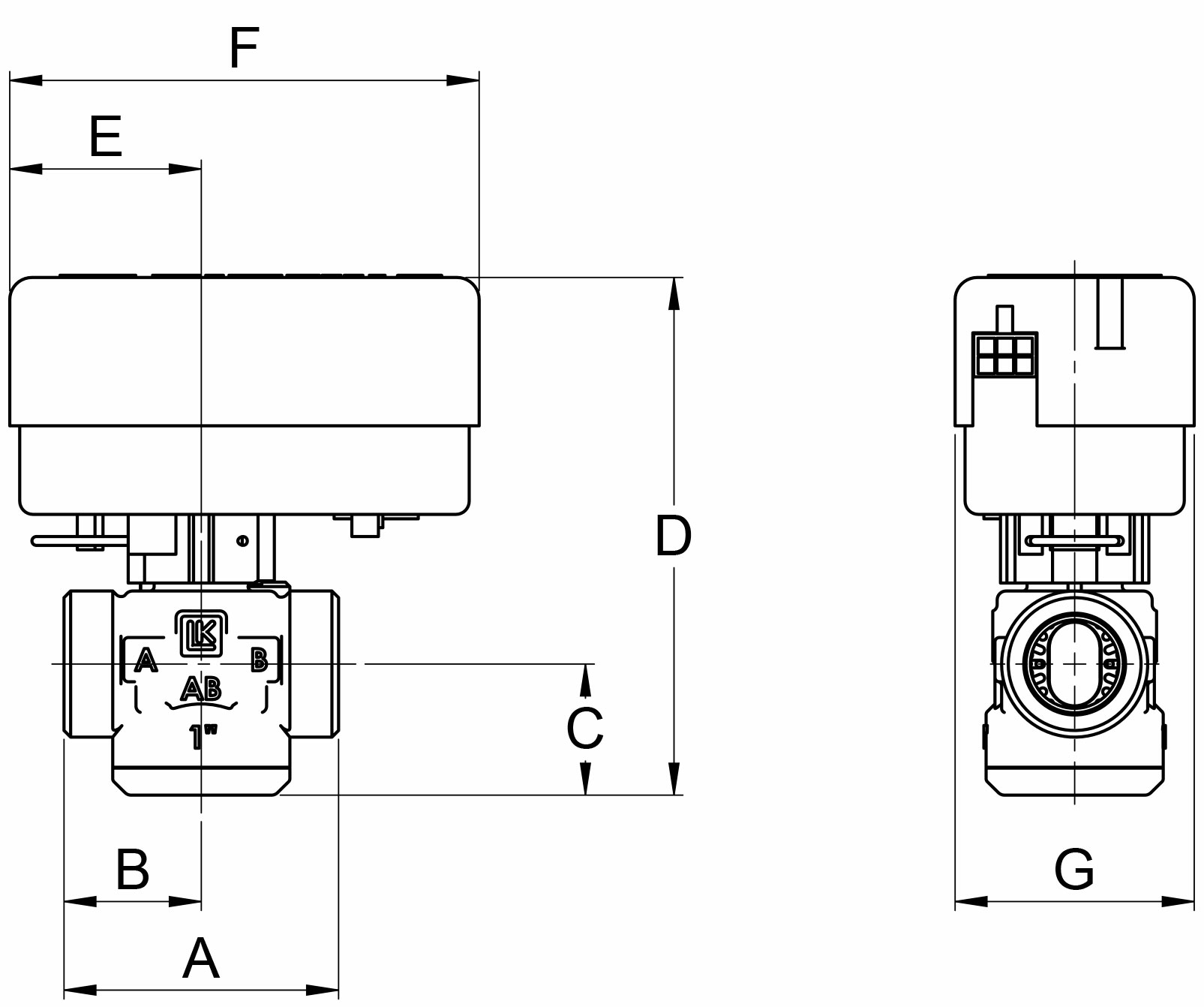

Tekniset piirustukset

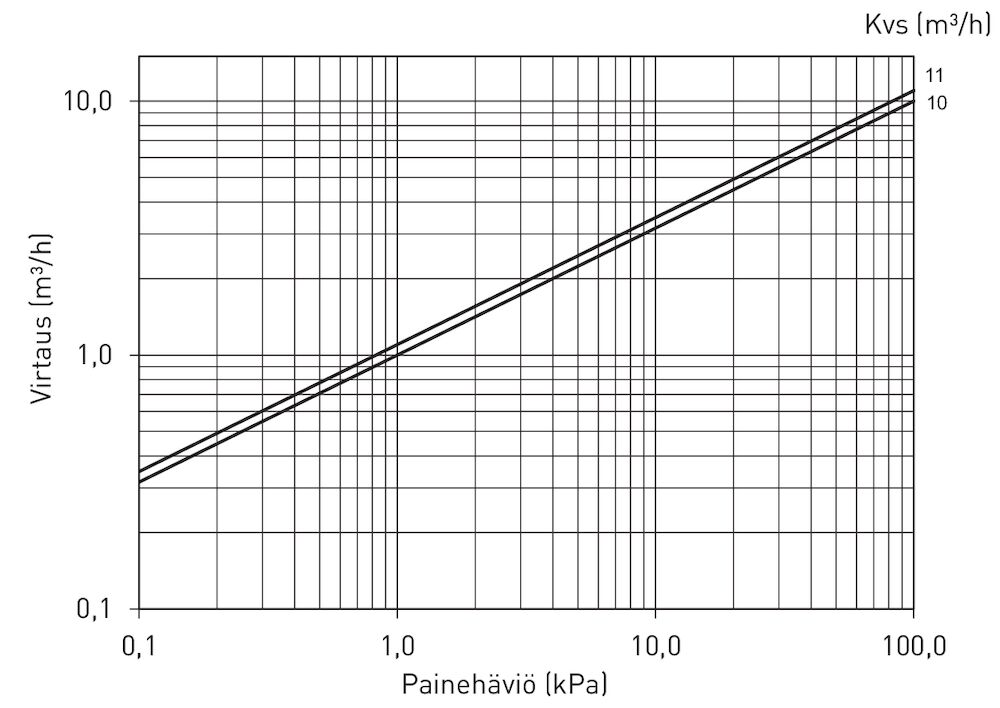

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 525 MultiZone 2V

Käyttöohjeet

525 MultiZone 2V - Instruction_148153
