LK 525 MultiZone 3R

Artikkelit
Tarkat tiedot
Dokumentit
Varaosat ja lisävarusteet

Artikkelit

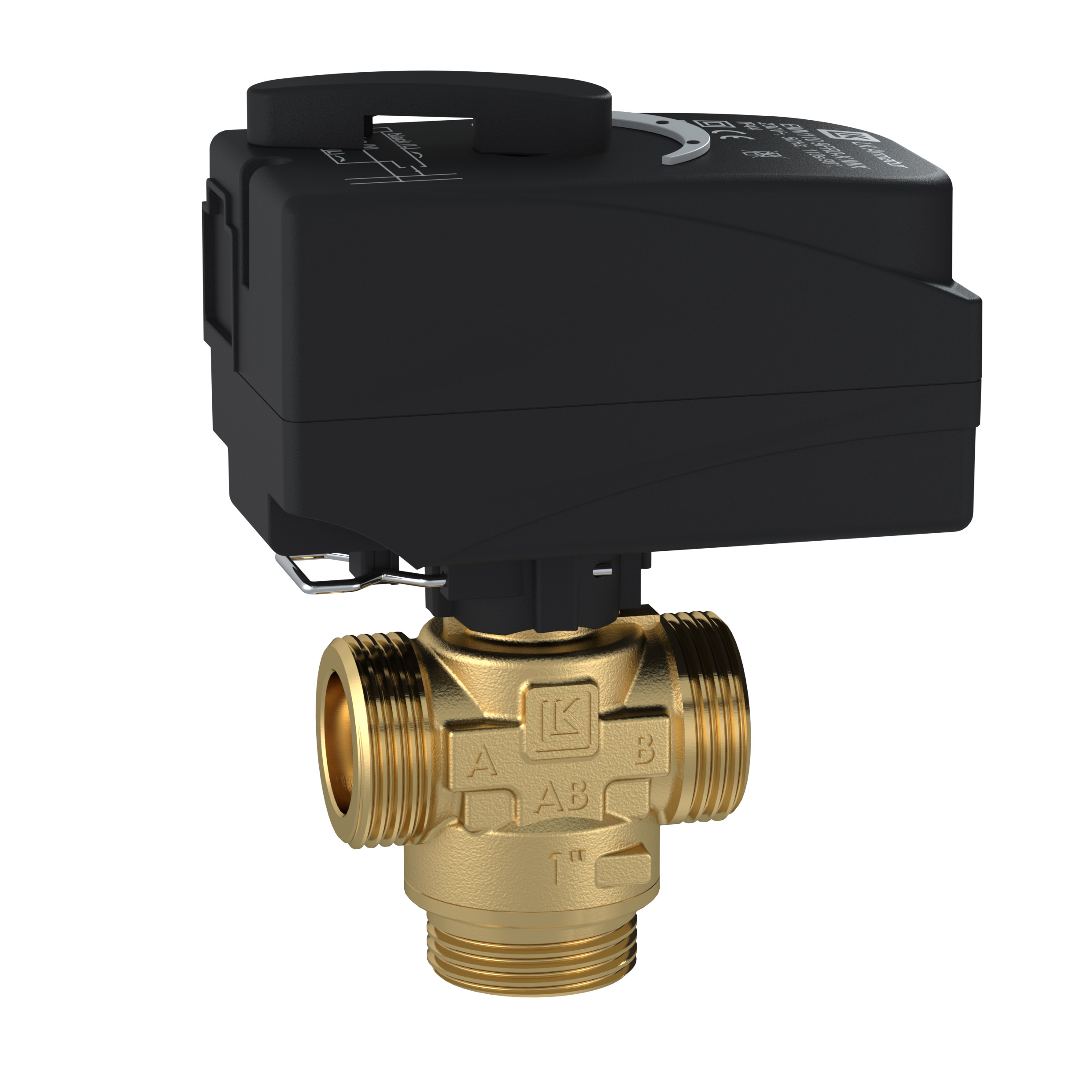

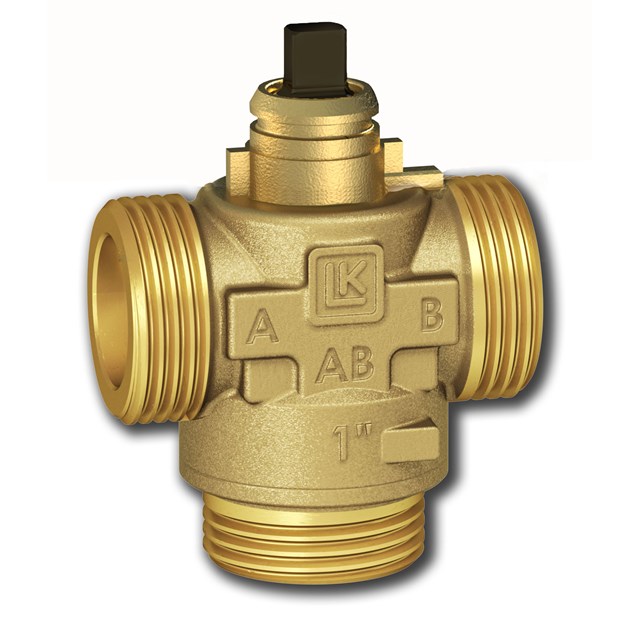

LK 525 3R - Ulkokierre 1 artikel

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)	Mittapiirros	Tuotelista
066077	G 1"	8,0	62	31	39	132	46	109	58	0,3

Koko	G 1"
Kvs m³/h	8,0
A mm	62
B mm	31
C mm	39
D mm	132
E mm	46
F mm	109
G mm	58
Paino (kg)	0,3
Mittapiirros
Tuotelista

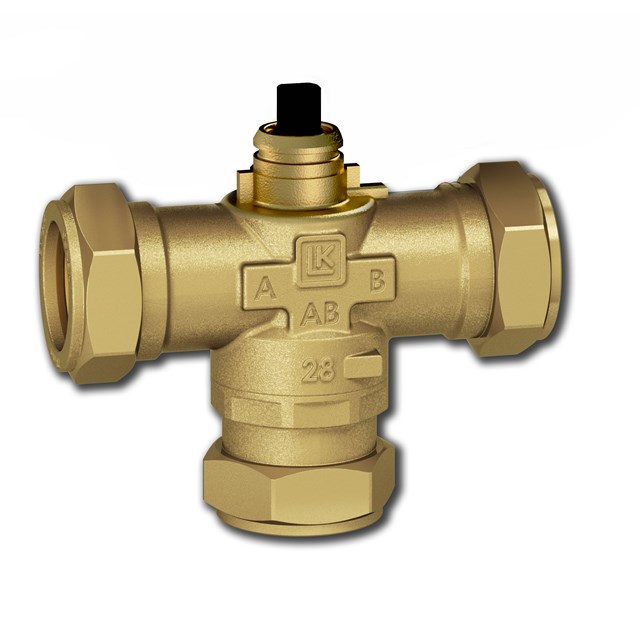

LK 525 3R - Puserrusliitin 2 artikkelit

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)	Mittapiirros	Tuotelista
066079	22 mm	8,0	110	55	50	143	46	109	58	0,4
066080	28 mm	8,0	110	55	54	147	46	109	58	0,6

Koko	22 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	50
D mm	143
E mm	46
F mm	109
G mm	58
Paino (kg)	0,4
Mittapiirros
Tuotelista

Koko	28 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	54
D mm	147
E mm	46
F mm	109
G mm	58
Paino (kg)	0,6
Mittapiirros
Tuotelista

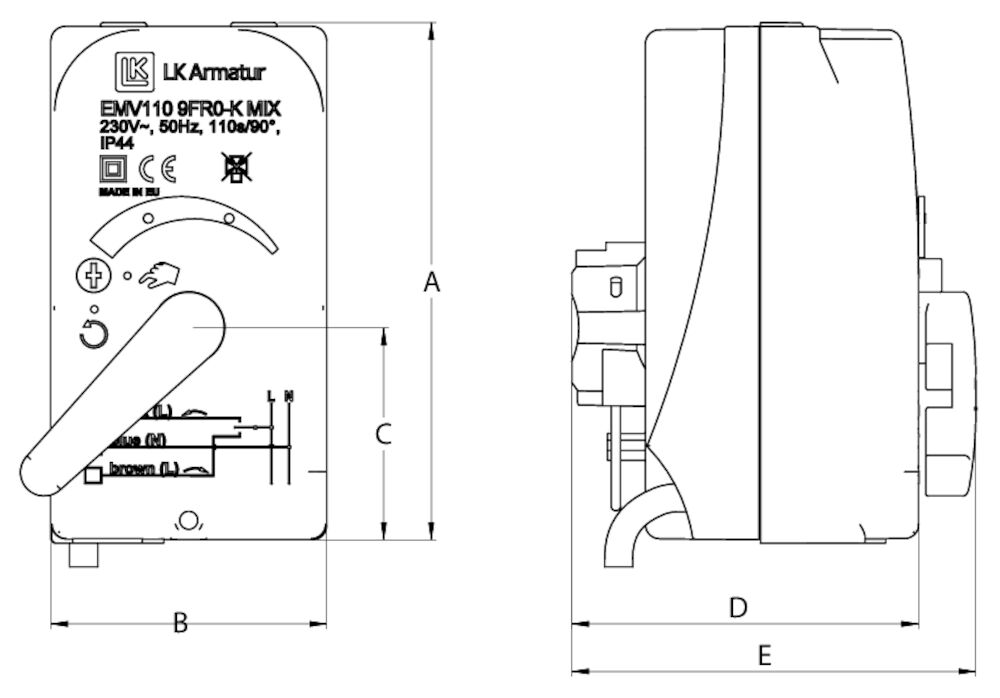

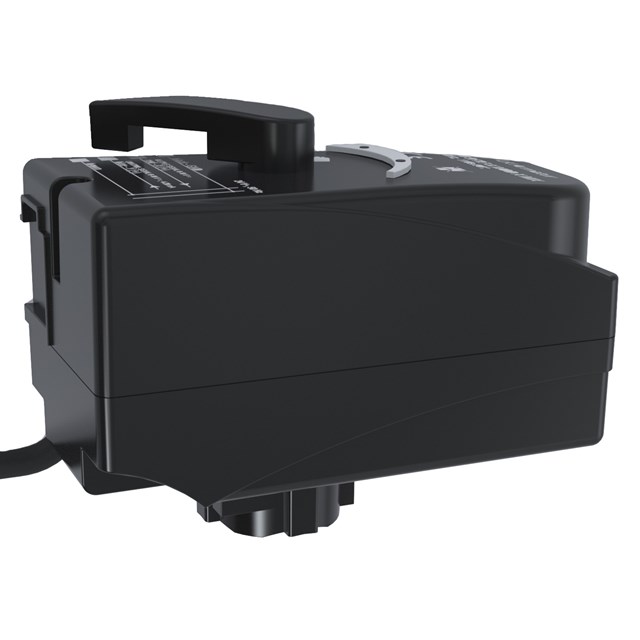

LK 940 C 2 artikkelit

Tuote	Liitäntä	Jännite	Vääntömomentti	Käyntiaika	A mm	B mm	C mm	D mm	E mm	Paino (kg)	Mittapiirros	Tuotelista
066127	1 m johto	230 V	5 Nm	110 s*	109	58	45	73	85	0,4
066128	1 m johto 0-10 VDC	24 VAC	5 Nm	110 s*	109	58	45	73	85	0,4

Liitäntä	1 m johto
Jännite	230 V
Vääntömomentti	5 Nm
Käyntiaika	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Paino (kg)	0,4
Mittapiirros
Tuotelista

Liitäntä	1 m johto 0-10 VDC
Jännite	24 VAC
Vääntömomentti	5 Nm
Käyntiaika	110 s*
A mm	109
B mm	58
C mm	45
D mm	73
E mm	85
Paino (kg)	0,4
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 525 MultiZone 3R on 3-tieventtiili, jota voi käyttää sekoitus- tai ohjausventtiilinä lämmitysjärjestelmässä.

Venttiili on rakennettu siten, että vuoto on alle 0,1 % Kvs:stä 100 kPa:ssa. Siinä on myös ns. jako-lineaari-ominaisuus, jonka ansiosta säätö toimii hyvin myös matalammalla teholla ja virtauksella.

Venttiiliä ei saa asentaa moottorin ollessa venttiiliyksikön alla. Ota huomioon, että moottori voidaan asentaa venttiiliin ainoastaan yhdessä asennossa.

Moottori kiertää vastapäivään, kun musta johdin on jännitteinen, ja myötäpäivään, kun ruskea johdon on jännitteinen.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Jännite:	230 VAC, 50 Hz
Tehonkulutus:	5 VA
Käyttölämpötila:	Väh. 5 °C/enint. 80 °C (lyhytaikaisesti 90 °C)
Ympäristön lämpötila:	Väh. 5 °C/enint. 55 °C
Suurin sallittu käyttöpaine:	1,0 MPa (10 bar)
Paine-ero enint.:	100 kPa (1 bar)
Vuoto:	< 0,1% Kvs:stä 100 kPa:ssa
Kääntökulma:	90°
Vääntömomentti:	5 Nm
Siirtoneste 1:	Vesi - Glykolia maks. 50% Etanolia maks. 30%
Kierrestandardi:	G - ulkokierre, ISO 228/1
Käyntiaika:	110 s
Käsisäätö:	Kyllä
Sähköliitäntä:	Kiinteä johto
Signaaliliitin:	3-piste SPDT
Kotelointiluokka:	IP 44
Suojausluokka:	II
Materiaali, venttiilipesä:	Messinki EN 12165 CW617N
Materiaali, ulkokansi:	Messinki EN 12164 CW614N
Materiaali, luisti/akseli:	PPS-komposiitti
Muuta:	CE (Vain moottori)
Johdon tyyppi:	3 x 0,75 mm²
Johtimien värit:	Sininen, ruskea, musta
Vaippa:	PVC
Tyyppihyväksyntä:	CE

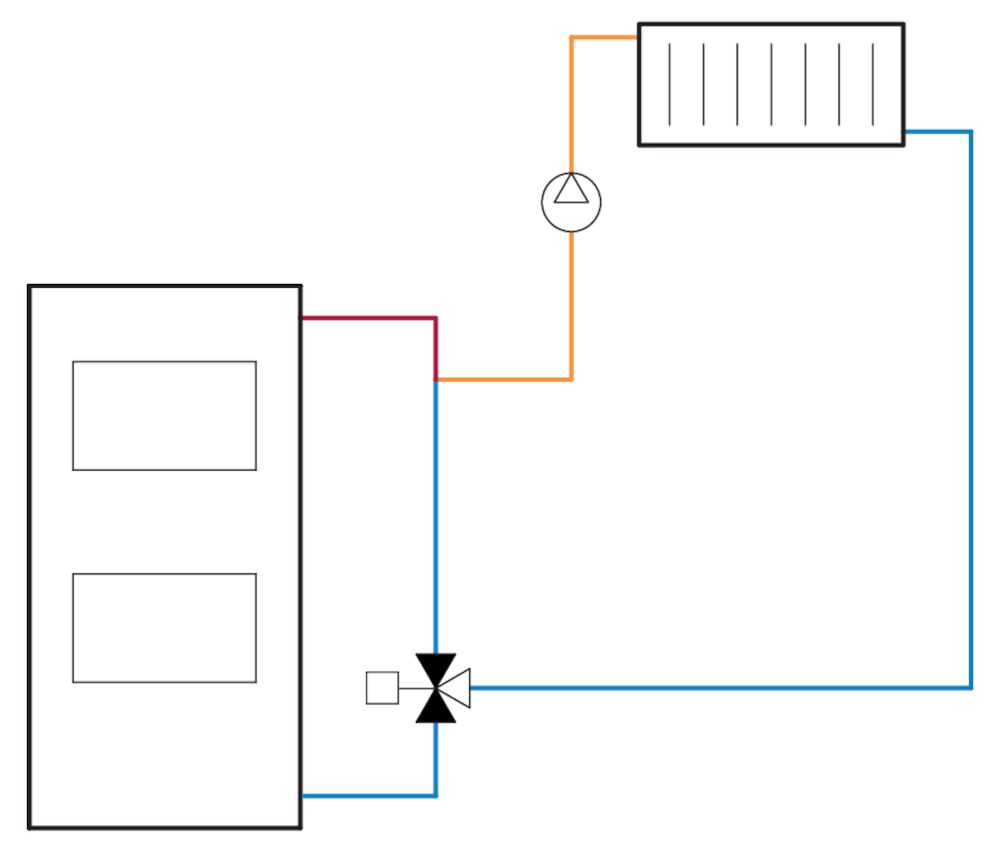

Käyttökohteet

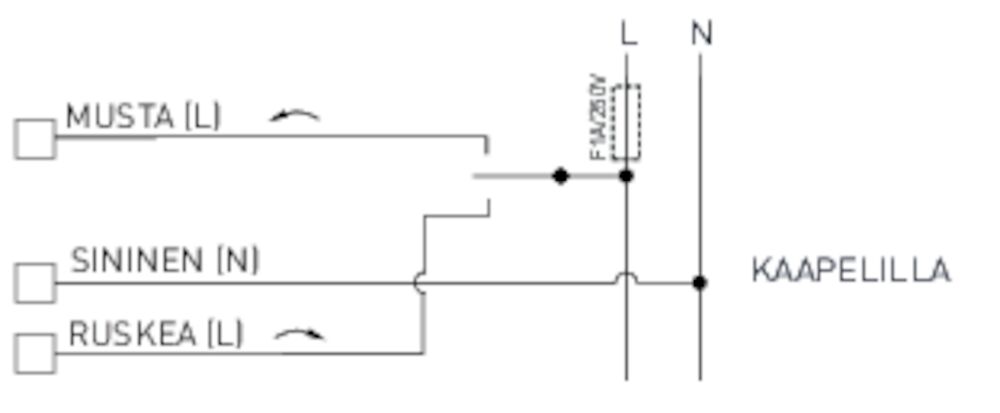

Kytkentäkaavio

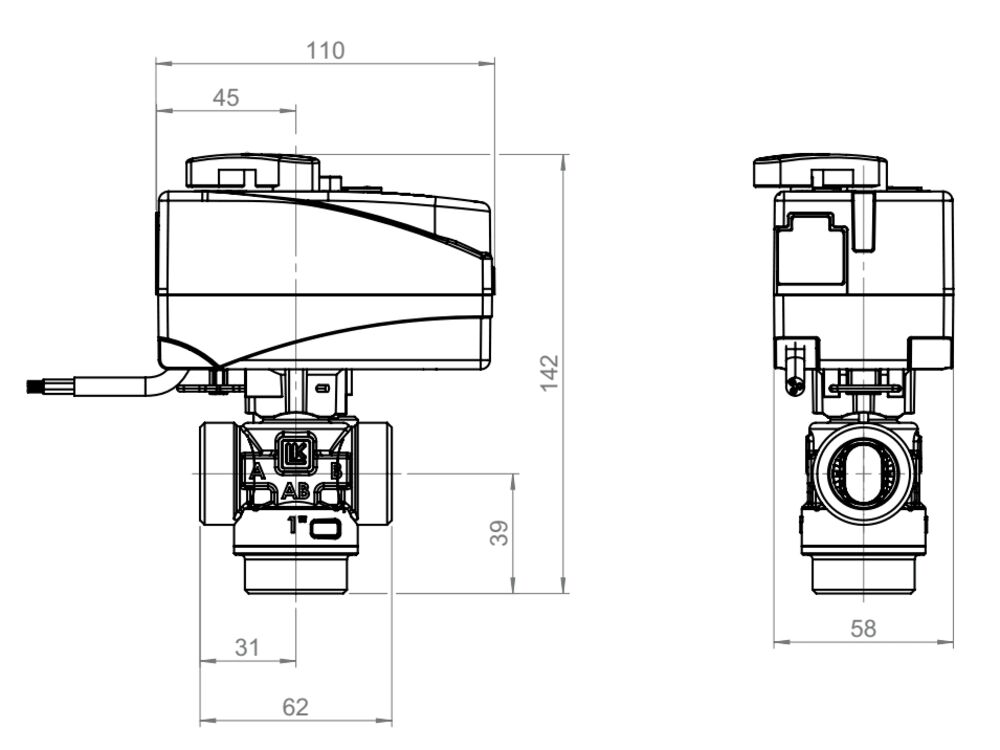

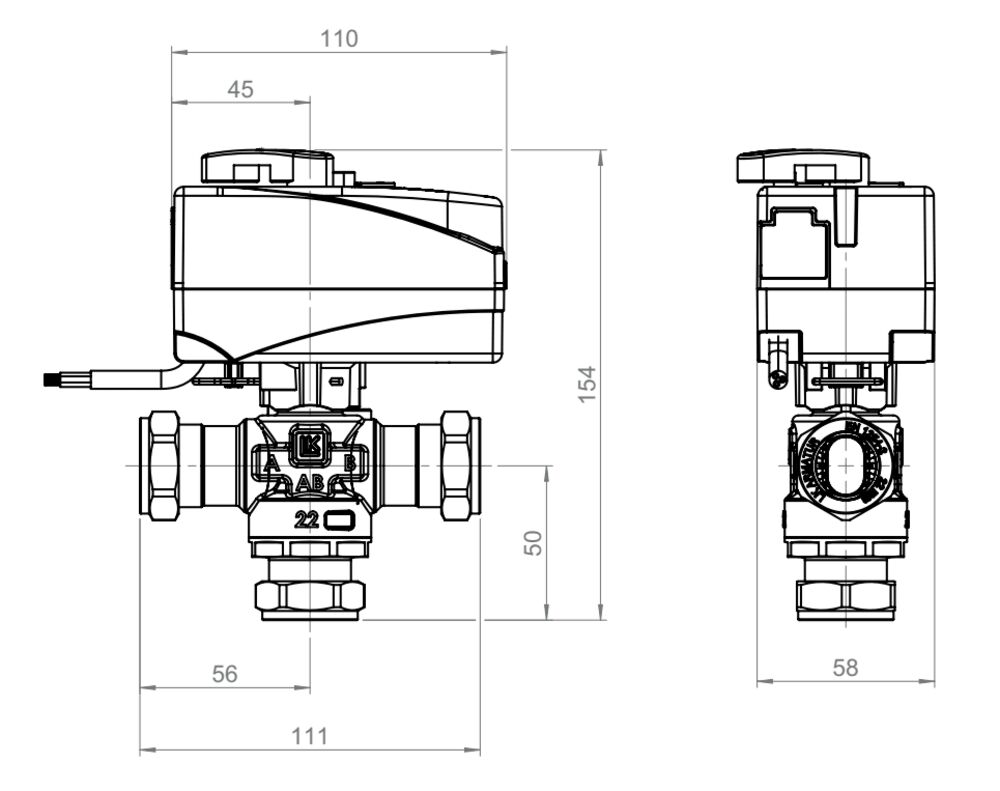

Tekniset piirustukset

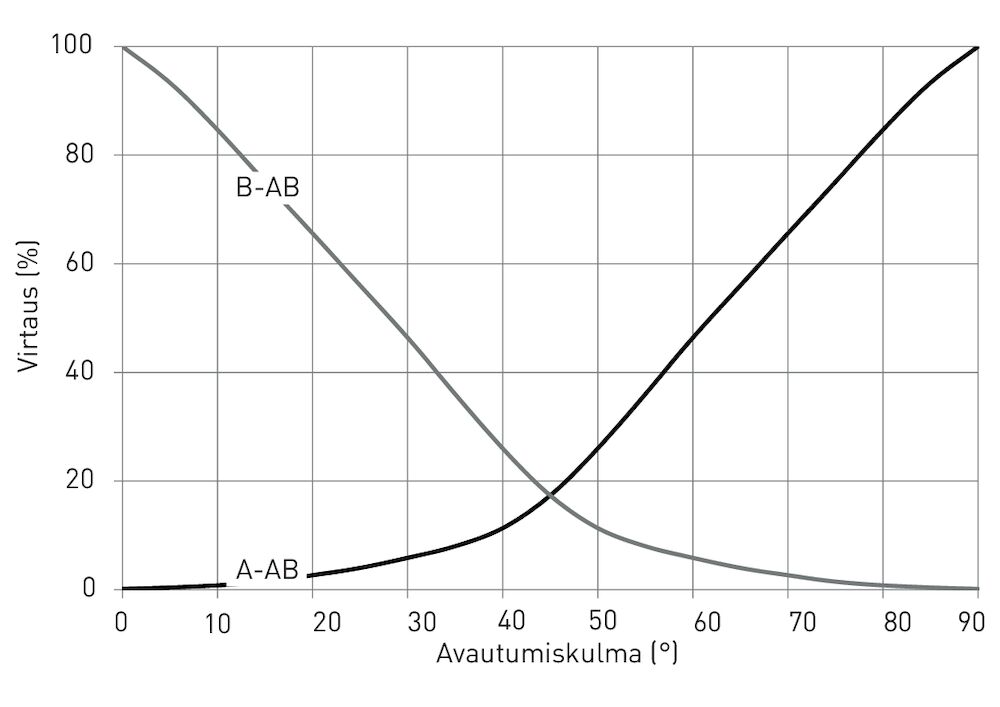

Venttiilin ominaisuudet

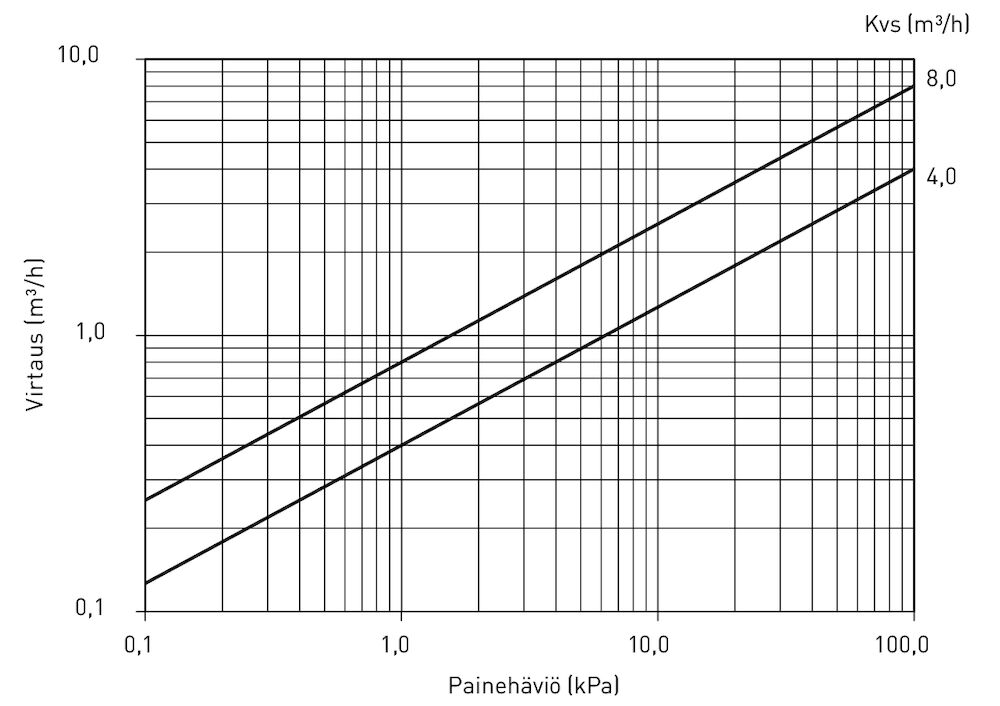

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 525 MultiZone 3R

Varaosat ja lisävarusteet

Tuotenumero	Tuote	Numero kuvassa
187202	Eriste	1

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)
066077	G 1"	8,0	62	31	39	132	46	109	58	0,3

Tuote

Koko

Kvs m³/h

A mm

B mm

C mm

D mm

E mm

F mm

G mm

Paino (kg)

066077

G 1"

8,0

132

109

0,3

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)
066079	22 mm	8,0	110	55	50	143	46	109	58	0,4
066080	28 mm	8,0	110	55	54	147	46	109	58	0,6

Tuote

Koko

Kvs m³/h

A mm

B mm

C mm

D mm

E mm

F mm

G mm

Paino (kg)

066079

22 mm

8,0

110

143

109

0,4

066080

28 mm

8,0

110

147

109

0,6

Tuote	Liitäntä	Jännite	Vääntömomentti	Käyntiaika	A mm	B mm	C mm	D mm	E mm	Paino (kg)
066127	1 m johto	230 V	5 Nm	110 s*	109	58	45	73	85	0,4
066128	1 m johto 0-10 VDC	24 VAC	5 Nm	110 s*	109	58	45	73	85	0,4

Tuote

Liitäntä

Jännite

Vääntömomentti

Käyntiaika

A mm

B mm

C mm

D mm

E mm

Paino (kg)

066127

1 m johto

230 V

5 Nm

110 s*

109

0,4

066128

1 m johto 0-10 VDC

24 VAC

5 Nm

110 s*

109

0,4

Tuotenumero

Tuote

Numero kuvassa

187202

Eriste
