LK 525 MultiZone 3V

Artikkelit
Tarkat tiedot
Dokumentit
Videot

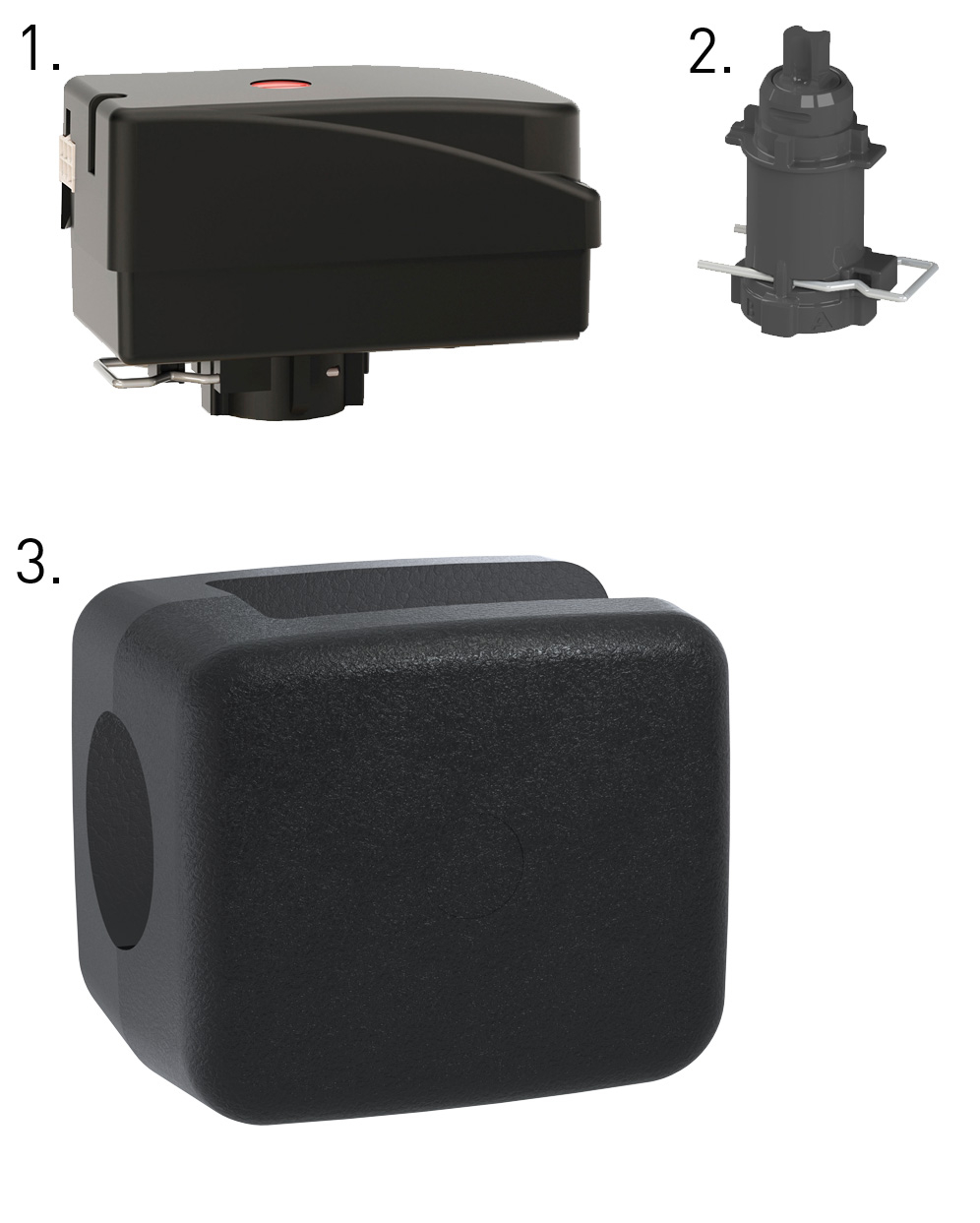

Varaosat ja lisävarusteet

Artikkelit

LK 525 3V - Pikaliitos 2 artikkelit

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)	Mittapiirros	Tuotelista
182306	Ø 22	8,0	84	42	46	43	107	54	135	0,3
182307	Ø 28	8,0	88	44	48	43	107	54	135	0.5

Koko	Ø 22
Kvs m³/h	8,0
A mm	84
B mm	42
C mm	46
D mm	43
E mm	107
F mm	54
G mm	135
Paino (kg)	0,3

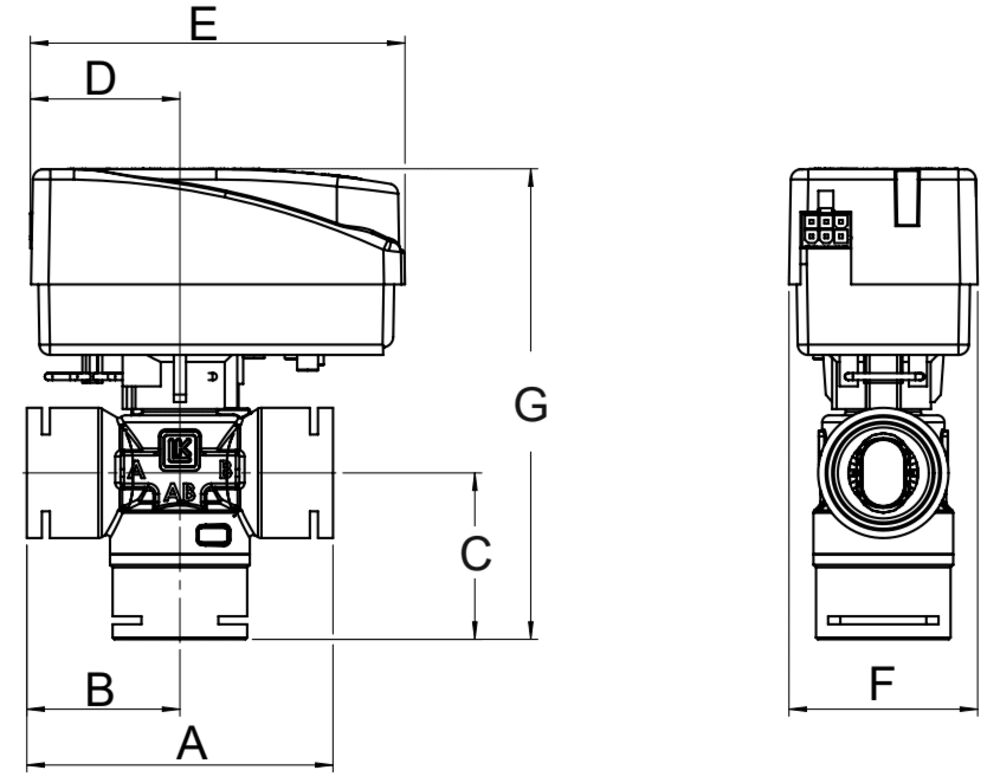

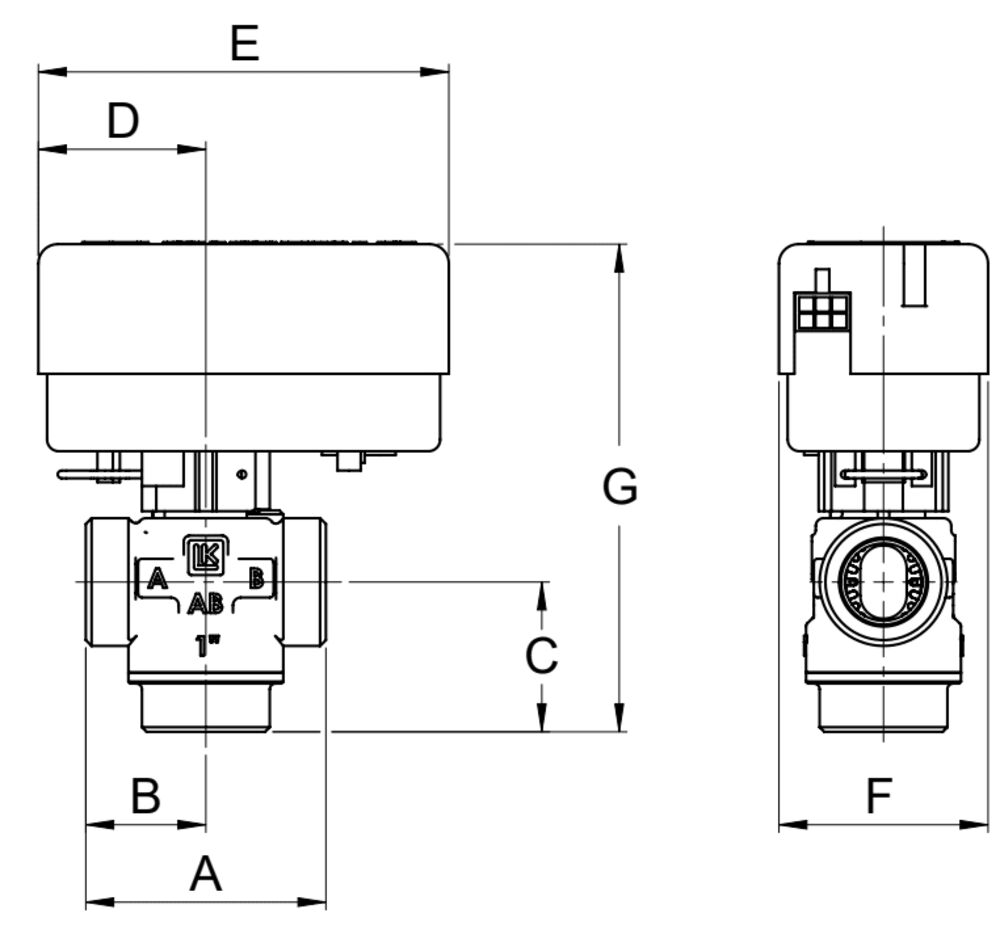

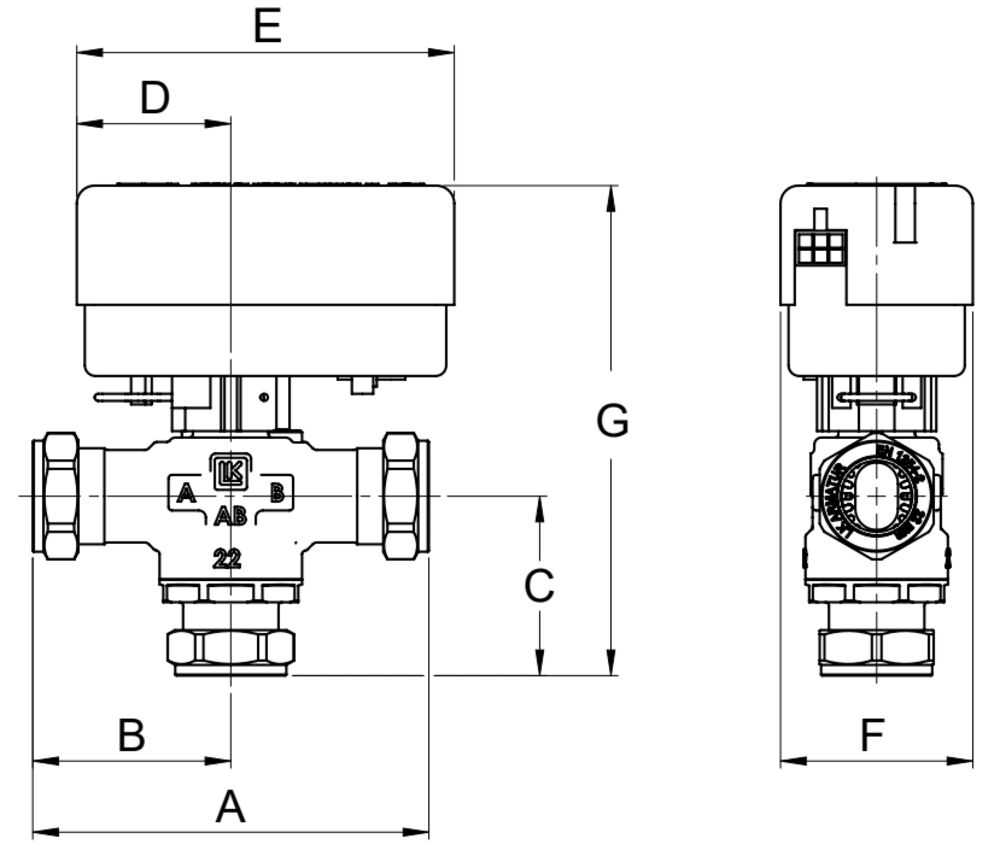

Mittapiirros
Tuotelista

Koko	Ø 28
Kvs m³/h	8,0
A mm	88
B mm	44
C mm	48
D mm	43
E mm	107
F mm	54
G mm	135
Paino (kg)	0.5
Mittapiirros
Tuotelista

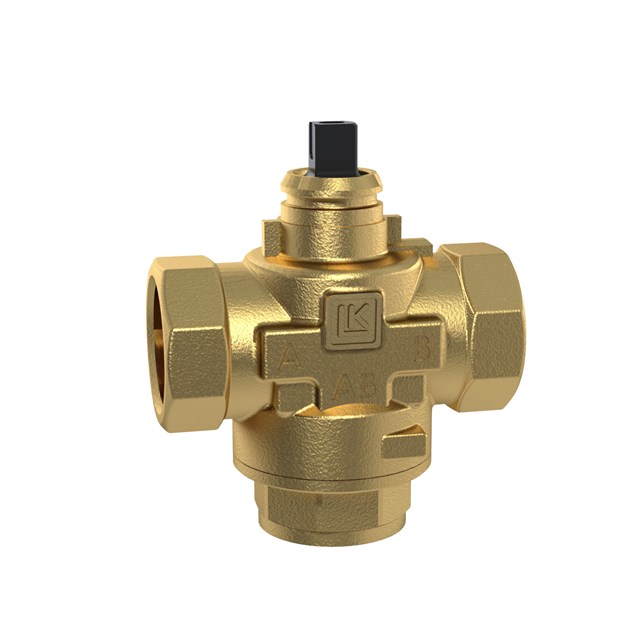

LK 525 3V - Sisäkierre 3 artikkelit

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)
066420	Rp ¾"	7,0	70	35	39	43	107	54	126	0,3
066421	Rp 1"	8,0	74	37	40	43	107	54	127	0,3
066422	Rp 1¼"	8,0	84	42	45	43	107	54	132	0,6

Koko	Rp ¾"
Kvs m³/h	7,0
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	126
Paino (kg)	0,3

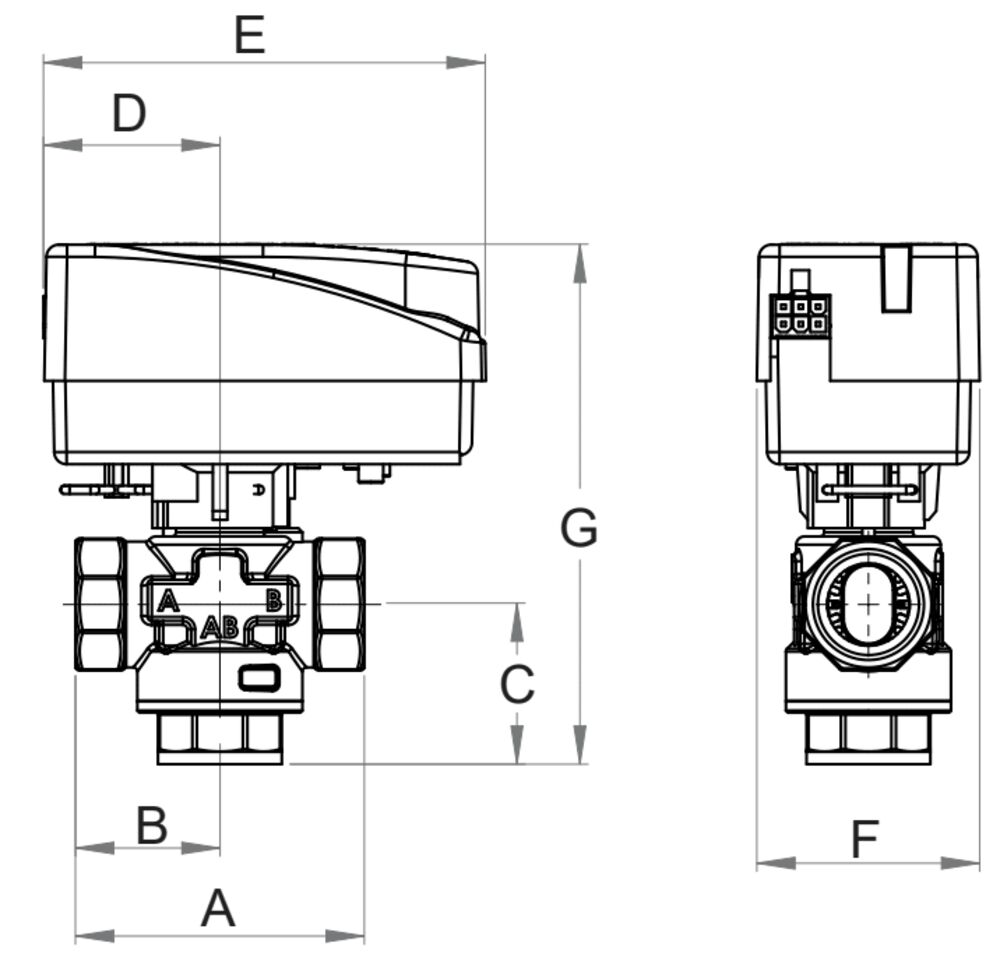

Mittapiirros
Tuotelista

Koko	Rp 1"
Kvs m³/h	8,0
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	127
Paino (kg)	0,3
Mittapiirros
Tuotelista

Koko	Rp 1¼"
Kvs m³/h	8,0
A mm	84
B mm	42
C mm	45
D mm	43
E mm	107
F mm	54
G mm	132
Paino (kg)	0,6
Mittapiirros
Tuotelista

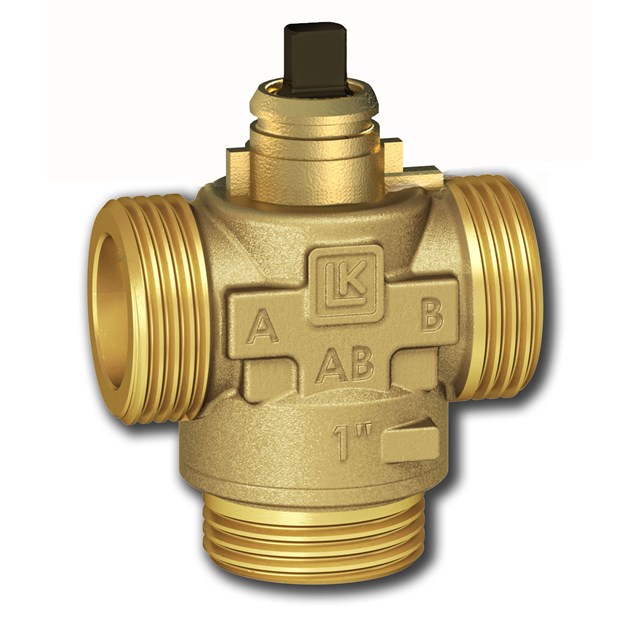

LK 525 3V – Ulkokierre 4 artikkelit

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)
066000	G ¾"	7,0	70	35	39	43	107	54	127	0,3
066106	G 1"	8,0	62	31	39	43	107	54	127	0,3
066107	G 1¼"	8,0	74	37	40	43	107	54	128	0,6
066418	G 1¼"	13,0	80	40	40	43	107	54	120	0,7

Koko	G ¾"
Kvs m³/h	7,0
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Paino (kg)	0,3
Mittapiirros
Tuotelista

Koko	G 1"
Kvs m³/h	8,0
A mm	62
B mm	31
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
Paino (kg)	0,3
Mittapiirros
Tuotelista

Koko	G 1¼"
Kvs m³/h	8,0
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	128
Paino (kg)	0,6
Mittapiirros
Tuotelista

Koko	G 1¼"
Kvs m³/h	13,0
A mm	80
B mm	40
C mm	40
D mm	43
E mm	107
F mm	54
G mm	120
CO₂-EKV. (Kg)
Paino (kg)	0,7
Mittapiirros
Tuotelista

LK 525 3V – Puserrusliitin 3 artikkelit

Tuote	Koko	Kvs m³/h	A mm	B mm	C mm	D mm	E mm	F mm	G mm	Paino (kg)
066108	22 mm	8,0	110	55	50	43	107	54	138	0,4
066109	28 mm	8,0	110	55	54	43	107	54	142	0,6
066399	28 mm	13,0	100	50	52	43	107	54	140	0,7

Koko	22 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	50
D mm	43
E mm	107
F mm	54
G mm	138
Paino (kg)	0,4
Mittapiirros
Tuotelista

Koko	28 mm
Kvs m³/h	8,0
A mm	110
B mm	55
C mm	54
D mm	43
E mm	107
F mm	54
G mm	142
Paino (kg)	0,6
Mittapiirros
Tuotelista

Koko	28 mm
Kvs m³/h	13,0
A mm	100
B mm	50
C mm	52
D mm	43
E mm	107
F mm	54
G mm	140
Paino (kg)	0,7
Mittapiirros
Tuotelista

LK 525 3V - Venttiilimoottori ja adapteri 8 artikkelit

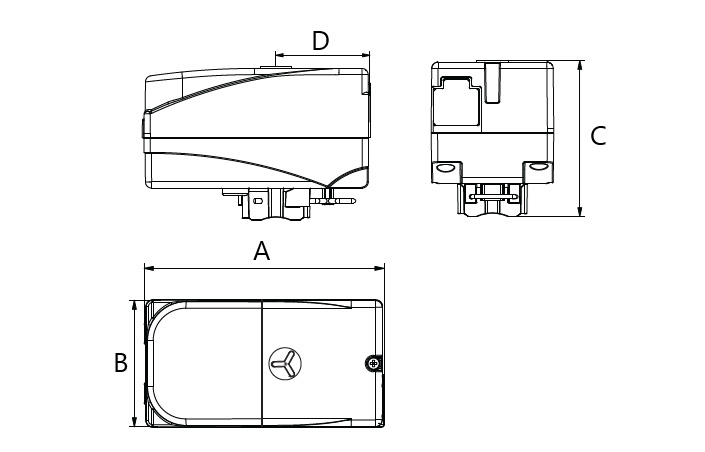

Tuote	Paino (kg)	Vääntömomentti	A mm	B mm	C mm	D mm	Lisätiedot
066177	0,03
066060	0,3	5 Nm	107	54	69	43	EMV 110-M SPST moottori 230 VAC, jossa Molex®
066061	0,3	5 Nm	107	54	69	43	EMV 110-K SPST moottori 230 VAC ja johto 1 m
066062	0,4	5 Nm	107	54	69	43	EMV 110-K SPST moottori 230 VAC ja johto 3 m
066063	0,3	5 Nm	107	54	69	43	EMV 110-M SPST moottori 24 VAC, jossa Molex®
50802229	0,3	5 Nm	109	58	74	45	EMV 110-M EX SPST moottori 230 VAC jossa Molex®
066083	0,1						Johto-M 3x0,75 L=1 m, jossa Molex®
066086	0,1						Johto-M 3x0,75 L=1,7 m, jossa Molex®

Paino (kg)	0,03
Vääntömomentti
A mm
B mm
C mm
D mm
Lisätiedot
Mittapiirros
Tuotelista

Paino (kg)	0,3
Vääntömomentti	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Lisätiedot	EMV 110-M SPST moottori 230 VAC, jossa Molex®
Mittapiirros
Tuotelista

Paino (kg)	0,3
Vääntömomentti	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Lisätiedot	EMV 110-K SPST moottori 230 VAC ja johto 1 m
Mittapiirros
Tuotelista

Paino (kg)	0,4
Vääntömomentti	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Lisätiedot	EMV 110-K SPST moottori 230 VAC ja johto 3 m
Mittapiirros
Tuotelista

Paino (kg)	0,3
Vääntömomentti	5 Nm
A mm	107
B mm	54
C mm	69
D mm	43
Lisätiedot	EMV 110-M SPST moottori 24 VAC, jossa Molex®
Mittapiirros
Tuotelista

Paino (kg)	0,3
Vääntömomentti	5 Nm
A mm	109
B mm	58
C mm	74
D mm	45
Lisätiedot	EMV 110-M EX SPST moottori 230 VAC jossa Molex®
Mittapiirros
Tuotelista

Paino (kg)	0,1
Vääntömomentti
A mm
B mm
C mm
D mm
Lisätiedot	Johto-M 3x0,75 L=1 m, jossa Molex®
Mittapiirros
Tuotelista

Paino (kg)	0,1
Vääntömomentti
A mm
B mm
C mm
D mm
Lisätiedot	Johto-M 3x0,75 L=1,7 m, jossa Molex®
Mittapiirros
Tuotelista

LK 525 3V SET – sis. moottori 230 VAC, johto 1 m - Sisäkierre 2 artikkelit

Tuote	Koko	Kvs m³/h	Vääntömomentti	A mm	B mm	C mm	D mm	E mm	F mm	G mm	CO₂-EKV. (Kg)	Paino (kg)	Mittapiirros	Tuotelista
066433	Rp ¾"	7,0	5 Nm	70	35	39	43	107	54	126		0,6
066434	Rp 1"	8,0	5 Nm	74	37	40	43	107	54	127	3,31462295	0,6

Koko	Rp ¾"
Kvs m³/h	7,0
Vääntömomentti	5 Nm
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	126
Paino (kg)	0,6
Mittapiirros
Tuotelista

Koko	Rp 1"
Kvs m³/h	8,0
Vääntömomentti	5 Nm
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	127
CO₂-EKV. (Kg)	3,31462295
Paino (kg)	0,6
Mittapiirros
Tuotelista

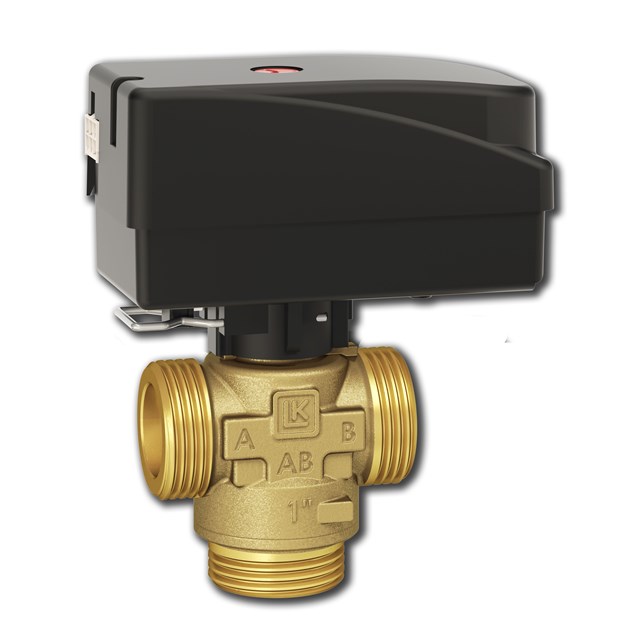

LK 525 3V SET – sis. moottori 230 VAC, johto 1 m - Ulkokierre 4 artikkelit

Tuote	Koko	Kvs m³/h	Vääntömomentti	A mm	B mm	C mm	D mm	E mm	F mm	G mm	CO₂-EKV. (Kg)	Paino (kg)
066426	G ¾"	7,0	5 Nm	70	35	39	43	107	54	127	3,20829695	0,6
066427	G 1"	8,0	5 Nm	62	31	39	43	107	54	127	3,27914333	0,6
066428	G 1¼"	8,0	5 Nm	74	37	40	43	107	54	128	3,54084505	0,9
066429	G 1¼"	13,0	5 Nm	88	44	48	43	107	54	120	4,01109171	1,1

Koko	G ¾"
Kvs m³/h	7,0
Vääntömomentti	5 Nm
A mm	70
B mm	35
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
CO₂-EKV. (Kg)	3,20829695
Paino (kg)	0,6
Mittapiirros
Tuotelista

Koko	G 1"
Kvs m³/h	8,0
Vääntömomentti	5 Nm
A mm	62
B mm	31
C mm	39
D mm	43
E mm	107
F mm	54
G mm	127
CO₂-EKV. (Kg)	3,27914333
Paino (kg)	0,6
Mittapiirros
Tuotelista

Koko	G 1¼"
Kvs m³/h	8,0
Vääntömomentti	5 Nm
A mm	74
B mm	37
C mm	40
D mm	43
E mm	107
F mm	54
G mm	128
CO₂-EKV. (Kg)	3,54084505
Paino (kg)	0,9
Mittapiirros
Tuotelista

Koko	G 1¼"
Kvs m³/h	13,0
Vääntömomentti	5 Nm
A mm	88
B mm	44
C mm	48
D mm	43
E mm	107
F mm	54
G mm	120
CO₂-EKV. (Kg)	4,01109171
Paino (kg)	1,1
Mittapiirros
Tuotelista

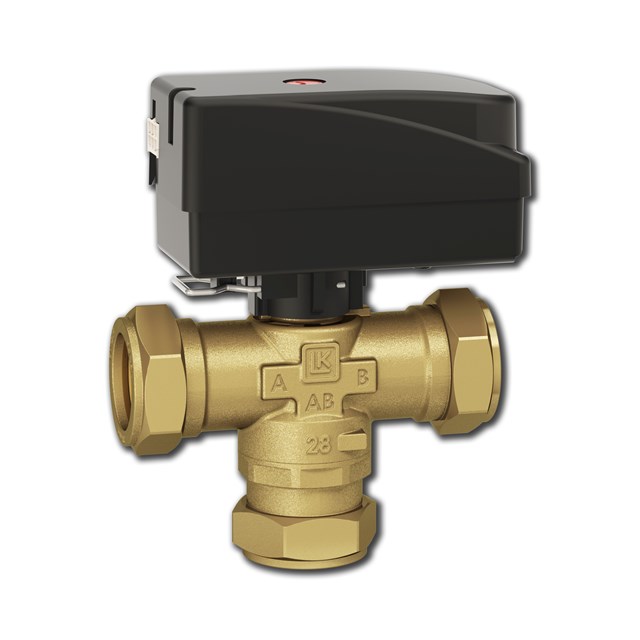

LK 525 3V SET – sis. moottori 230 VAC, johto 1 m - Puserrusliitin 3 artikkelit

Tuote	Koko	Kvs m³/h	Vääntömomentti	A mm	B mm	C mm	D mm	E mm	F mm	G mm	CO₂-EKV. (Kg)	Paino (kg)
066430	22 mm	8,0	5 Nm	110	55	50	43	107	54	138	3,96533438	0,7
066431	28 mm	8,0	5 Nm	110	55	54	43	107	54	142	3,77220476	0,9
066432	28 mm	13,0	5 Nm	100	57	59	43	107	54	140	4,32237783	1,1

Koko	22 mm
Kvs m³/h	8,0
Vääntömomentti	5 Nm
A mm	110
B mm	55
C mm	50
D mm	43
E mm	107
F mm	54
G mm	138
CO₂-EKV. (Kg)	3,96533438
Paino (kg)	0,7
Mittapiirros
Tuotelista

Koko	28 mm
Kvs m³/h	8,0
Vääntömomentti	5 Nm
A mm	110
B mm	55
C mm	54
D mm	43
E mm	107
F mm	54
G mm	142
CO₂-EKV. (Kg)	3,77220476
Paino (kg)	0,9
Mittapiirros
Tuotelista

Koko	28 mm
Kvs m³/h	13,0
Vääntömomentti	5 Nm
A mm	100
B mm	57
C mm	59
D mm	43
E mm	107
F mm	54
G mm	140
CO₂-EKV. (Kg)	4,32237783
Paino (kg)	1,1
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

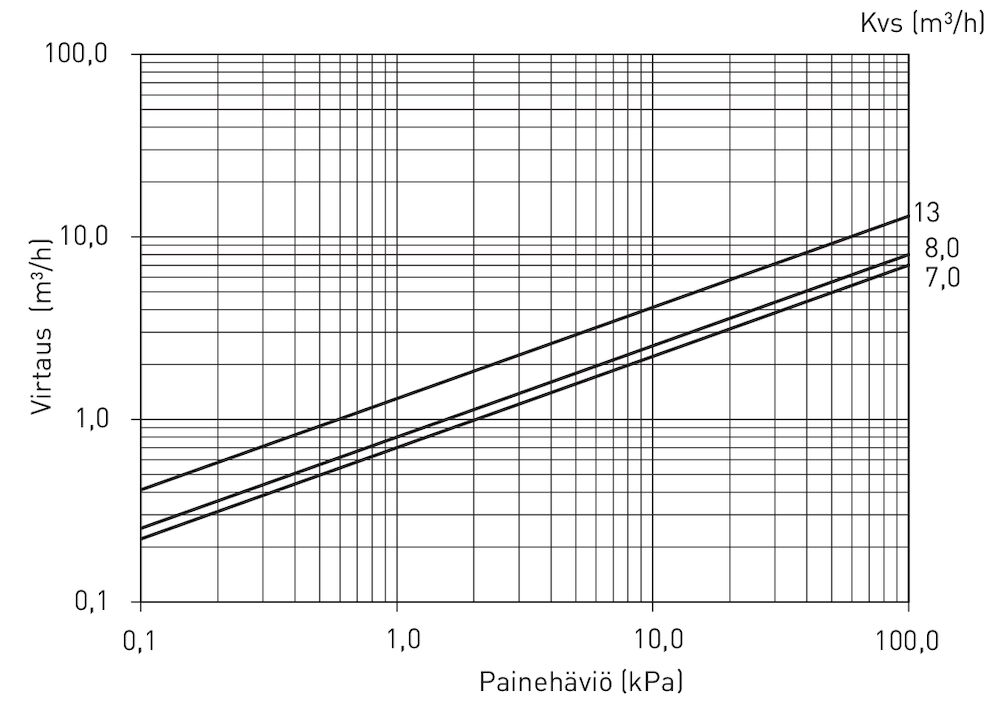

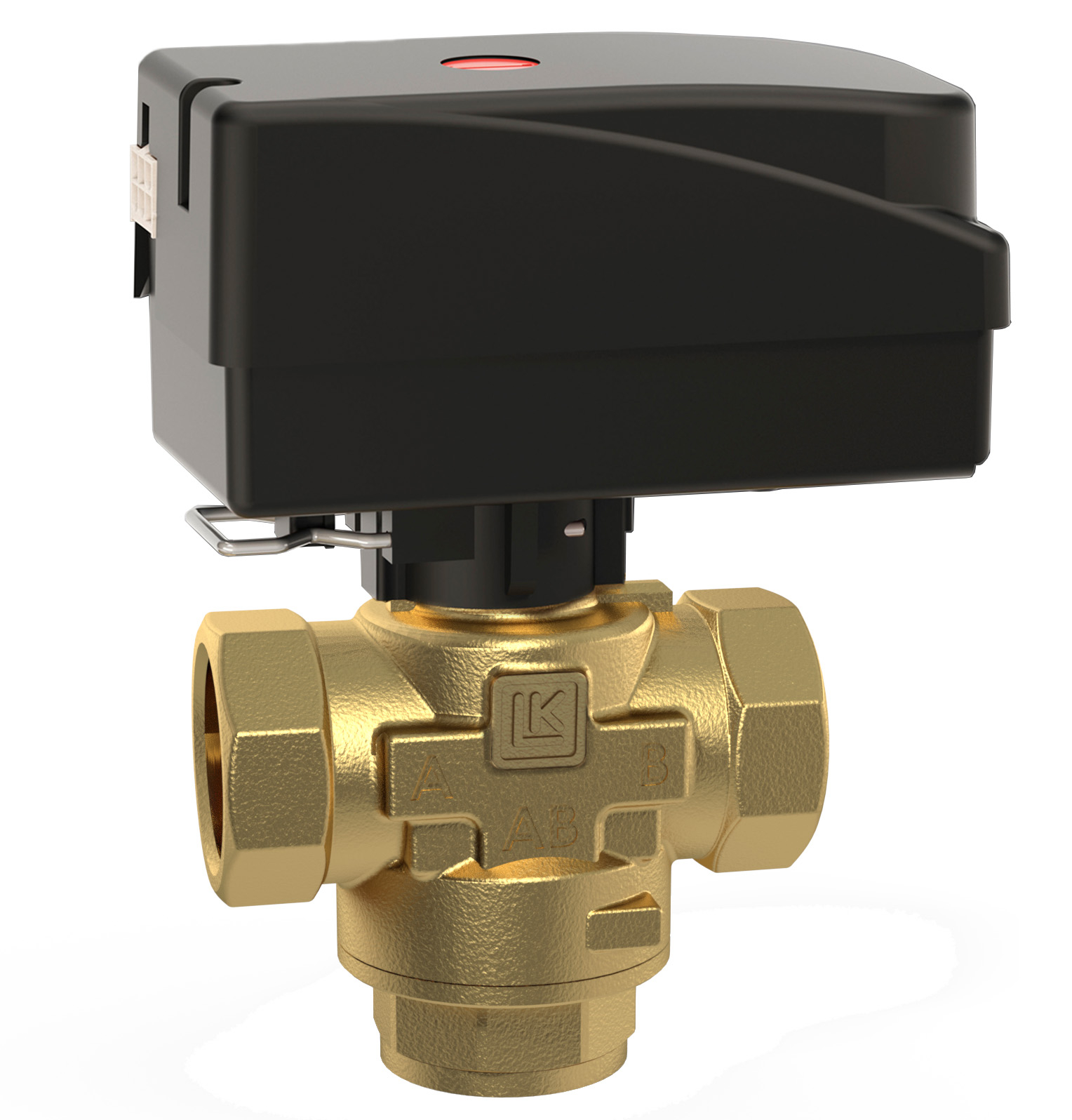

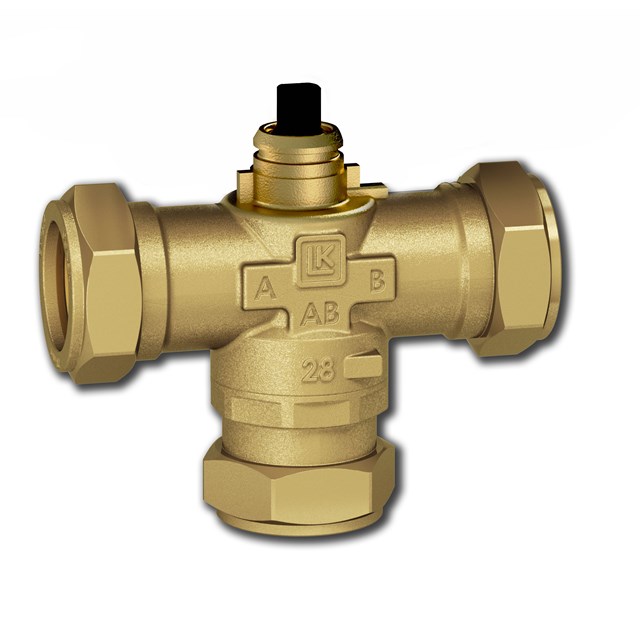

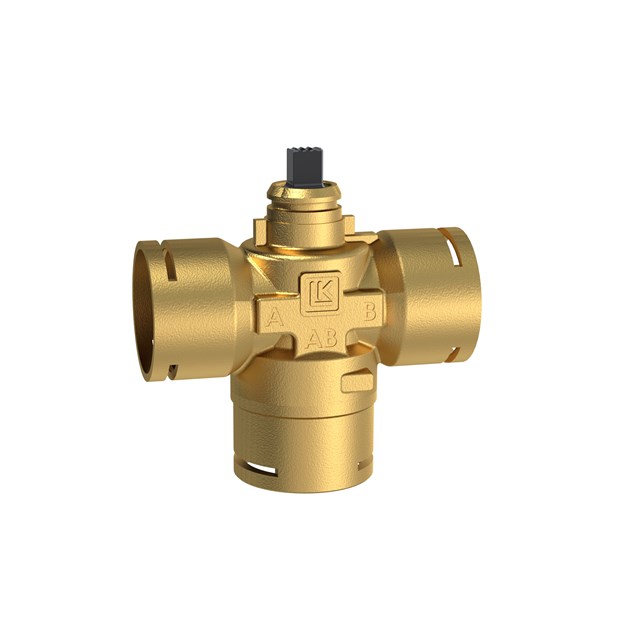

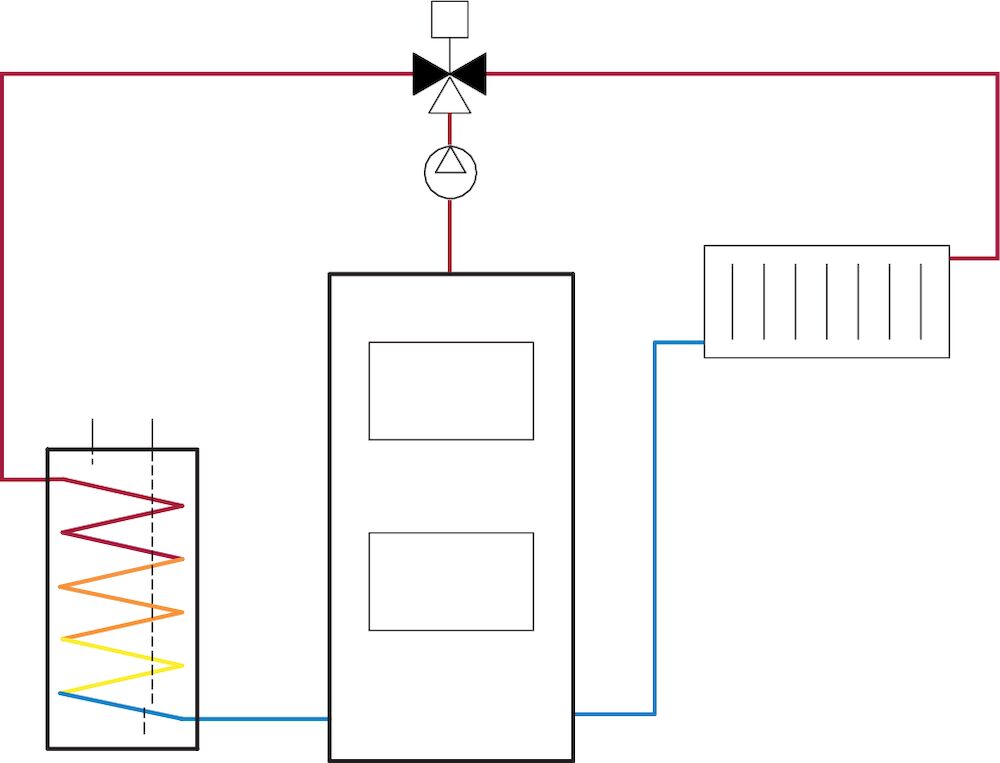

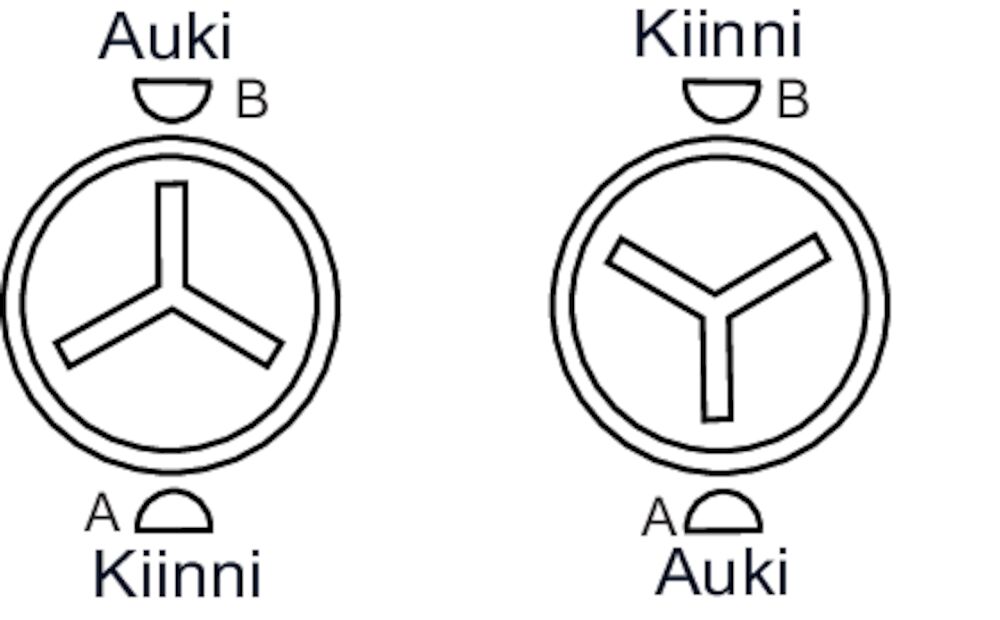

LK 525 MultiZone 3V on moottoroitu 3-tie vaihtoventtiili on/off -säätöä varten. Vaihtoventtiilissä on kääntyvä luisti, minkä ansiosta se kestää suurempia paine-eroja ja vähentää riskiä kiinnijumiutumisesta pitkän käyttötauon aikana. Tämän takia se sopii erityisen hyvin lämpöpumppusovelluksiin, joissa voi olla pitkiä taukoja luistin kääntelyjen välillä vuoden lämpimänä aikana. Moottorin yläpinnalla on merkkivalo, joka osoittaa, mikä porteista on auki.

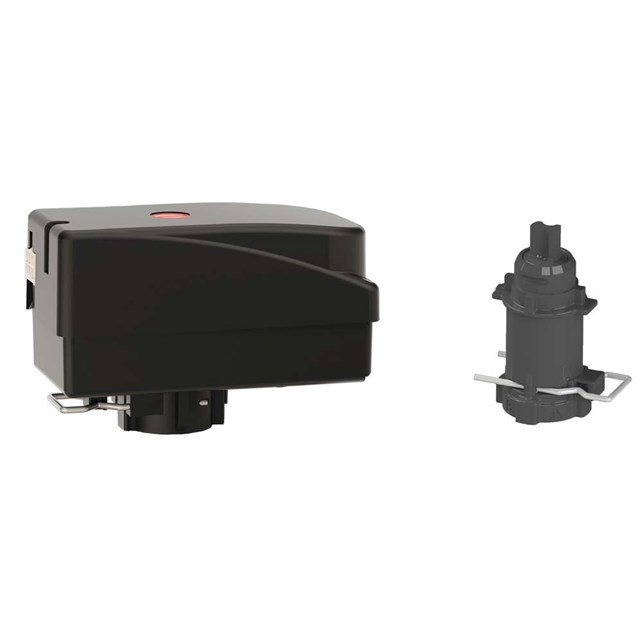

Kun venttiiliyksikön ja moottorin väliin on asennettu muoviadapteri 066177, moottori on suojattu kondenssivedeltä, jäältä ja korkeilta lämpötiloilta.

Vaihtoventtiiliä ei saa asentaa moottorin ollessa venttiiliyksikön alla.

Sähkökatkoksen sattuessa venttiililuisti pysähtyy paikalleen. Virrattomassa tilassa venttiililuisti voidaan asettaa käsin keskiasentoon, mikä jakaa virtauksen lämmitys- ja käyttövesipiirin kesken. Irrota moottori ja kierrä luistia noin 30° tai kunnes lämmin vesi virtaa venttiilin kummankin portin läpi. Virran palattua venttiili kierretään takaisin alkuperäiseen asentoonsa ja moottori asennetaan uudelleen.

Ota huomioon, että moottori voidaan asentaa venttiiliin ainoastaan yhdessä asennossa.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Kääntökulma:	60°/360°
Vuoto:	< 0,1% Kvs:stä 100 kPa:ssa
Käyntiaika:	8 sekuntia (60°)
Suurin sallittu käyttöpaine:	1,0 MPa (10 bar)
Paine-ero enint.:	100 kPa (1 bar)
Käyttölämpötila:	Väh. 5 °C / enint. 80 °C (lyhytaikaisesti 90 °C) Kvs 13: Väh. 5 °C / enint. 70 °C (lyhytaikaisesti 80 °C) Jäähdytys/lämmitys (sis. adapterin): Väh. -15 °C / enint. 120 °C (lyhytaikaisesti 160 °C)
Ympäristön lämpötila:	Väh. 1 °C / enint. 60 °C
Kierrestandardi:	Rp - sisäkierre, G - ulkokierre, ISO 228/1
Kotelointiluokka:	IP 40 (Molex®) / IP 44 (johto)
Siirtoneste 1:	Vesi - Glykolia maks. 50% Etanolia maks. 30%
Siirtoneste 2:	Vesi

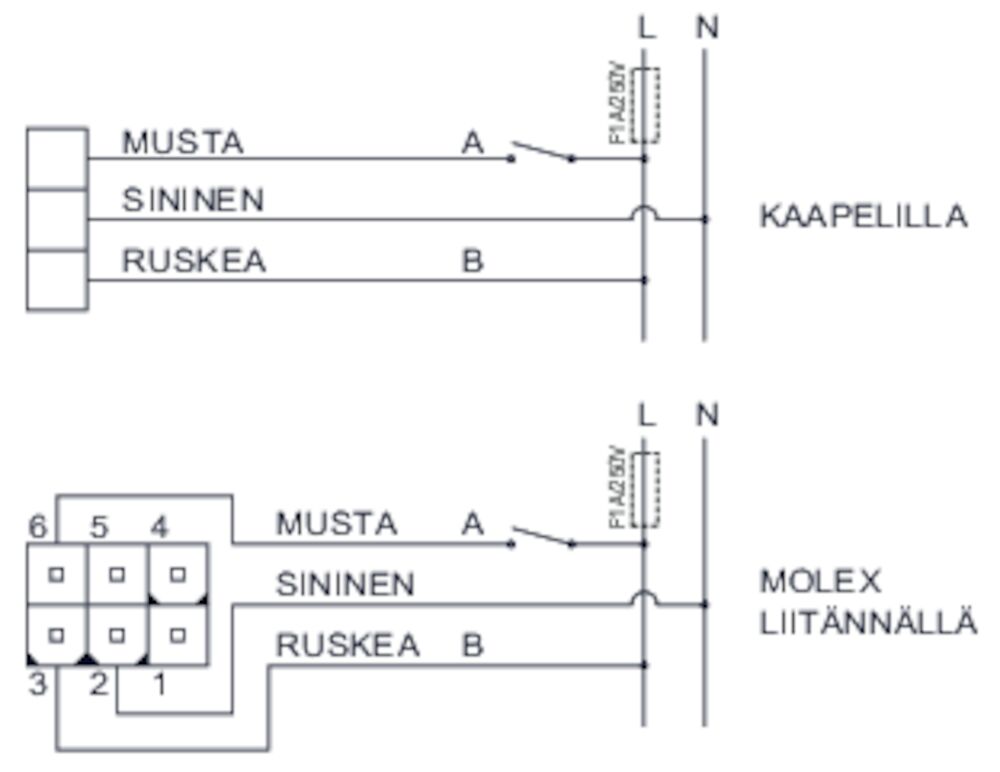

Sähköliitäntä:	Kiinteä johto, Molex® tai Molex®-yhteensopiva liitin, 6-napainen
Signaaliliitin:	Yksinapainen SPST
Johdon tyyppi:	3 x 0,75 mm²
Johtimien värit:	Sininen, ruskea, musta
Vaippa:	PVC
Säätömoottori:	7 VA, 230 VAC, 50 Hz 7 VA, 24 VAC, 50 Hz 9 VA, 230 VAC, 50 Hz (50802229)
Materiaali, venttiilipesä:	Messinki EN 12165 CW617N
Materiaali, ulkokansi:	Messinki EN 12164 CW614N
Materiaali, luisti/akseli:	PPS-komposiitti
Muut tiedot:	Vuoto: Aurinkolämpö: < 0,5 % Kvs:stä 100 kPa:ssa Media 2: Kvs 13 - Vesi
Tyyppihyväksyntä:	CE (Vain moottorit)
