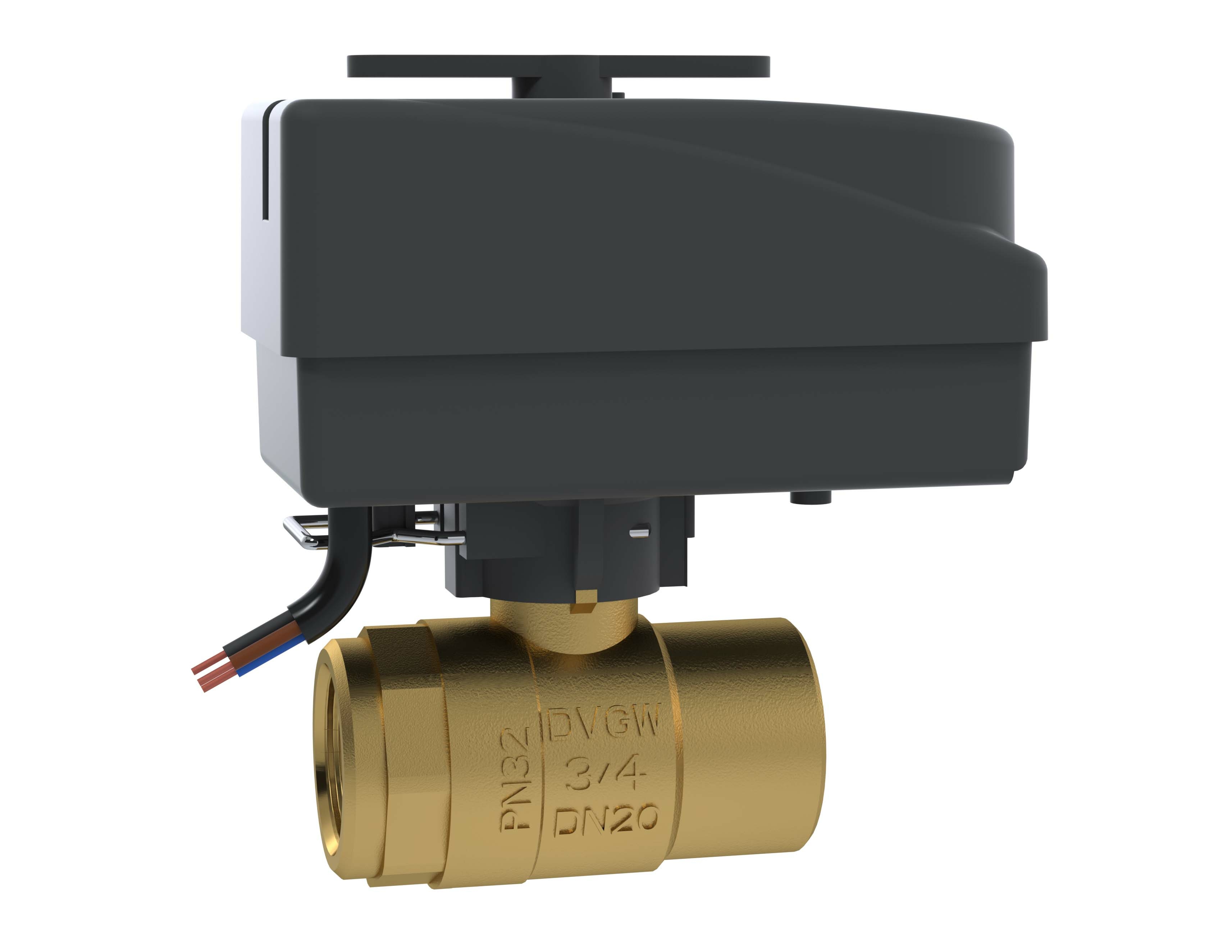

LK 527 MultiZone 2V

LK 527 MultiZone 2V

  • Moottorissa napsautuskiinnitys

LK 527 MultiZone on moottoroitu 2-tiepalloventtiili, jossa on suuri virtauskapasiteetti, ja se sopii esimerkiksi lämmitys-, jäähdytys- ja käyttövesijärjestelmiin. Venttiilimoottorissa on on/off-säätö, ja sitä ...

Lue lisää

LK 527 MultiZone 2V

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

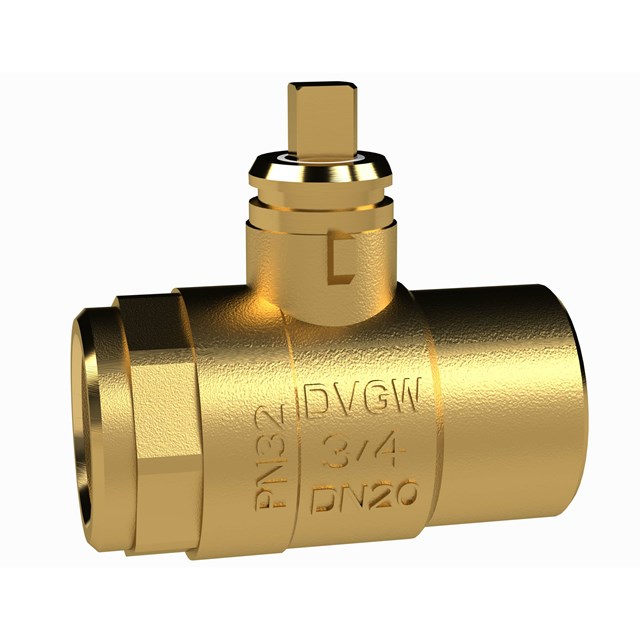

LK 527 2V - Sisäkierre

LK 527 2V - Sisäkierre 4 artikkelit

Tuote Koko Kvs m³/h A mm C mm Paino (kg) Mittapiirros Tuotelista
066263 Rp ½” 20,0 62 104 0,6
066264 Rp ¾” 45,0 68 107 0,7
066265 Rp 1” 60,0 81 112 0,9
066266 Rp 1¼” 100,0 86 117 1,1

066263

Koko Rp ½”
Kvs m³/h 20,0
A mm 62
C mm 104
Paino (kg) 0,6
Mittapiirros
Tuotelista

066264

Koko Rp ¾”
Kvs m³/h 45,0
A mm 68
C mm 107
Paino (kg) 0,7
Mittapiirros
Tuotelista

066265

Koko Rp 1”
Kvs m³/h 60,0
A mm 81
C mm 112
Paino (kg) 0,9
Mittapiirros
Tuotelista

066266

Koko Rp 1¼”
Kvs m³/h 100,0
A mm 86
C mm 117
Paino (kg) 1,1
Mittapiirros
Tuotelista

Muut koot pyydettäessä.

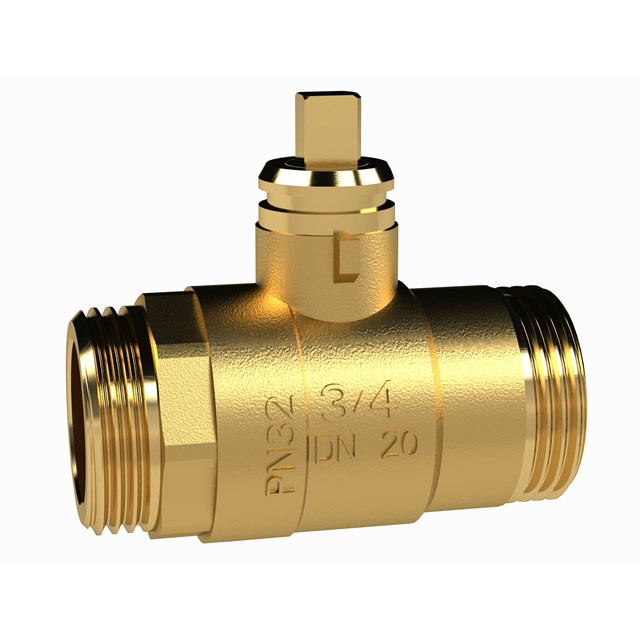

LK 527 2V - Ulkokierre

LK 527 2V - Ulkokierre 2 artikkelit

Tuote Koko Kvs m³/h A mm C mm Paino (kg) Mittapiirros Tuotelista
066279 G 1” 45,0 74 107 0,8
066280 G 1¼” 60,0 82 112 1,0

066279

Koko G 1”
Kvs m³/h 45,0
A mm 74
C mm 107
Paino (kg) 0,8
Mittapiirros
Tuotelista

066280

Koko G 1¼”
Kvs m³/h 60,0
A mm 82
C mm 112
Paino (kg) 1,0
Mittapiirros
Tuotelista

Muut koot pyydettäessä.

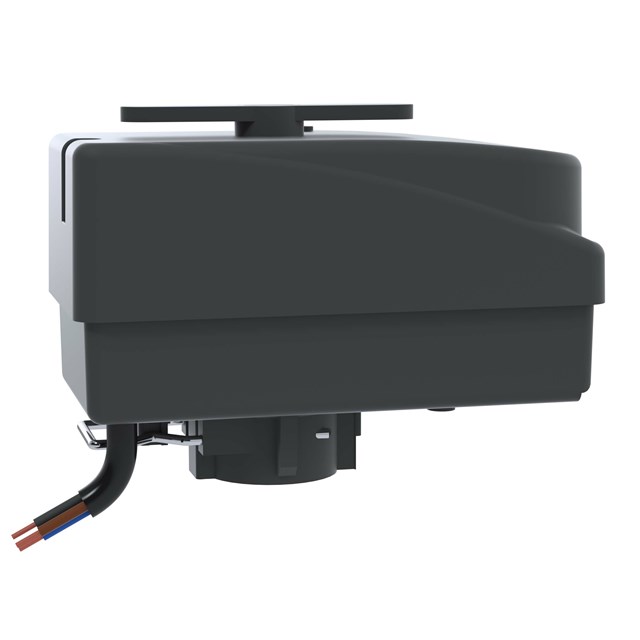

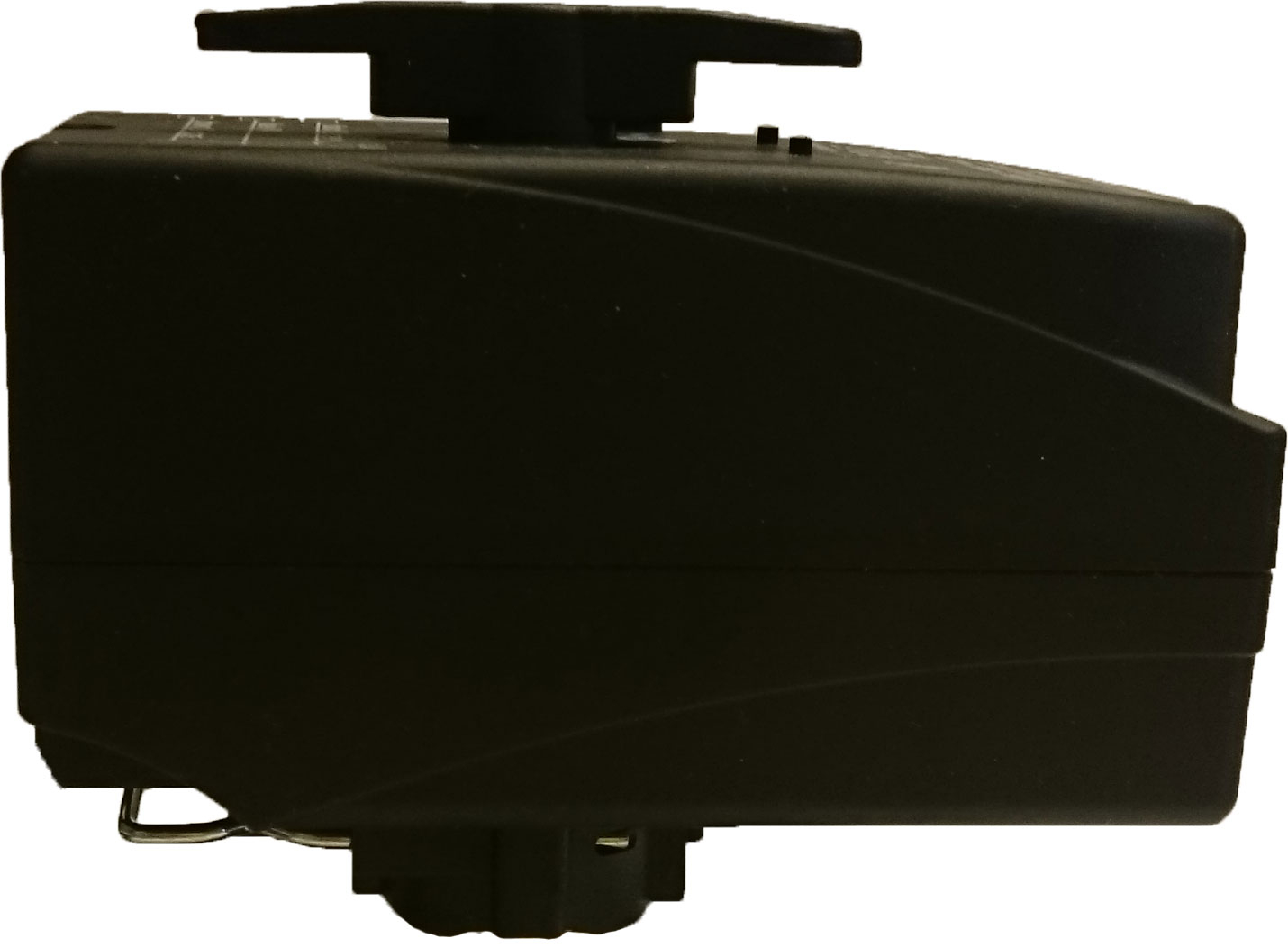

LK 527 - Moottori

LK 527 - Moottori 2 artikkelit

Tuote Liitäntä Jännite Vääntömomentti Käyntiaika Paino (kg) Tuotelista
066282 2-pisteinen SPST-lähtö, johto 1 m 230 V 5 Nm 12s / 90° 0,4
066283 2-pisteinen SPST-lähtö, johto 1 m 230 V 5 Nm 30s / 90° 0,4

066282

Liitäntä 2-pisteinen SPST-lähtö, johto 1 m
Jännite 230 V
Vääntömomentti 5 Nm
Käyntiaika 12s / 90°
Paino (kg) 0,4
Tuotelista

066283

Liitäntä 2-pisteinen SPST-lähtö, johto 1 m
Jännite 230 V
Vääntömomentti 5 Nm
Käyntiaika 30s / 90°
Paino (kg) 0,4
Tuotelista

Tarkat tiedot

Kuvaus

LK 527 MultiZone on moottoroitu 2-tiepalloventtiili, jossa on suuri virtauskapasiteetti, ja se sopii esimerkiksi lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.

Venttiilimoottorissa on on/off-säätö, ja sitä ohjataan 2-pistesignaalin avulla.

Moottori asennetaan palloventtiiliin ja irrotetaan siitä helposti ja turvallisesti nipistinjärjestelmän avulla. Vaihtoventtiiliä ei saa asentaa moottorin ollessa venttiiliyksikön alla.

Sähkökatkoksen sattuessa venttiililuisti pysähtyy paikalleen. Virrattomassa tilassa venttiililuisti voidaan asettaa manuaalisesti moottorin nupin avulla.

Ota huomioon, että moottori voidaan asentaa venttiiliin ainoastaan yhdessä asennossa.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Käyttölämpötila: Väh. 2 °C/enint. 110 °C
Ympäristön lämpötila: Väh. 1 °C/enit. 55 °C
Suurin sallittu käyttöpaine: 3,2 MPa (32 bar)
Paine-ero enint.: 600 kPa (6 bar)
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kierrestandardi: R - ulkokierre, Rp - sisäkierre, G - ulkokierre
Säätömoottori: 230 VAC, 50 Hz
Sähköliitäntä: Kiinteä johto
Signaaliliitin: 2-piste-SPST
Kotelointiluokka: IP 44
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Muuta: Materiaali, pallo: Messinki CW617N
Muuta: Tyyppihyväksyntä: Venttiilimoottori: CE
Tyyppihyväksyntä: Venttiili: DIN-DVGW*, WRAS*, ACS
*Koskee 527 MultiZone 2V sisäkierrettä
Johdon tyyppi: Koko 3 x 0,75 mm²
Johtimien värit: Sininen, ruskea, musta
Vaippa: PVC
Tyyppihyväksyntä: CE

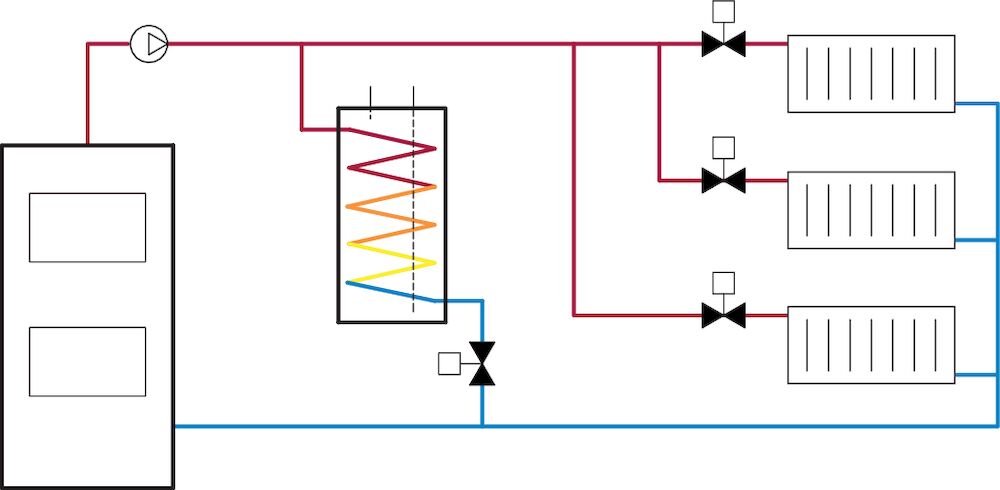

Käyttökohteet

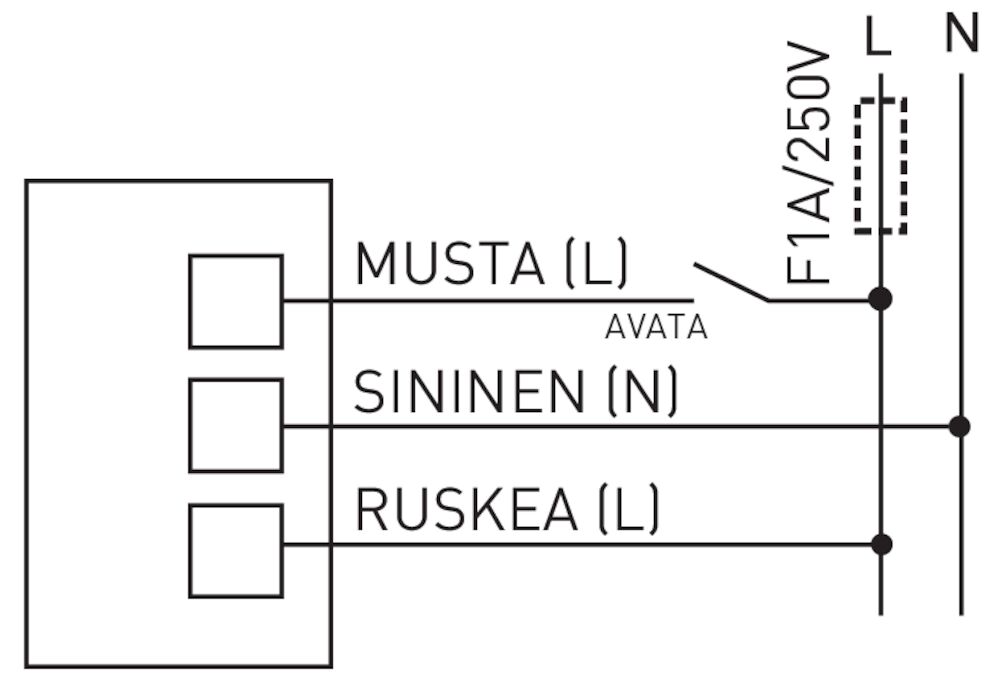

KYTKENTÄKAAVIO

KYTKENTÄKAAVIO

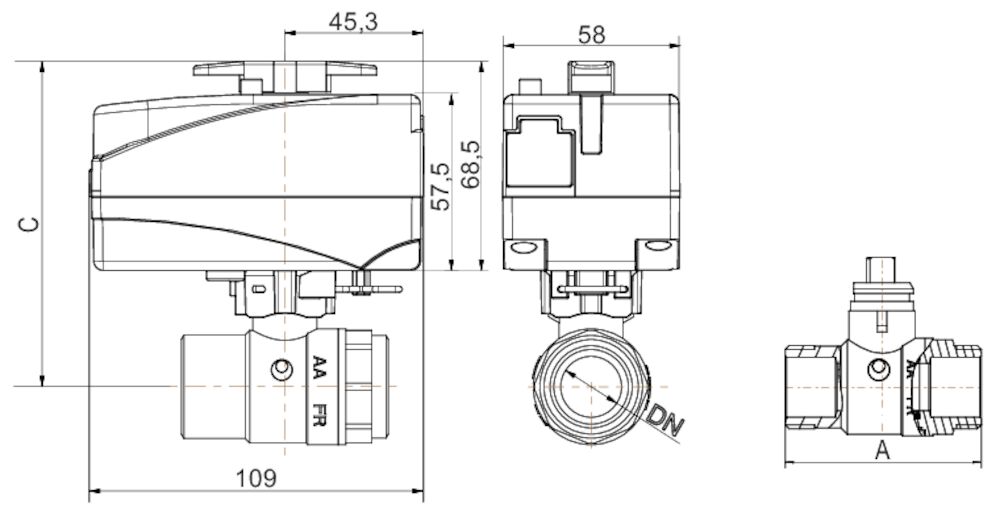

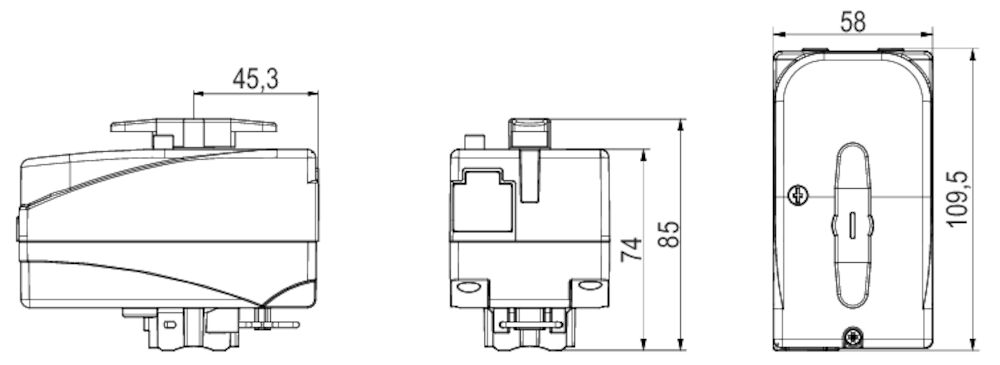

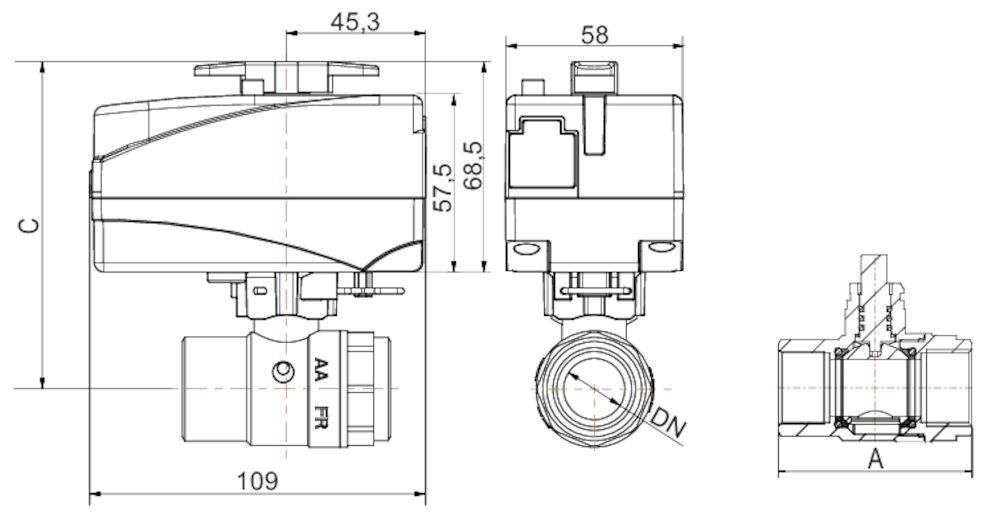

Tekniset piirustukset

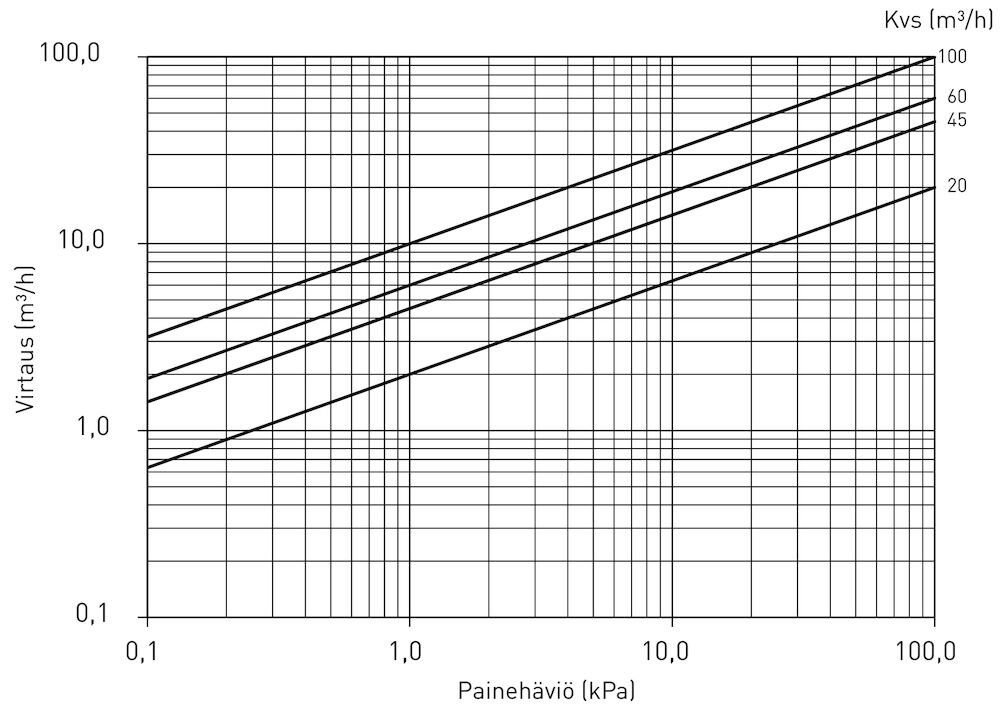

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 527 MultiZone 2V

Käyttöohjeet

LK 527 MultiZone 2W-Instruction_248383
