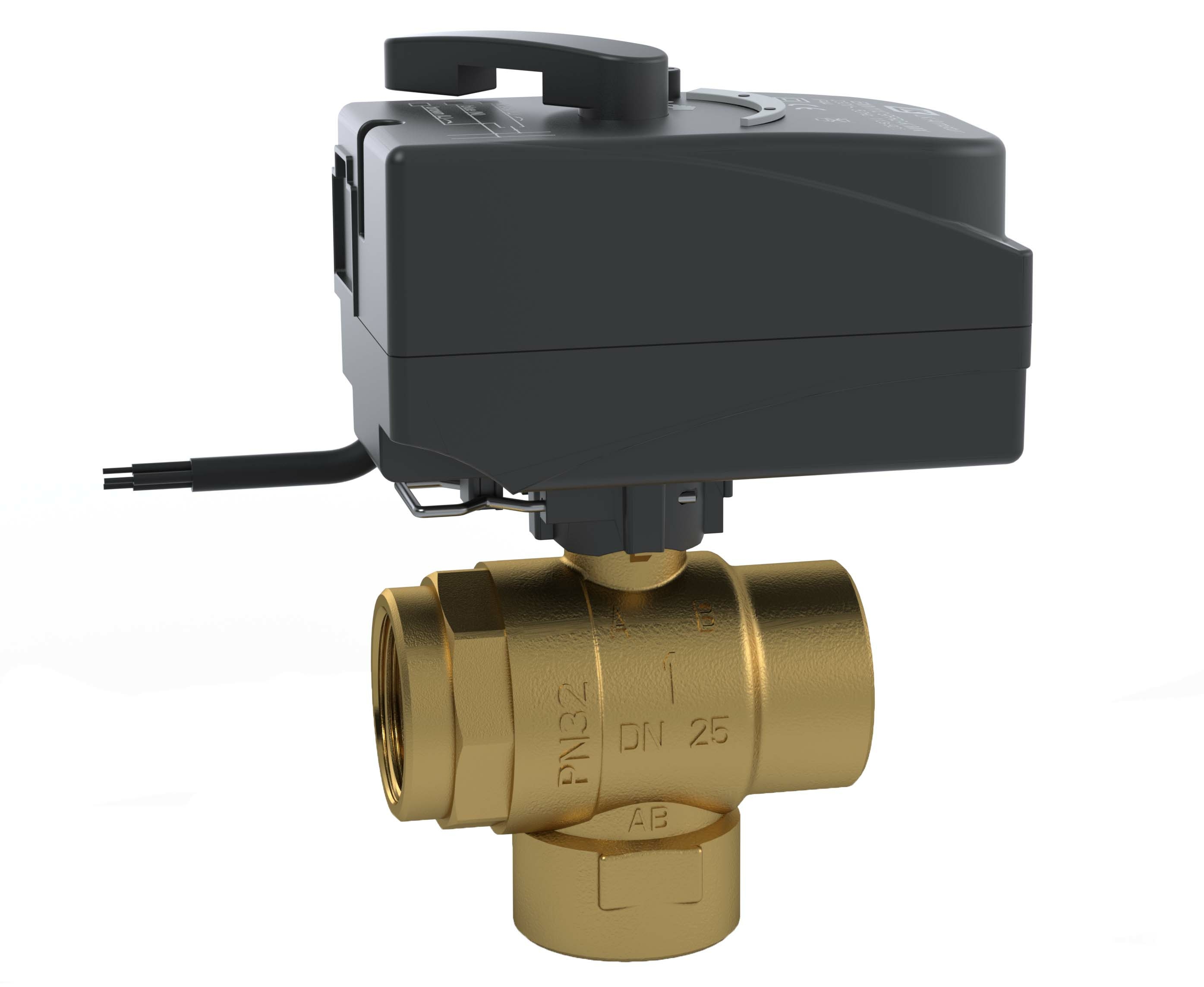

LK 527 MultiZone 3V

LK 527 MultiZone 3V

  • Moottorissa napsautuskiinnitys

LK 527 MultiZone on moottoroitu 3-tiepalloventtiili, ja se sopii esimerkiksi lämmitys-, jäähdytys- ja käyttövesijärjestelmiin. Venttiilimoottoria ohjataan 3-pistesignaalin avulla.

LK 527 MultiZone 3V

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

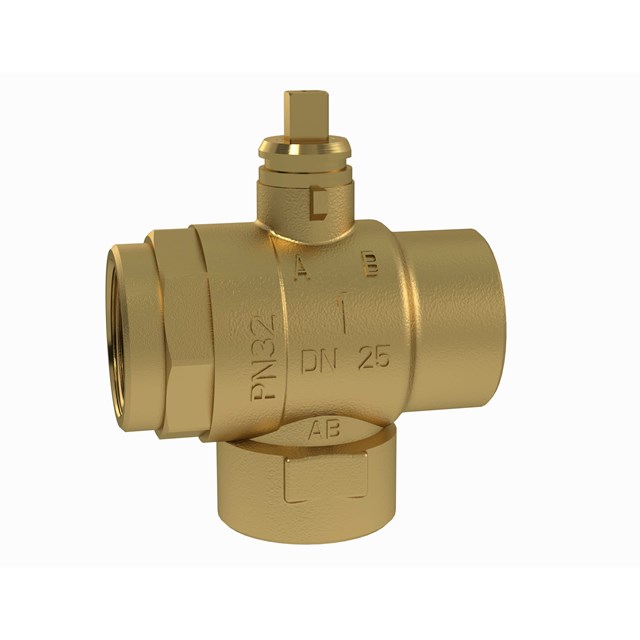

LK 527 3V - sisäkierre

LK 527 3V - sisäkierre 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm Paino (kg) Mittapiirros Tuotelista
066252 Rp ¾” 9,6 40 68 104 0,8
066253 Rp 1” 11,3 43 81 107 1,0

066252

Koko Rp ¾”
Kvs m³/h 9,6
A mm 40
B mm 68
C mm 104
Paino (kg) 0,8
Mittapiirros
Tuotelista

066253

Koko Rp 1”
Kvs m³/h 11,3
A mm 43
B mm 81
C mm 107
Paino (kg) 1,0
Mittapiirros
Tuotelista

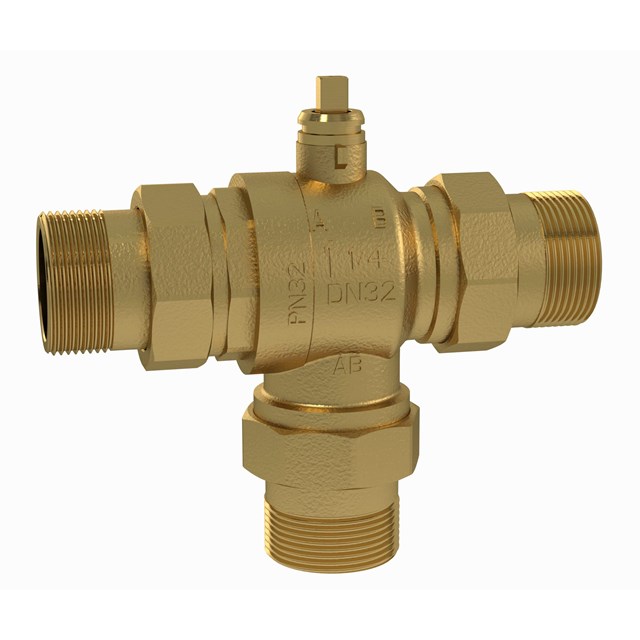

LK 527 3V - Ulkokierre

LK 527 3V - Ulkokierre 1 artikel

Tuote Koko Kvs m³/h A mm B mm C mm Paino (kg) Mittapiirros Tuotelista
066257 G 1½” jossa liitinsarja R 1¼” 25,0 89 165 134 2,1

066257

Koko G 1½” jossa liitinsarja R 1¼”
Kvs m³/h 25,0
A mm 89
B mm 165
C mm 134
Paino (kg) 2,1
Mittapiirros
Tuotelista

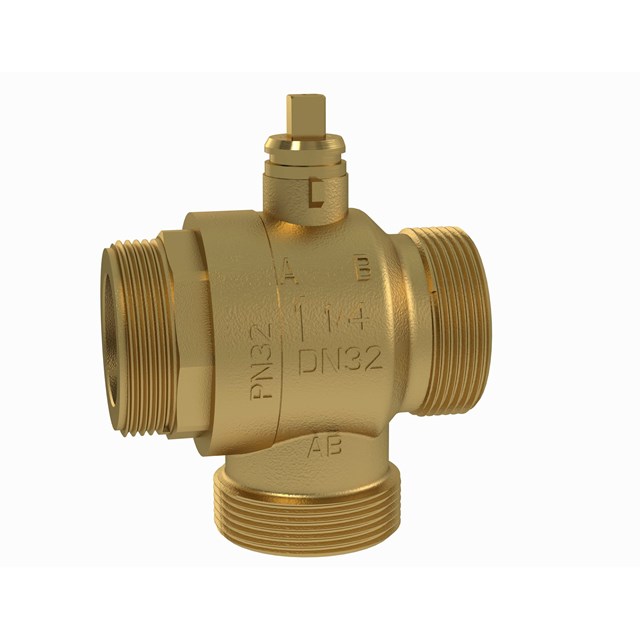

LK 527 3V - Ulkokierre

LK 527 3V - Ulkokierre 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm Paino (kg) Mittapiirros Tuotelista
066259 G 1¼” 11,3 43 85 107 1,0
066260 G 1½” 25,0 52 90 134 1,3

066259

Koko G 1¼”
Kvs m³/h 11,3
A mm 43
B mm 85
C mm 107
Paino (kg) 1,0
Mittapiirros
Tuotelista

066260

Koko G 1½”
Kvs m³/h 25,0
A mm 52
B mm 90
C mm 134
Paino (kg) 1,3
Mittapiirros
Tuotelista

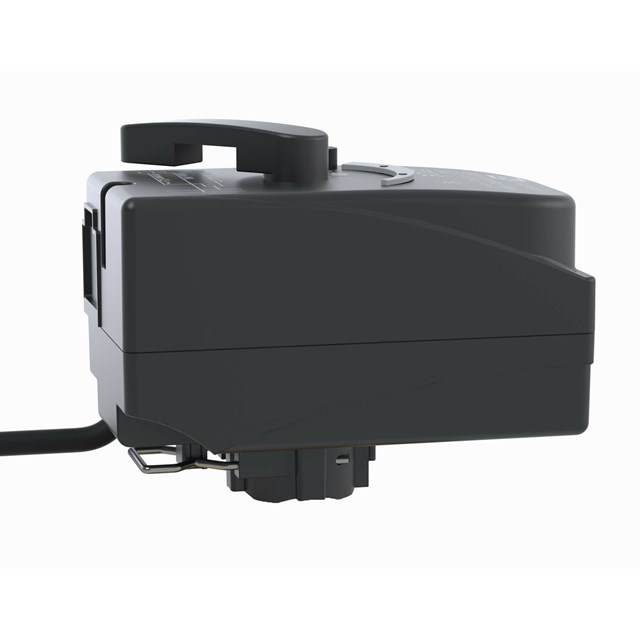

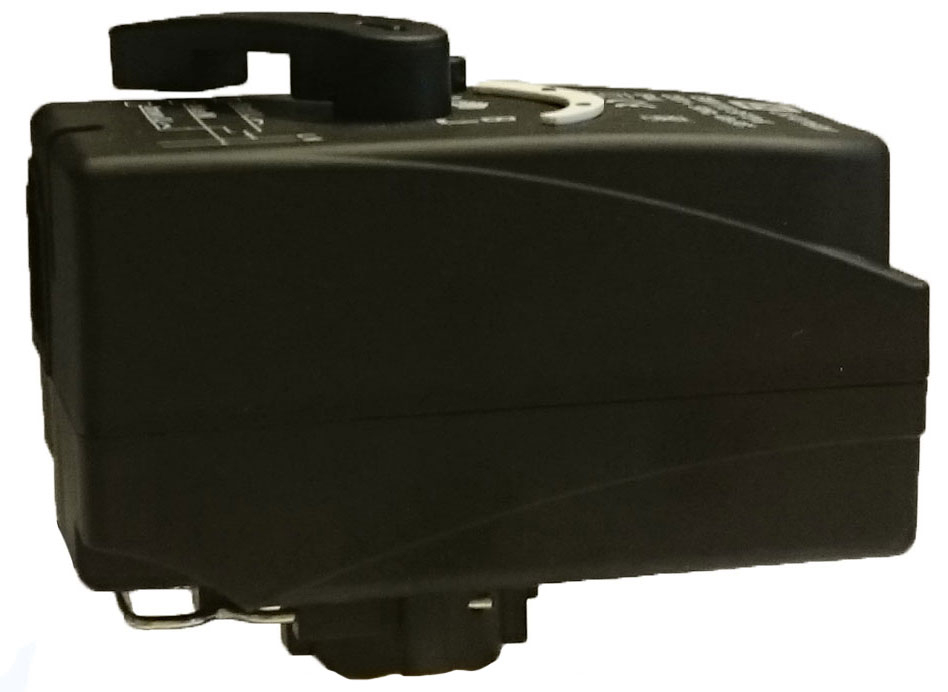

LK 527 - Venttiilimoottori

LK 527 - Venttiilimoottori 2 artikkelit

Tuote Liitäntä Jännite Vääntömomentti Käyntiaika Paino (kg) Tuotelista
066284 3-pisteinen SPDT-lähtö, johto 1 m 230 V 5 Nm 20s / 90° 0,4
066287 3-pisteinen SPDT-lähtö, johto 1 m 230 V 5 Nm 110s / 90° 0,4

066284

Liitäntä 3-pisteinen SPDT-lähtö, johto 1 m
Jännite 230 V
Vääntömomentti 5 Nm
Käyntiaika 20s / 90°
Paino (kg) 0,4
Tuotelista

066287

Liitäntä 3-pisteinen SPDT-lähtö, johto 1 m
Jännite 230 V
Vääntömomentti 5 Nm
Käyntiaika 110s / 90°
Paino (kg) 0,4
Tuotelista

Tarkat tiedot

Kuvaus

LK 527 MultiZone on moottoroitu 3-tiepalloventtiili, ja se sopii esimerkiksi lämmitys-, jäähdytys- ja käyttövesijärjestelmiin.
Venttiilimoottoria ohjataan 3-pistesignaalin avulla.

Säädin asennetaan palloventtiiliin ja irrotetaan siitä helposti ja turvallisesti nipistinjärjestelmän avulla. Vaihtoventtiiliä ei saa asentaa moottorin ollessa venttiiliyksikön alla.

Sähkökatkoksen sattuessa venttiililuisti pysähtyy paikalleen. Virrattomassa tilassa venttiililuisti voidaan asettaa manuaalisesti säätimen nupin avulla.

Ota huomioon, että moottori voidaan asentaa venttiiliin ainoastaan yhdessä asennossa.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Käyttölämpötila: Väh. 2 °C/enint. 110 °C
Ympäristön lämpötila: Väh. 1 °C/enit. 55 °C
Suurin sallittu käyttöpaine: 3,2 MPa (32 bar)
Paine-ero enint.: 600 kPa (6 bar)
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kierrestandardi: R - ulkokierre, Rp - sisäkierre, G - ulkokierre
Säätömoottori: 230 VAC, 50 Hz
Sähköliitäntä: Kiinteä johto
Signaaliliitin: 3-piste-SPDT
Kotelointiluokka: IP 44
Muuta: Materiaali, venttiilipesä: Messinki CW617N
Materiaali, pallo: Messinki CW617N
Muuta: Tyyppihyväksyntä: Venttiilimoottori: CE
Tyyppihyväksyntä: Venttiili: ACS
Johdon tyyppi: Koko 3 x 0,75 mm²
Johtimien värit: Sininen, ruskea, musta
Vaippa: PVC
Tyyppihyväksyntä: CE

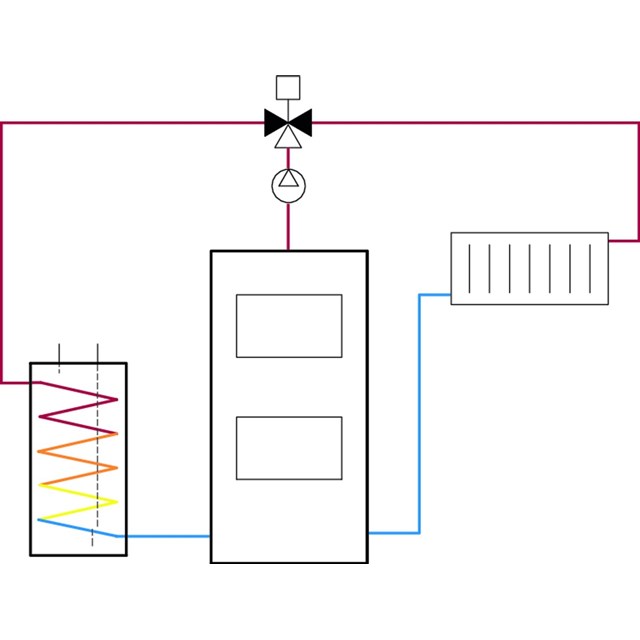

Käyttökohteet

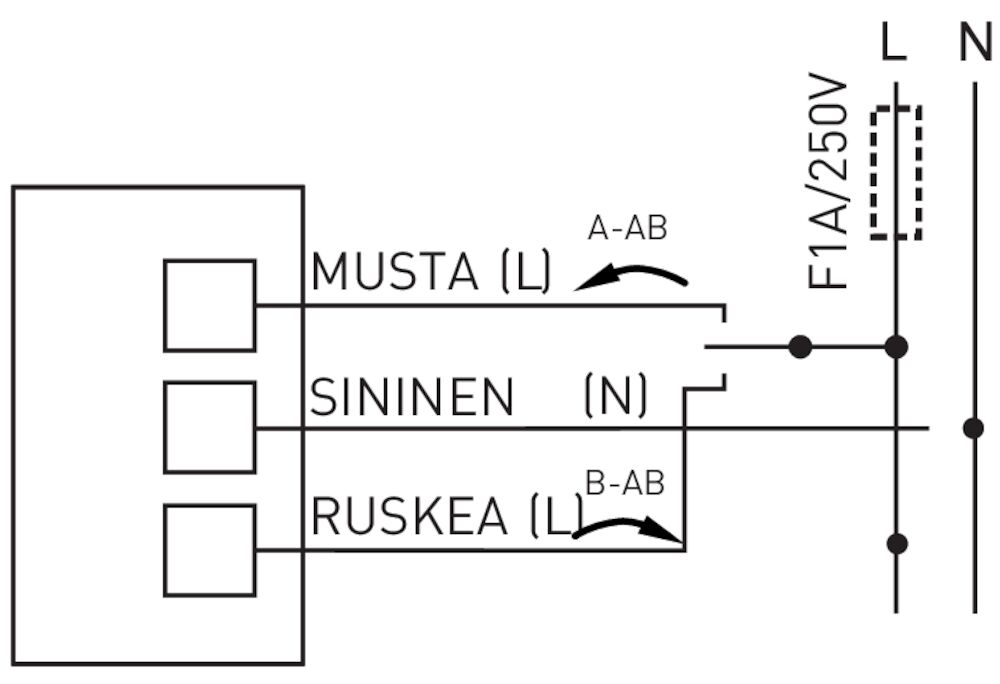

KYTKENTÄKAAVIO

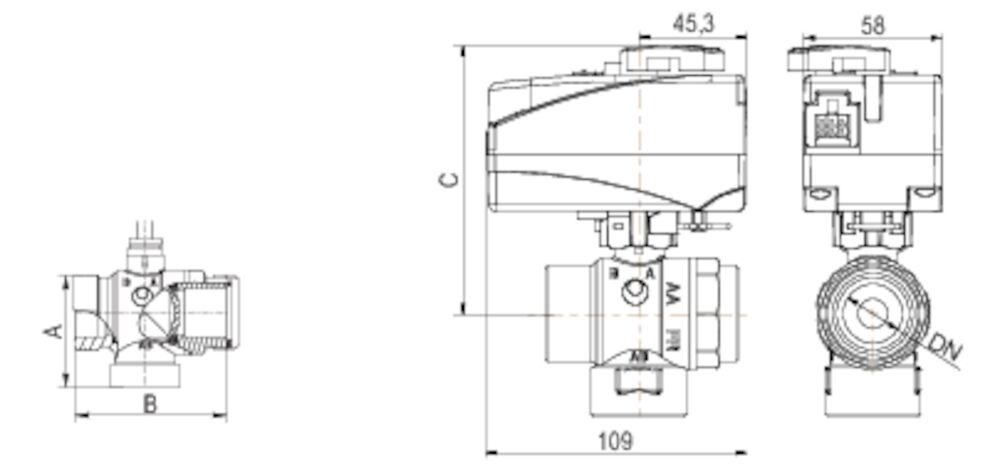

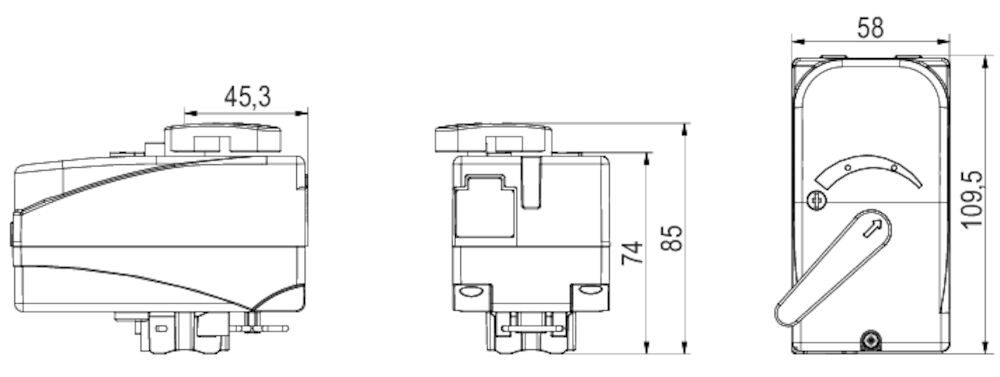

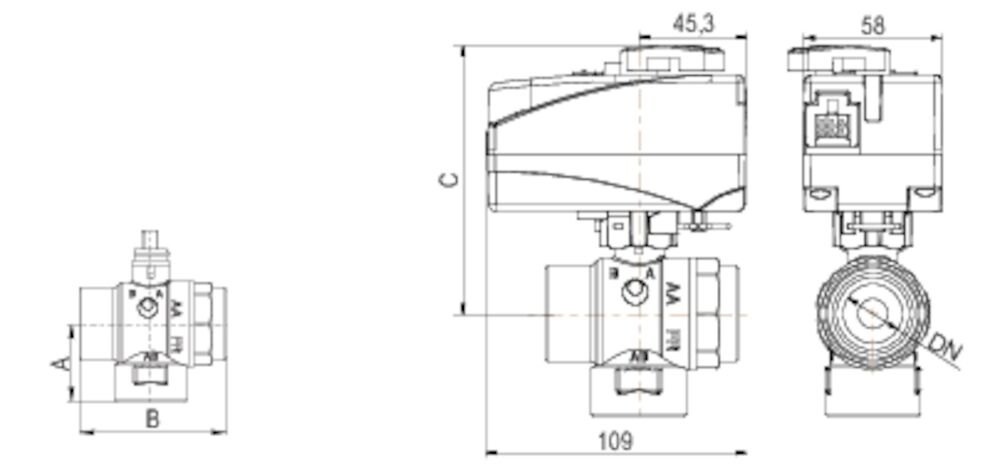

Tekniset piirustukset

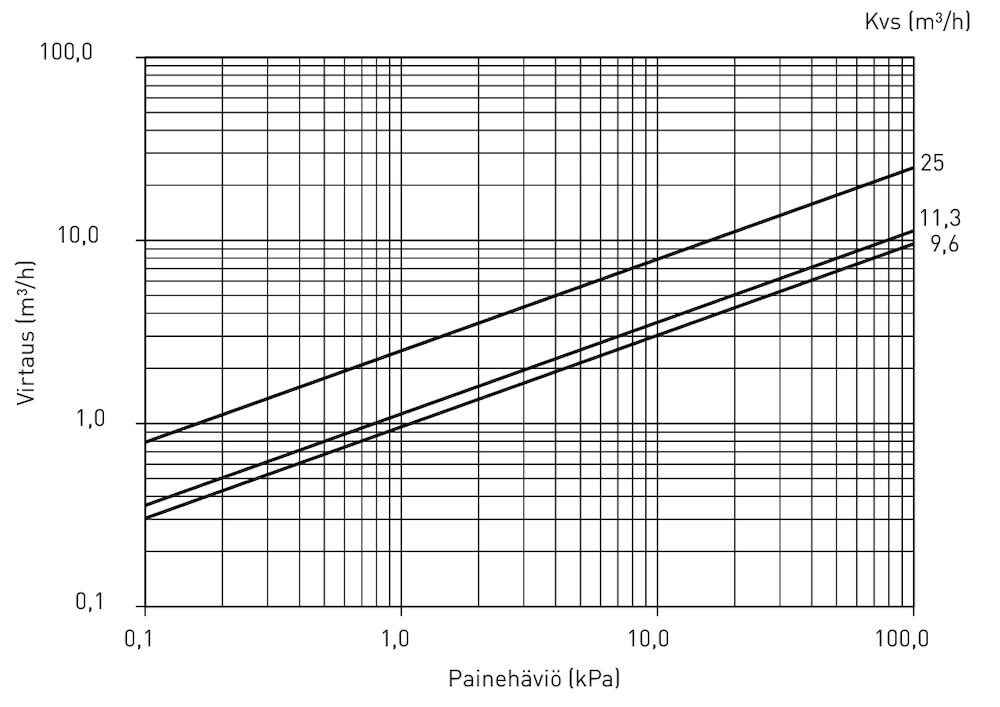

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 527 MultiZone 3V

Käyttöohjeet

527 MultiZone 3V - Instruction_248183
