LK 510/511/512 MultiSafe

LK 510/511/512 MultiSafe on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin tai suljettuihin kattilalaitteistoihin, joiden teho on korkeintaan 50 kW. Venttiiliä ei saa käyttää höyryn...

Artikkelit
Tarkat tiedot
Dokumentit

Artikkelit

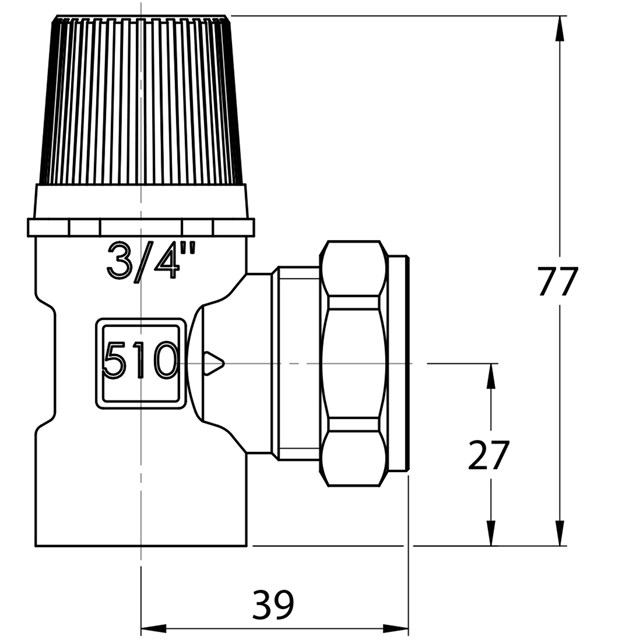

LK 510 - Sisäkierre / Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090033	G ¾" x 22 mm	0.9MPa	6741 l/h	0.2
090034	G ¾" x 22 mm	1MPa	7107 l/h	0.2

Koko	G ¾" x 22 mm
Avautumispaine	0.9MPa
Varoventtiilin kapasiteetti	6741 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	1MPa
Varoventtiilin kapasiteetti	7107 l/h
Paino (kg)	0.2
Tuotelista

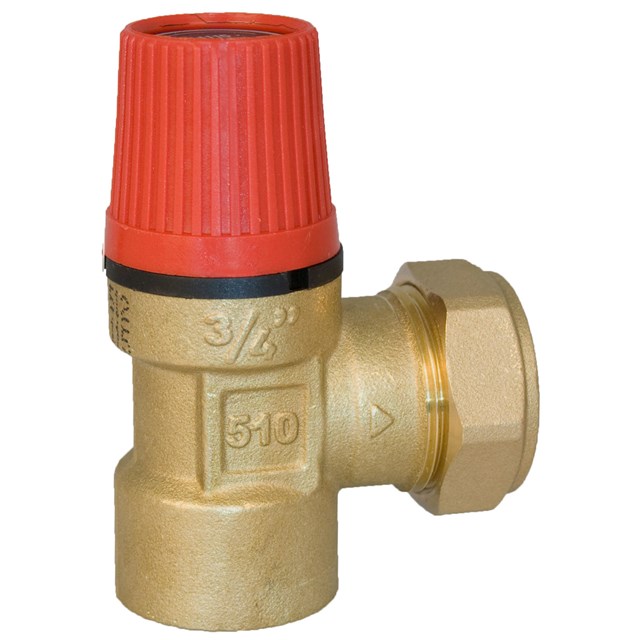

LK 510 - Sisäkierre / Puserrusliitin - lämmitys 4 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)
090030	G ¾" x 22 mm	0.15MPa	2962 l/h	0.2
090035	G ¾" x 22 mm	0.2MPa	3298 l/h	0.2
090031	G ¾" x 22 mm	0.25MPa	3602 l/h	0.2
090036	G ¾" x 22 mm	0.3MPa	3883 l/h	0.2

Koko	G ¾" x 22 mm
Avautumispaine	0.15MPa
Varoventtiilin kapasiteetti	2962 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.2MPa
Varoventtiilin kapasiteetti	3298 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.25MPa
Varoventtiilin kapasiteetti	3602 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.3MPa
Varoventtiilin kapasiteetti	3883 l/h
Paino (kg)	0.2
Tuotelista

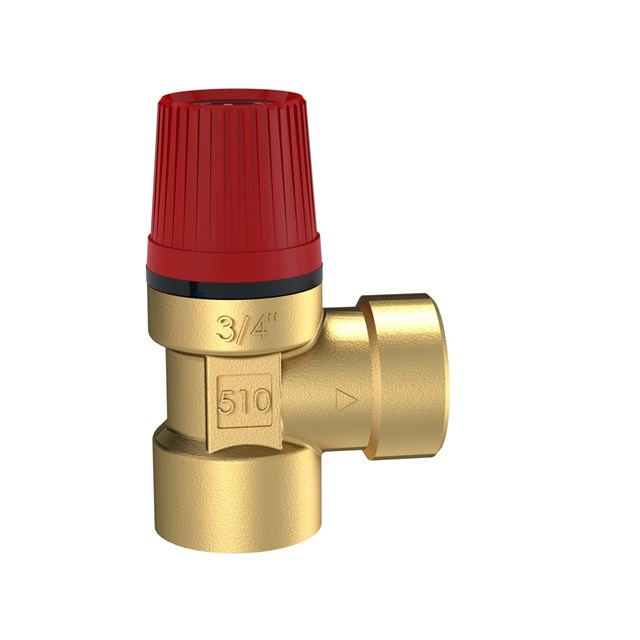

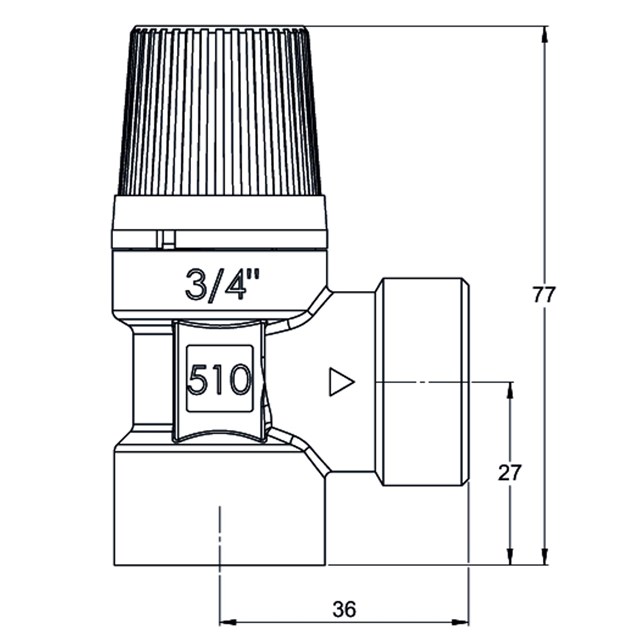

LK 510 - Sisäkierre - lämmitys 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
055505	Rp ¾"	0.15MPa	2962 l/h	0.2
055506	Rp ¾"	0.25MPa	3602 l/h	0.2

Koko	Rp ¾"
Avautumispaine	0.15MPa
Varoventtiilin kapasiteetti	2962 l/h
Paino (kg)	0.2
Tuotelista

Koko	Rp ¾"
Avautumispaine	0.25MPa
Varoventtiilin kapasiteetti	3602 l/h
Paino (kg)	0.2
Tuotelista

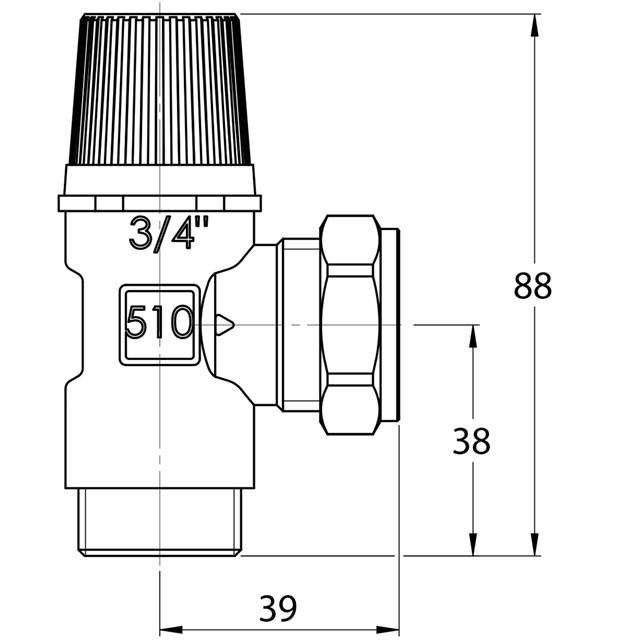

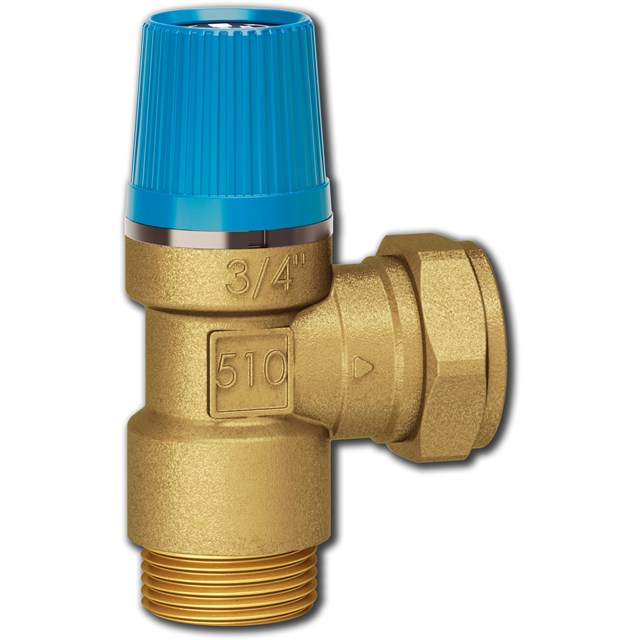

LK 511 - Ulkokierre / Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090043	G ¾" x 22 mm	0.9MPa	6741 l/h	0.2
090044	G ¾" x 22 mm	1MPa	7107 l/h	0.2

Koko	G ¾" x 22 mm
Avautumispaine	0.9MPa
Varoventtiilin kapasiteetti	6741 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	1MPa
Varoventtiilin kapasiteetti	7107 l/h
Paino (kg)	0.2
Tuotelista

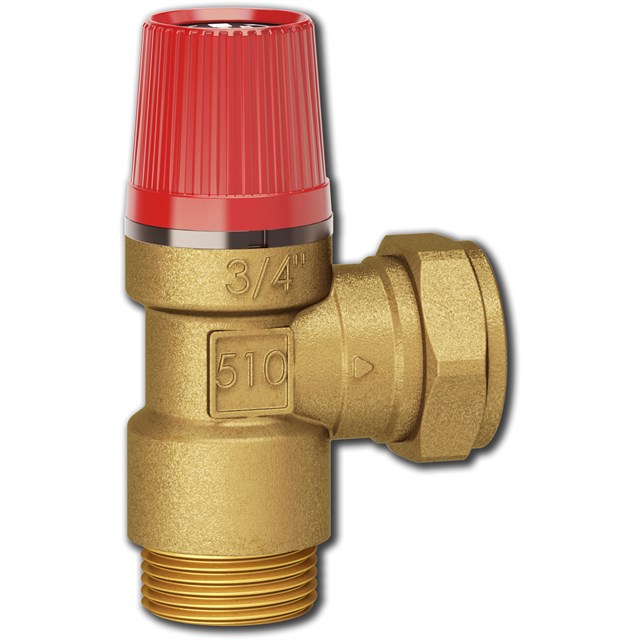

LK 511 - Ulkokierre / Puserrusliitin - lämmitys 4 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)
090040	G ¾" x 22 mm	0.15MPa	2962 l/h	0.2
090047	G ¾" x 22 mm	0.2MPa	3298 l/h	0.2
090041	G ¾" x 22 mm	0.25MPa	3602 l/h	0.2
090048	G ¾" x 22 mm	0.3MPa	3883 l/h	0.2

Koko	G ¾" x 22 mm
Avautumispaine	0.15MPa
Varoventtiilin kapasiteetti	2962 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.2MPa
Varoventtiilin kapasiteetti	3298 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.25MPa
Varoventtiilin kapasiteetti	3602 l/h
Paino (kg)	0.2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0.3MPa
Varoventtiilin kapasiteetti	3883 l/h
Paino (kg)	0.2
Tuotelista

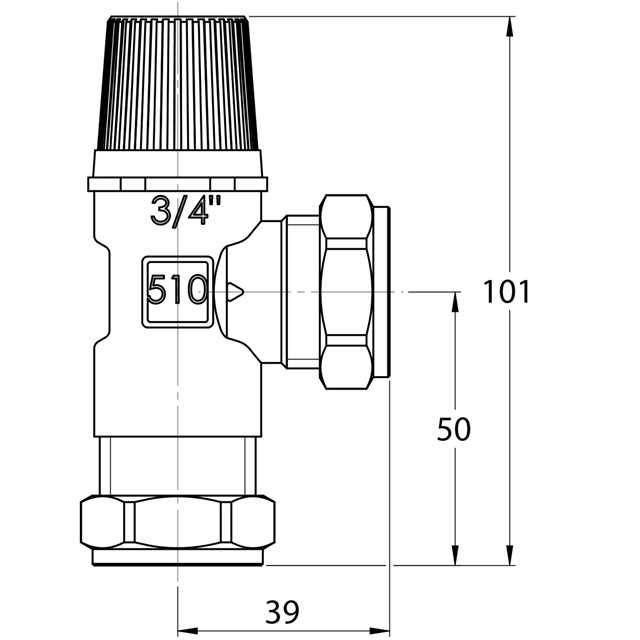

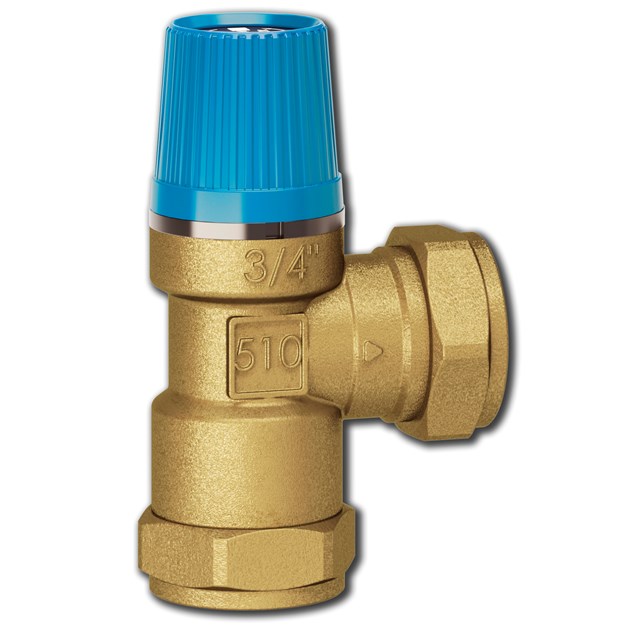

LK 512 - Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090053	22 mm	0.9MPa	6741 l/h	0.3
090054	22 mm	1MPa	7107 l/h	0.3

Koko	22 mm
Avautumispaine	0.9MPa
Varoventtiilin kapasiteetti	6741 l/h
Paino (kg)	0.3
Tuotelista

Koko	22 mm
Avautumispaine	1MPa
Varoventtiilin kapasiteetti	7107 l/h
Paino (kg)	0.3
Tuotelista

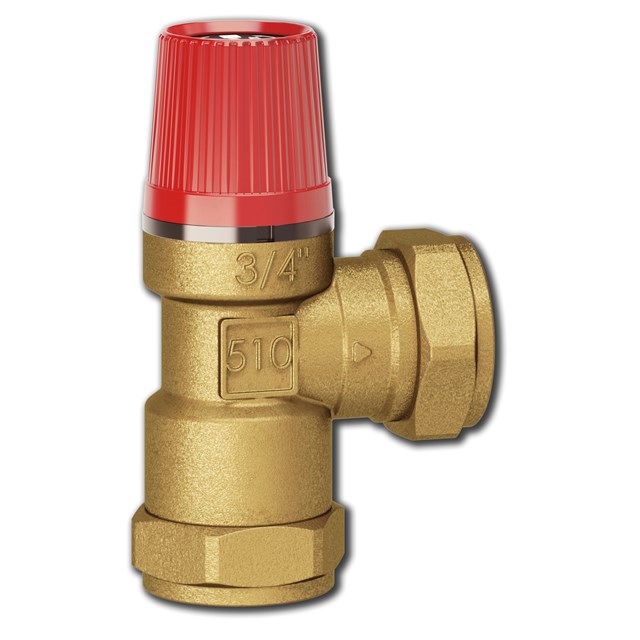

LK 512 - Puserrusliitin - lämmitys 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090050	22 mm	0.15MPa	2962 l/h	0.3
090051	22 mm	0.25MPa	3602 l/h	0.3

Koko	22 mm
Avautumispaine	0.15MPa
Varoventtiilin kapasiteetti	2962 l/h
Paino (kg)	0.3
Tuotelista

Koko	22 mm
Avautumispaine	0.25MPa
Varoventtiilin kapasiteetti	3602 l/h
Paino (kg)	0.3
Tuotelista

Tarkat tiedot

Kuvaus

Varoventtiili asennetaan pysty- tai vaakasuoraan, eli venttiilin käsipyörä ylöspäin tai suoraan sivulle.
Vaakasuorassa asennuksessa poistovirtaus suunnataan niin, että vältytään vesitaskuilta.

Liitäntäkierre tiivistetään tavanomaisesti. Puserrusliittimen kiinnitys helpottuu, jos kierre ja kartio voidellaan. Kiristä käsin mahdollisimman tiukalle ja sen jälkeen kiintoavaimella. Katso kierrosten määrä kiintoavaimella kiristettäessä sekä muut tekniset tiedot erillisestä puserrusliittimien ohjelehtisestä. Pehmeät putket varustetaan tukiholkilla.

Varoventtiili on huoltovapaa, mutta avaustoiminto tarkastetaan 2–3 kertaa vuodessa seuraavast:
Kierrä muovipyörää vastapäivään, kunnes venttiilin läpivuoto alkaa. Pidä paikallaan ja anna veden huuhdella läpi hetken. Jatka muovipyörän kiertämistä, kunnes kuuluu napsahdus ja venttiili sulkeutuu. Koko tämä avaaminen / sulkeminen tapahtuu noin ¼-kierroksen kohdalla.

Lämpimän käyttöveden yhteydessä on normaalia, että varoventtiili avautuu ja päästää hieman vettä, kun saavutetaan varaajan käyttöpaine lämmityksen aikana lisääntyvän veden ansiosta.

Tekniset tiedot

Käyttölämpötila:	Väh. -10 °C/enint. 110 °C
Kierrestandardi:	G - ulkokierre, G - sisäkierre
Materiaali, venttiilipesä:	Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste:	EPDM
Tyyppihyväksyntä:	CE - LK 511 ja LK 512 koostuvat CE-merkitystä LK 510 -venttiilistä, johon on asennettu nippa.
