LK 510/511/512 MultiSafe

LK 510/511/512 MultiSafe on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin tai suljettuihin kattilalaitteistoihin, joiden teho on korkeintaan 50 kW. Venttiiliä ei saa käyttää höyryn...

Artikkelit
Tarkat tiedot
Dokumentit

Artikkelit

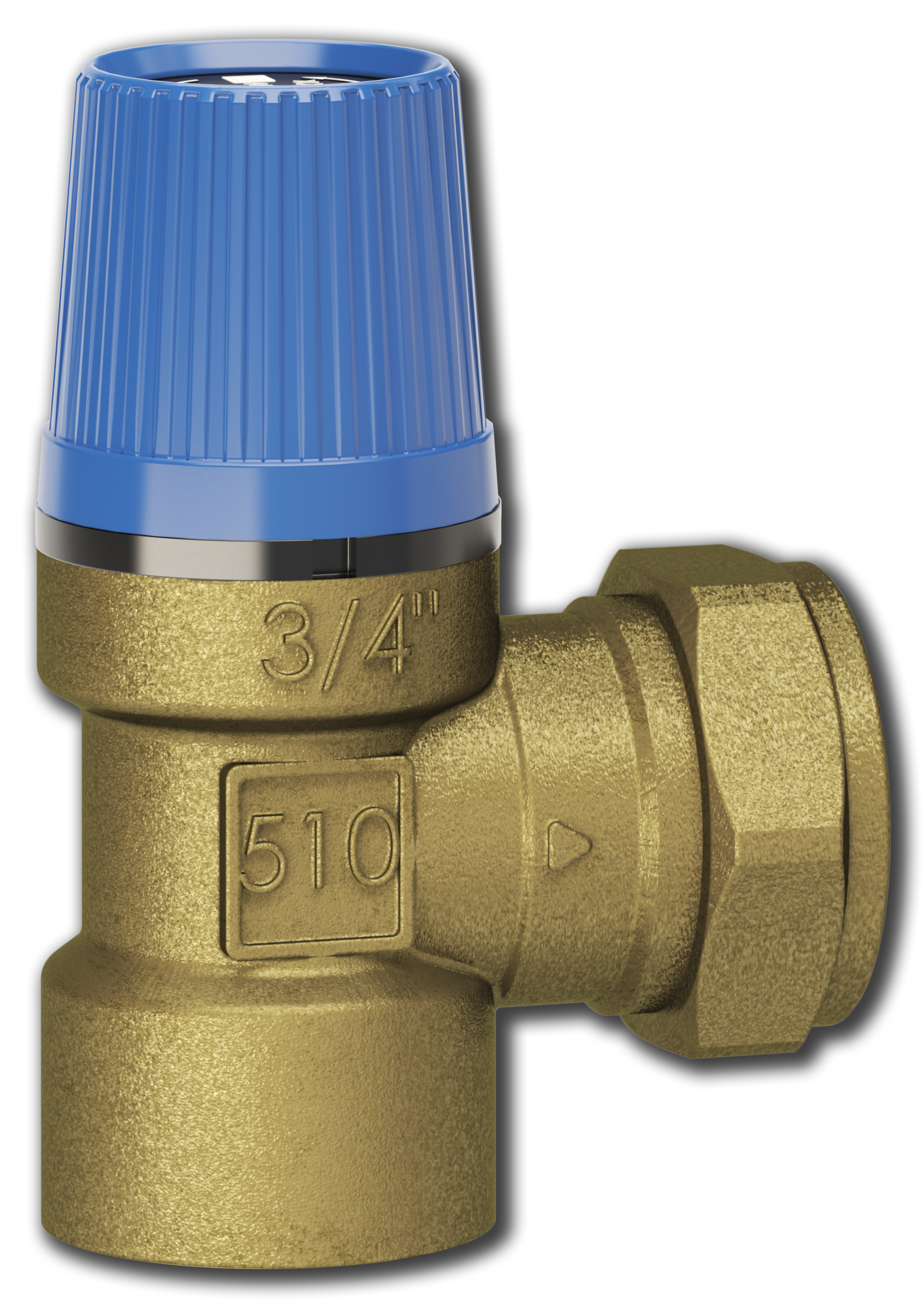

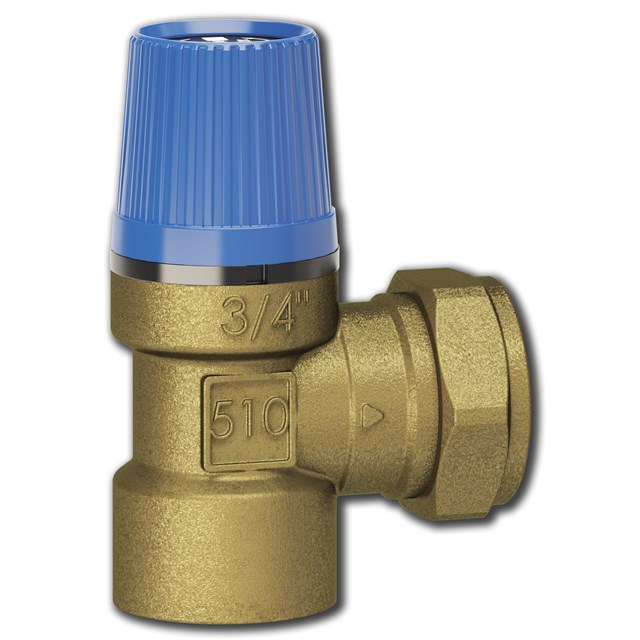

LK 510 - Sisäkierre / Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090033	G ¾" x 22 mm	0,9 MPa	6741 l/h	0,2
090034	G ¾" x 22 mm	1,0 MPa	7107 l/h	0,2

Koko	G ¾" x 22 mm
Avautumispaine	0,9 MPa
Varoventtiilin kapasiteetti	6741 l/h
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	1,0 MPa
Varoventtiilin kapasiteetti	7107 l/h
Paino (kg)	0,2
Tuotelista

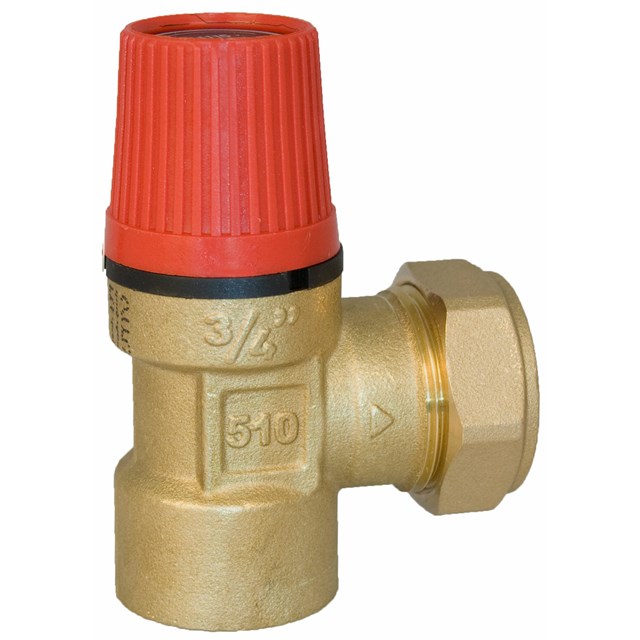

LK 510 - Sisäkierre / Puserrusliitin - lämmitys 4 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	CO₂-EKV. (Kg)	Paino (kg)
090030	G ¾" x 22 mm	0,15 MPa	2962 l/h	0,47673178	0,2
090035	G ¾" x 22 mm	0,2 MPa	3298 l/h	0,4739106	0,2
090031	G ¾" x 22 mm	0,25 MPa	3602 l/h	0,4791822	0,2
090036	G ¾" x 22 mm	0,3 MPa	3883 l/h	0,48219232	0,2

Koko	G ¾" x 22 mm
Avautumispaine	0,15 MPa
Varoventtiilin kapasiteetti	2962 l/h
CO₂-EKV. (Kg)	0,47673178
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,2 MPa
Varoventtiilin kapasiteetti	3298 l/h
CO₂-EKV. (Kg)	0,4739106
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,25 MPa
Varoventtiilin kapasiteetti	3602 l/h
CO₂-EKV. (Kg)	0,4791822
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,3 MPa
Varoventtiilin kapasiteetti	3883 l/h
CO₂-EKV. (Kg)	0,48219232
Paino (kg)	0,2
Tuotelista

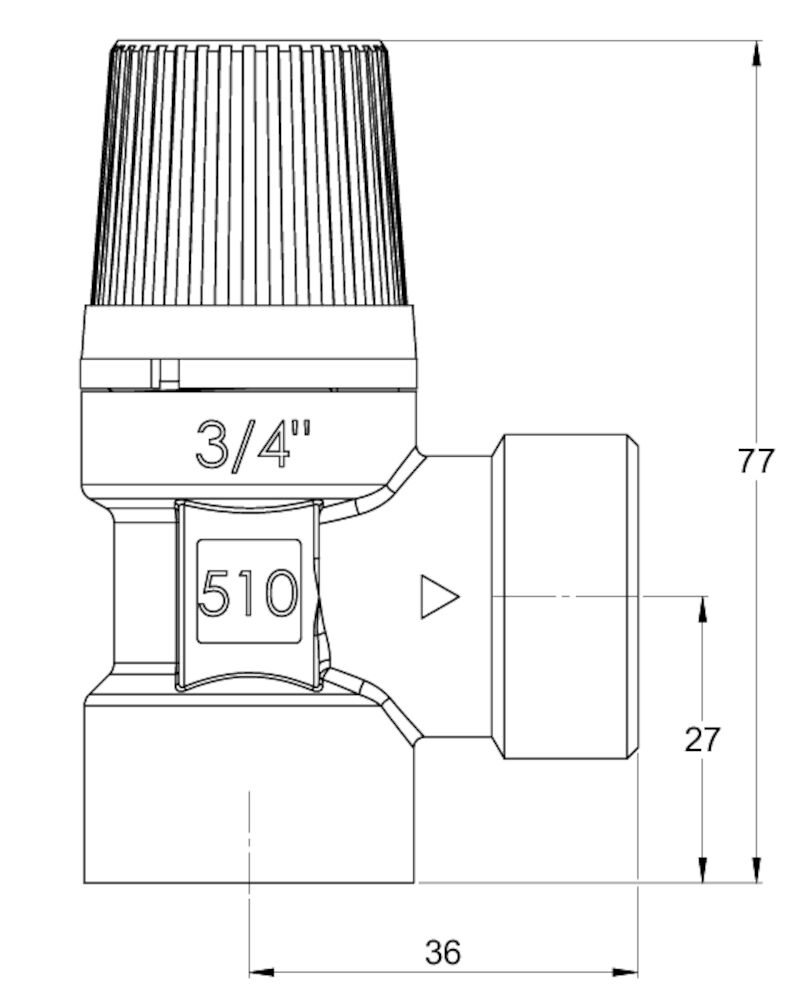

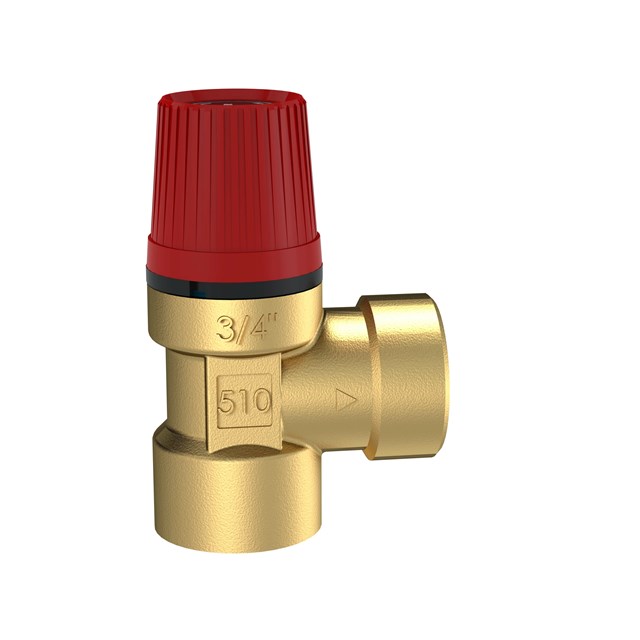

LK 510 - Sisäkierre - lämmitys 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
055505	Rp ¾"	0,15 MPa	2962 l/h	0,2
055506	Rp ¾"	0,25 MPa	3602 l/h	0,2

Koko	Rp ¾"
Avautumispaine	0,15 MPa
Varoventtiilin kapasiteetti	2962 l/h
Paino (kg)	0,2
Tuotelista

Koko	Rp ¾"
Avautumispaine	0,25 MPa
Varoventtiilin kapasiteetti	3602 l/h
Paino (kg)	0,2
Tuotelista

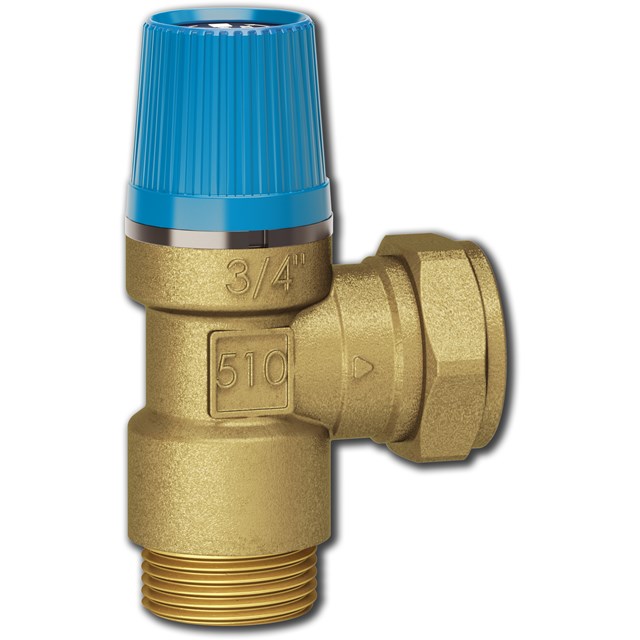

LK 511 - Ulkokierre / Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	Paino (kg)	Tuotelista
090043	G ¾" x 22 mm	0,9 MPa	6741 l/h	0,2
090044	G ¾" x 22 mm	1,0 MPa	7107 l/h	0,2

Koko	G ¾" x 22 mm
Avautumispaine	0,9 MPa
Varoventtiilin kapasiteetti	6741 l/h
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	1,0 MPa
Varoventtiilin kapasiteetti	7107 l/h
Paino (kg)	0,2
Tuotelista

LK 511 - Ulkokierre / Puserrusliitin - lämmitys 4 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	CO₂-EKV. (Kg)	Paino (kg)
090040	G ¾" x 22 mm	0,15 MPa	2962 l/h	0,59344494	0,2
090047	G ¾" x 22 mm	0,2 MPa	3298 l/h	0,5896925	0,2
090041	G ¾" x 22 mm	0,25 MPa	3602 l/h	0,5963924	0,2
090048	G ¾" x 22 mm	0,3 MPa	3883 l/h	0,59701233	0,2

Koko	G ¾" x 22 mm
Avautumispaine	0,15 MPa
Varoventtiilin kapasiteetti	2962 l/h
CO₂-EKV. (Kg)	0,59344494
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,2 MPa
Varoventtiilin kapasiteetti	3298 l/h
CO₂-EKV. (Kg)	0,5896925
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,25 MPa
Varoventtiilin kapasiteetti	3602 l/h
CO₂-EKV. (Kg)	0,5963924
Paino (kg)	0,2
Tuotelista

Koko	G ¾" x 22 mm
Avautumispaine	0,3 MPa
Varoventtiilin kapasiteetti	3883 l/h
CO₂-EKV. (Kg)	0,59701233
Paino (kg)	0,2
Tuotelista

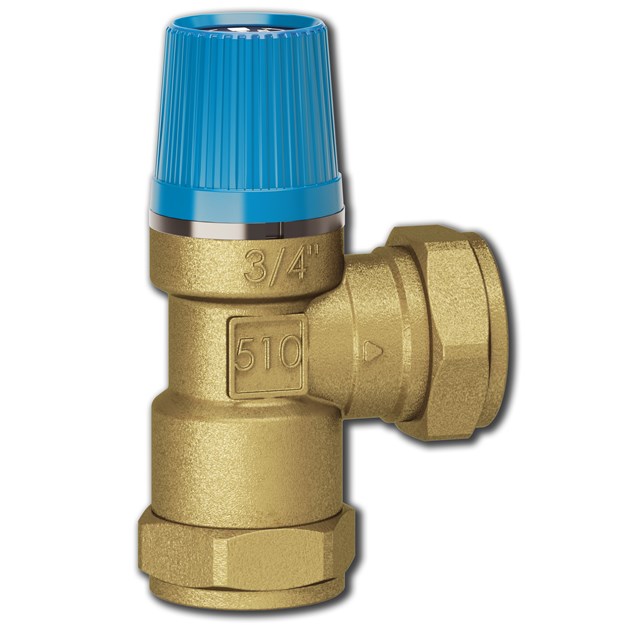

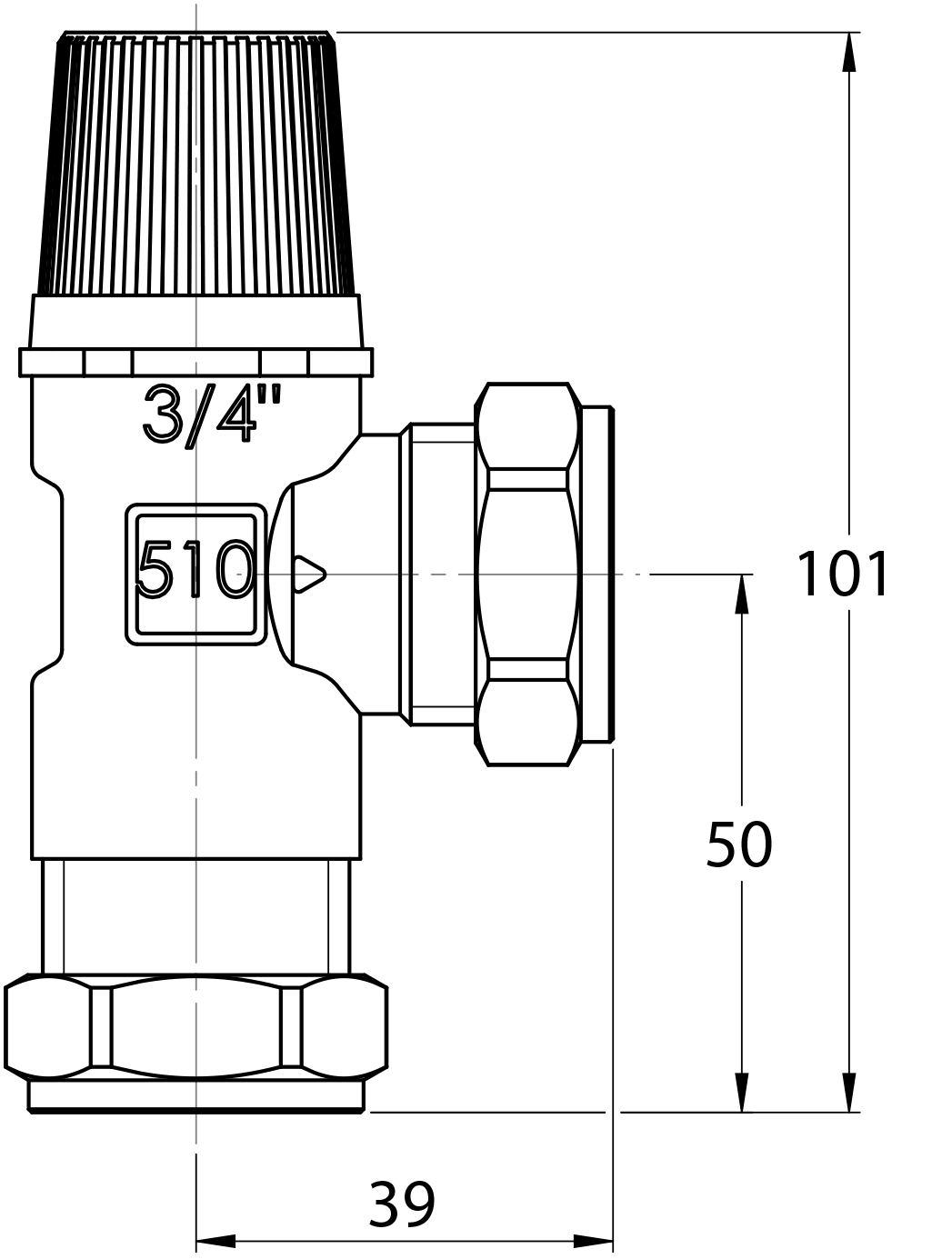

LK 512 - Puserrusliitin - lämmin käyttövesi 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	CO₂-EKV. (Kg)	Paino (kg)	Tuotelista
090053	22 mm	0,9 MPa	6741 l/h	0,66489807	0,3
090054	22 mm	1,0 MPa	7107 l/h	0,66242658	0,3

Koko	22 mm
Avautumispaine	0,9 MPa
Varoventtiilin kapasiteetti	6741 l/h
CO₂-EKV. (Kg)	0,66489807
Paino (kg)	0,3
Tuotelista

Koko	22 mm
Avautumispaine	1,0 MPa
Varoventtiilin kapasiteetti	7107 l/h
CO₂-EKV. (Kg)	0,66242658
Paino (kg)	0,3
Tuotelista

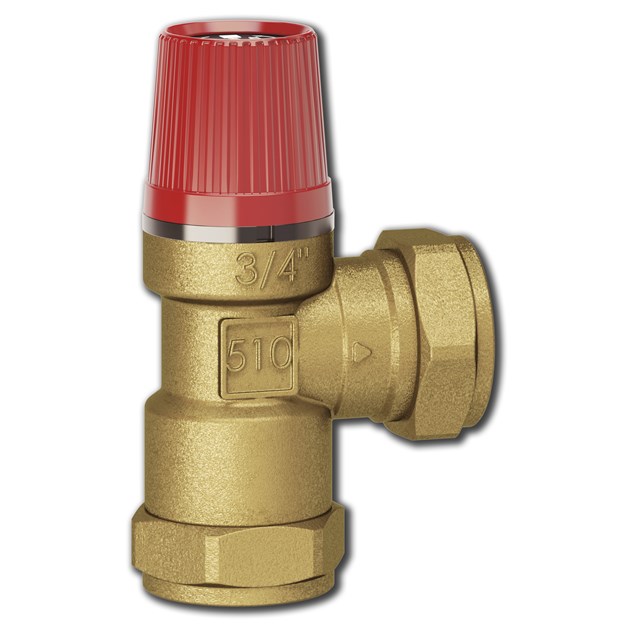

LK 512 - Puserrusliitin - lämmitys 2 artikkelit

Tuote	Koko	Avautumispaine	Varoventtiilin kapasiteetti	CO₂-EKV. (Kg)	Paino (kg)	Tuotelista
090050	22 mm	0,15 MPa	2962 l/h	0,71349324	0,3
090051	22 mm	0,25 MPa	3602 l/h	0,65572626	0,3

Koko	22 mm
Avautumispaine	0,15 MPa
Varoventtiilin kapasiteetti	2962 l/h
CO₂-EKV. (Kg)	0,71349324
Paino (kg)	0,3
Tuotelista

Koko	22 mm
Avautumispaine	0,25 MPa
Varoventtiilin kapasiteetti	3602 l/h
CO₂-EKV. (Kg)	0,65572626
Paino (kg)	0,3
Tuotelista

Tarkat tiedot

Kuvaus

Varoventtiili asennetaan pysty- tai vaakasuoraan, eli venttiilin käsipyörä ylöspäin tai suoraan sivulle.
Vaakasuorassa asennuksessa poistovirtaus suunnataan niin, että vältytään vesitaskuilta.

Liitäntäkierre tiivistetään tavanomaisesti. Puserrusliittimen kiinnitys helpottuu, jos kierre ja kartio voidellaan. Kiristä käsin mahdollisimman tiukalle ja sen jälkeen kiintoavaimella. Katso kierrosten määrä kiintoavaimella kiristettäessä sekä muut tekniset tiedot erillisestä puserrusliittimien ohjelehtisestä. Pehmeät putket varustetaan tukiholkilla.

Varoventtiili on huoltovapaa, mutta avaustoiminto tarkastetaan 2–3 kertaa vuodessa seuraavast:
Kierrä muovipyörää vastapäivään, kunnes venttiilin läpivuoto alkaa. Pidä paikallaan ja anna veden huuhdella läpi hetken. Jatka muovipyörän kiertämistä, kunnes kuuluu napsahdus ja venttiili sulkeutuu. Koko tämä avaaminen / sulkeminen tapahtuu noin ¼-kierroksen kohdalla.

Lämpimän käyttöveden yhteydessä on normaalia, että varoventtiili avautuu ja päästää hieman vettä, kun saavutetaan varaajan käyttöpaine lämmityksen aikana lisääntyvän veden ansiosta.

Tekniset tiedot

Käyttölämpötila:	Väh. -10 °C/enint. 110 °C
Kierrestandardi:	G - ulkokierre, G - sisäkierre
Materiaali, venttiilipesä:	Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste:	EPDM
Tyyppihyväksyntä:	CE - LK 511 ja LK 512 koostuvat CE-merkitystä LK 510 -venttiilistä, johon on asennettu nippa.

Dokumentit

Tuotetiedot

LK 510/511/512 MultiSafe

Sertifiointi/tyyppihyväksyntä

EU Declaration of Conformity - 510, 511, 512,514.pdf

Käyttöohjeet

048216_LK 510-Instruction
