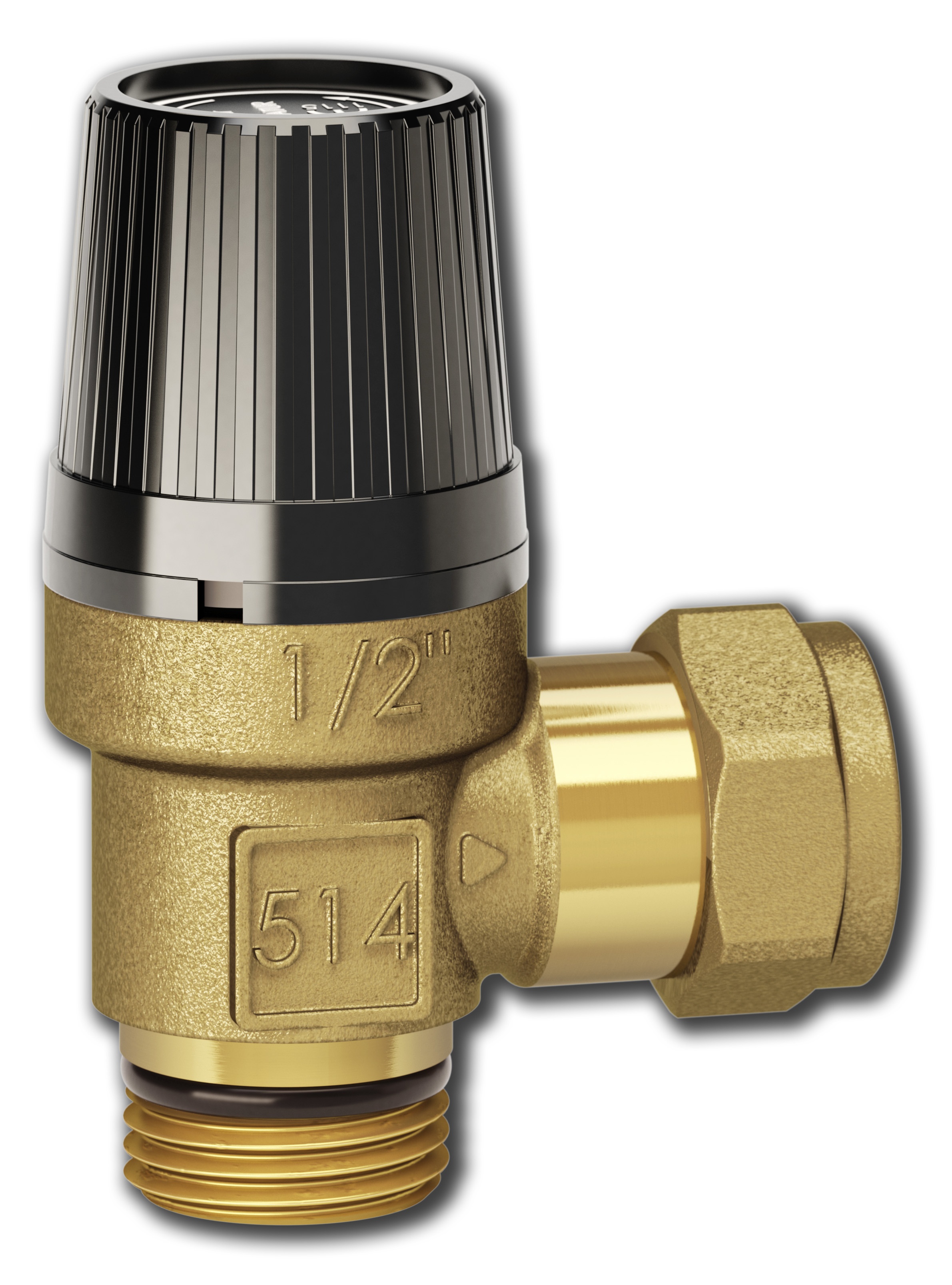

LK 514 MultiSafe

LK 514 MultiSafe

  • LK venttiilivalikoimaan sovitettu O-rengasliitäntä
  • 1,5-10 bar
  • Suojaa itsesi ja kotisi

LK 514 MultiSafe on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin sekä lämmitys-, kierrätys- ja jäähdytysjärjestelmiin, joissa on ainoastaan lämpölaajeneminen. Venttiiliä ei saa kä...

Lue lisää

LK 514 MultiSafe

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

LK 514 Ulkokierre / Puserrusliitin

LK 514 Ulkokierre / Puserrusliitin 9 artikkelit

Tuote Koko Avautumispaine Varoventtiilin kapasiteetti Paino (kg) Tuotelista
090109 G ½" / 15 mm 0,15 MPa 31 l/min.* 0,1
090108 G ½" x 15 mm 0,2 MPa 35 l/min.* 0,1
090110 G ½" x 15 mm 0,25 MPa 50 l/min.* 0,1
090111 G ½" x 15 mm 0,3 MPa 81 l/min.* 0,1
090112 G ½" x 15 mm 0,4 MPa 96 l/min.* 0,1
090113 G ½" x 15 mm 0,6 MPa 118 l/min.* 0,1
090114 G ½" x 15 mm 0,7 MPa 104 l/min.* 0,1
090115 G ½" x 15 mm 0,9 MPa 122 l/min.* 0,1
090116 G ½" x 15 mm 1,0 MPa 148 l/min.* 0,1

090109

Koko G ½" / 15 mm
Avautumispaine 0,15 MPa
Varoventtiilin kapasiteetti 31 l/min.*
Paino (kg) 0,1
Tuotelista

090108

Koko G ½" x 15 mm
Avautumispaine 0,2 MPa
Varoventtiilin kapasiteetti 35 l/min.*
Paino (kg) 0,1
Tuotelista

090110

Koko G ½" x 15 mm
Avautumispaine 0,25 MPa
Varoventtiilin kapasiteetti 50 l/min.*
Paino (kg) 0,1
Tuotelista

090111

Koko G ½" x 15 mm
Avautumispaine 0,3 MPa
Varoventtiilin kapasiteetti 81 l/min.*
Paino (kg) 0,1
Tuotelista

090112

Koko G ½" x 15 mm
Avautumispaine 0,4 MPa
Varoventtiilin kapasiteetti 96 l/min.*
Paino (kg) 0,1
Tuotelista

090113

Koko G ½" x 15 mm
Avautumispaine 0,6 MPa
Varoventtiilin kapasiteetti 118 l/min.*
Paino (kg) 0,1
Tuotelista

090114

Koko G ½" x 15 mm
Avautumispaine 0,7 MPa
Varoventtiilin kapasiteetti 104 l/min.*
Paino (kg) 0,1
Tuotelista

090115

Koko G ½" x 15 mm
Avautumispaine 0,9 MPa
Varoventtiilin kapasiteetti 122 l/min.*
Paino (kg) 0,1
Tuotelista

090116

Koko G ½" x 15 mm
Avautumispaine 1,0 MPa
Varoventtiilin kapasiteetti 148 l/min.*
Paino (kg) 0,1
Tuotelista

*VVA 93 mukaan

Tarkat tiedot

Kuvaus

LK 514 MultiSafe on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin sekä lämmitys-, kierrätys- ja jäähdytysjärjestelmiin, joissa on ainoastaan lämpölaajeneminen. Venttiiliä ei saa käyttää höyryn kanssa. Poistojohto on varustettu puserrusliittimellä tyhjennysputken helppoa asennusta varten.

Varoventtiili asennetaan pysty- tai vaakasuoraan, eli venttiilin käsipyörä ylöspäin tai suoraan sivulle. Vaakasuorassa asennuksessa poistovirtaus suunnataan niin, että vältytään vesitaskuilta.

Ulkokierre G ½" on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin, joissa venttiili ruuvataan käsin loppuun asti ja sen jälkeen sopivalla työkalulla vielä 0,5–1,5 kierrosta oikeaan asentoon. Asennettaessa muihin osiin kierre tiivistetään tavanomaisesti.

Varoventtiili on huoltovapaa, mutta avaustoiminto tarkastetaan 2–3 kertaa vuodessa seuraavasti:

Kierrä muovipyörää käsin vastapäivään noin ¼ kierrosta, kunnes kuuluu pieni naksahdus. Anna veden huuhdella läpi hetken ja kierrä vielä noin ¼ kierrosta, kunnes kuuluu selvempi naksahdus ja venttiili sulkeutuu.

Kaksivaiheinen avautumistoiminto mahdollistaa varoventtiilin poistojohdon käytön esimerkiksi varaajaa tyhjennettäessä.

On normaalia, että varoventitili avautuu ja päästää hieman vettä, kun saavutetaan varaajan käyttöpaine lämmityksen aikana lisääntyvän veden ansiosta.

Tekniset tiedot

Käyttölämpötila: Väh. -15 °C/enint. 90 °C
(lyhyaikaisesti 120 °C)
Kierrestandardi: G - ulkokierre
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste: EPDM
Tyyppihyväksyntä: CE
