LK 508 HydroFill

LK 508 HydroFill

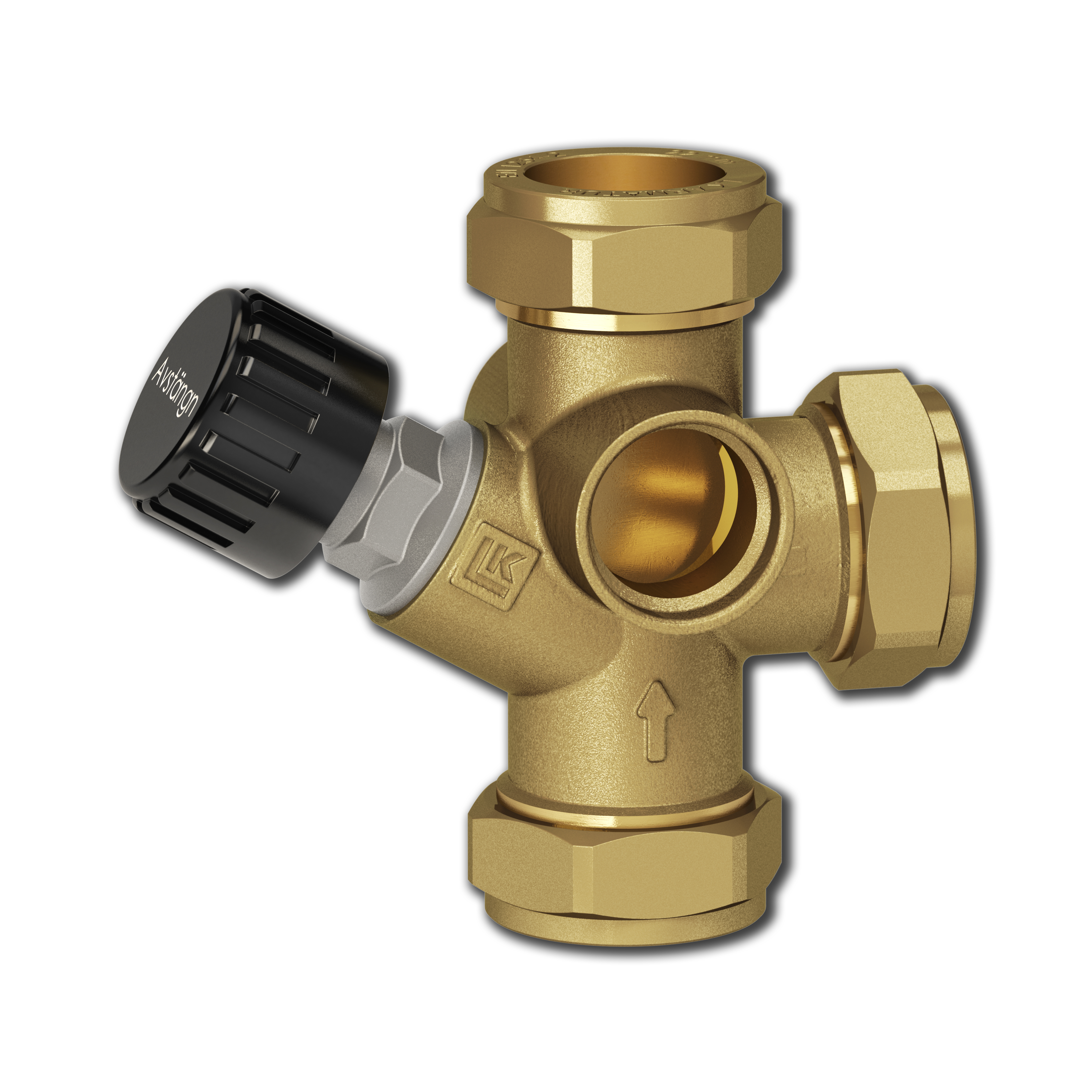

LK 508 HydroFill on yhdistelmäventtiili käyttövedelle. Venttiiliputkessa on sulku sisään tulevaa kylmää ­vettä varten ja sisäänrakennettu takaiskuventtiili, joka ­estää lämpimän veden virtauksen takaisin kylmän...

Lue lisää

LK 508 HydroFill

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

LK 508 - Puserrusliitin

LK 508 - Puserrusliitin 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
090025 22 mm 2,9 57 83 51 50 36 41 0,3
090020 15 mm 2,1 57 76 54 42 33 38 0,3

090025

Koko 22 mm
Kvs m³/h 2,9
A mm 57
B mm 83
C mm 51
D mm 50
E mm 36
F mm 41
Paino (kg) 0,3
Mittapiirros
Tuotelista

090020

Koko 15 mm
Kvs m³/h 2,1
A mm 57
B mm 76
C mm 54
D mm 42
E mm 33
F mm 38
Paino (kg) 0,3
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 508 HydroFill on yhdistelmäventtiili käyttövedelle. Venttiiliputkessa on sulku sisään tulevaa kylmää ­vettä varten ja sisäänrakennettu takaiskuventtiili, joka ­estää lämpimän veden virtauksen takaisin kylmän veden ­tuloputkeen. Venttiiliputkessa on kaksi sisäkierteistä G ½” liitäntää varo-, tyhjö- tai syöttöventtiilin asennusta varten, sekä puserrusliitin termostaattiselle käyttöveden sekoitusventitiilille.
Nuolet venttiilipesässä osoittavat virtaussuunnan.

Sisäkierteiset G ½” liitännät on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin. Muut tuotteet asennetaan tavanomaisesti. Asennettaessa ulkokierteeseen käytetään sovitusliitintä LK 373 – katso kohdasta lisävarusteet.
Puserrusliittimen kiinnitys helpottuu, jos kierre ja kartio voidellaan. Kiristä käsin mahdollisimman tiukalle ja sen jälkeen kiintoavaimella. Kierrosten määrä kiintoavaimella kiristettäessä sekä muut tekniset tiedot erillisestä puserrusliittimien ohjelehtisestä. Pehmeät putket varustetaan tukiholkilla.

Venttiili on huoltovapaa. Tarkista kytkentä säännöllisesti.

Tekniset tiedot

Käyttölämpötila: Min. 5 °C/Maks. 90 °C
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Avautumispaine, takaiskuventtiili: 5 kPa
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste: EPDM

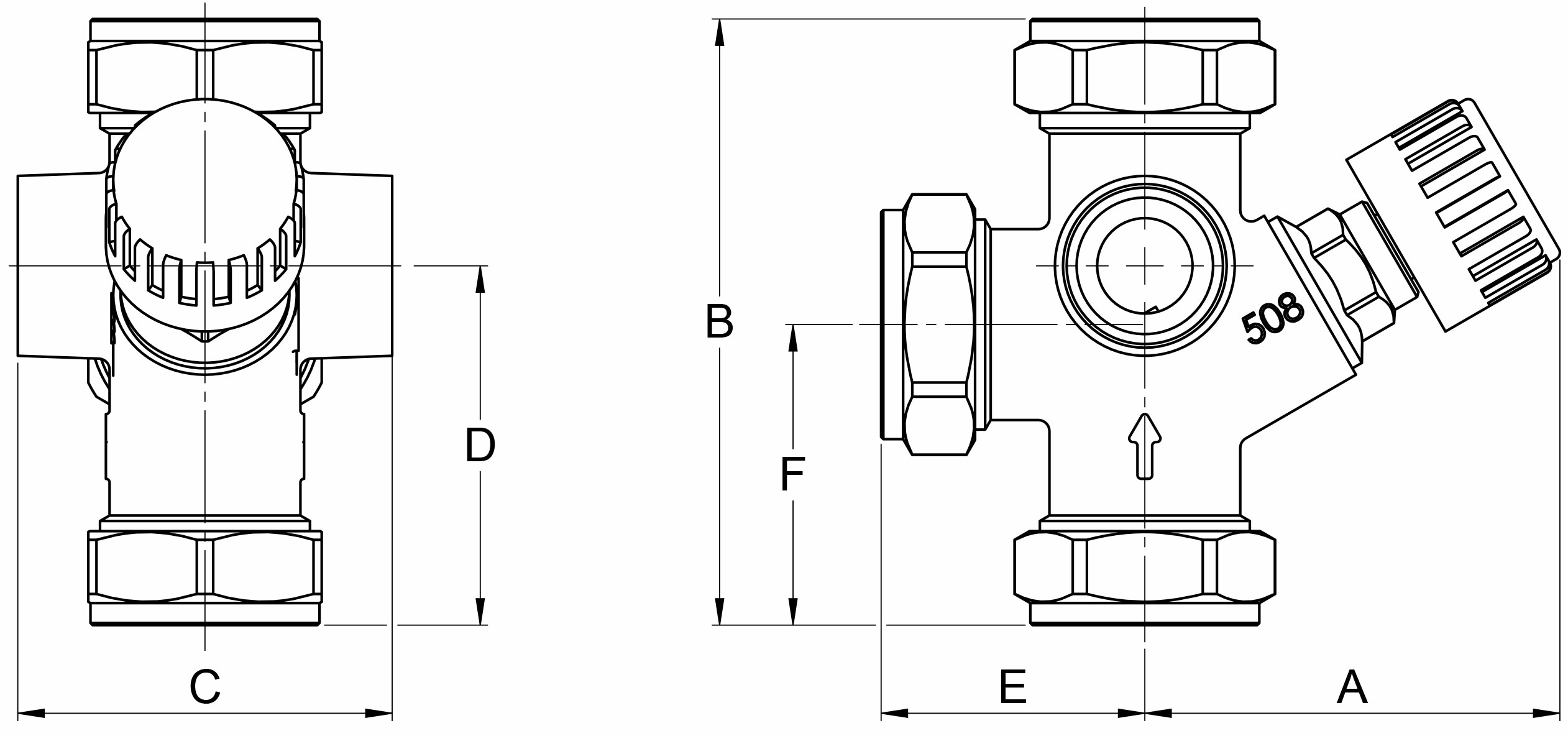

Tekniset piirustukset

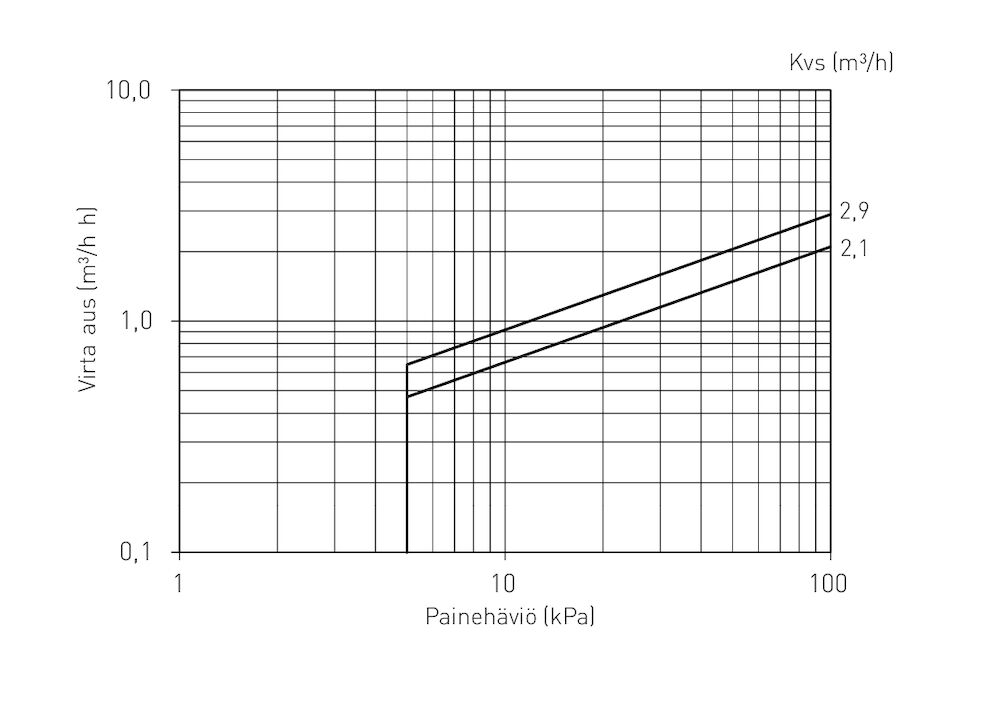

Tehokäyrät

Dokumentit

Tuotetiedot

LK 508 HydroFill

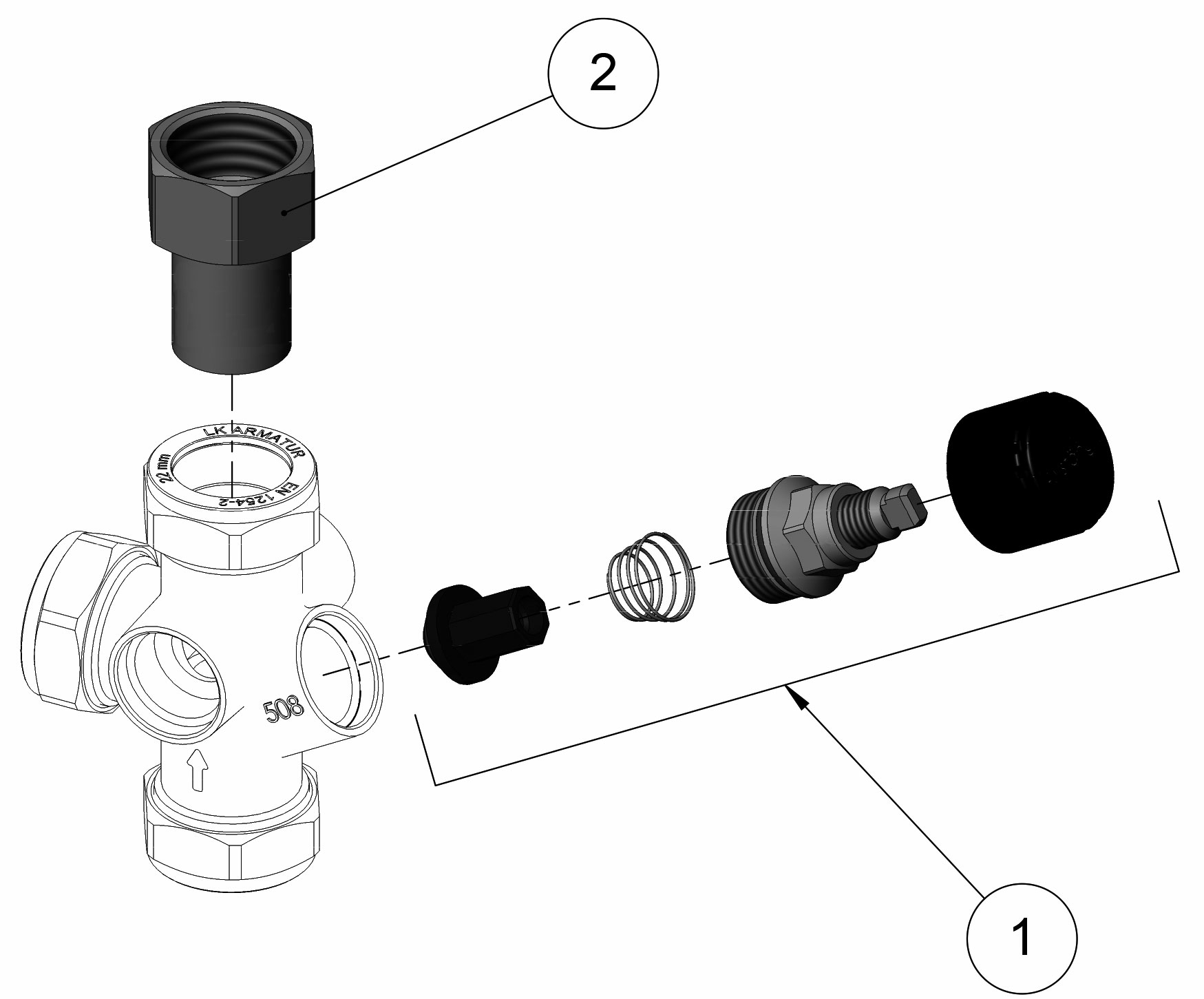

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
4311733 LK 684 Varaosasarja, venttiiliputki 1
1898055 LK 373 adapteri 22 x G ¾” 2
052002 LK 373 adapteri 15 x G½” 2
